ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 3  Измерьте напряжение между штырем 30 C1017

реле стартера, электрической цепи 50-BB10
(серой), со стороны электропроводки, и
"массой".



• Превышает ли напряжение 10 В?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
30S-BB10 (красную).  ПРОВЕРЬТЕ,
нормально ли  действует система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
50-BB10 (серую).  ПРОВЕРЬТЕ, нормально
ли действует  система.



PINPOINT-ТЕСТ B: ДВИГАТЕЛЬ НЕ ПРОВОРАЧИВАЕТСЯ И РЕЛЕ НЕ  ЩЕЛКАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРКА ПЕРЕКЛЮЧАЕМОЙ ПОДАЧИ ПИТАНИЯ  К РЕЛЕ СТАРТЕРА







 1  Отсоедините C1017 реле стартера.





 2  Ведите положение START.







 3  Измерьте напряжение между штырем 85 C1017

реле стартера, со стороны электропроводки,  и
"массой".



• Превышает ли напряжение 10В?



→

→

→

→ Да





Перейдите к B4

.



→

→

→

→ Нет





Перейдите к B2

.

B2: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЕРЕКЛЮЧАТЕЛЕ  ЗАЖИГАНИЯ







 1  Отсоедините C250 переключателя зажигания.





 2  Ведите положение START.

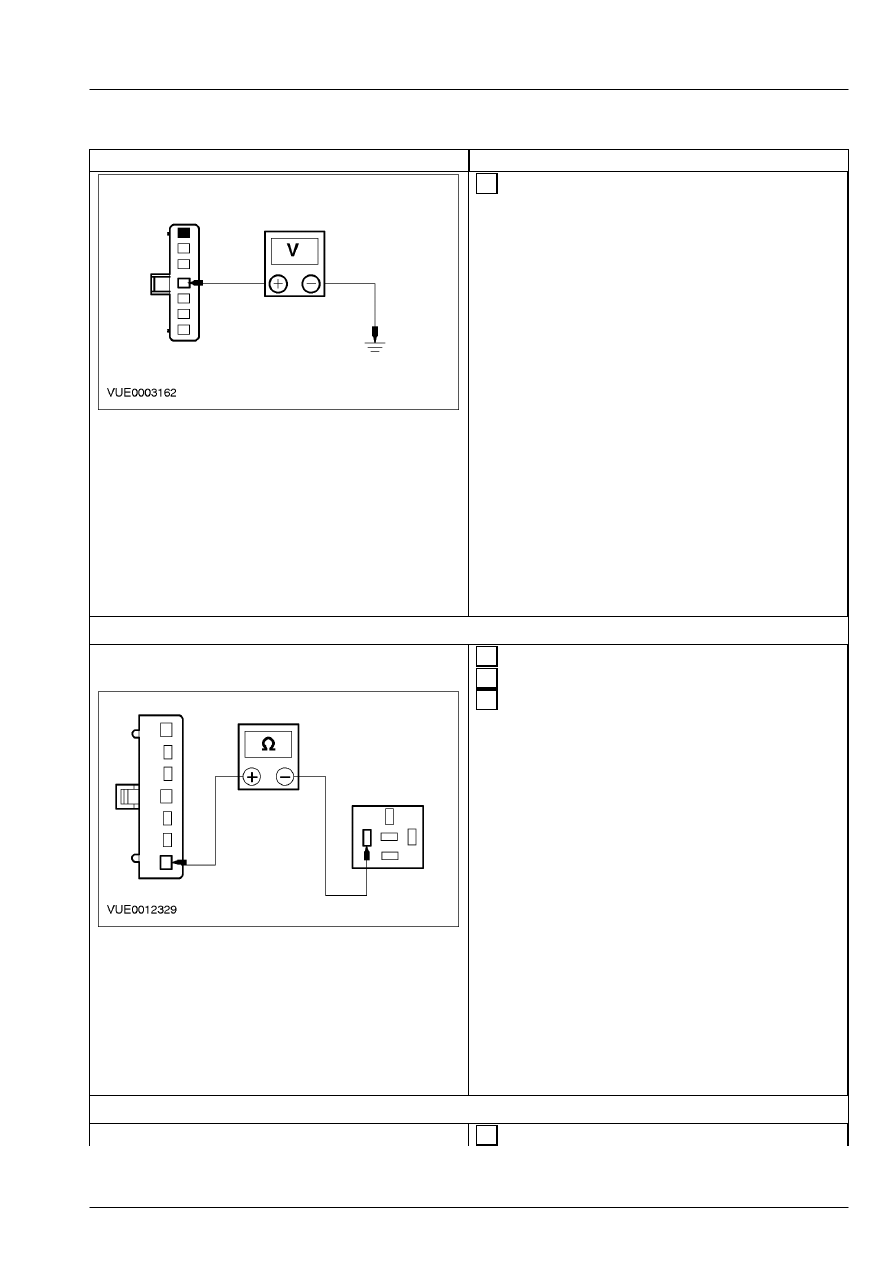

303-06-9

Система запуска 303-06-9



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 3  Измерьте напряжение между штырем 7 C250

переключателя зажигания, электрической  цепи
50-BB12 (серой), со стороны элемента, и
"массой".



• Превышает ли напряжение 10В?



→

→

→

→ Да





Перейдите к B3

.



→

→

→

→ Нет



УСТАНОВИТЕ новый переключатель
зажигания.    За дополнительной
информацией обратитесь к Разделу 211-05.
ПРОВЕРЬТЕ,  нормально ли действует
система.

B3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 50-BB10  (СЕРОЙ) НА НАЛИЧИЕ РАЗРЫВА







 1  Отсоедините C250 переключателя зажигания.





 2  Отсоедините C1017 реле стартера.







 3  Измерьте сопротивление между штырем 7  C250

переключателя зажигания, электрической  цепи
50-BB10 (серой), и штырем 85 C1017 реле
стартера.



• Меньше ли сопротивление, чем 5 Ом?



→

→

→

→ Да





Перейдите к B4

.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, нормально ли действует
система.

B4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 91S-BB16  (КОРИЧНЕВО-ЖЕЛТОЙ)







 1  Введите положение OFF.

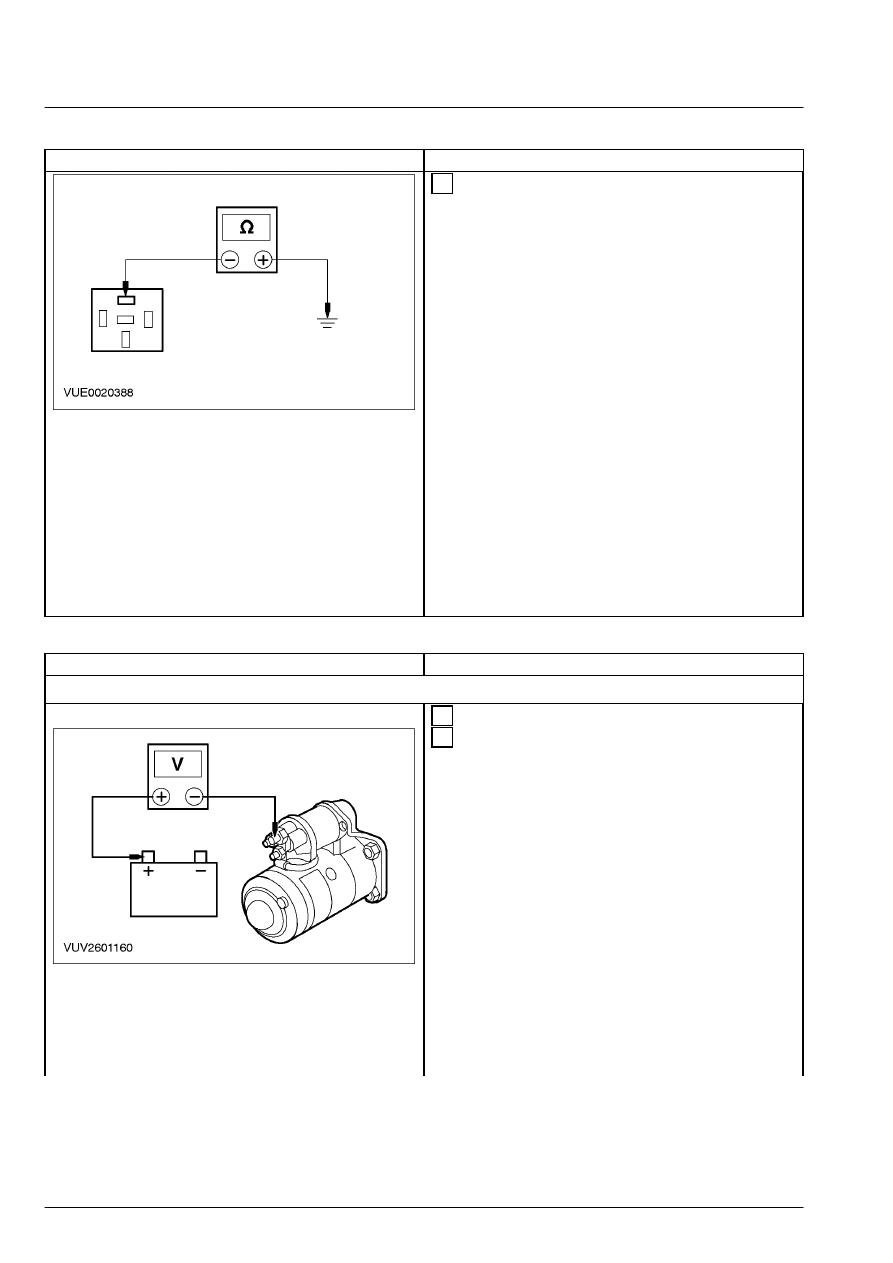

303-06-10

Система запуска 303-06-10



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 2  Измерьте сопротивление между штырем 86

реле стартера, со стороны электропроводки,  и
"массой".



• Меньше ли сопротивление, чем 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новое реле стартера.
ПРОВЕРЬТЕ, нормально ли  действует
система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ правильно ли действует
система.



PINPOINT-ТЕСТ C: ДВИГАТЕЛЬ ПРОВОРАЧИВАЕТСЯ  МЕДЛЕННО.





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРКА ПАДЕНИЯ НАПРЯЖЕНИЯ







 1  Ведите положение START.







 2  Измерьте напряжение между клеммой 30

стартера, со стороны элемента, и
положительной клеммой аккумулятора.



• Меньше ли напряжение, чем 0.5 В?



→

→

→

→ Да





Перейдите к C2

.



→

→

→

→ Нет

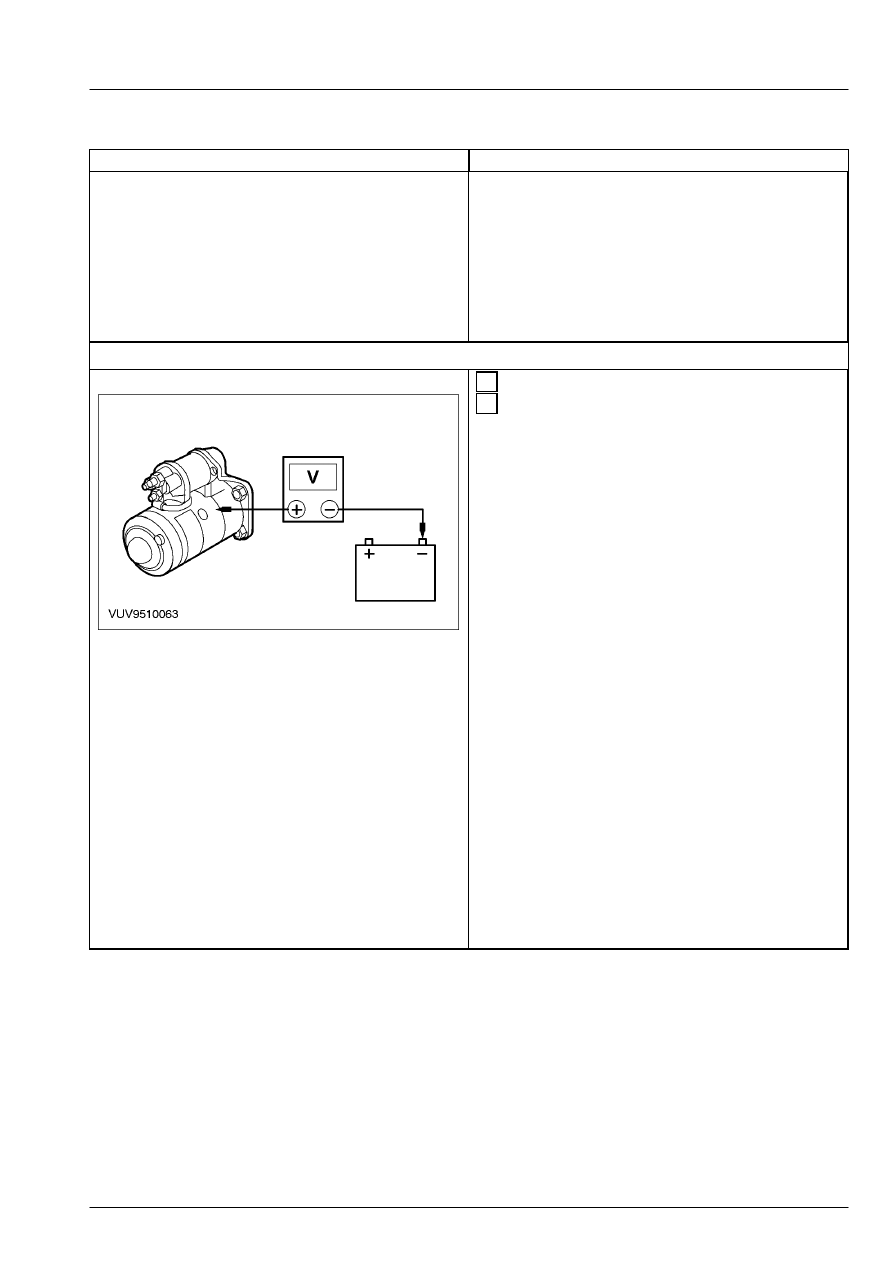

303-06-11

Система запуска 303-06-11



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОЧИСТИТЕ и ЗАТЯНИТЕ все соединения
положительного провода аккумулятора.
ПРОВЕРЬТЕ, нормально ли  действует
система.  Если проблема сохраняется,
УСТАНОВИТЕ новый провод, идущий от
аккумулятора к электромагниту стартера.
За дополнительной информацией обратитесь
к Разделу 414-01. ПРОВЕРЬТЕ,  нормально
ли действует система.

C2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НА  "МАССУ"







 1  Ведите положение START.







 2  Измерьте напряжение между корпусом

стартера и отрицательной клеммой
аккумулятора.



• Меньше ли напряжение, чем 0.5 В?



→

→

→

→ Да



ПРОВЕРЬТЕ аккумулятор и систему
зарядки.    За дополнительной информацией
обратитесь к Разделу 414-00. ПРОВЕРЬТЕ,
нормально ли действует система.



→

→

→

→ Нет



ОЧИСТИТЕ и ЗАТЯНИТЕ все соединения
отрицательного провода аккумулятора,
крепление стартера и провода заземления на
кузов.  ПРОВЕРЬТЕ, нормально ли действует
система.  Если проблема сохраняется,
УСТАНОВИТЕ новый отрицательный
провод аккумулятора.  ПРОВЕРЬТЕ,
нормально ли  действует система.
