ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



5

Стартер - автомобили с
двигателем 2.0L  Diesel

6

Стартер - автомобили с
двигателем 2.3L



303-06-5

Система запуска 303-06-5



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Система запуска — В комплектацию автомобиля входит: центральная коробка

соединений (CJB)



За информацией по соединениям и разъемам

обратитесь к Схеме ЭИектрических Соединений

303-06.

Осмотр и проверка

  1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков электрических  повреждений.

Таблица визуального осмотра



Электрические факторы





–  Плавкий предохранитель (и)

  –  Жгут электропроводки
  –  Электрический разъем (ы)
  –  Реле
  –  Переключатель (и)
  –  Аккумулятор
  –  Стартер




3.  Если очевидная причина выявленной Вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности.

Таблица признаков неисправности

Состояние



Возможные Причины



Действие





• Двигатель не проворачивается и

реле  щелкает



• Аккумулятор



• За дополнительной информацией

обратитесь к Разделу 414-00.





• Стартер



• ВЫПОЛНИТЕ Проверку

стартера, используя  WDS.





• Электрическая цепь (и)



•

Перейдите к PINPOINT-ТЕСТУ

A

.



• Двигатель не проворачивается и

реле не  щелкает



• Аккумулятор.



• За дополнительной информацией

обратитесь к Разделу 414-00.





• Пассивная противоугонная

система  (PATS)



• За дополнительной информацией

обратитесь к Разделу 419-01A /
419-01B.





• Стартер



• ВЫПОЛНИТЕ Проверку

стартера, используя  WDS.





• Переключатель зажигания



• За дополнительной информацией

обратитесь к Разделу 211-05.





• Реле.



• ВЫПОЛНИТЕ Проверку реле.

ОБРАТИТЕСЬ к Схемам
электрических  соединений.





• Электрическая цепь (и).



•

Перейдите к PINPOINT-ТЕСТУ

B

.



• Двигатель проворачивается

медленно.



• Аккумулятор



• За дополнительной информацией

обратитесь к Разделу 414-00.





• Стартер



• ВЫПОЛНИТЕ Проверку

стартера, используя  WDS.

303-06-6

Система запуска 303-06-6



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

Состояние



Возможные Причины



Действие







• Электрическая цепь (и)



•

Перейдите к PINPOINT-ТЕСТУ

C

.



• Необычный шум стартера



• Стартер



• СНИМИТЕ стартер.

За

дополнительной информацией
обратитесь к Стартер -
Автомобили с 2



/ Стартер -

Автомобили с 2



/ Cтартер -

Автомобили с 2 имеющейся в
этом разделе.

  ОСМОТРИТЕ

шестерню стартера на наличие
повреждений.  При
необходимости УСТАНОВИТЕ
новый стартер.





• Коронная шестерня маховика



• Осмотрите маховик на наличие

повреждений    За
дополнительной информацией
обратитесь к Разделу 303-00.



• Стартер вращается, но двигатель

не  проворачивается.



• Стартер



• СНИМИТЕ стартер.

За

дополнительной информацией
обратитесь к Стартер -
Автомобили с 2



/ Стартер -

Автомобили с 2



/ Стартер -

Автомобили с 2 имеющейся в
этом разделе.

  ОСМОТРИТЕ

шестерню стартера на наличие
повреждений.  При
необходимости УСТАНОВИТЕ
новый стартер.





• Коронная шестерня маховика



• Осмотрите маховик на наличие

повреждений    За
дополнительной информацией
обратитесь к Разделу 303-00.



Pinpoint-тесты

ПРИМЕЧАНИЕ: Для выполнения всех
электрических  измерений используйте цифровой
мультиметр.

PINPOINT-ТЕСТ A: ДВИГАТЕЛЬ НЕ ПРОВОРАЧИВАЕТСЯ И РЕЛЕ  ЩЕЛКАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

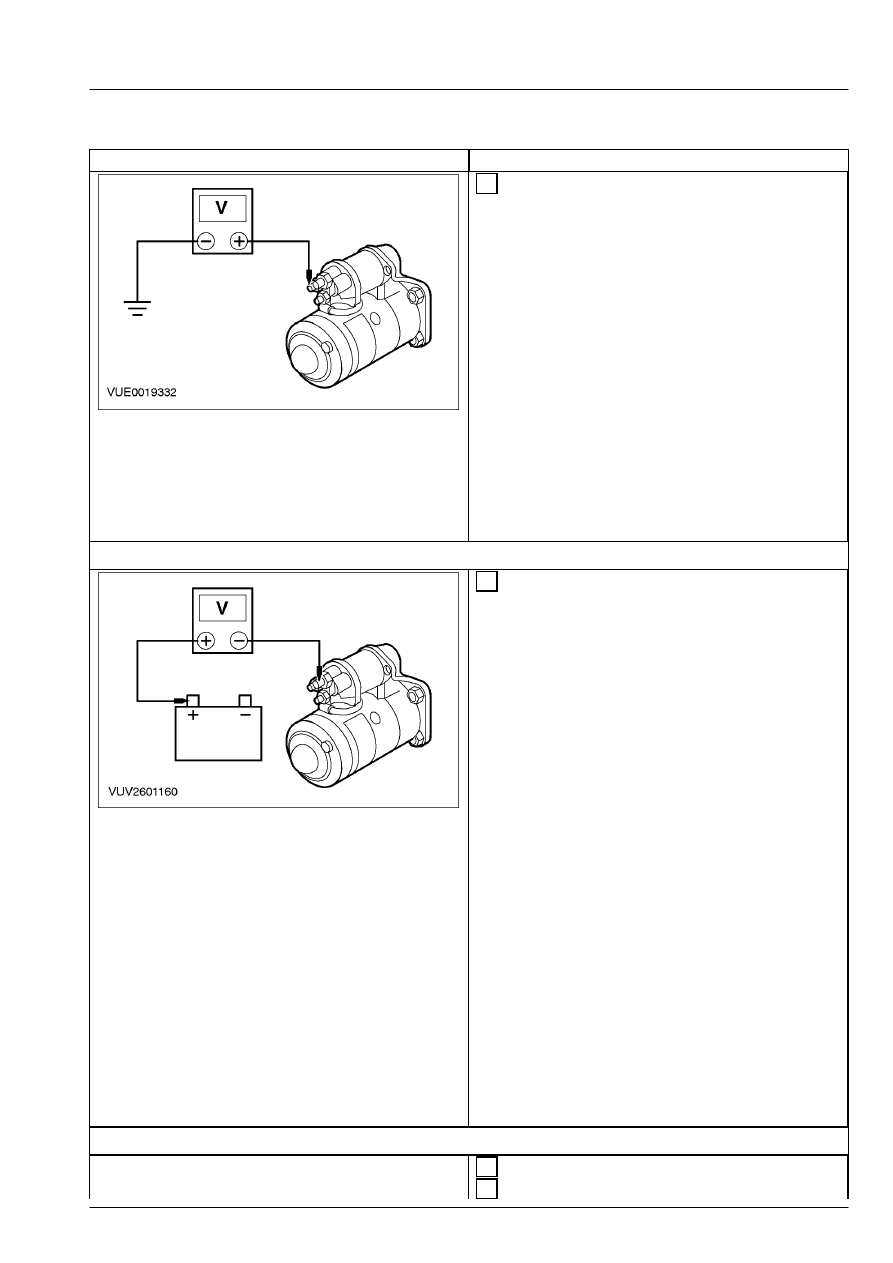

A1: ПРОВЕРКА НАПРЯЖЕНИЯ В  ЭЛЕКТРОМАГНИТНОЙ КАТУШКЕ СТАРТЕРА







 1  Ведите положение START.

303-06-7

Система запуска 303-06-7



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 2  Измерьте напряжение между клеммой 50

стартера, со стороны электропроводки, и
"массой".



• Превышает ли напряжение 10В?



→

→

→

→ Да





Перейдите к A2

.



→

→

→

→ Нет





Перейдите к A3

.

A2: ПРОВЕРКА ПАДЕНИЯ НАПРЯЖЕНИЯ









 1  Измерьте напряжение между клеммой 30

стартера, со стороны элемента, и
положительной клеммой аккумулятора.



• Меньше ли напряжение, чем 5 В?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
30S-BB10 (красную).  ПРОВЕРЬТЕ,
нормально ли  действует система.



→

→

→

→ Нет



ОЧИСТИТЕ и ЗАТЯНИТЕ все соединения
положительного провода аккумулятора.
ПРОВЕРЬТЕ, нормально ли  действует
система.  Если проблема сохраняется,
УСТАНОВИТЕ новый стартер.

За

дополнительной информацией обратитесь к
Стартер - Автомобили с 2



/ Стартер -

Автомобили с 2



/ Стартер - Автомобили с

2 имеющейся в этом разделе.



A3: ПРОВЕРКА ПОДАЧИ ПИТАНИЯ К СТАРТЕРУ







 1  Введите положение OFF.





 2  Отсоедините C1017 реле стартера.
