303-05-23

Привод аксессуаров 303-05-23



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Все автомобили

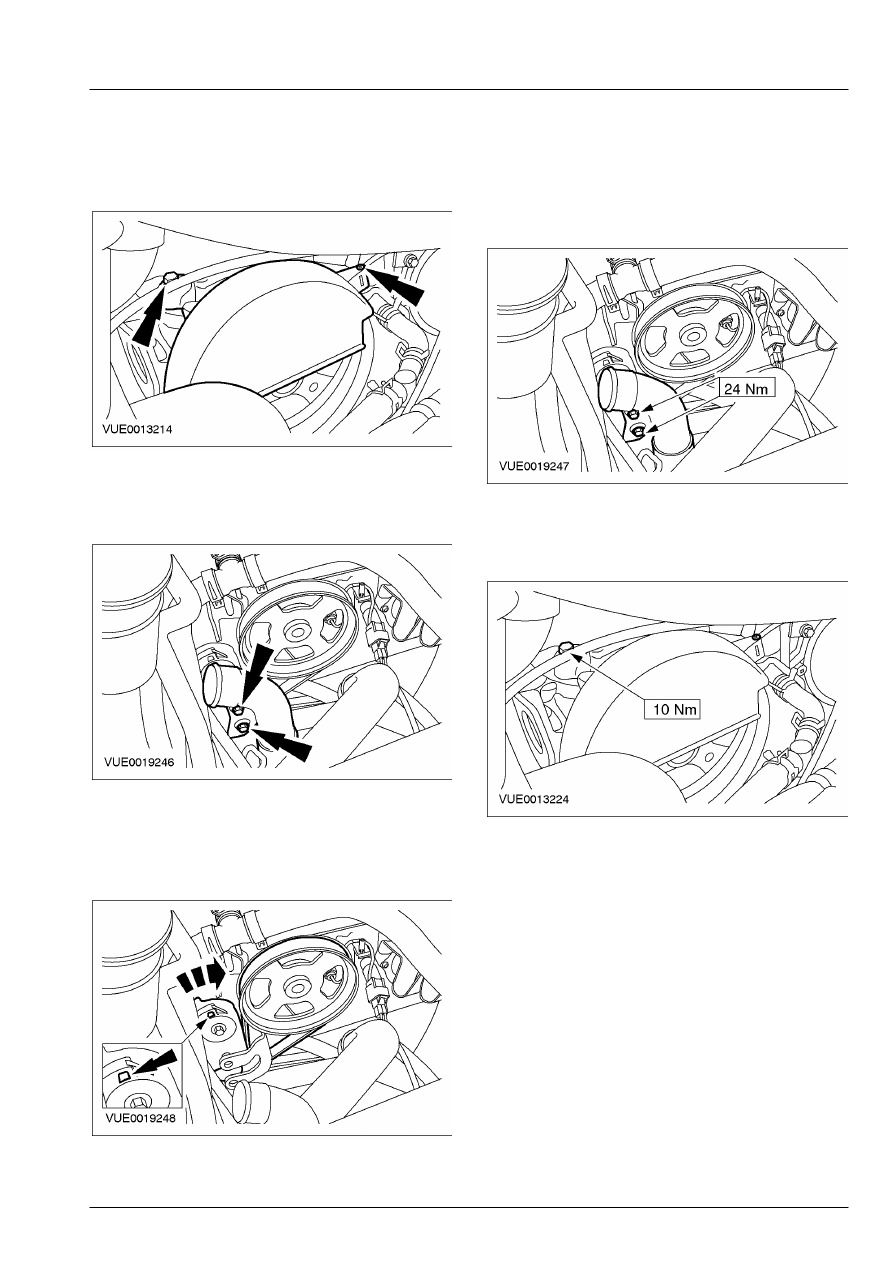

 6.  Снимите крышку ремня насоса усилителя

рулевого управления.







Автомобили с EGR
 7.  Выверните болты крепления  трубопровода

клапана EGR.







Все автомобили
 8.  Снимите ремень насоса усилителя  рулевого

управления.

        •  Поверните натяжитель по часовой  стрелке.







Установка

Автомобили с EGR
 1.  Установите элементы на место, действуя  в

обратной последовательности.







Все автомобили
 2.  Установите элементы на место, действуя  в

обратной последовательности.







303-06-1

Система запуска 303-06-1



РАЗДЕЛ 303-06 Система запуска

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



303-06-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Система запуска................................................................................................................................



303-06-3

ДИАГНОСТИКА И ПРОВЕРКИ





Система запуска — В комплектацию автомобиля входит: центральная коробка соединений

(CJB) .................................................................................................................................................



303-06-5

Осмотр и проверка...........................................................................................................................

303-06-5

Таблица признаков неисправности................................................................................................

303-06-5

Pinpoint-тесты ..................................................................................................................................

303-06-6

СНЯТИЕ И УСТАНОВКА





Стартер — 2.4 л дизель............................................................................................. (26 204 0)



303-06-12



Стартер — 2.0 л дизель............................................................................................. (26 204 0)



303-06-14



Стартер — 2.3L.......................................................................................................... (26 204 0)



303-06-16



303-06-2

Система запуска 303-06-2



СПЕЦИФИКАЦИИ

Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Гайка крепления провода, идущего от  элемента для
запуска с помощью  соединительных проводов от
дополнительного (внешнего) аккумулятора к
электромагниту стартера

12 9  -

Гайка крепления провода, идущего от
переключателя зажигания к электромагниту
стартера

9 - 80

Гайка крепления провода заземления  стартера 12  9

-

Болты крепления стартера - автомобили с
дизельным двигателем

25 18  -

Болты крепления стартера - автомобили с
двигателем 2.3L

35 26  -



303-06-3

Система запуска 303-06-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

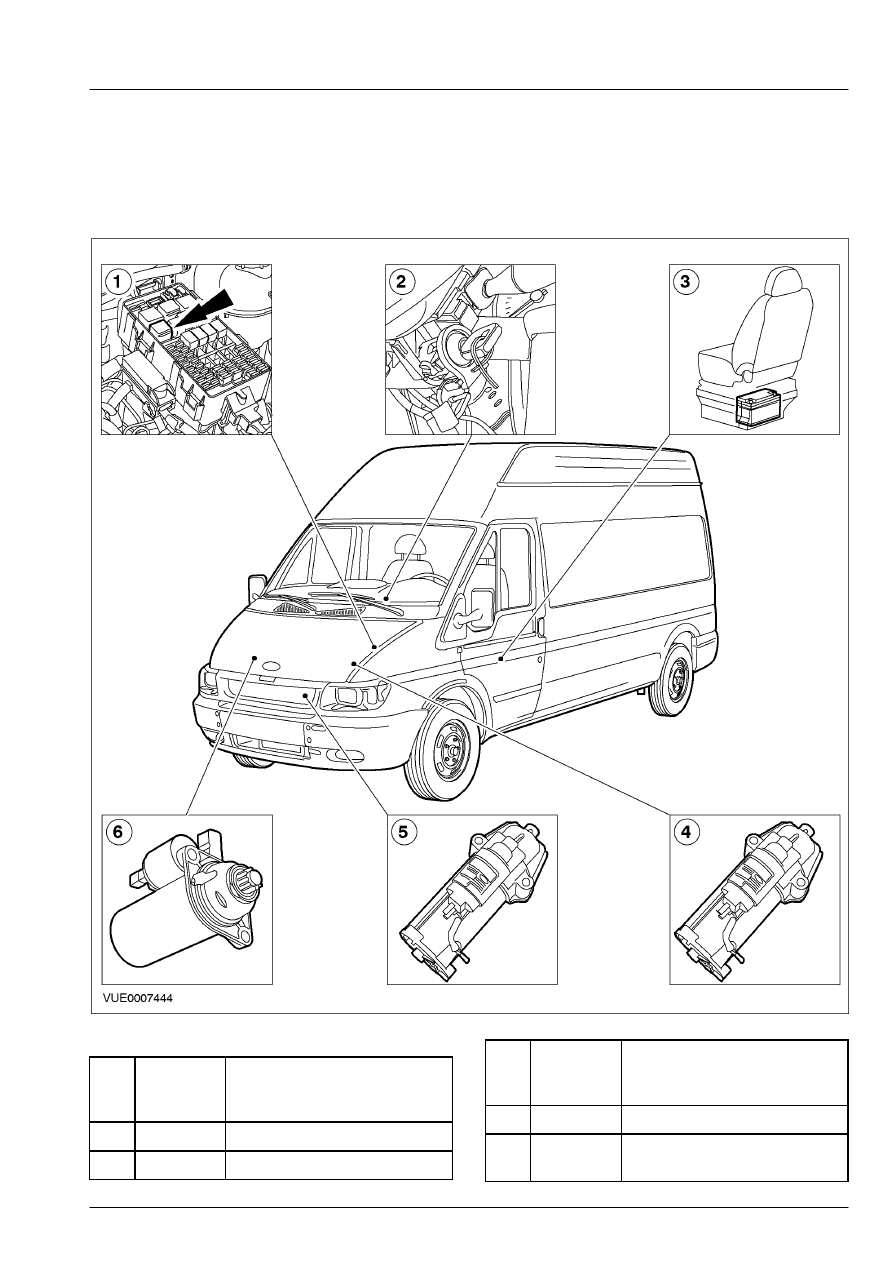

Система запуска








Поз.



№

Запасной

Части



Наименование



1

Реле стартера

2

Переключатель зажигания

Поз.



№

Запасной

Части



Наименование



3

Аккумулятор

4

Стартер - автомобили с
двигателем 2.4L  Diesel
