303-05-15

Привод аксессуаров 303-05-15



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

охлаждения.  Если результат расчета меньше
чем 2 мм, выверка - В ПОРЯДКЕ.

Автомобили без системы воздушного
кондиционирования

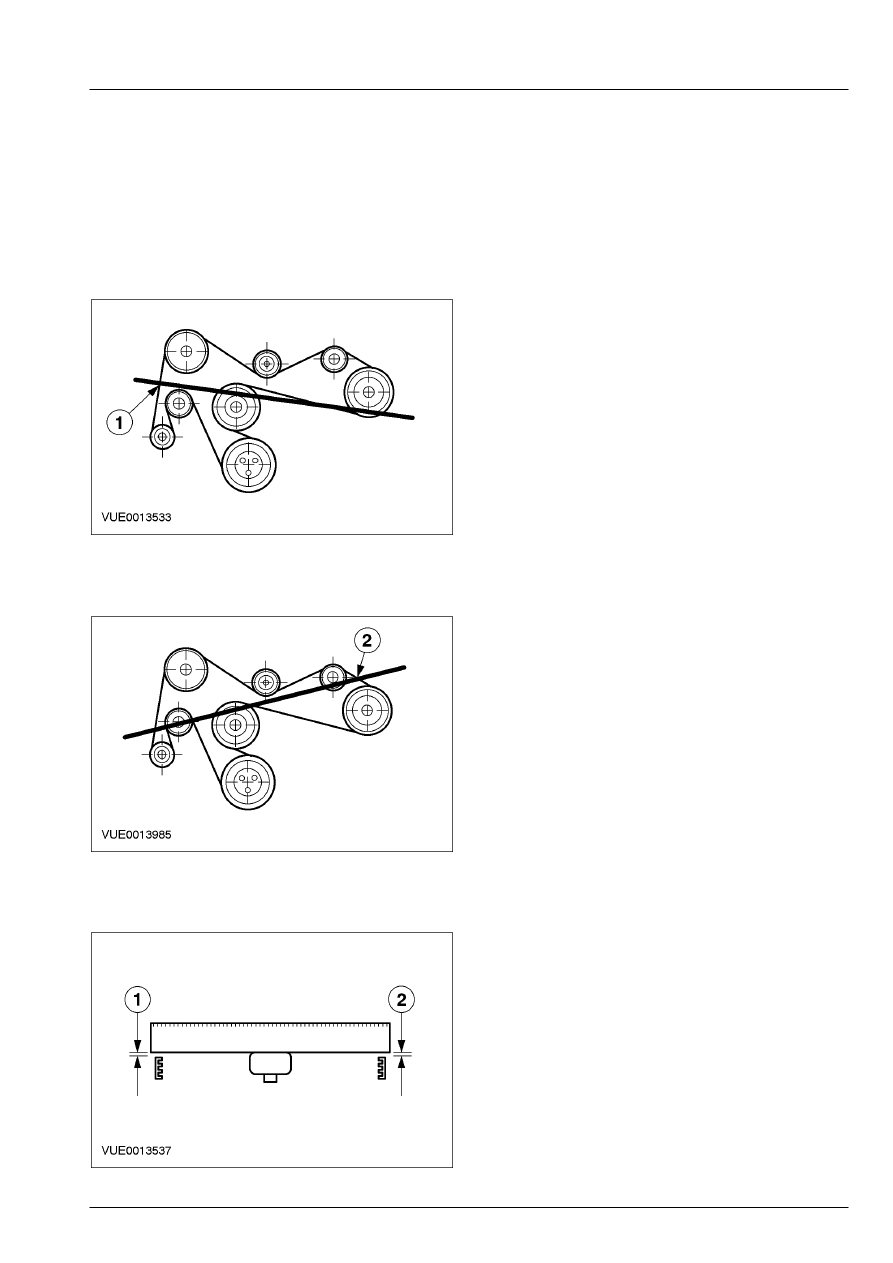

Правильность выверки шкива  вентилятора
охлаждения можно проверить,  действуя
следующим образом:



 6.  Используя хорошую прямую линейку,

проверьте выверку шкива вентилятора
охлаждения в положении 1.



 7.  Переместите прямую линейку, чтобы

проверить выверку шкива вентилятора
охлаждения в положении 2.



 8.  Измерьте расстояние между ремнем и  прямой

линейкой в положениях 1 и 2 и запишите
показания.

 9.  Отнимите самое низкое показание от  самого

высокого показания и запишите  результат.

 10.  Если результат расчета превышает 2 мм,

установите новый шкив вентилятора
охлаждения.  Если результат расчета меньше
чем 2 мм, выверка - В ПОРЯДКЕ.

Муфта генератора



1.  Снимите ремень привода аксессуаров.

За

дополнительной информацией обратитесь к
Ремень привода аксессуаров имеющейся в
этом разделе.



 2.  Застопорьте вал генератора,  придерживая

пластины генератора, и  попытайтесь вращать
муфту генератора и по  часовой стрелке и
против часовой  стрелки.

 3.  Если муфта генератора свободно  вращается в

направлении против часовой  стрелки и
застопорена в направлении по  часовой
стрелке, муфта генератора В ПОРЯДКЕ.  Если
муфта генератора  заблокирована или
вращается свободно в  обоих направлениях,
установите новую муфту  генератора.

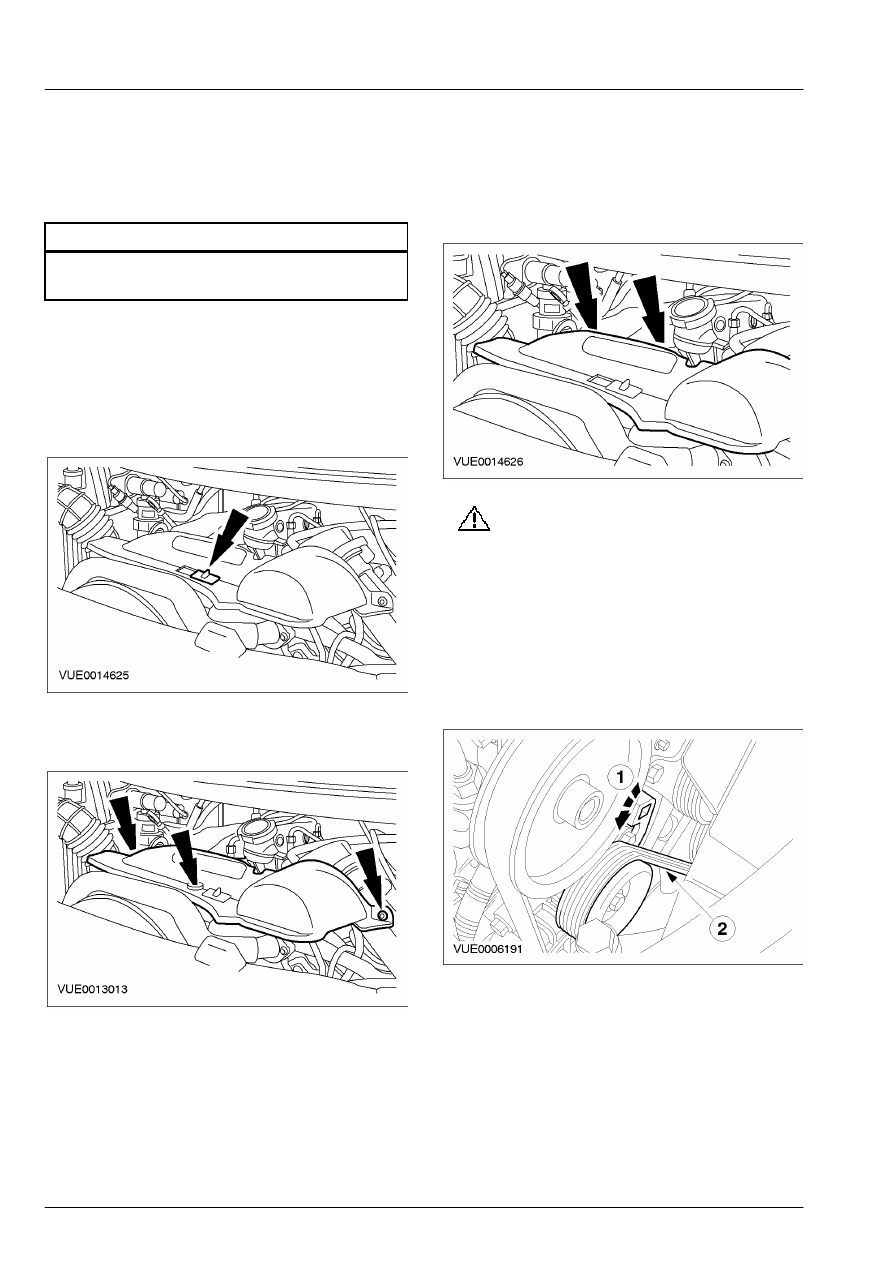

303-05-16

Привод аксессуаров 303-05-16



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Ремень привода аксессуаров — 2.4 л дизель (31 413 0)



Общее оборудование





Приводной рычаг с квадратным  наконечником
на 3/8 дюйма



Снятие



1.  Отсоедините провод массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Снимите крышку болта.









3.  Выверните болты крепления крышки ремня

привода аксессуаров.









4.  Отсоедините жгут электропроводки

системы подачи топлива и снимите крышку
ремня привода аксессуаров.







5.

ПРЕДОСТЕРЕЖЕНИЕ: Не используйте

приводной рычаг с  квадратным
наконечником на 3/8 дюйма.

    Снимите ремень привода аксессуаров.
       1. Используя     приводной рычаг с квадратным

наконечником на 3/8 дюйма  , вставленный в
специальное отверстие,  повращайте
натяжитель ремня привода  аксессуаров
против часовой стрелки.

       2. Снимите ремень привода аксессуаров







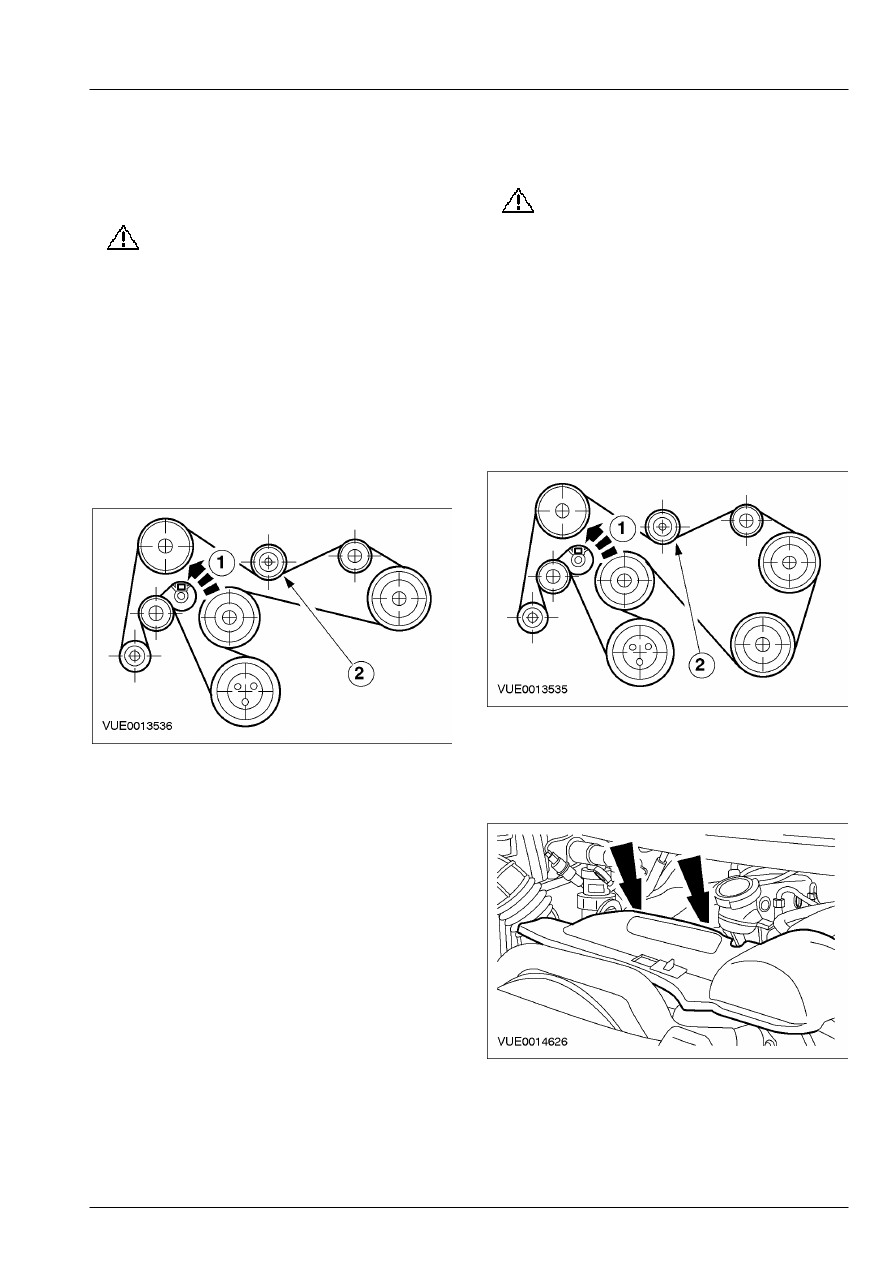

303-05-17

Привод аксессуаров 303-05-17



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Установка

Автомобили без системы воздушного
кондиционирования

1.

ПРЕДОСТЕРЕЖЕНИЕ: Не используйте

приводной рычаг с  квадратным
наконечником на 3/8 дюйма.

ПРИМЕЧАНИЕ: В последнюю очередь
надевайте ремень  привода аксессуаров на
промежуточный шкив  ремня привода аксессуаров.
    Наденьте ремень привода  аксессуаров.
       1. Используя     приводной рычаг с квадратным

наконечником на 3/8 дюйма  , вставленный в
специальное отверстие,  повращайте
натяжитель ремня привода  аксессуаров
против часовой стрелки.

       2. Наденьте ремень привода  аксессуаров.







Автомобили с системой воздушного
кондиционирования

2.

ПРЕДОСТЕРЕЖЕНИЕ: Не используйте

приводной рычаг с  квадратным
наконечником на 3/8 дюйма.

ПРИМЕЧАНИЕ: В последнюю очередь
надевайте ремень  привода аксессуаров на
промежуточный шкив  ремня привода аксессуаров.
    Наденьте ремень привода  аксессуаров.
       1. Используя     приводной рычаг с квадратным

наконечником на 3/8 дюйма  , вставленный в
специальное отверстие,  повращайте
натяжитель ремня привода  аксессуаров
против часовой стрелки.

       2. Наденьте ремень привода  аксессуаров.







Все автомобили
 3.  Свободно установите крышку ремня

привода аксессуаров и подсоедините жгут
электропроводки системы подачи топлива.







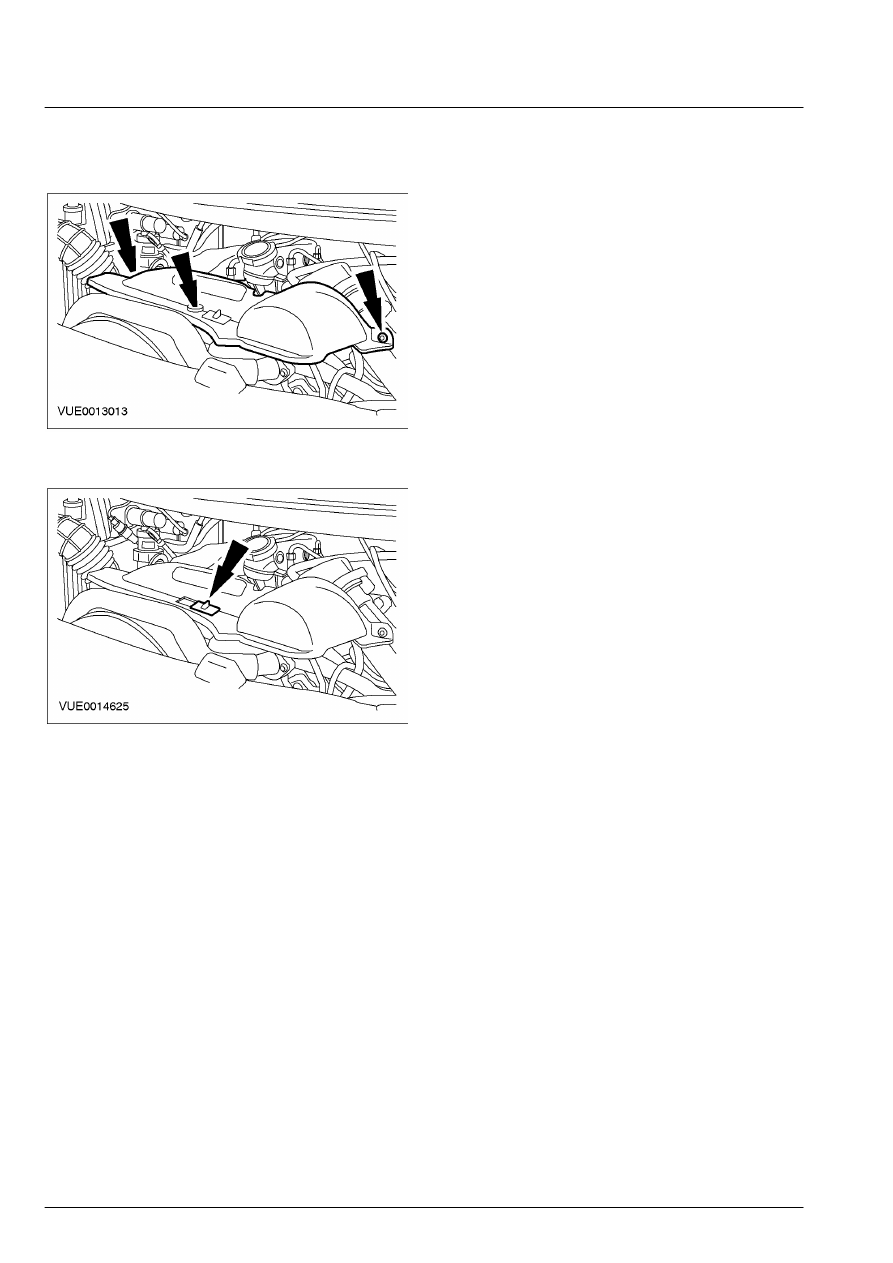

303-05-18

Привод аксессуаров 303-05-18



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



4.  Установите болты крепления крышки

ремня привода аксессуаров.









5.  Закройте крышку болта.









6.  Подсоедините провод массы  аккумулятора.

За дополнительной информацией
обратитесь к Разделу 414-01.
