303-05-7

Привод аксессуаров 303-05-7



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

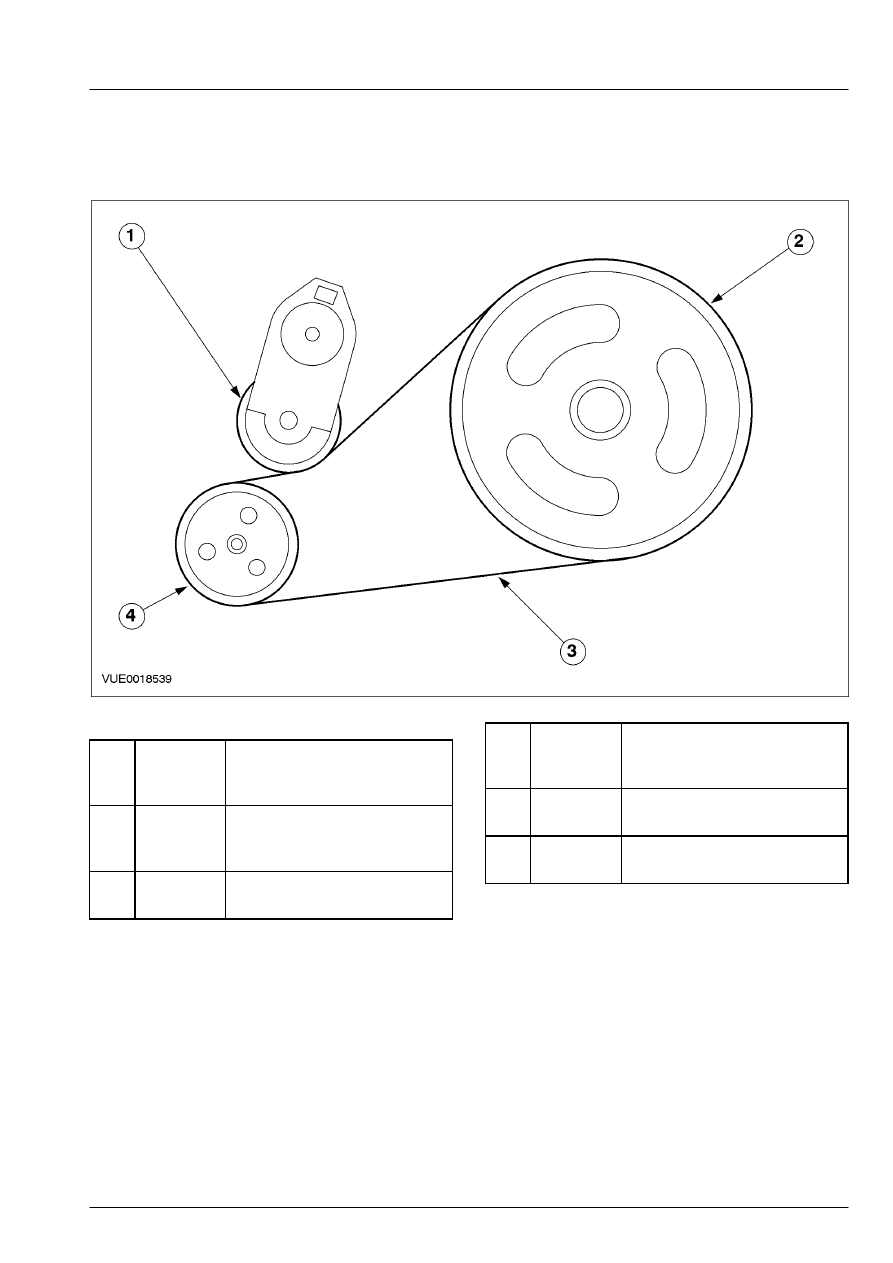

Разводка ремня насоса усилителя  рулевого управления - Автомобили с  двигателем 2.0L Diesel






Поз.



№

Запасной

Части



Наименование



1

Шкив натяжителя ремня
насоса усилителя  рулевого
управления

2

Шкив распределительного
вала

Поз.



№

Запасной

Части



Наименование



3

Ремень насоса усилителя
рулевого  управления

4

Шкив насоса усилителя
рулевого  управления



303-05-8

Привод аксессуаров 303-05-8



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

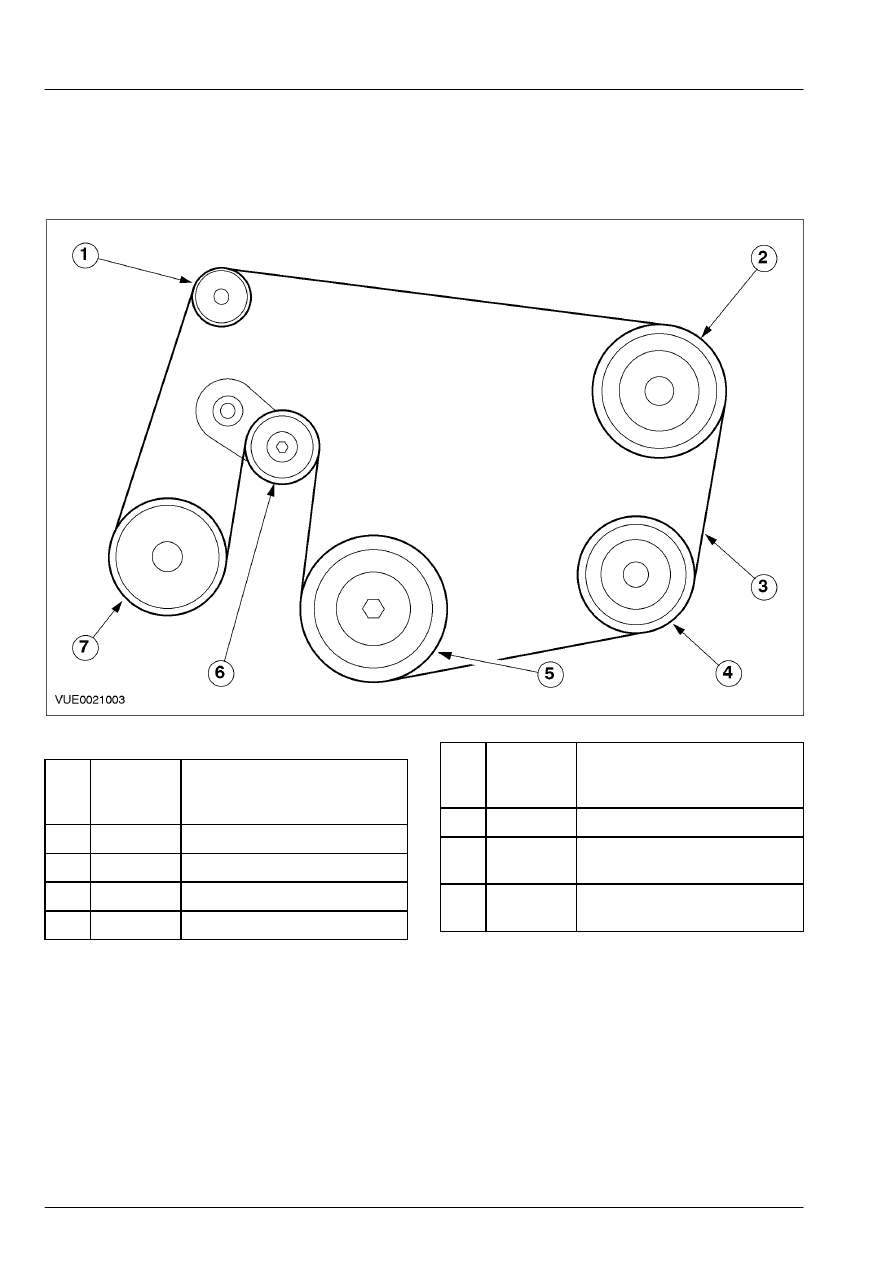

Разводка ремня привода аксессуаров -  Автомобили с двигателем 2.3L с системой  воздушного
кондиционирования (A/C)






Поз.



№

Запасной

Части



Наименование



1

Шкив генератора

2

Шкив водяного насоса

3

Ремень привода аксессуаров

4

Шкив компрессора А/С

Поз.



№

Запасной

Части



Наименование



5

Шкив коленчатого вала

6

Шкив натяжителя ремня
привода  аксессуаров

7

Шкив насоса усилителя
рулевого  управления



303-05-9

Привод аксессуаров 303-05-9



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

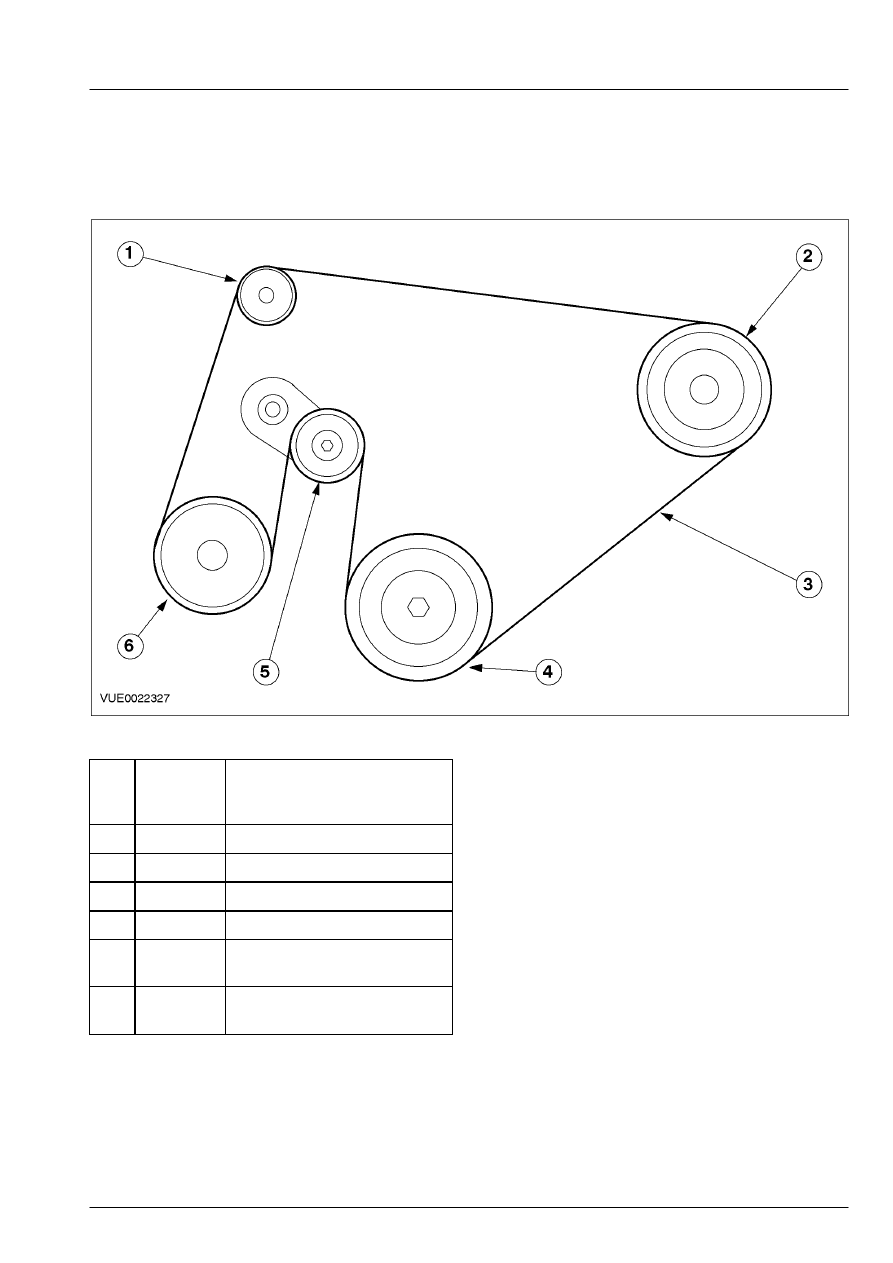

Разводка ремня привода аксессуаров -  Автомобили с двигателем 2.3L без системы  воздушного
кондиционирования (A/C)






Поз.



№

Запасной

Части



Наименование



1

Шкив генератора

2

Шкив водяного насоса

3

Ремень привода аксессуаров

4

Шкив коленчатого вала

5

Шкив натяжителя ремня
привода  аксессуаров

6

Шкив насоса усилителя
рулевого  управления



Натяжитель ремня привода  аксессуаров.

Автоматические натяжители ремня  привода
аксессуаров откалиброваны таким  образом, чтобы
обеспечить правильное  натяжение ремня для
конкретной системы  привода аксессуаров.
Правильность работы  натяжителя ремня привода

аксессуаров на  автомобилях с двигателем 2.4L
Diesel можно  проверить, посмотрев, находится ли
отметка  на передней части натяжителя ремня
привода  аксессуаров в пределах трех отметок на
задней части натяжителя ремня привода
аксессуаров.

303-05-10

Привод аксессуаров 303-05-10



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Привод аксессуаров



Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков механических  повреждений.

Таблица визуального осмотра



Механические факторы





–  Повреждение или загрязнение ремня.

  –  Неправильный ремень
  –  Натяжитель ремня
  –  Промежуточный шкив
  –  Шкив (ы)
  –  Ослабление затяжки элементов  крепления




3.  Если очевидная причина выявленной Вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

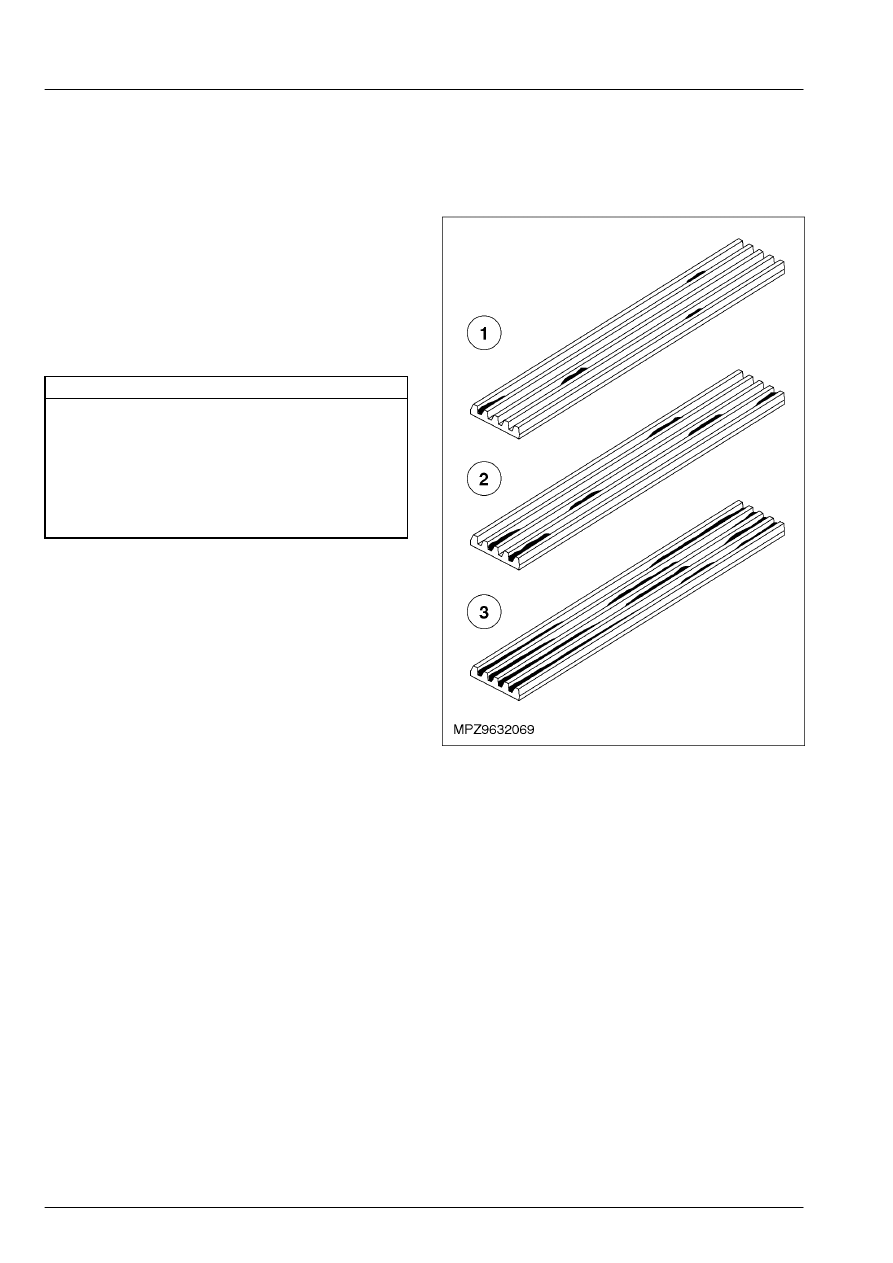

ПРИМЕЧАНИЕ: Считается допустимым наличие
вплоть до  15 трещин на ребро ремня на
расстоянии 100 мм.  Если количество повреждений
превышает  допустимый предел или имеется
какое-либо  выкрашивание материала ремня,
следует  установить новый ремень.
Ни в коем случае не следует смазывать  ремень
или натяжитель, поскольку это может  привести к
повреждению материала ремня и  временному
падению демпфирующей  способности
натяжителя.
