303-05-3

Привод аксессуаров 303-05-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Привод аксессуаров



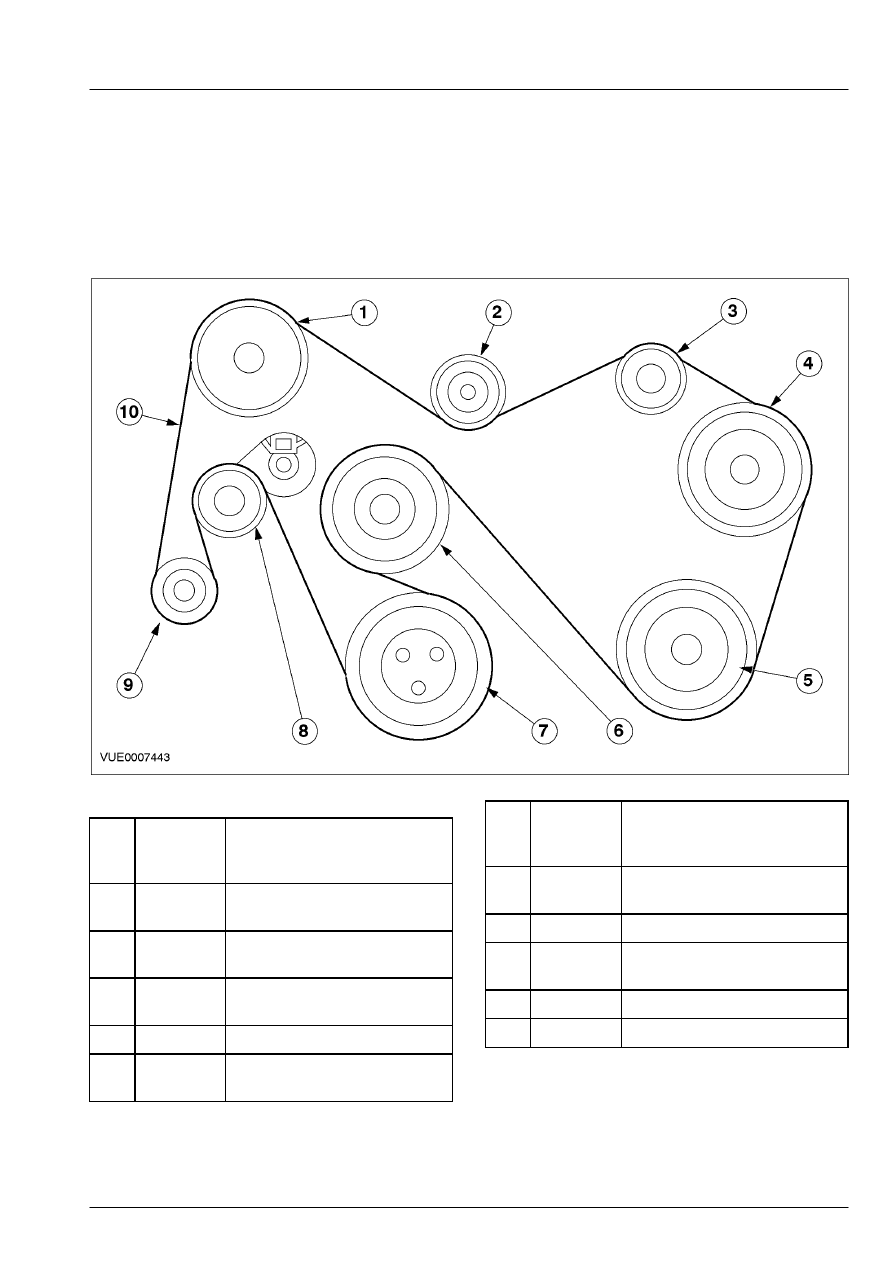

Разводка ремня привода аксессуаров -  Автомобили с двигателем 2.4L Diesel с системой  воздушного
кондиционирования (A/C)






Поз.



№

Запасной

Части



Наименование



1

Шкив насоса усилителя
рулевого  управления

2

Промежуточный шкив ремня
привода  аксессуаров.

3

Шкив вакуумного насоса
системы  тормозов

4

Шкив водяного насоса

5

Шкив компрессора системы
А/С

Поз.



№

Запасной

Части



Наименование



6

Шкив вентилятора
охлаждения

7

Шкив коленчатого вала

8

Шкив натяжителя ремня
привода  аксессуаров

9

Муфта генератора

10

Ремень привода аксессуаров



303-05-4

Привод аксессуаров 303-05-4



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

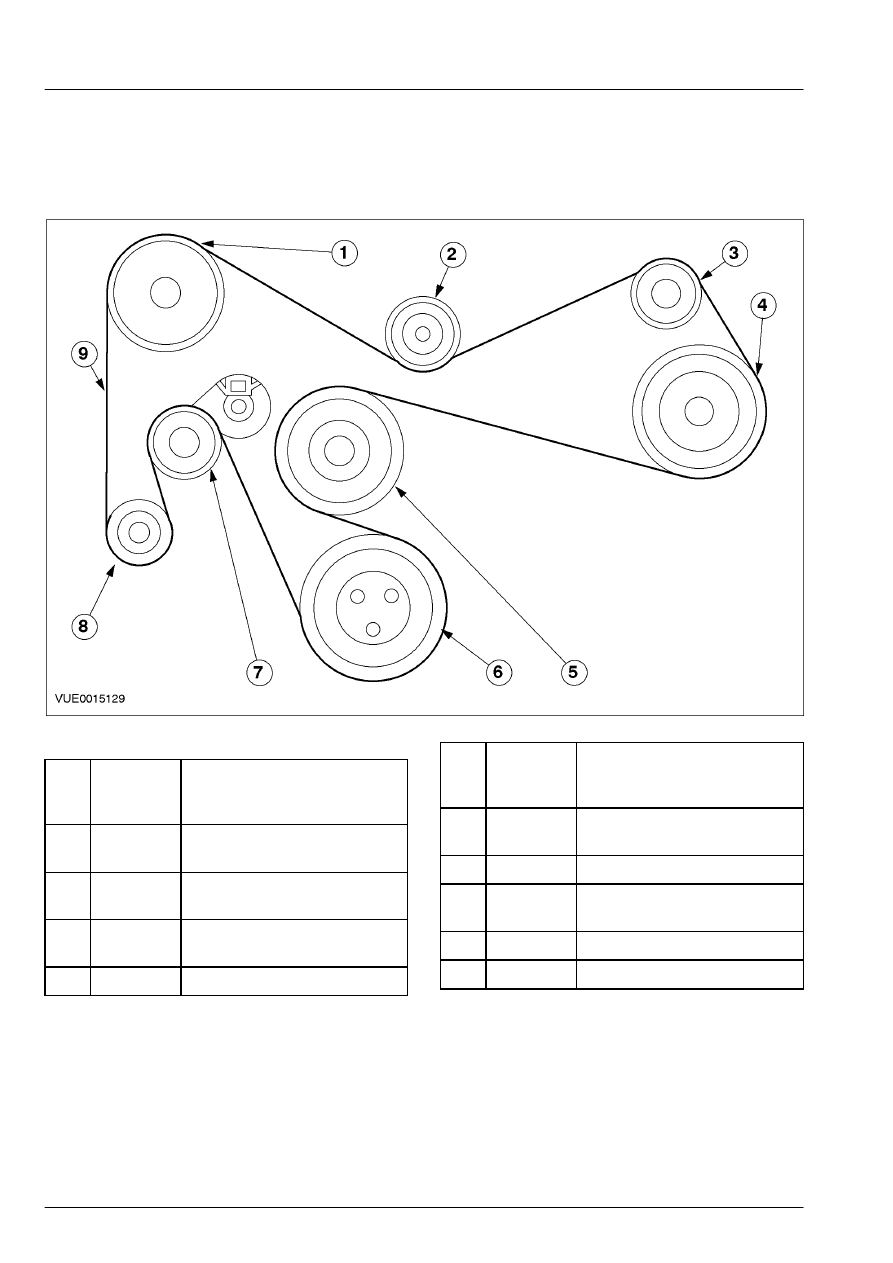

Разводка ремня привода аксессуаров -  Автомобили с двигателем 2.4L Diesel без системы  воздушного
кондиционирования (A/C)






Поз.



№

Запасной

Части



Наименование



1

Шкив насоса усилителя
рулевого  управления

2

Промежуточный шкив ремня
привода  аксессуаров.

3

Шкив вакуумного насоса
системы  тормозов

4

Шкив водяного насоса

Поз.



№

Запасной

Части



Наименование



5

Шкив вентилятора
охлаждения

6

Шкив коленчатого вала

7

Шкив натяжителя ремня
привода  аксессуаров

8

Муфта генератора

9

Ремень привода аксессуаров



303-05-5

Привод аксессуаров 303-05-5



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

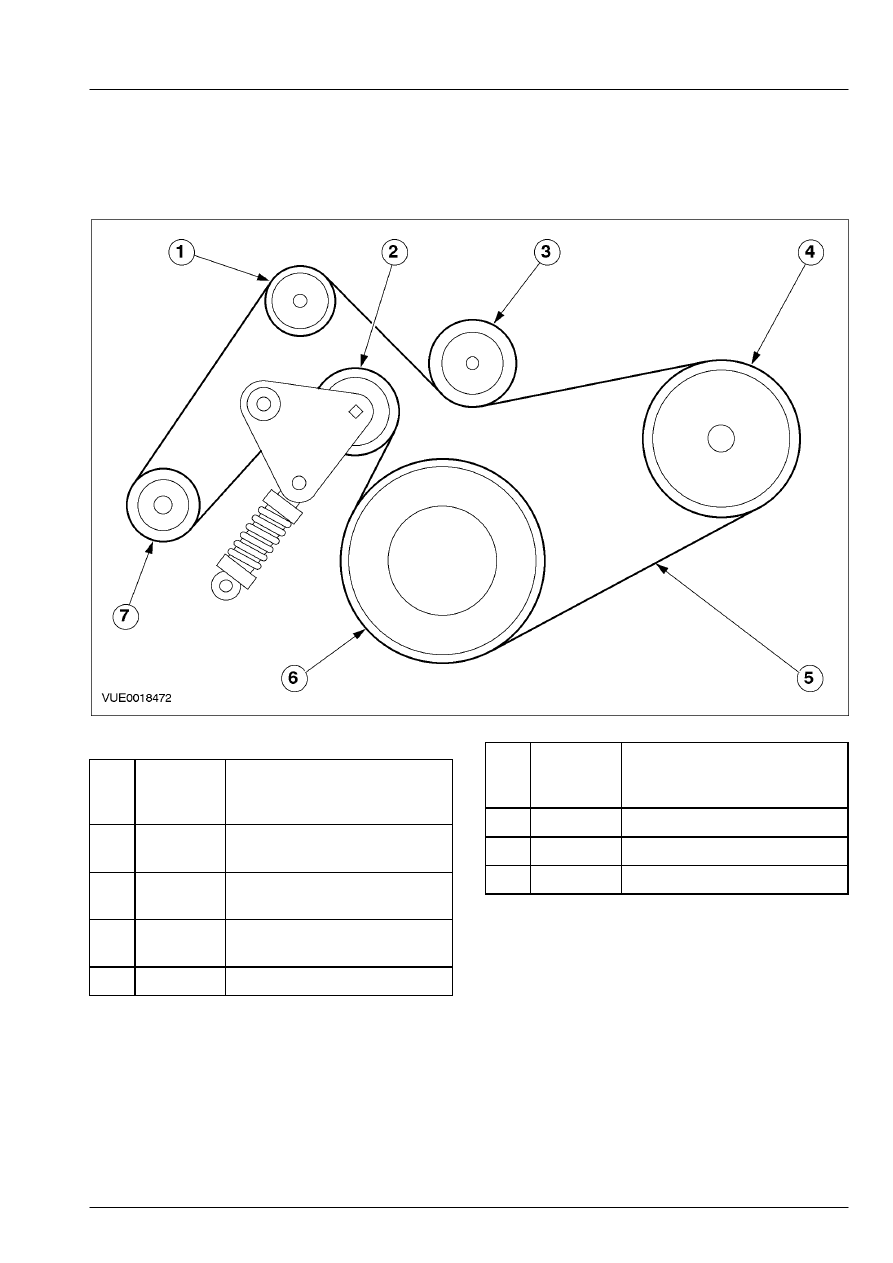

Разводка ремня привода аксессуаров -  Автомобили с двигателем 2.0L Diesel с системой  воздушного
кондиционирования (A/C)






Поз.



№

Запасной

Части



Наименование



1

Промежуточный шкив ремня
привода  аксессуаров.

2

Шкив натяжителя ремня
привода  аксессуаров

3

Промежуточный шкив ремня
привода  аксессуаров.

4

Шкив компрессора А/С

Поз.



№

Запасной

Части



Наименование



5

Ремень привода аксессуаров

6

Шкив коленчатого вала

7

Шкив генератора



303-05-6

Привод аксессуаров 303-05-6



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

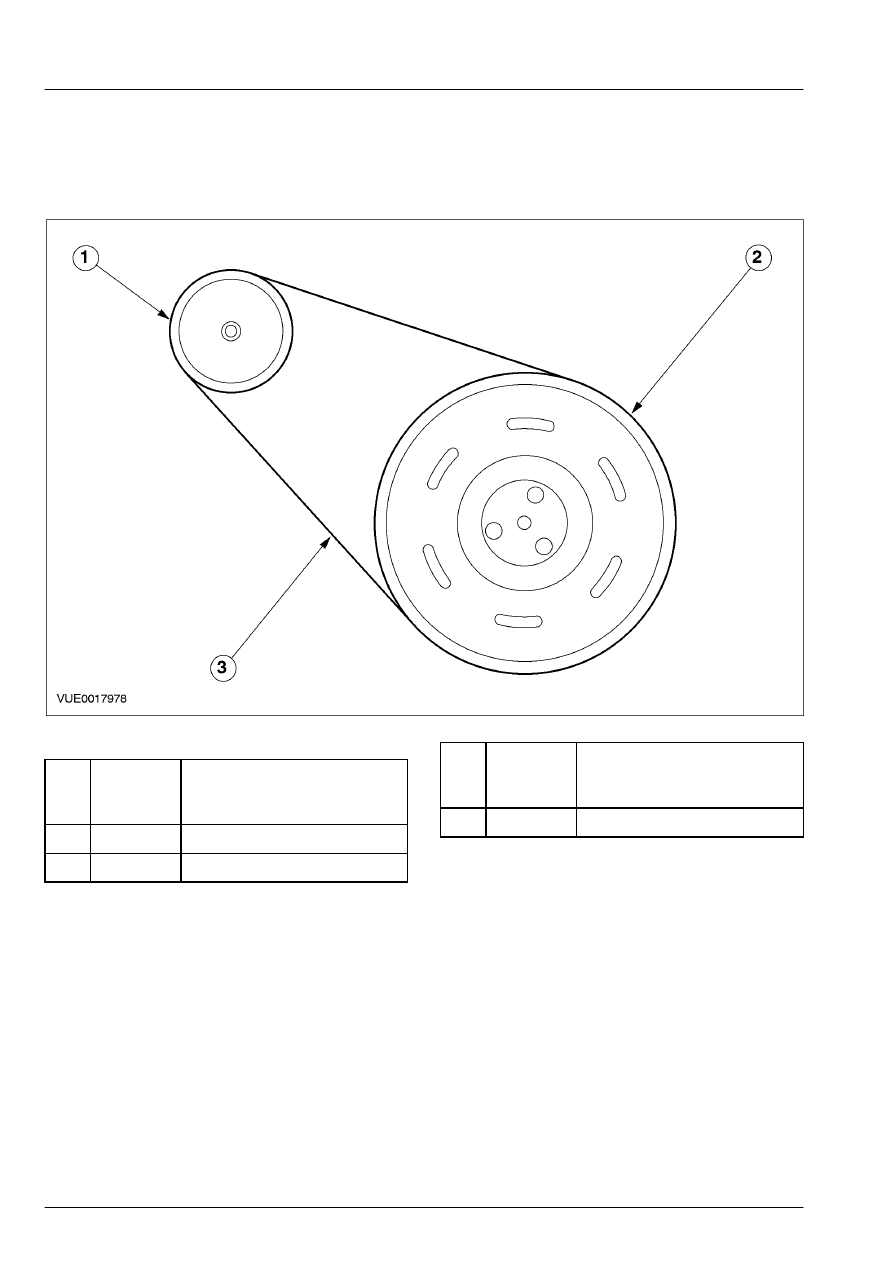

Разводка ремня привода аксессуаров -  Автомобили с двигателем 2.0L Diesel без системы  воздушного
кондиционирования (A/C)






Поз.



№

Запасной

Части



Наименование



1

Шкив генератора

2

Шкив коленчатого вала

Поз.



№

Запасной

Части



Наименование



3

Ремень привода аксессуаров
