Ford Transit (2001 год). Руководство - часть 217

303-04D-15

Подача топлива и органы управления -

303-04D-15

 турбокомпрессор



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

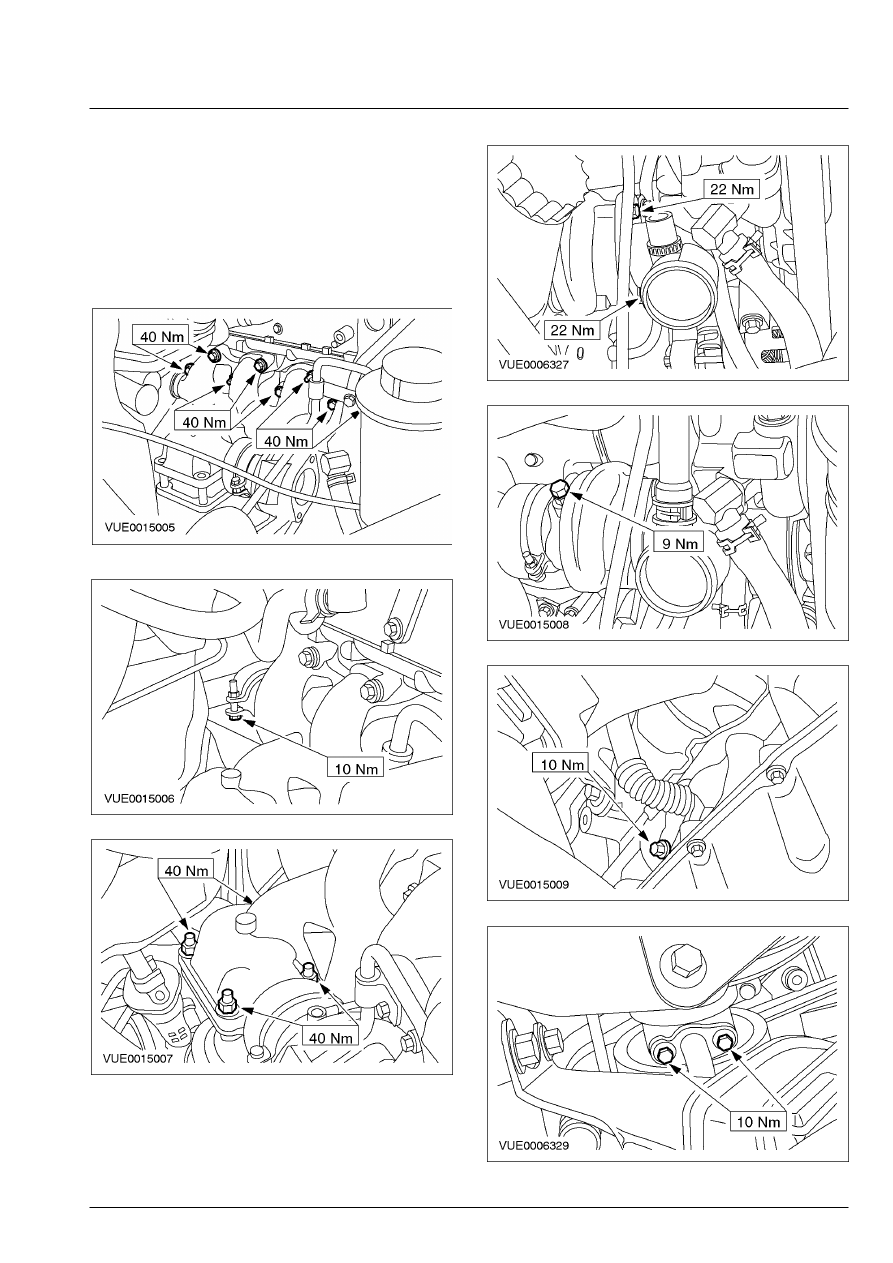

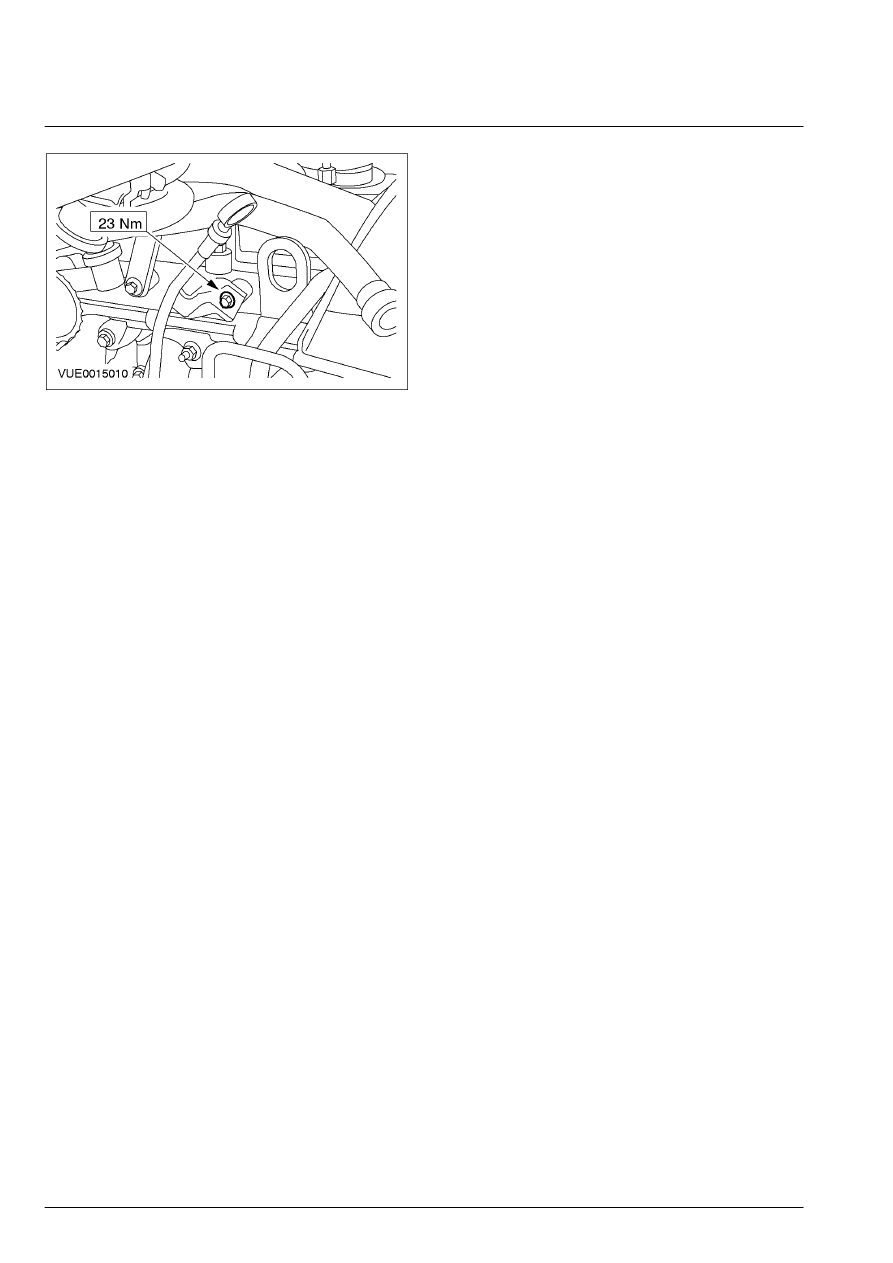

Установка

1. ПРИМЕЧАНИЕ: Установите новые шпильки,

болты, гайки  выпускного коллектора и все
новые  прокладки и уплотнительные кольца
круглого  сечения.

    Установите элементы на место, действуя  в

обратной последовательности.



















303-04D-16

Подача топлива и органы управления -

303-04D-16

 турбокомпрессор



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



303-04D-17

Подача топлива и органы управления -

303-04D-17

 турбокомпрессор



СНЯТИЕ И УСТАНОВКА



Турбокомпрессор — 2.0 л дизель (23 612 0)



Снятие

Все автомобили

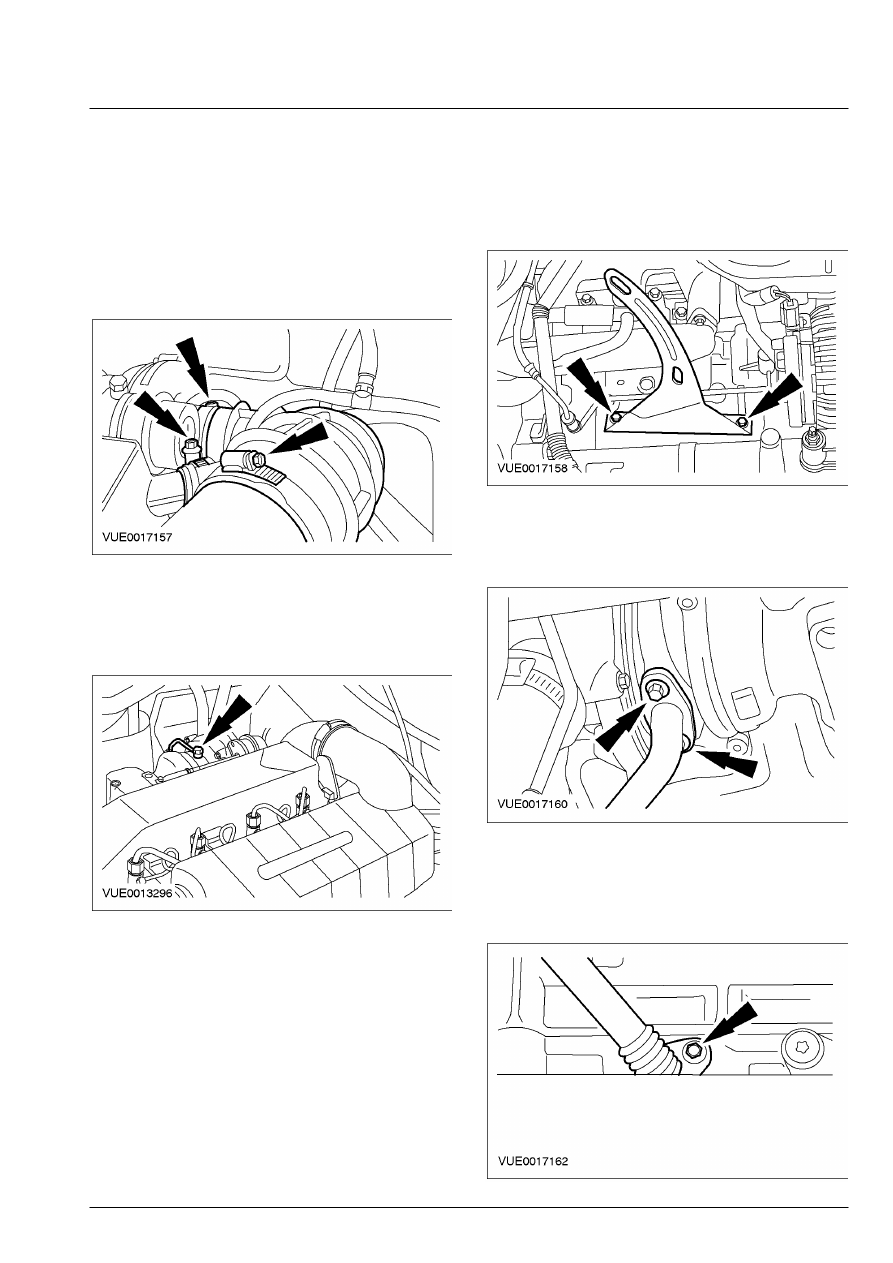

 1.  Отсоедините резонатор системы

воздухозабора от трубопровода
турбокомпрессора.









2.  Отсоедините питающий маслопровод от

турбокомпрессора.

        •  Отбракуйте уплотнительные шайбы за их

дальнейшей ненадобностью.









3.  Снимите каталитический нейтрализатор.

За дополнительной информацией
обратитесь к Разделу 309-00.

 4.  Снимите опорный кронштейн

каталитического нейтрализатора.









5.  Отсоедините возвратный маслопровод от

турбокомпрессора.

        •  Отбракуйте прокладку за  ненадобностью.









6.  Снимите возвратный маслопровод.

        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.







303-04D-18

Подача топлива и органы управления -

303-04D-18

 турбокомпрессор



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Автомобили с 75 двигателем л.с.

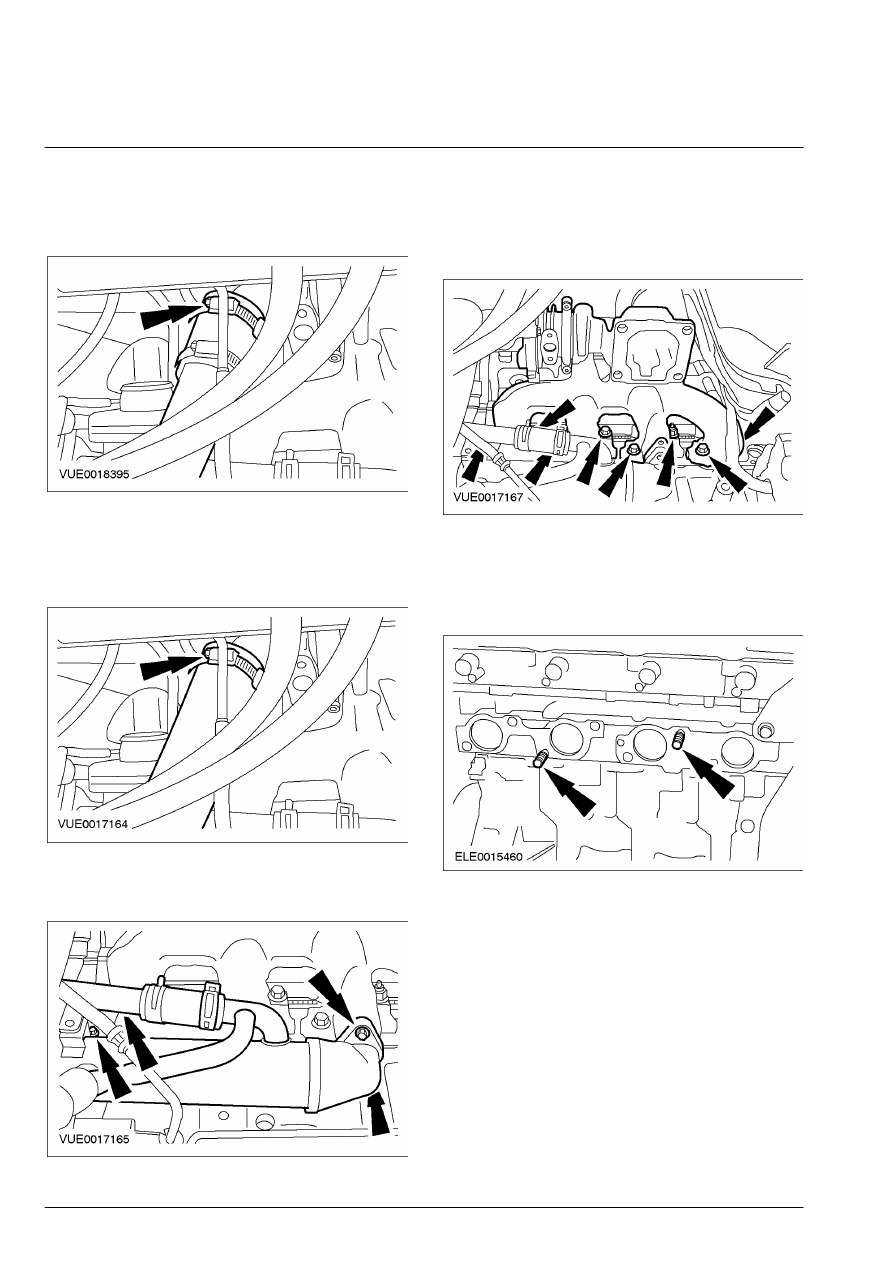

 7.  Отсоедините трубопровод клапана

рециркуляции отработавших газов (EGR) от
турбокомпрессора.







Автомобили с двигателем 100 л.с.
 8.  Отсоедините впускной трубопровод

охладителя наддувочного воздуха от
турбокомпрессора.









9.  Отсоедините охладитель EGR от

выпускного коллектора.







Все автомобили
  10.  Снимите турбокомпрессор в сборе с

выпускным коллектором.

        •  Отбракуйте прокладки, болты и гайки за  их

дальнейшей ненадобностью.









11.  Выверните шпильки выпускного

коллектора.

        •  Отбракуйте шпильки за их дальнейшей

ненадобностью.
