303-04D-7

Подача топлива и органы управления -

303-04D-7

 турбокомпрессор



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

Состояние



Возможные Причины



Действие





• Плохие динамические

характеристики  двигателя



• Неправильное давление наддува

турбокомпрессора.



• Давление наддува настраивается

на  заводе и не подлежит
регулировке.  ПРОВЕРЬТЕ, не
повреждена ли  пломба на
приводном штоке, сделанная
краской.  Если пломба сломана,
УСТАНОВИТЕ  новый
турбокомпрессор.

За

дополнительной информацией
обратитесь к Турбокомпрессор
имеющейся в этом разделе.

  Если

пломба имеется - ВСЕ В
ПОРЯДКЕ.

Перейдите к

PINPOINT-ТЕСТУ C

.



Pinpoint-тесты

PINPOINT-ТЕСТ A: ГОЛУБОЙ ДЫМ, СОПРОВОЖДАЮЩИЙСЯ  ПОВЫШЕННЫМ ШУМОМ
ТУРБОКОМПРЕССОРА





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ОСМОТР ЛОПАСТЕЙ РОТОРА  ТУРБОКОМПРЕССОРА НА НАЛИЧИЕ  ПОВРЕЖДЕНИЙ







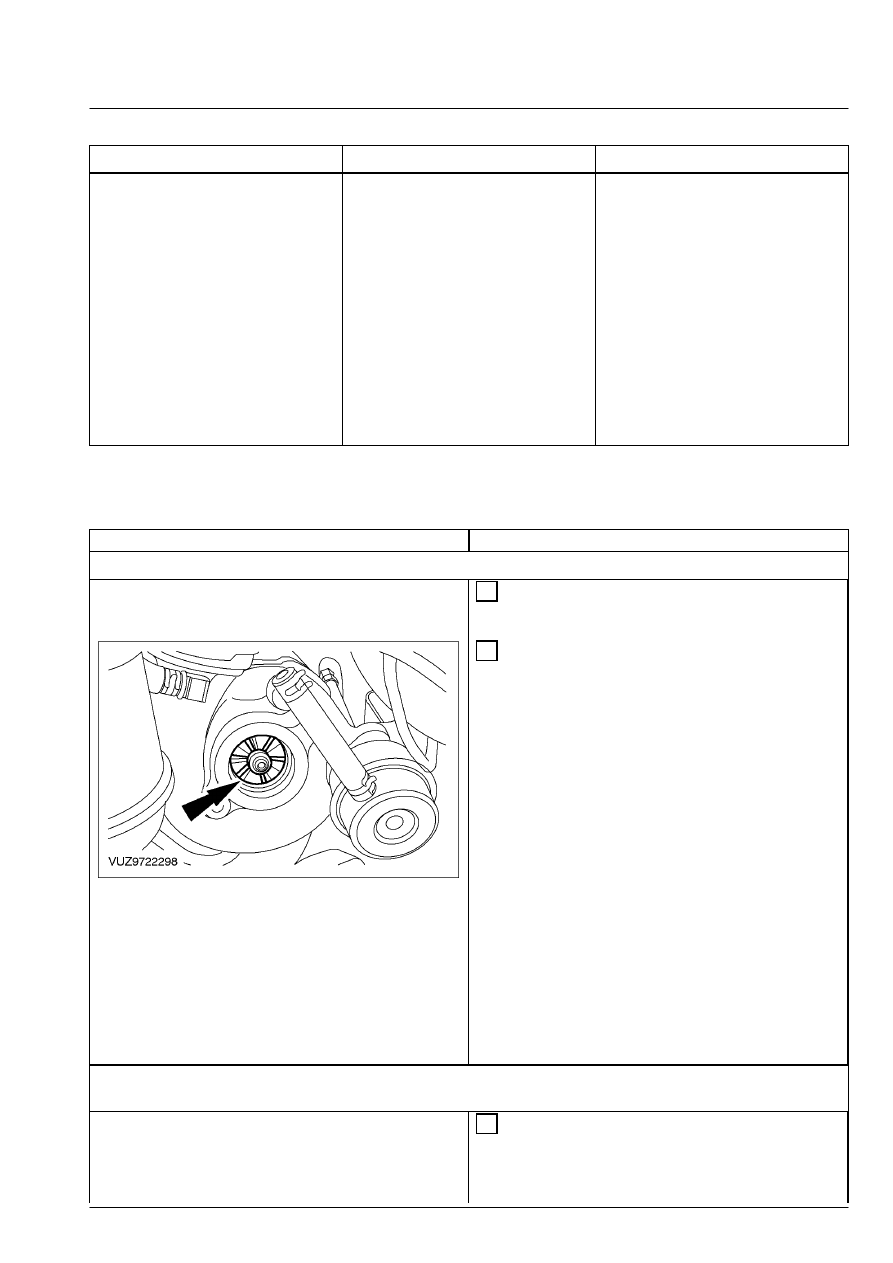

 1  Чтобы получить доступ к лопастям  ротора

турбокомпрессора, отсоедините  трубопровод
компрессора турбонаддува.







 2  Осмотрите лопасти ротора  турбокомпрессора

на наличие  повреждений.



• Имеется ли видимое повреждение  лопастей
ротора?



→

→

→

→ Да





Перейдите к A2



Перейдите к PINPOINT-

ТЕСТУ A





→

→

→

→ Нет





Перейдите к A3



Перейдите к PINPOINT-

ТЕСТУ A



A2: ПРОВЕРКА ЭЛЕМЕНТОВ СИСТЕМЫ  ВОЗДУХОЗАБОРА НА НАЛИЧИЕ ИНОРОДНОГО
МАТЕРИАЛА







 1  Проверьте элементы системы  воздухозабора на

наличие признаков  инородного материала.



• Имеются ли какие-либо признаки  инородного
материала?

303-04D-8

Подача топлива и органы управления -

303-04D-8

 турбокомпрессор



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Да



ОЧИСТИТЕ элементы системы
воздухозабора.  УСТАНОВИТЕ новый
турбокомпрессор.

За дополнительной

информацией обратитесь к Турбокомпрессор
имеющейся в этом разделе.

  ПРОВЕРЬТЕ

правильность работы системы.



→

→

→

→ Нет





Перейдите к A4



Перейдите к PINPOINT-

ТЕСТУ A



A3: ПРОВЕРКА ПОДШИПНИКОВ  ТУРБОКОМПРЕССОРА НА НАЛИЧИЕ ПОВЫШЕННОГО
ЛЮФТА



ПРИМЕЧАНИЕ: Небольшой люфт в подшипниках - это  норма.







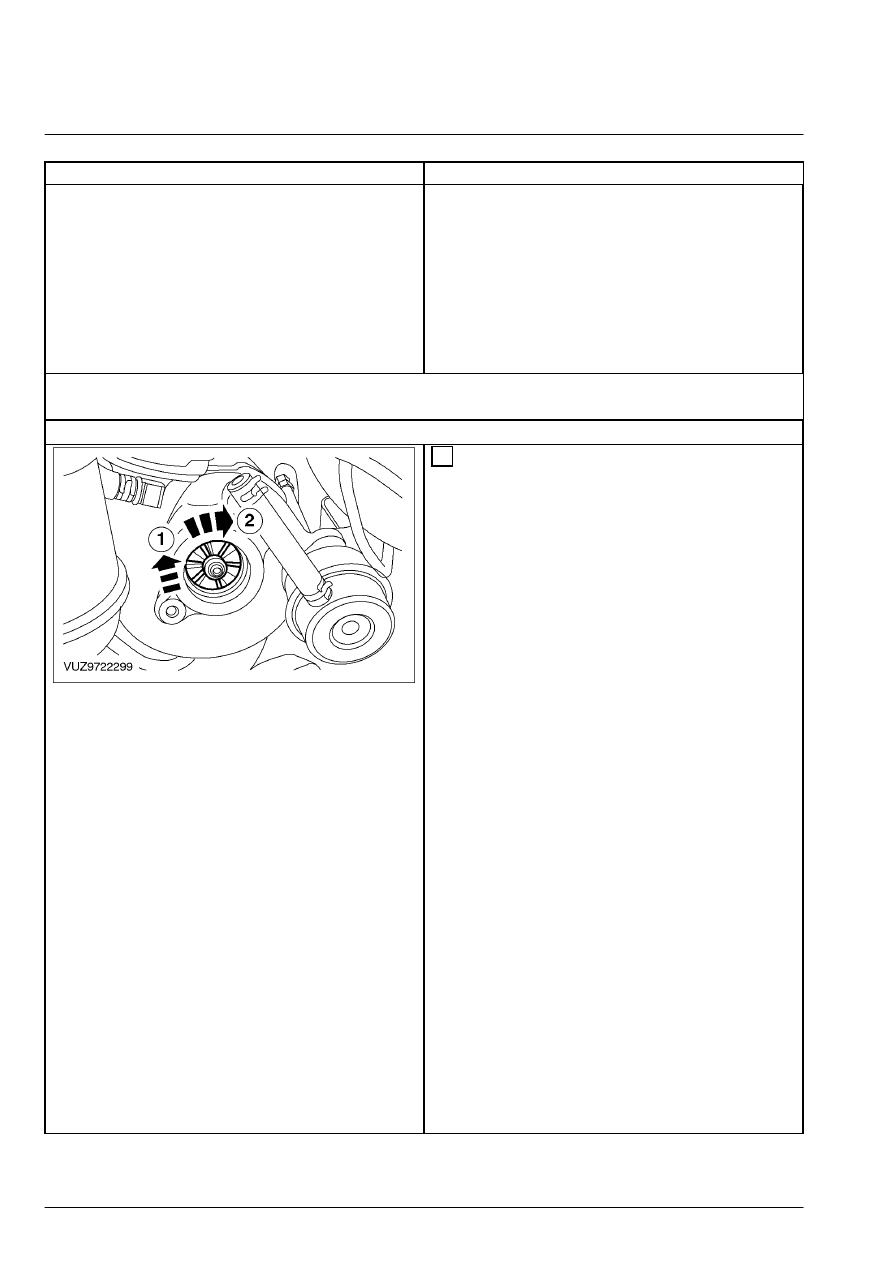

 1  Удостоверьтесь в том, что ротор

турбокомпрессора свободно вращается в
корпусе.

    -   1.  При неподвижном турбокомпрессоре мягко

приподнимите вал (вал будет естественно
лежать в нижних секциях подшипников).

    -   2.  Удостоверьтесь в том, что ротор

турбокомпрессора свободно вращается в
корпусе.



• Свободно ли вращается ротор в  корпусе?



→

→

→

→ Да



Для автомобилей с двигателем 2.4L Diesel
ПЕРЕЙДИТЕ к гл. "Подача топлива и органы
управления", в которой описана дальнейшая
диагностика голубого дыма.    За
дополнительной информацией обратитесь к
Разделу 303-04A / 303-04B / 303-04C / 303-
04D.



Для автомобилей с двигателем 2.0L Diesel
ПЕРЕЙДИТЕ к гл. "Подача топлива и органы
управления", в которой описана дальнейшая
диагностика голубого дыма.    За
дополнительной информацией обратитесь к
Разделу 303-04A / 303-04B / 303-04C / 303-
04D.



→

→

→

→ Нет



УСТАНОВИТЕ новый турбокомпрессор.

За дополнительной информацией обратитесь
к Турбокомпрессор имеющейся в этом
разделе.

  ПРОВЕРЬТЕ правильность работы

системы.

303-04D-9

Подача топлива и органы управления -

303-04D-9

 турбокомпрессор



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A4: ПРОВЕРКА ПИТАЮЩЕГО МАСЛОПРОВОДА  ТУРБОКОМПРЕССОРА НА НАЛИЧИЕ
ЗАКУПОРКИ









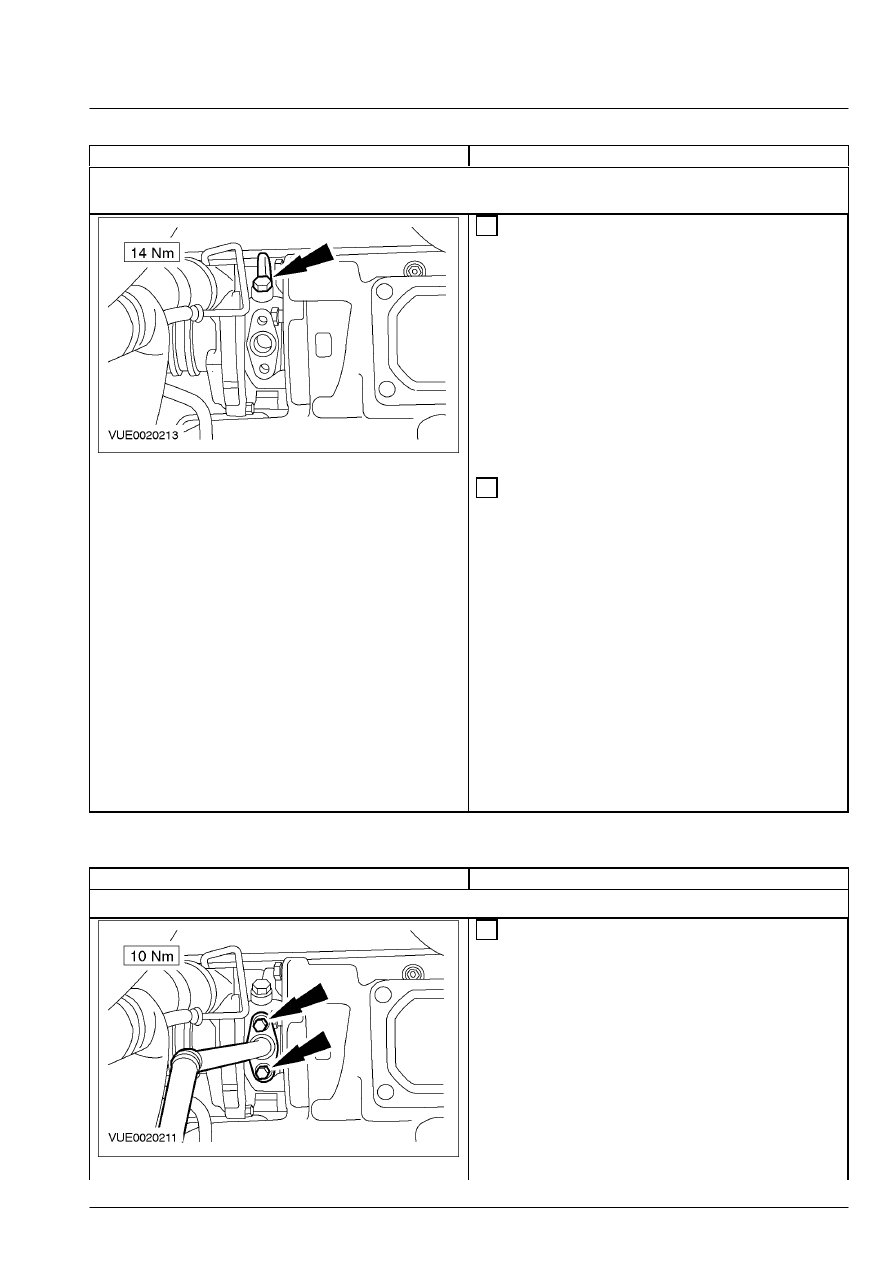

 1  Отсоедините питающий маслопровод от

турбокомпрессора (для наглядности
каталитический нейтрализатор и возвратный
маслопровод показаны в снятом  положении).





 2  Подсоедините маленький кусок заведомо

хорошего шланга к питающему маслопроводу и
аккуратно продуйте шланг.



• Имеются ли какие-либо признаки  закупорки?



→

→

→

→ Да



УСТАНОВИТЕ новый питающий
маслопровод.  УСТАНОВИТЕ новый
турбокомпрессор.

За дополнительной

информацией обратитесь к Турбокомпрессор
имеющейся в этом разделе.

  ПРОВЕРЬТЕ

правильность работы системы.



→

→

→

→ Нет



УСТАНОВИТЕ новый турбокомпрессор.

За дополнительной информацией обратитесь
к Турбокомпрессор имеющейся в этом
разделе.

  ПРОВЕРЬТЕ правильность работы

системы.



PINPOINT-ТЕСТ B: ГОЛУБОЙ ДЫМ, НЕ СОПРОВОЖДАЮЩИЙСЯ  ПОВЫШЕННЫМ
ШУМОМ ТУРБОКОМПРЕССОРА





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРКА ВОЗВРАТНОГО МАСЛОПРОВОДА  ТУРБОКОМПРЕССОРА









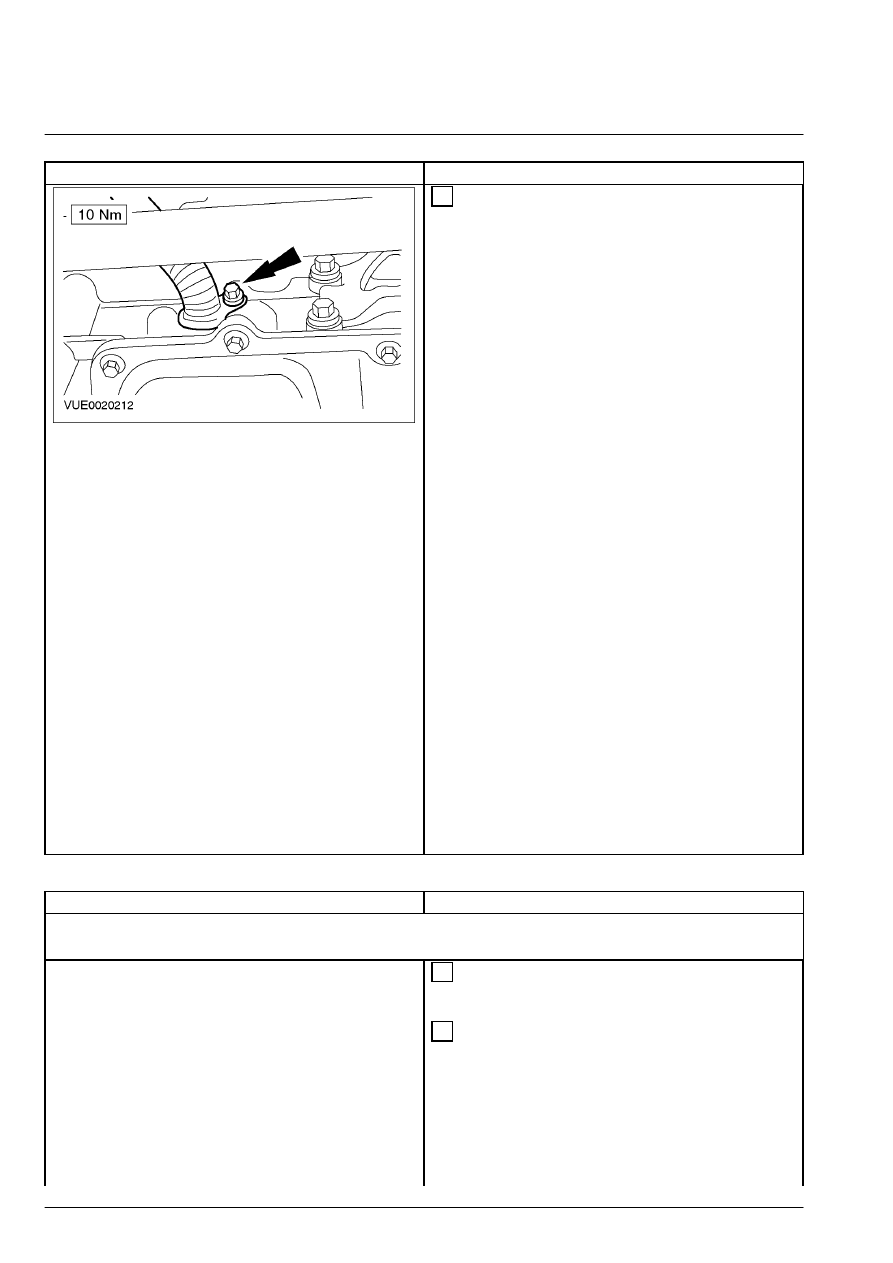

 1  Снимите возвратный маслопровод

турбокомпрессора.

303-04D-10

Подача топлива и органы управления -

303-04D-10

 турбокомпрессор



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 2  Проверьте возвратный маслопровод

турбокомпрессора на наличие закупорки или
признаков повреждения.



• В ПОРЯДКЕ ли возвратный маслопровод
турбокомпрессора?



→

→

→

→ Да



Для автомобилей с двигателем 2.4L Diesel
ПЕРЕЙДИТЕ к гл. "Подача топлива и органы
управления", в которой описана дальнейшая
диагностика голубого дыма.    За
дополнительной информацией обратитесь к
Разделу 303-04A / 303-04B / 303-04C / 303-
04D.



Для автомобилей с двигателем 2.0L Diesel
ПЕРЕЙДИТЕ к гл. "Подача топлива и органы
управления", в которой описана дальнейшая
диагностика голубого дыма.    За
дополнительной информацией обратитесь к
Разделу 303-04A / 303-04B / 303-04C / 303-
04D.



→

→

→

→ Нет



УСТАНОВИТЕ новый возвратный
маслопровод турбокомпрессора.  Проверьте,
нормально ли  действует система.



PINPOINT-ТЕСТ C: ПЛОХИЕ ДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ  ДВИГАТЕЛЯ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРКА ТРУБОПРОВОДА УПРАВЛЕНИЯ  ИСПОЛНИТЕЛЬНЫМ УСТРОЙСТВОМ
КЛАПАНА ОБХОДА  ТУРБИНЫ НА НАЛИЧИЕ ЗАКУПОРКИ







 1  Снимите трубопровод управления

исполнительным устройством клапана обхода
турбины.





 2  Установите специальный инструмент на  один

конец трубопровода управления
исполнительным устройством клапана обхода
турбины.  Поработайте ручным вакуумным/
нагнетательным насосом и проследите за
показанием.



• Имеется ли показание?



→

→

→

→ Да
