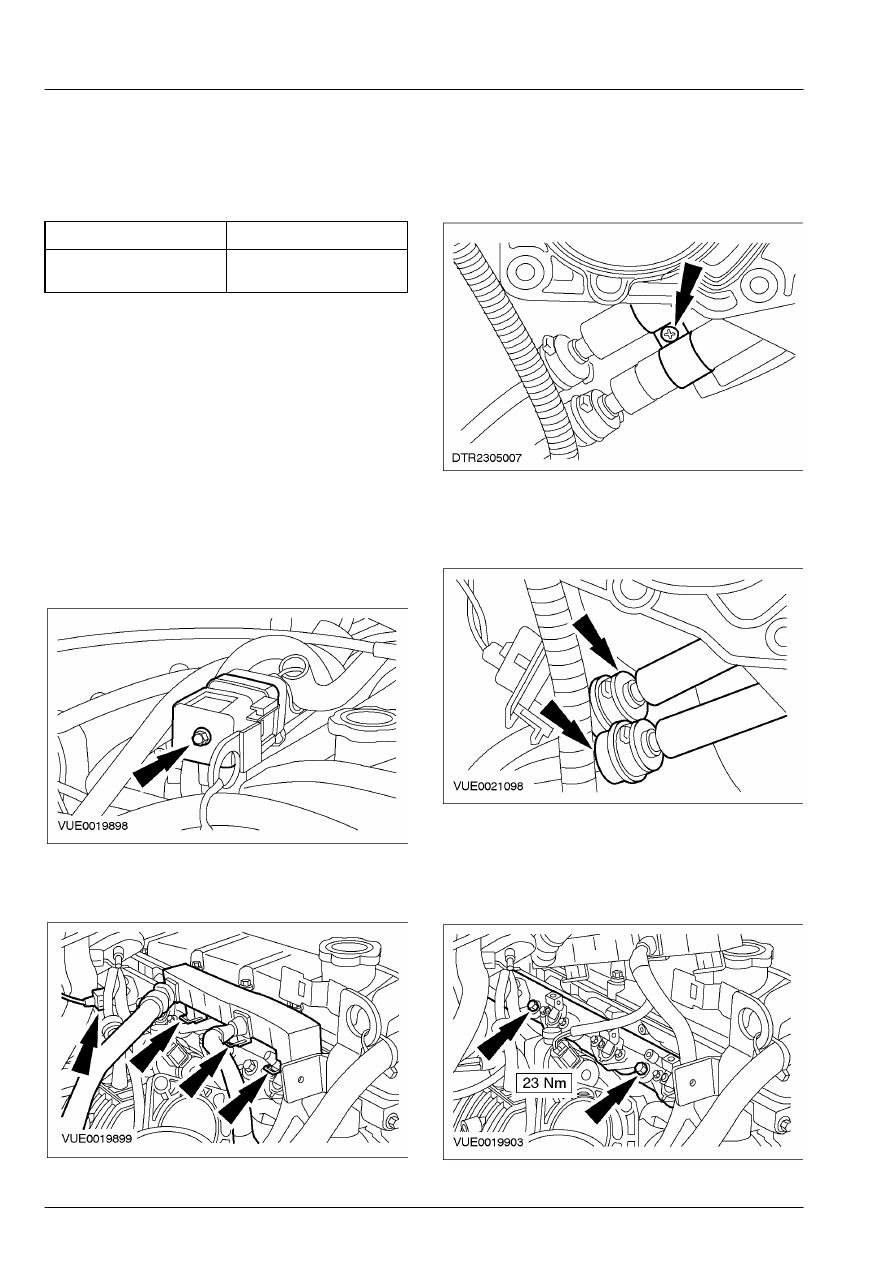

303-04C-8

Подача топлива и органы управления — 2.3L 303-04C-8



СНЯТИЕ И УСТАНОВКА



Топливный питающий коллектор (23 450 0)



Наименование



Спецификация



Моторное масло WSS-M2C913-A

или

WSS-M2C912-A1



Снятие



1.  Сбросьте давление в топливной системе.

За дополнительной информацией
обратитесь к Разделу 310-00.

 2.  Отсоедините провод массы от

аккумулятора    За дополнительной
информацией обратитесь к Разделу 414-01.

 3.  Снимите корпус дроссельной заслонки.

За

дополнительной информацией обратитесь к
главе Корпус дроссельной заслонки
имеющейся в этом разделе.



 4.  Рассоедините штекерный разъем жгута

электропроводки двигателя.









5.  Рассоедините электрические разъемы

топливных форсунок.









6.  Снимите опорный кронштейн питающих и

возвратного топливопроводов.









7.  Отсоедините питающие и возвратный

топливопроводы.    За дополнительной
информацией обратитесь к Разделу 310-00.









8.  Снимите топливный коллектор.

        •  Отбракуйте уплотнительные кольца

круглого сечения за их дальнейшей
ненадобностью.







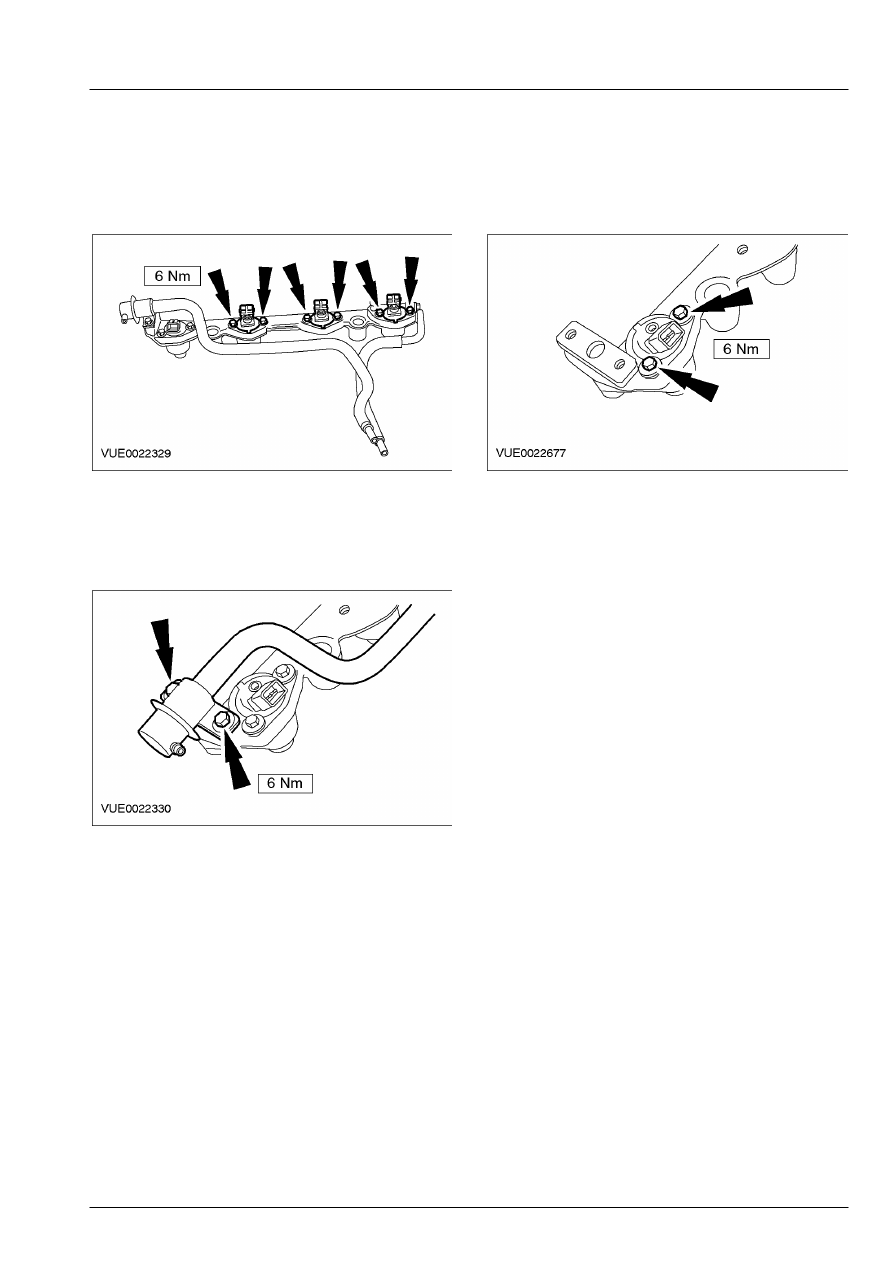

303-04C-9

Подача топлива и органы управления — 2.3L 303-04C-9



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



9.  Снимите топливные форсунки №№ 1,2 и  3..

        •  Отбракуйте уплотнительные кольца

круглого сечения за их дальнейшей
ненадобностью.









10.  Снимите регулятор давления топлива.

        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.









11.  Снимите топливную форсунку № 4.

        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.







Установка

1. ПРИМЕЧАНИЕ: Установите новые

уплотнительные  кольца круглого сечения
топливных форсунок  и регулятора давления
топлива.

ПРИМЕЧАНИЕ: Нанесите на уплотнительные
кольца  круглого сечения топливных форсунок и
регулятора давления топлива чистое  моторное
масло.
    Установите элементы на место, действуя  в

обратной последовательности.

303-04D-1

Подача топлива и органы управления -

303-04D-1

 турбокомпрессор



РАЗДЕЛ 303-04D Подача топлива и органы

управления - турбокомпрессор

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



303-04-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Турбокомпрессор..............................................................................................................................



303-04-3

ДИАГНОСТИКА И ПРОВЕРКИ





Турбокомпрессор..............................................................................................................................



303-04-6

Осмотр и проверка...........................................................................................................................

303-04-6

Таблица признаков неисправности................................................................................................

303-04-6

Pinpoint-тесты ..................................................................................................................................

303-04-7

СНЯТИЕ И УСТАНОВКА





Турбокомпрессор — 2.4 л дизель............................................................................ (23 612 0)



303-04-12



Турбокомпрессор — 2.0 л дизель............................................................................ (23 612 0)



303-04-17



303-04D-2

Подача топлива и органы управления -

303-04D-2

 турбокомпрессор



СПЕЦИФИКАЦИИ

Спецификации моментов затяжки



Наименование



Нм



фунт фут



фунт-дюйм



Болты крепления трубопровода  компрессора
турбонаддува

22 16  -

Ниппельное соединение питающего  маслопровода
турбокомпрессора

9 - 80

Болты крепления возвратного  маслопровода
турбокомпрессора

10 - 89

Болты крепления выпускного  коллектора 40

30

-

Зажимная гайка крепления охладителя
рециркуляции отработавших газов (EGR) к
выпускному коллектору

10 - 89

Болт крепления щупа и трубки указателя  уровня
масла

23 17  -

Гайки крепления каталитического  нейтрализатора к
выпускному коллектору

40 30  -

Болты опорного кронштейна  каталитического
нейтрализатора

25 18  -

Болты крепления теплозащитного экрана
выпускного коллектора

10 - 89
