303-04C-4

Подача топлива и органы управления — 2.3L 303-04C-4



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



5

Питающий топливопровод

6

Корпус дроссельной заслонки

7

Возвратный топливопровод



303-04C-5

Подача топлива и органы управления — 2.3L 303-04C-5



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Подача топлива и органы управления



Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков механических или  электрических
повреждений.

Таблица визуального осмотра



Механические

факторы



Электрические

факторы





–  Топливная

магистраль (и)

  –  Вакуумная

магистраль (и)

  –  Прокладка (и)/

уплотнение (я)

  –  Регулятор давления

топлива

  –  Корпус дроссельной

заслонки

  –  Топливный

коллектор



–  Жгут

электропроводки

  –  Штекерный разъем

(ы)

  –  Топливная форсунка

(и)




3.  Если очевидная причина выявленной Вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (причину) (если это
возможно).

 4.  Если проблема визуально не очевидна,

проверьте признак неисправности и для
выполнения диагностики системы обратитесь
к WDS.

303-04C-6

Подача топлива и органы управления — 2.3L 303-04C-6



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

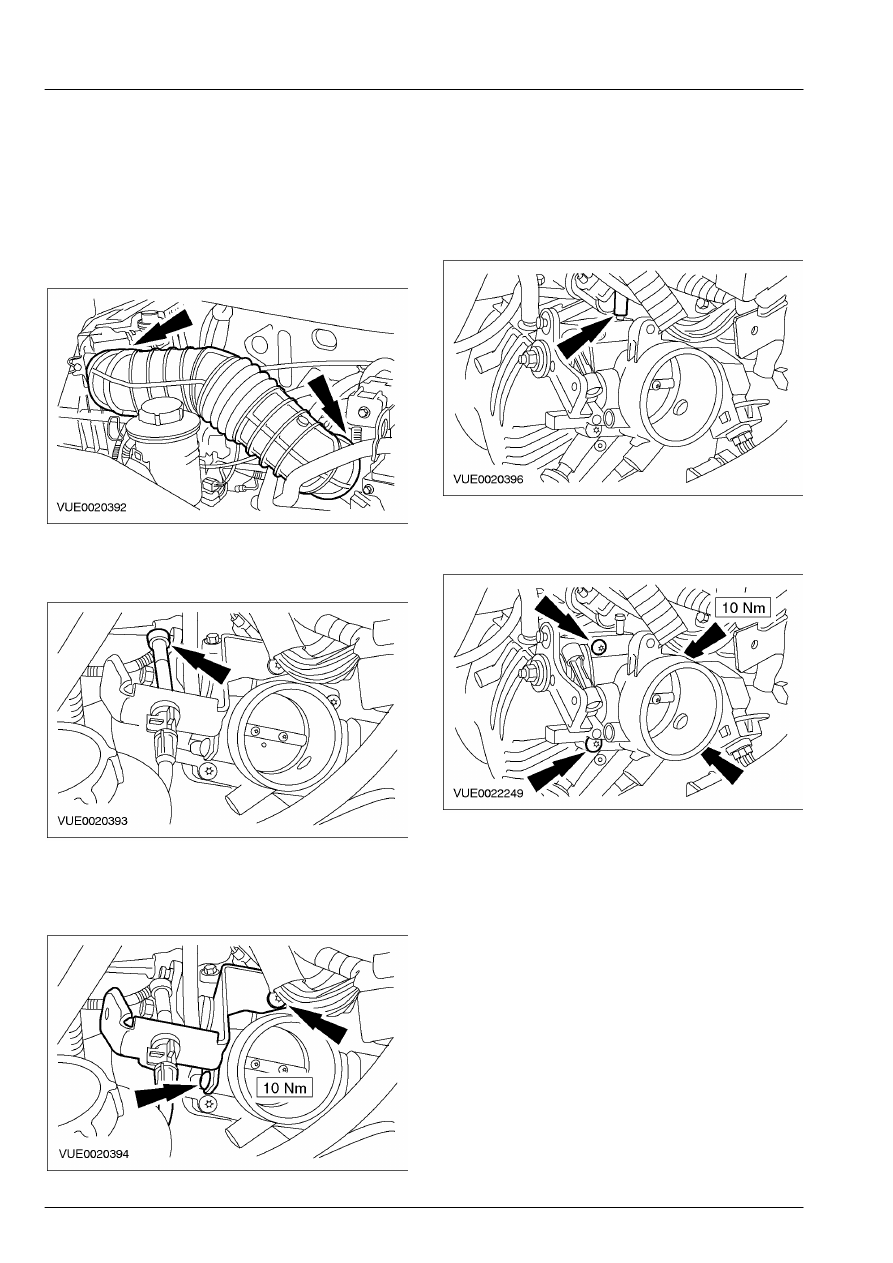

Корпус дроссельной заслонки (23 198 0)



Снятие



1.  Снимите выпускной трубопровод

воздушного фильтра.









2.  Отсоедините трос акселератора от  корпуса

дроссельной заслонки.









3.  Отсоедините кронштейн троса  акселератора

от корпуса дроссельной  заслонки и
расположите его в стороне.









4.  Отсоедините вакуумную магистраль от

корпуса дроссельной заслонки.









5.  Выверните болты крепления корпуса

дроссельной заслонки.







303-04C-7

Подача топлива и органы управления — 2.3L 303-04C-7



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



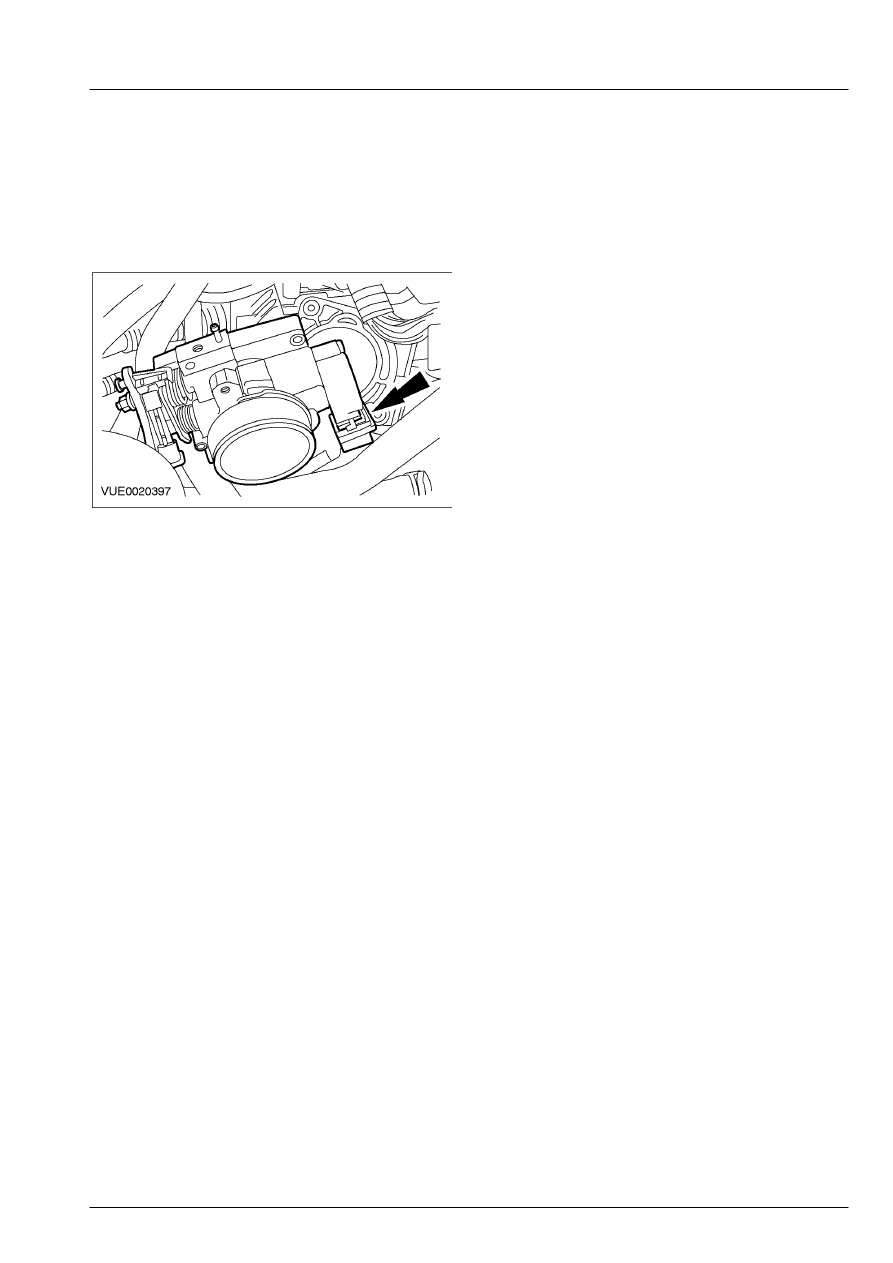

6.  Рассоедините штекерный разъем датчика

положения дроссельной заслонки (TP) и
снимите корпус дроссельной заслонки.

        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.







Установка

1. ПРИМЕЧАНИЕ: Установите новое

уплотнительное  кольцо круглого сечения
корпуса  дроссельной заслонки.

    Установите элементы на место, действуя  в

обратной последовательности.
