303-04D-11

Подача топлива и органы управления -

303-04D-11

 турбокомпрессор



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый трубопровод
управления исполнительным устройством
клапана обхода турбины.  Проверьте,
нормально ли действует  система.



→

→

→

→ Нет





Перейдите к C2



Перейдите к PINPOINT-

ТЕСТУ C



C2: ПРОВЕРКА НА НАЛИЧИЕ ПРОТЕЧЕК  ДИАФРАГМЫ ИСПОЛНИТЕЛЬНОГО
УСТРОЙСТВА  КЛАПАНА ОБХОДА ТУРБИНЫ.







 1  Подсоедините свободный конец  трубопровода

управления исполнительным  устройством
клапана обхода турбины к  исполнительному
устройству клапана обхода  турбины.





 2  Поработайте ручным вакуумным/

нагнетательным насосом и проследите за
показанием.



• Держит ли насос вакуум?



→

→

→

→ Да



Для автомобилей с двигателем 2.4L Diesel
ПЕРЕЙДИТЕ к гл. "Подача топлива и органы
управления", в которой описана дальнейшая
диагностика голубого дыма.    За
дополнительной информацией обратитесь к
Разделу 303-04A / 303-04B / 303-04C / 303-
04D.



Для автомобилей с двигателем 2.0L Diesel
ПЕРЕЙДИТЕ к гл. "Подача топлива и органы
управления", в которой описана дальнейшая
диагностика голубого дыма.    За
дополнительной информацией обратитесь к
Разделу 303-04A / 303-04B / 303-04C / 303-
04D.



→

→

→

→ Нет



УСТАНОВИТЕ новый турбокомпрессор.

За дополнительной информацией обратитесь
к Турбокомпрессор имеющейся в этом
разделе.

  ПРОВЕРЬТЕ правильность работы

системы.



303-04D-12

Подача топлива и органы управления -

303-04D-12

 турбокомпрессор



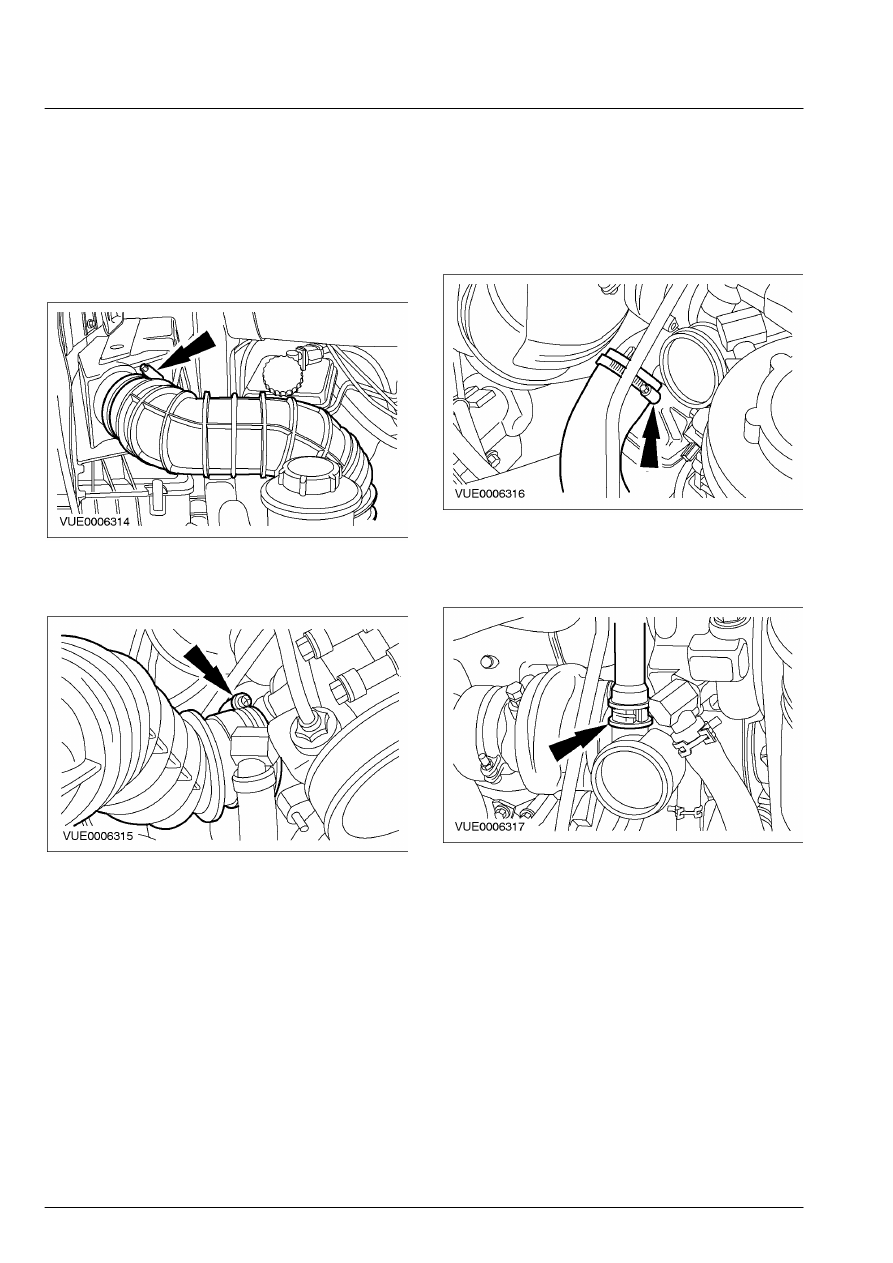

СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Турбокомпрессор — 2.4 л дизель (23 612 0)



Снятие



1.  Отсоедините выпускной трубопровод

воздушного фильтра от воздушного
фильтра.









2.  Снимите выпускной трубопровод

воздушного фильтра.









3.  Отсоедините впускной трубопровод

охладителя наддувочного воздуха от
турбокомпрессора.









4.  Отсоедините шланг принудительной

вентиляции картера (PCV) от трубопровода
компрессора турбонаддува.







303-04D-13

Подача топлива и органы управления -

303-04D-13

 турбокомпрессор



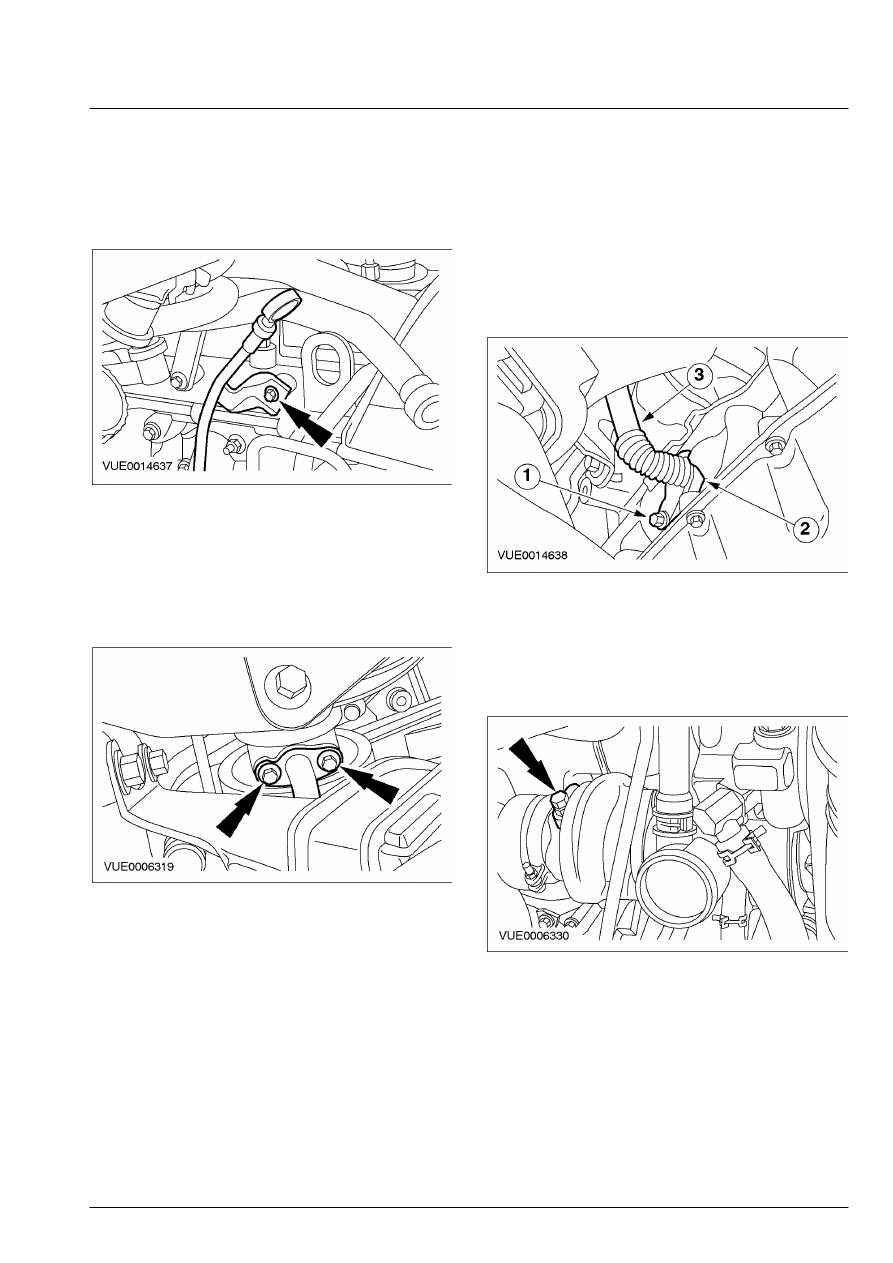

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



5.  Снимите щуп и трубку указателя уровня

масла.

        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.









6.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 7.  Отсоедините возвратный маслопровод от

турбокомпрессора.

        •  Отбракуйте прокладку за  ненадобностью.









8.  Снимите возвратный маслопровод.

       1. Снимите болт крепления возвратного

маслопровода.

       2. Снимите опорный кронштейн возвратного

маслопровода.

       3. Снимите возвратный маслопровод.
        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.









9.  Опустите автомобиль.

 10.  Отсоедините возвратный маслопровод от

турбокомпрессора.

        •  Отбракуйте уплотнительные шайбы за их

дальнейшей ненадобностью.







303-04D-14

Подача топлива и органы управления -

303-04D-14

 турбокомпрессор



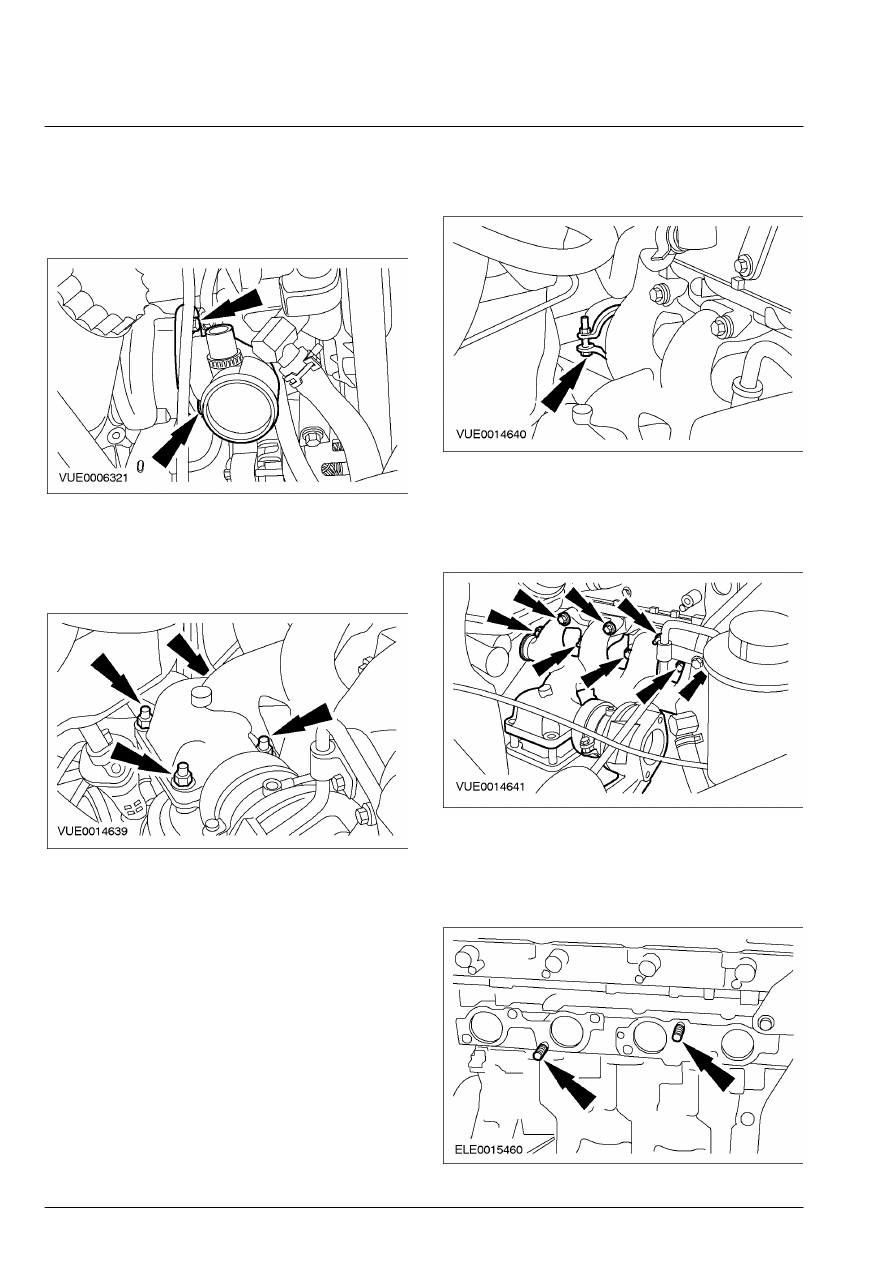

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



11.  Отсоедините трубопровод компрессора

турбонаддува от турбокомпрессора.

        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.









12.  Отсоедините приемную выпускную трубу

от выпускного коллектора и закрепите ее в
стороне.

        •  Отбракуйте прокладку за  ненадобностью.









13.  Отсоедините охладитель рециркуляции

отработавших газов (EGR) от выпускного
коллектора.









14.  Снимите выпускной коллектор в сборе с

турбокомпрессором.

        •  Отбракуйте прокладки, болты и гайки за  их

дальнейшей ненадобностью.









15.  Выверните шпильки выпускного

коллектора.

        •  Отбракуйте шпильки за их дальнейшей

ненадобностью.
