303-01B-52

Двигатель — 2.0 л дизель 303-01B-52



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

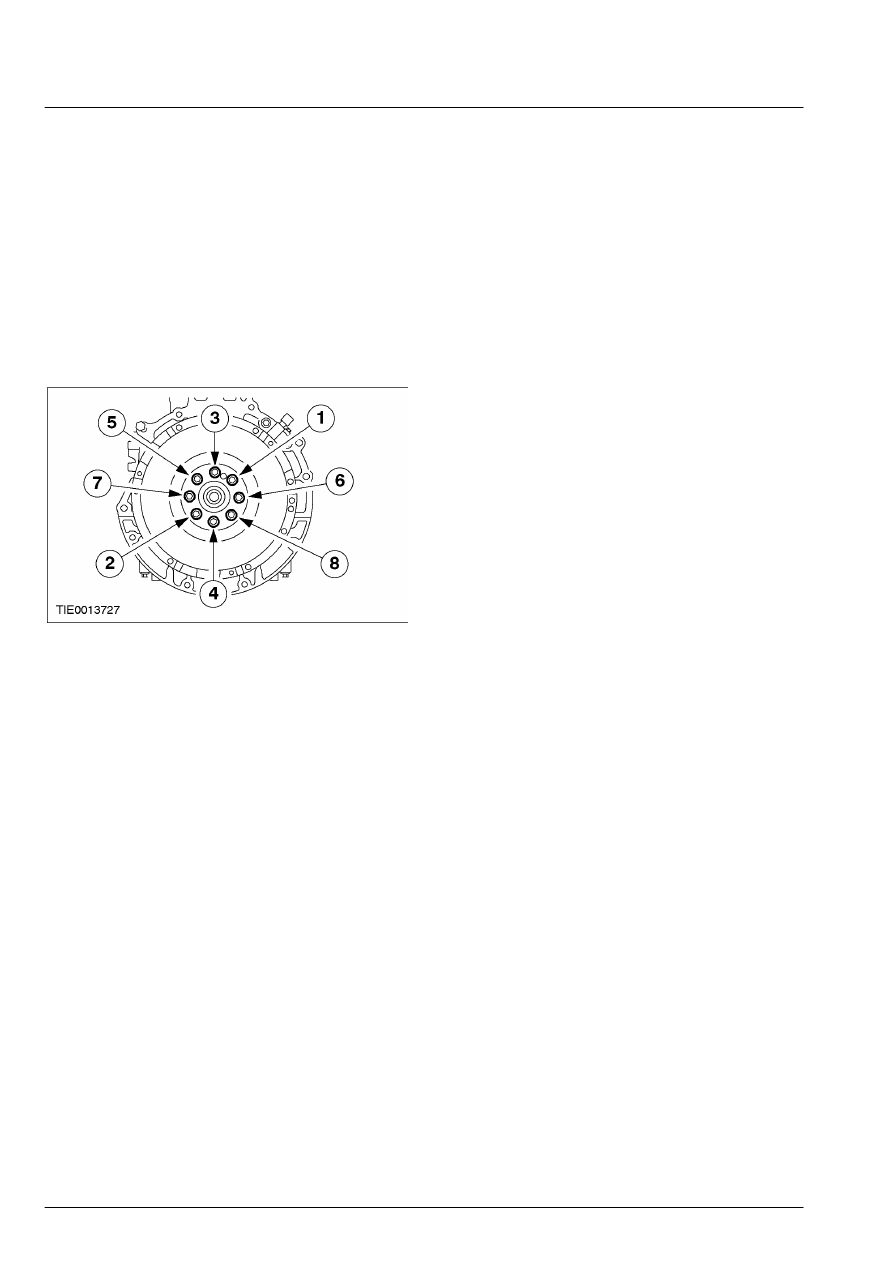

4. ПРИМЕЧАНИЕ: Установите новые болты

маховика.

    Установите маховик.
        •  Затяните болты, работая в указанной

последовательности в три стадии.

        •  Стадия 1: Затяните болты с 1 по 8 усилием

25 Нм.

        •  Стадия 2: Затяните болты с 1 по 8 усилием

40 Нм.

        •  Стадия 3: Поверните болты с 1 по 8 на 48

градусов.









5.  Установите ведомый и нажимной диски

сцепления.    За дополнительной
информацией обратитесь к Разделу 308-01A /
308-01B.

303-01B-53

Двигатель — 2.0 л дизель 303-01B-53



СНЯТИЕ



СНЯТИЕ

Двигатель (21 134 0)



Специальный инструмент





Приспособление для
снятия/установки  хомутов
шлангов охлаждающей
жидкости
303-397 (24-003)



Съемник полуоси
308-192 (16-057)



Общее оборудование





Фиксирующие хомуты

Двухопорный съемник

Верстак



Снятие

Все автомобили

ПРЕДУПРЕЖДЕНИЕ: Не курите и не

ходите с зажженной  сигаретой или
открытым огнем любого типа  при работе
с элементами или рядом с  элементами,
имеющими отношение к топливу.  В таких
ситуациях всегда  присутствуют
высокогорючие смеси, которые  могут
воспламениться.  Неследование этим
указаниям в результате может привести к
травматическим последствиям.

 1.  Снимите передние колеса в сборе с  шинами.

За дополнительной информацией
обратитесь к Разделу 204-04.

 2.  Снимите панель с отверстием для  решетки

радиатора.    За дополнительной
информацией обратитесь к Разделу 501-02.

Автомобили с системой воздушного
кондиционирования.
 3.  Слейте хладагент из системы воздушного

кондиционирования.    За дополнительной
информацией обратитесь к Разделу 412-00.

Все автомобили.
 4.  Слейте охлаждающую жидкость из системы

охлаждения.    За дополнительной
информацией обратитесь к Разделу 303-03.

 5.  Снимите трубку маслозаливной  горловины.









6.  Выверните болты крепления резонатора

системы воздухозабора.









7.  Снимите выпускной трубопровод

воздушного фильтра в сборе с резонатором
системы воздухозабора.









8.  Снимите электродвигатель вентилятора

охлаждения и кожух.    За дополнительной
информацией обратитесь к Разделу 303-03.

303-01B-54

Двигатель — 2.0 л дизель 303-01B-54



СНЯТИЕ (ПОДОЛЖЕНИЕ)

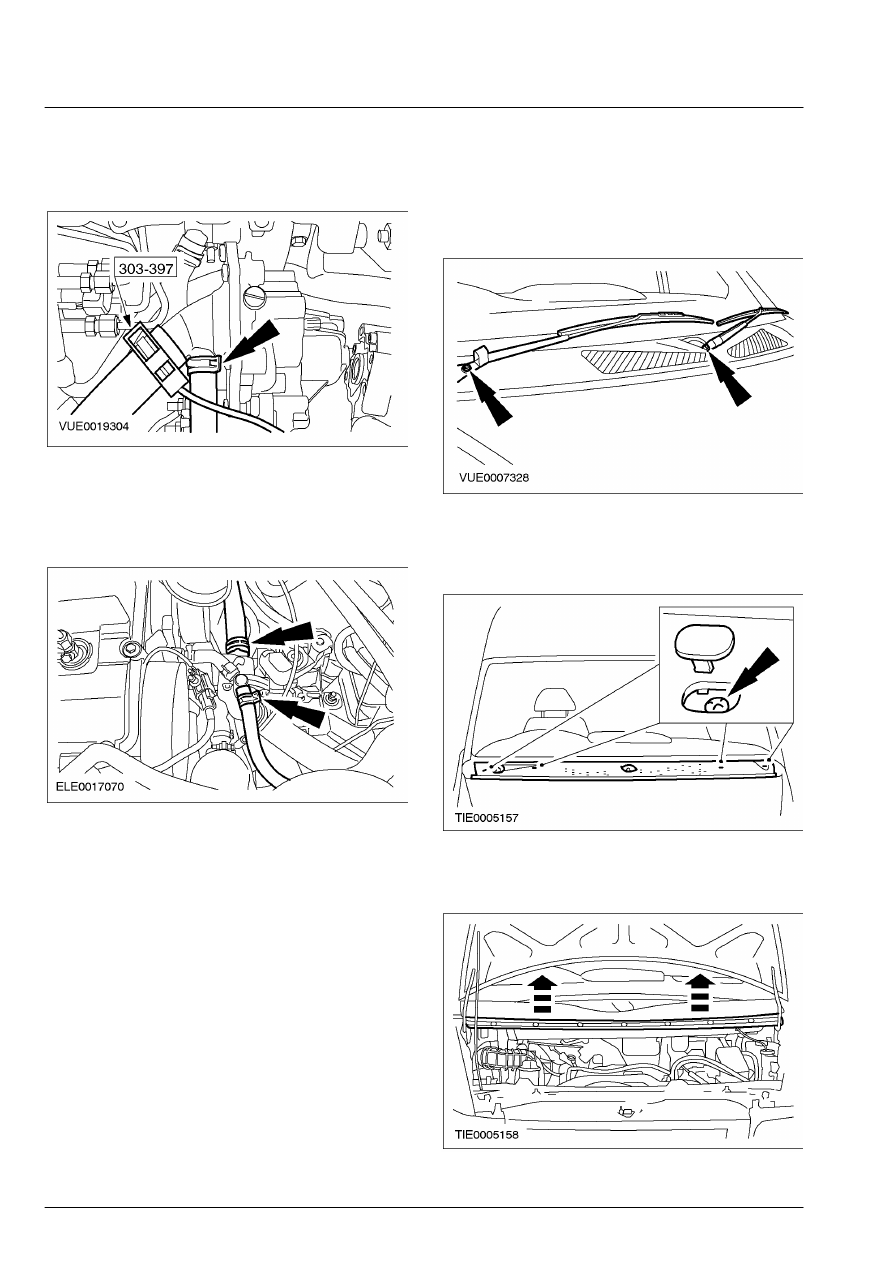

 9.  Используя специальный инструмент,

отсоедините шланги охлаждающей
жидкости от  водяного насоса.









10.  Отсоедините шланги охлаждающей

жидкости от корпуса термостата.

        •  Отсоедините шланг расширительного

бачка.







11. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

электродвигатель очистителей лобового  стекла
находится в нерабочем положении.

    Снимите рычаги очистителей лобового

стекла.









12.  Снимите верхние винты крепления

капота.

        •  Снимите крышки винтов.









13.  Поднимите капот.

 14.  Снимите уплотнение капота.







303-01B-55

Двигатель — 2.0 л дизель 303-01B-55



СНЯТИЕ (ПОДОЛЖЕНИЕ)

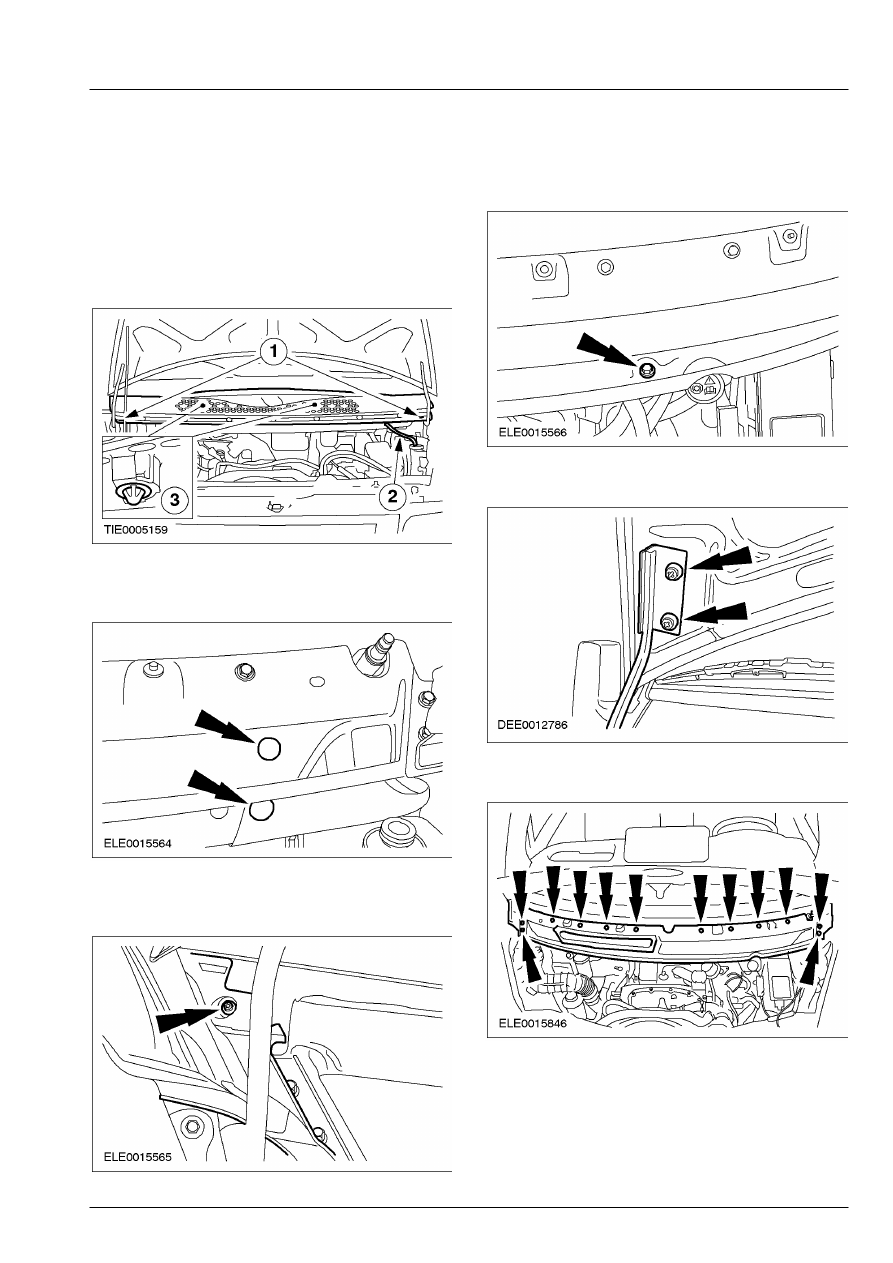

15. ПРИМЕЧАНИЕ: Шланг омывателя лобового

стекла  проходит через панель капота.

    Снимите панель капота.
       1. Выверните нижние винты крепления.
       2. Отсоедините шланг омывателя лобового

стекла.

       3. Отсоедините зажимы.









16.  Снимите зажимы крепления трубопровода

слива воды.









17.  Выверните нижние винты крепления

наружной панели отделки стойки "А".









18.  Выверните болт крепления кронштейна

электродвигателя очистителей лобового
стекла.









19.  Снимите капот (четыре болта).









20.  Снимите панель слива воды.









21.  Снимите ремень привода аксессуаров.    За

дополнительной информацией обратитесь
к Разделу 303-05.
