Ford Transit (2001 год). Руководство - часть 164

303-01B-56

Двигатель — 2.0 л дизель 303-01B-56



СНЯТИЕ (ПОДОЛЖЕНИЕ)

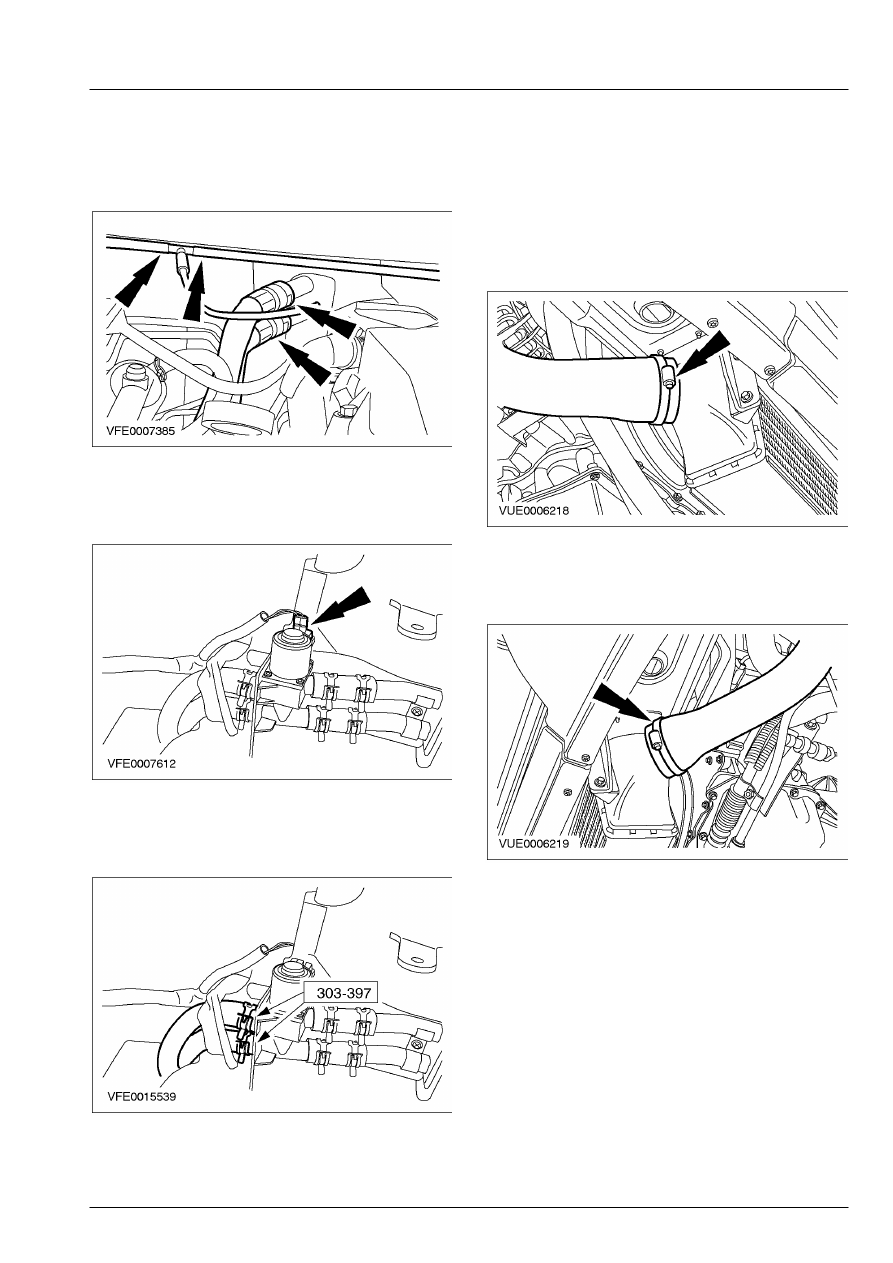

 22.  Используя специальный инструмент,

отсоедините верхний шланг радиатора.









23.  Используя специальный инструмент,

отсоедините шланг расширительного
бачка  системы охлаждения и нижний
шланг  радиатора.









24.  Рассоедините штекерный разъем жгута

электропроводки двигателя.









25.  Снимите крышку элемента для

подсоединения соединительных проводов
для  запуска с помощью дополнительного
(внешнего) аккумулятора.









26.  Отсоедините провод, идущий от

аккумулятора к электромагниту стартера,
от  элемента для подсоединения
соединительных  проводов для запуска с
помощью  дополнительного (внешнего)
аккумулятора.









27.  Рассоедините быстродействующие муфты

питающего и возвратного
топливопроводов.    За дополнительной
информацией обратитесь к Разделу 310-00.

303-01B-57

Двигатель — 2.0 л дизель 303-01B-57



СНЯТИЕ (ПОДОЛЖЕНИЕ)

 28.  Отсоедините шланги охлаждающей

жидкости и вакуумные шланги от
сердцевины  отопителя.







Автомобили с дополнительным  отопителем
  29.  Рассоедините штекерный разъем клапана

управления отопителем.









30.  Используя специальный инструмент,

отсоедините шланги отопителя от корпуса
дополнительного отопителя.







Все автомобили
  31.  Снимите каталитический нейтрализатор.

За дополнительной информацией
обратитесь к Разделу 309-00.

 32.  Отсоедините впускной трубопровод

охладителя наддувочного воздуха от
охладителя наддувочного воздуха.









33.  Отсоедините выпускной трубопровод

охладителя наддувочного воздуха от
охладителя наддувочного воздуха.







303-01B-58

Двигатель — 2.0 л дизель 303-01B-58



СНЯТИЕ (ПОДОЛЖЕНИЕ)

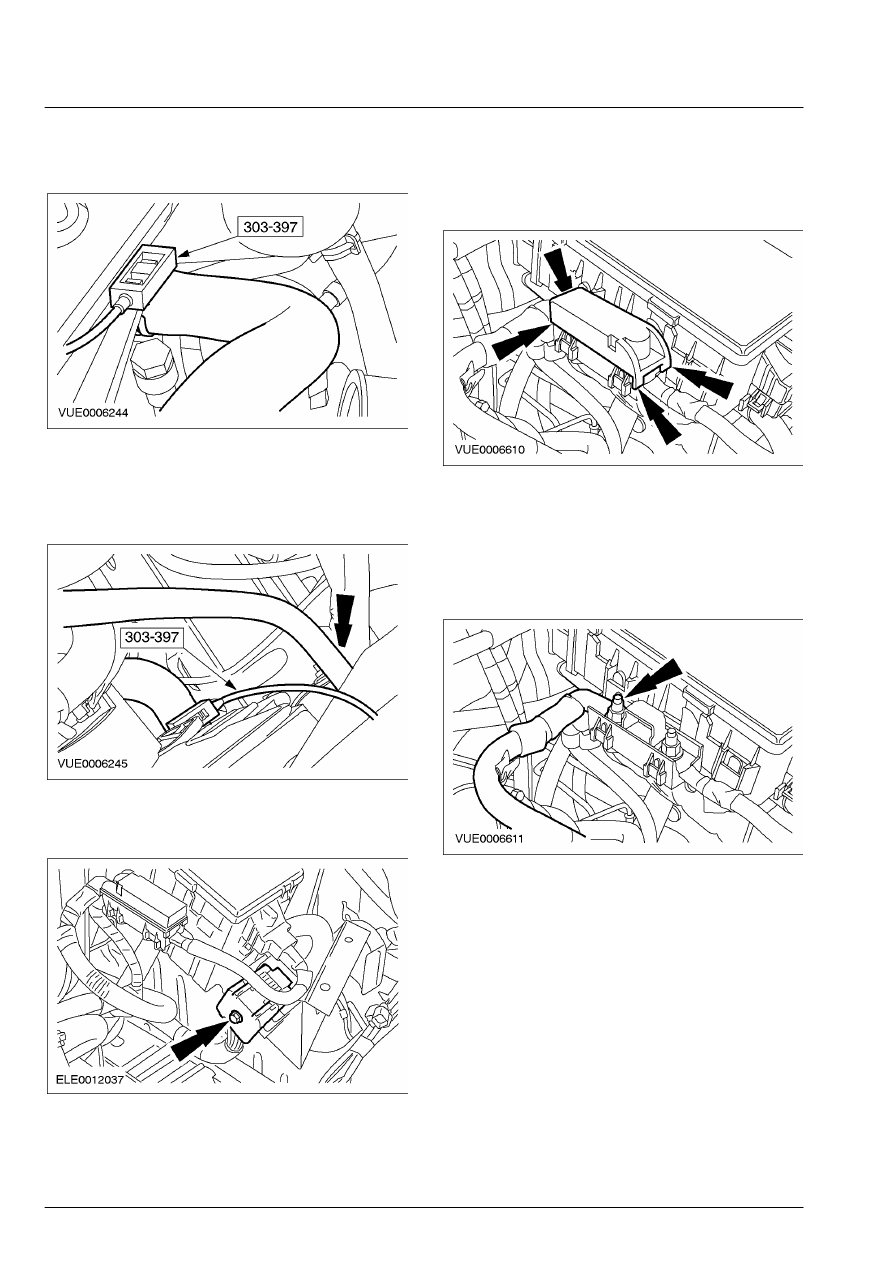

34.  Рассоедините штекерный разъем датчика

температуры и абсолютного давления в
коллекторе (T-MAP).









35.  Рассоедините электрический разъем

звукового сигнала.

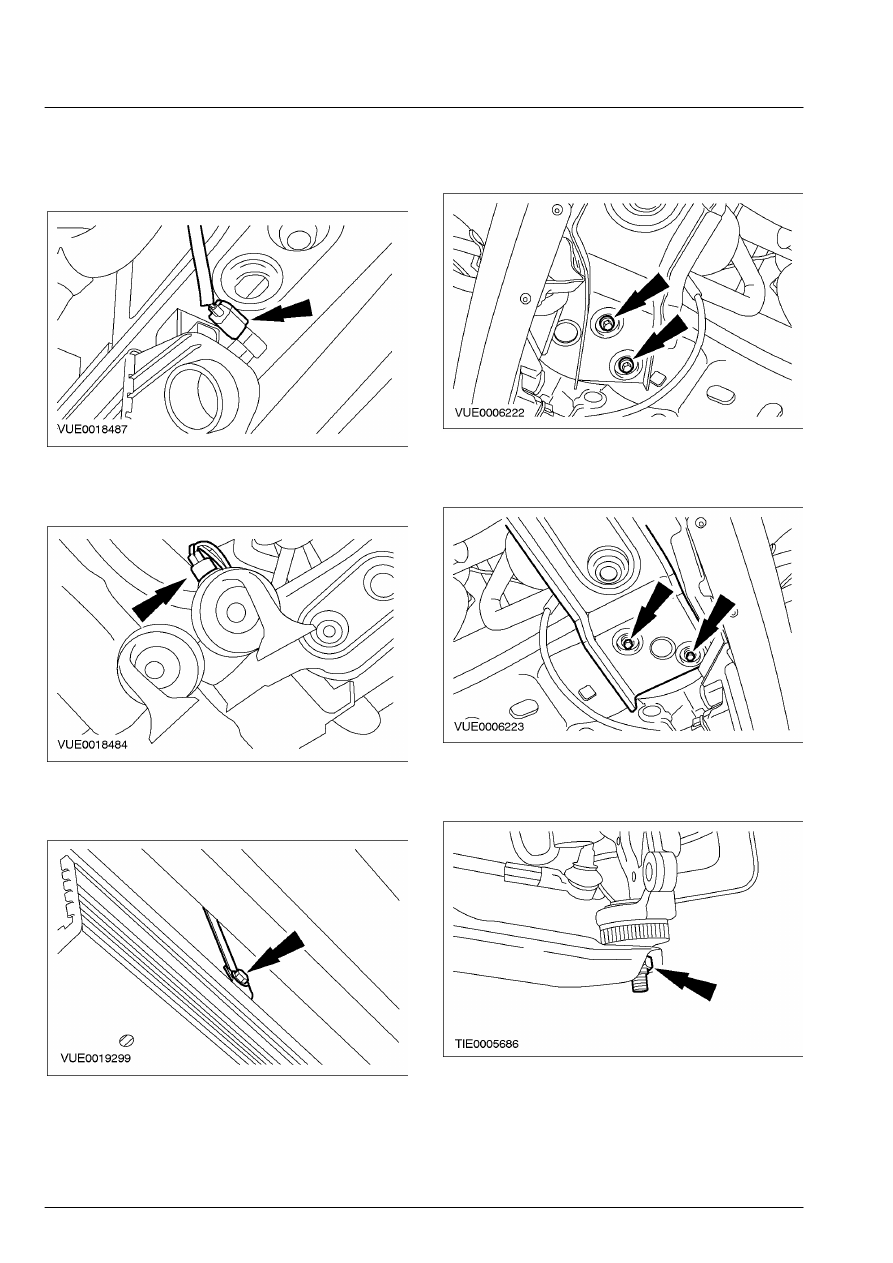

36.  Снимите нижний болт опорного

кронштейна радиатора.









37.  Выверните правые болты крепления

опорного кронштейна радиатора.









38.  Снимите опорный кронштейн радиатора и

радиатор.









39.  Отпустите гайки крепления шарового

шарнира нижнего рычага.







303-01B-59

Двигатель — 2.0 л дизель 303-01B-59



СНЯТИЕ (ПОДОЛЖЕНИЕ)

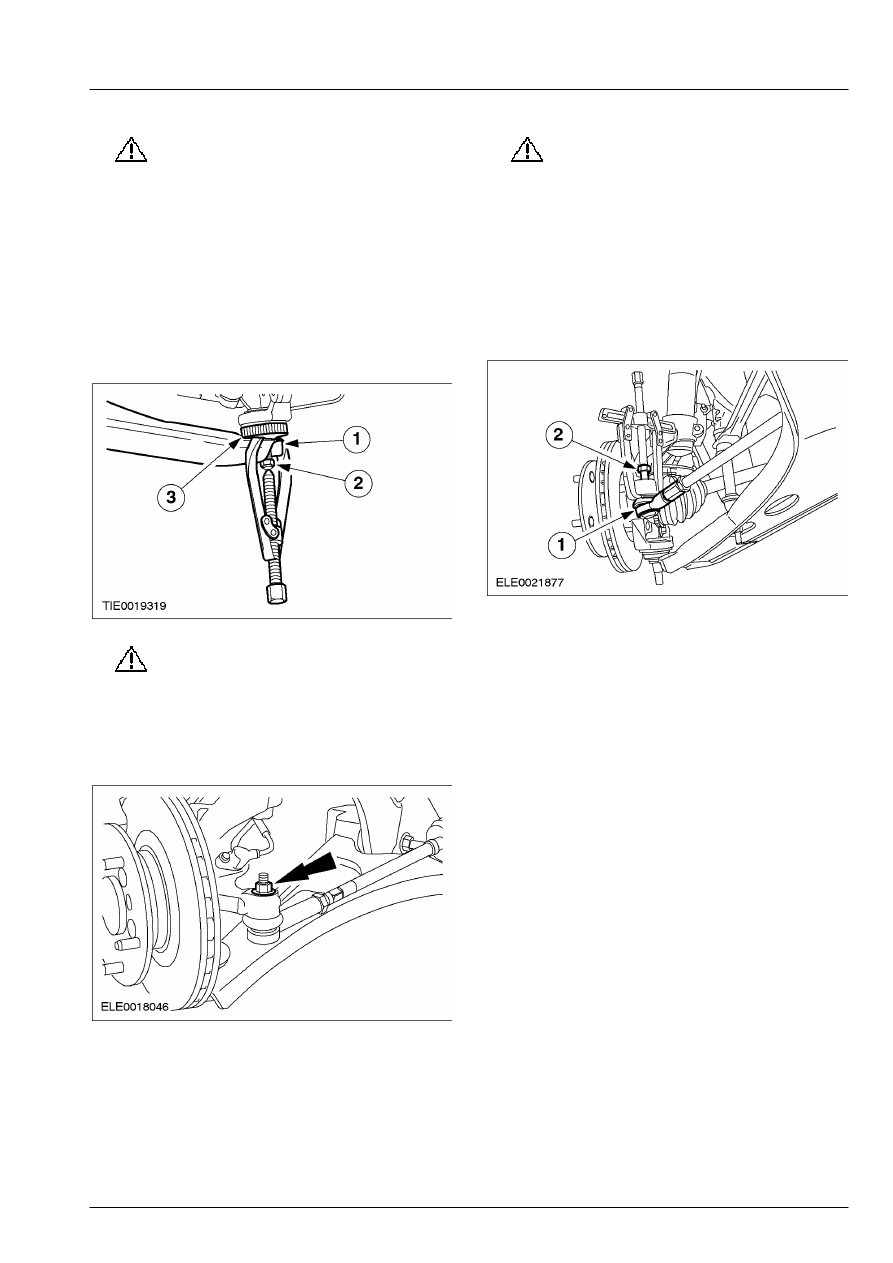

40.

ПРЕДОСТЕРЕЖЕНИЕ: Во избежание

повреждения уплотнения  шарового
шарнира закройте его мягкой  тканью.

    Используя соответствующий

двухопорный съемник,  отсоедините
нижние рычаги от поворотных  кулаков.

       1. Для нанесения ударов по нижнему рычагу

используйте молоток с мягким покрытием.

       2. Снимите гайку и отбракуйте ее за

дальнейшей ненадобностью.

       3. Снимите теплозащитный экран.







41.

ПРЕДОСТЕРЕЖЕНИЕ: Чтобы

защитить шпильку шарового  шарнира,
оставьте гайку крепления  наконечника
рулевой тяги на месте.

    Отпустите гайку крепления левого

наконечника рулевой тяги.







42.

ПРЕДОСТЕРЕЖЕНИЕ: Во избежание

повреждения уплотнения  шарового
шарнира закройте его мягкой  тканью.

    Используя соответствующий

двухопорный съемник,  отсоедините левый
наконечник рулевой тяги  от поворотного
кулака.

       1. Высвободите наконечник рулевой  тяги.
       2. Снимите гайку и отбракуйте ее за

дальнейшей ненадобностью.
