Ford Transit (2001 год). Руководство - часть 161





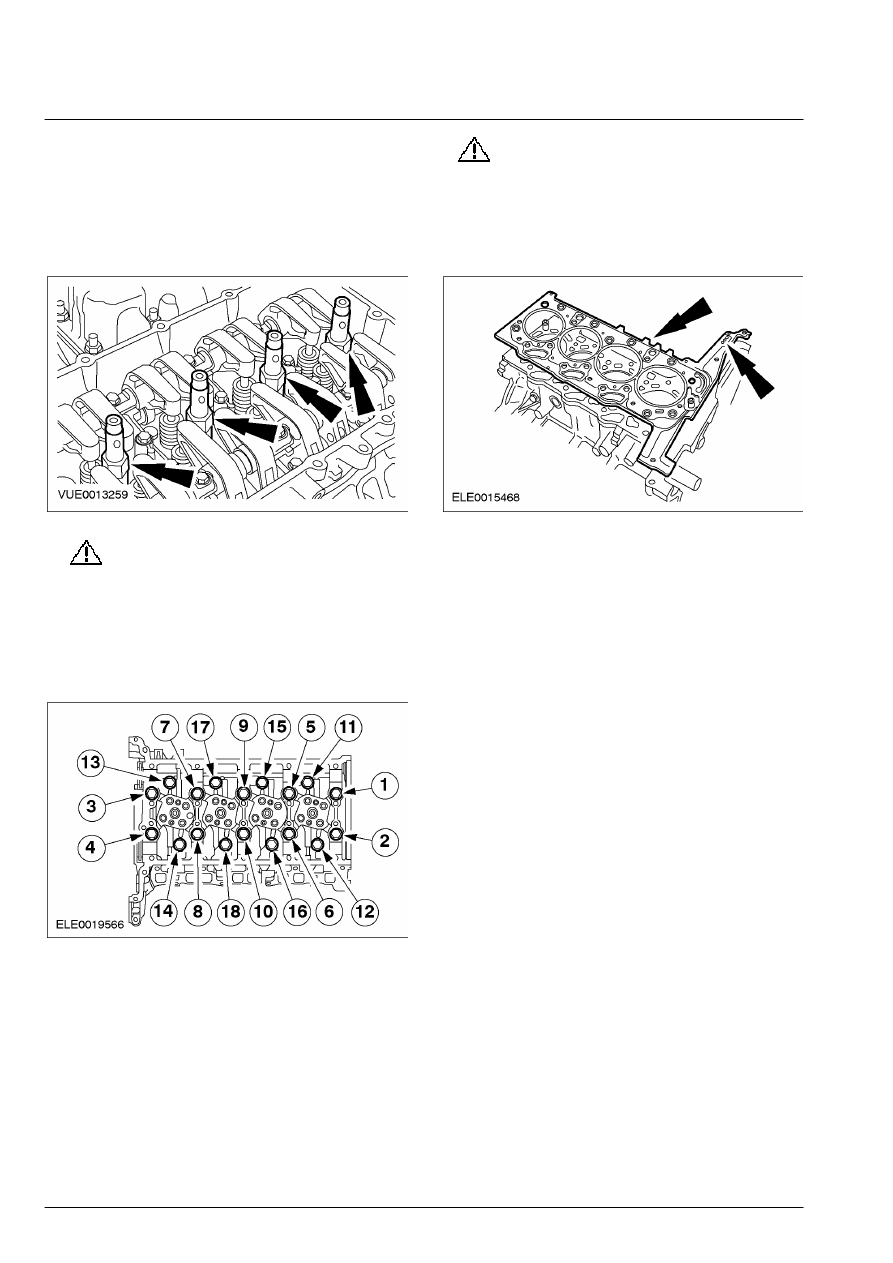

303-01B-44

Двигатель — 2.0 л дизель 303-01B-44



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

13. ПРИМЕЧАНИЕ: Для снятия топливных

форсунок следует  полностью отпустить
стопорные втулки  топливных форсунок.

    Отпустите стопорные втулки топливных

форсунок и аккуратно снимите топливные
форсунки.







14.

ПРЕДОСТЕРЕЖЕНИЕ: Выверните

болты крепления головки  цилиндров,
работая в указанной
последовательности.

    Снимите головку цилиндров.

      •  Отбракуйте прокладки и болты за их

дальнейшей ненадобностью.







Установка



1.  Очистите сопрягаемые поверхности

головки цилиндров и блока цилиндров,
используя для этого Loctite 7070.

 2.  Проверьте головку цилиндров на наличие

деформации сопрягаемой поверхности.    За
дополнительной информацией обратитесь к
Разделу 303-00.

3.

ПРЕДОСТЕРЕЖЕНИЕ: Толщина новой

прокладки головки  цилиндров должна
соответствовать толщине  "старой"
(маркировка в виде отверстий/  зубцов).

    Установите новую прокладку головки

цилиндров.







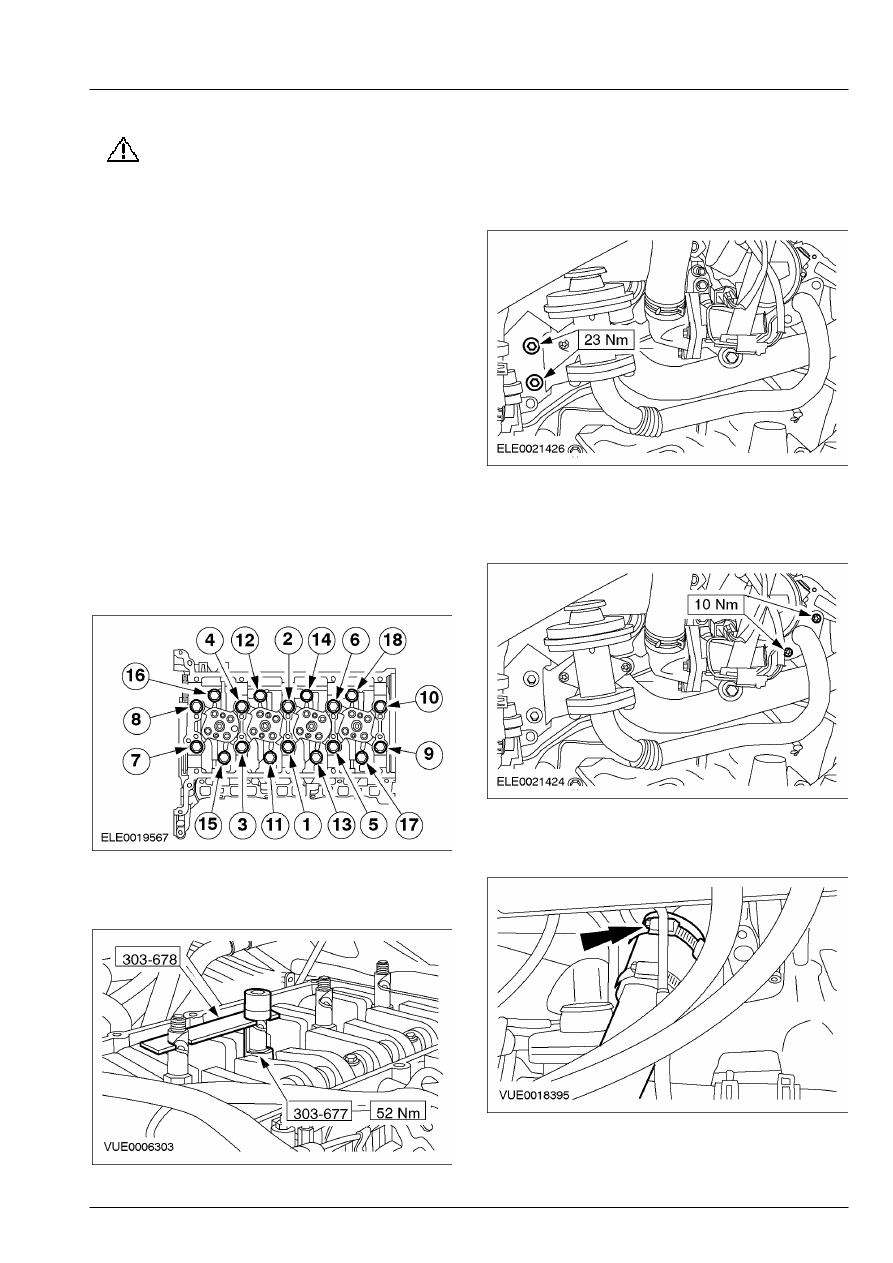

303-01B-45

Двигатель — 2.0 л дизель 303-01B-45



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

4.

ПРЕДОСТЕРЕЖЕНИЕ: Установите

новые болты крепления  головки
цилиндров.

    Установите головку цилиндров.

      •  Затяните болты, работая в указанной

последовательности в восемь стадий.

        •  Стадия 1: Затяните болты с 1 по 10 усилием

10 Нм.

        •  Стадия 2: Затяните болты с 11 по 18

усилием  5 Нм.

        •  Стадия 3: Затяните болты с 1 по 10 усилием

20 Нм

        •  Стадия 4: Затяните болты с 11 по 18

усилием  10 Нм.

        •  Стадия 5: Затяните болты с 1 по 10 усилием

40 Нм.

        •  Стадия 6: Поверните болты с 1 по 10 на 180

градусов.

        •  Стадия 7: Затяните болты с 11 по 18

усилием  20 Нм.

        •  Стадия 8: Поверните болты с 11 по 18 на 180

градусов.









5.  Используя специальные инструменты,

установите топливные форсунки.









6.  Подсоедините клапан EGR и трубопровод,

идущий от выпускного коллектора к
клапану  EGR, к проушине подъема
двигателя.









7.  Подсоедините к выпускному коллектору

трубопровод, идущий от выпускного
коллектора к клапану EGR.









8.  Подсоедините трубопровод клапана EGR к

турбокомпрессору.

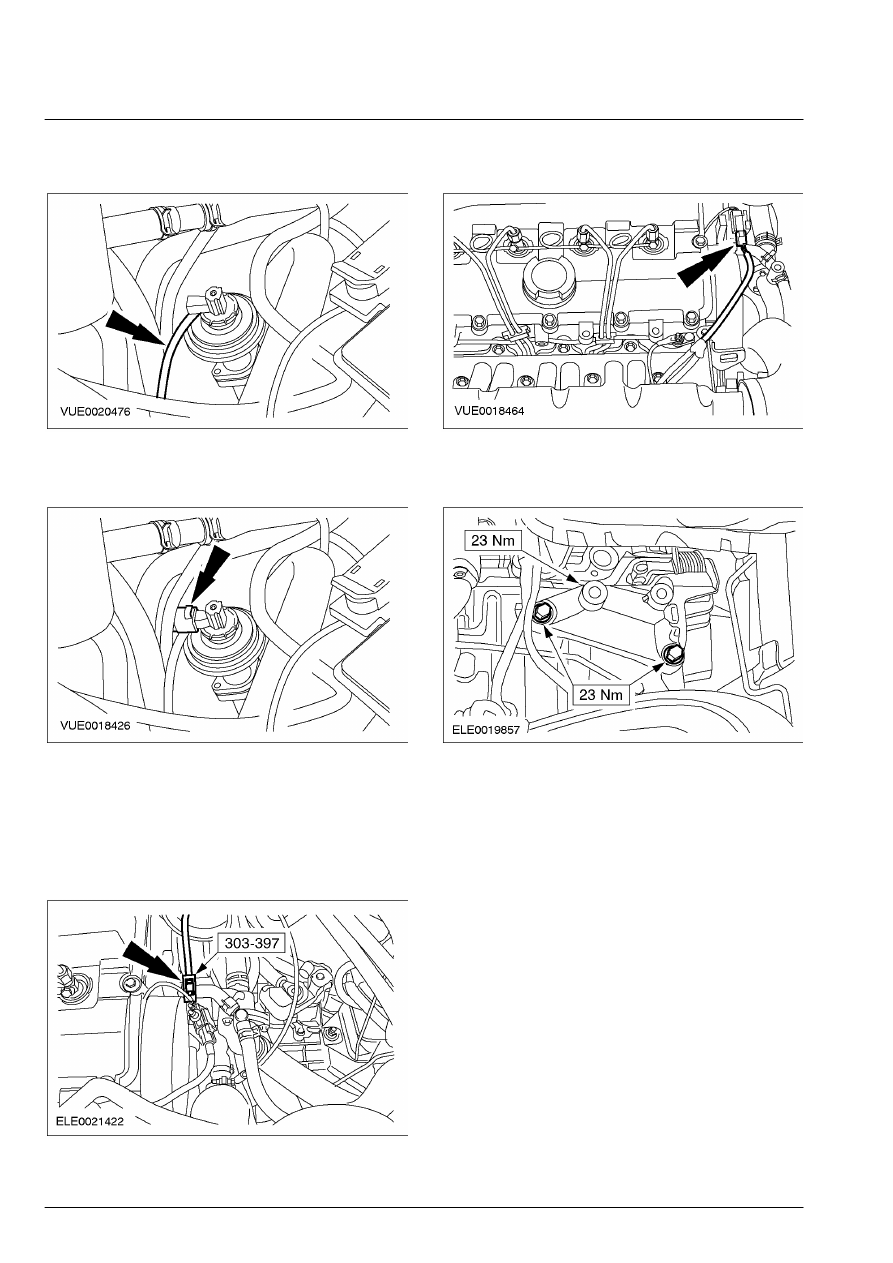

303-01B-46

Двигатель — 2.0 л дизель 303-01B-46



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



9.  Подсоедините вакуумную магистраль к

клапану EGR.









10.  Состыкуйте штекерный разъем клапана

EGR.









11.  Установите распределительные валы.

За дополнительной информацией
обратитесь к главе Распределительные
валы имеющейся в этом разделе.



 12.  Подсоедините шланг расширительного

бачка к корпусу термостата.









13.  Состыкуйте штекерный разъем датчика

CHT.









14.  Установите кронштейн натяжителя ремня

привода аксессуаров.









15.  Установите генератор.    За

дополнительной информацией обратитесь
к Разделу 414-02.

 16.  Установите выпускной коллектор.

За

дополнительной информацией обратитесь
к главе Выпускной коллектор имеющейся
в этом разделе.



 17.  Залейте охлаждающую жидкость в систему

охлаждения и удалите из системы воздух.
За дополнительной информацией
обратитесь к Разделу 303-03.

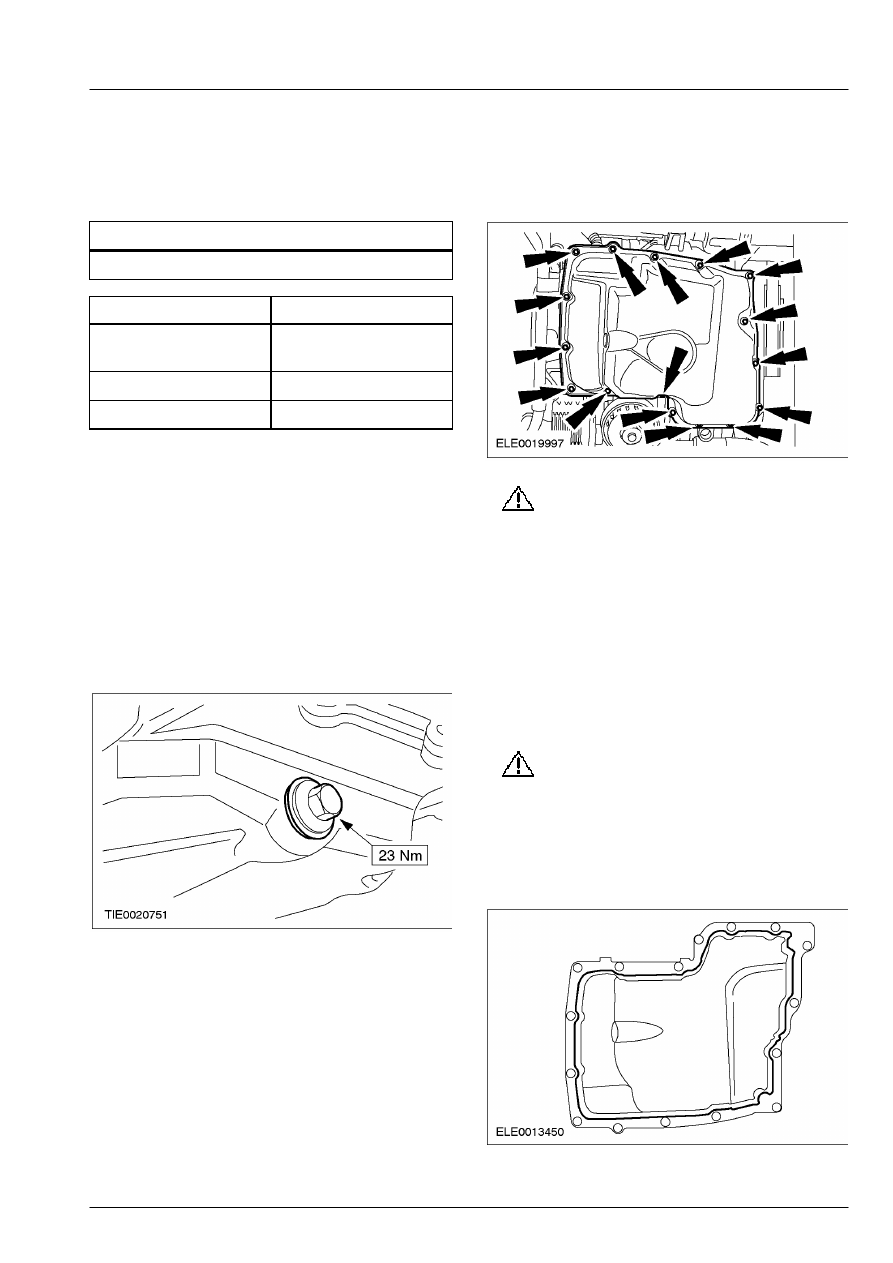

303-01B-47

Двигатель — 2.0 л дизель 303-01B-47



НА АВТОМОБИЛЕ



Масляный картер (21 154 0)



Общее оборудование





Шпатель



Наименование



Спецификация



Установочные шпильки
M10 x 60 мм (3  шт.)



Силиконовый герметик WSE-M4G323-A4

Моторное масло WSS-M2C913-A1



Снятие



1.  Поднимите и подоприте автомобиль.   За

дополнительной информацией обратитесь к
Разделу 100-02.

 2.  Слейте масло из двигателя.
3. ПРИМЕЧАНИЕ:
Осмотрите уплотнение

сливной пробки  масляного картера на наличие
повреждений.   При необходимости установите
новые  сливную пробку и уплотнение.

    Установите сливную пробку.









4.  Выверните болты крепления масляного

картера.







5.

ПРЕДОСТЕРЕЖЕНИЕ: Не

деформируйте масляный картер.

    Используя соответствующий шпатель,

снимите масляный картер.

        •  Ведите шпателем по периметру масляного

картера.

Установка



1.  Установите   установочные шпильки M6 x

20 мм  (3 шт.) на блок цилиндров, чтобы
облегчить  установку масляного картера.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Установите

масляный картер в течение  пяти минут
после нанесения герметика.

    Используя   герметик ,  нанесите

уплотнительный валик диаметром 3  мм на
сопрягаемую поверхность масляного
картера.
