Ford Transit (2001 год). Руководство - часть 159

303-01B-36

Двигатель — 2.0 л дизель 303-01B-36



НА АВТОМОБИЛЕ



Масляное уплотнение распределительного вала (21 288 0)



Специальный инструмент





Универсальный гаечный ключ
для  удерживания фланцев
205-072 (15030А)



Съемник масляного
уплотнения  коленчатого вала
303-293 (21-143)



Приспособление для
установки  масляного
уплотнения
распределительного  вала
303-683 (21-242)



Снятие



1.  Снимите ремень насоса усилителя  рулевого

управления.   За дополнительной
информацией обратитесь к Разделу 303-05.

 2.  Используя специальный инструмент,

снимите шкив с распределительного вала.









3.  Используя специальный инструмент,

снимите масляное уплотнение
распределительного вала.







Установка



1.  Используя специальный инструмент,

установите масляное уплотнение
распределительного вала.







303-01B-37

Двигатель — 2.0 л дизель 303-01B-37



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

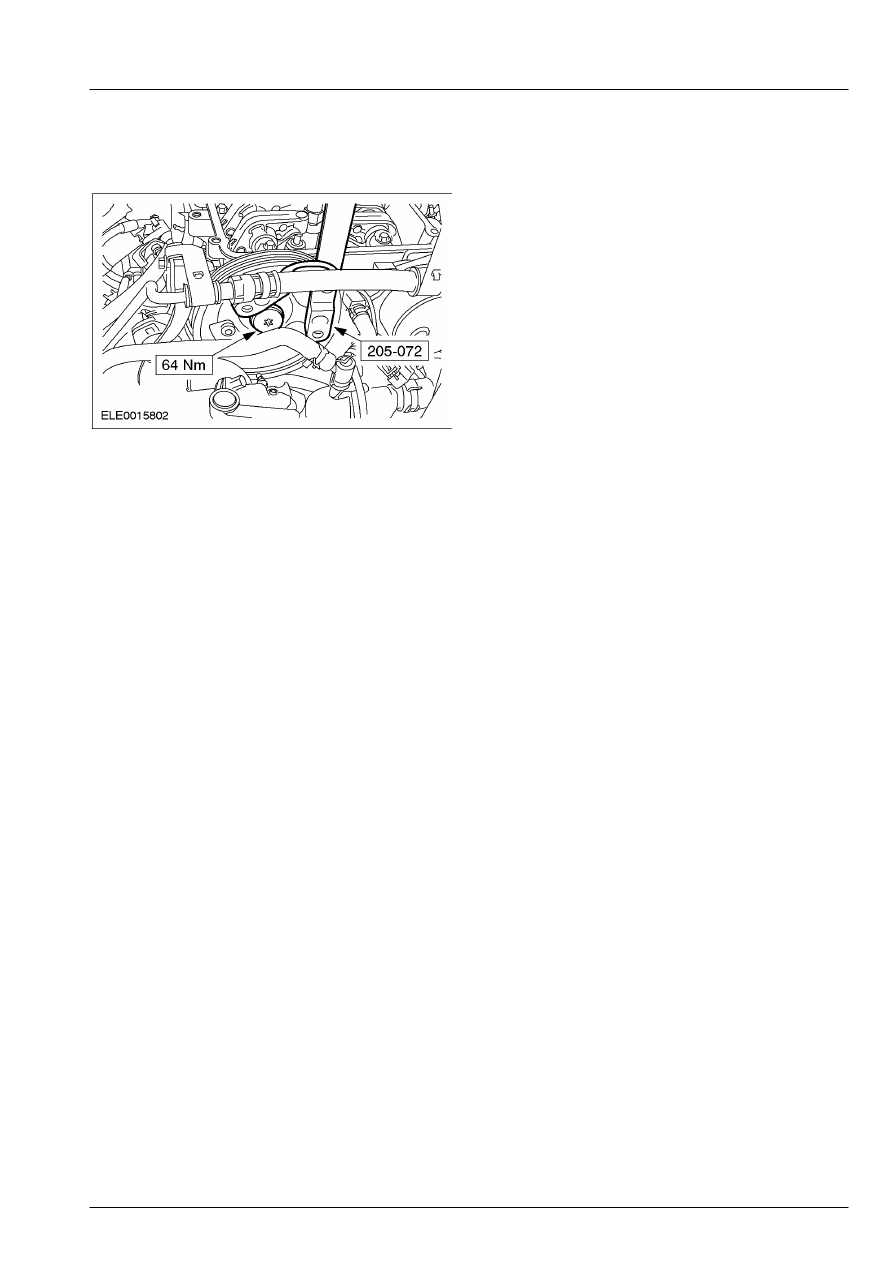

2.  Используя специальный инструмент,

установите шкив распределительного  вала.









3.  Наденьте ремень насоса усилителя  рулевого

управления.   За дополнительной
информацией обратитесь к Разделу 303-05.

303-01B-38

Двигатель — 2.0 л дизель 303-01B-38



НА АВТОМОБИЛЕ



Выпускной коллектор (21 187 0)

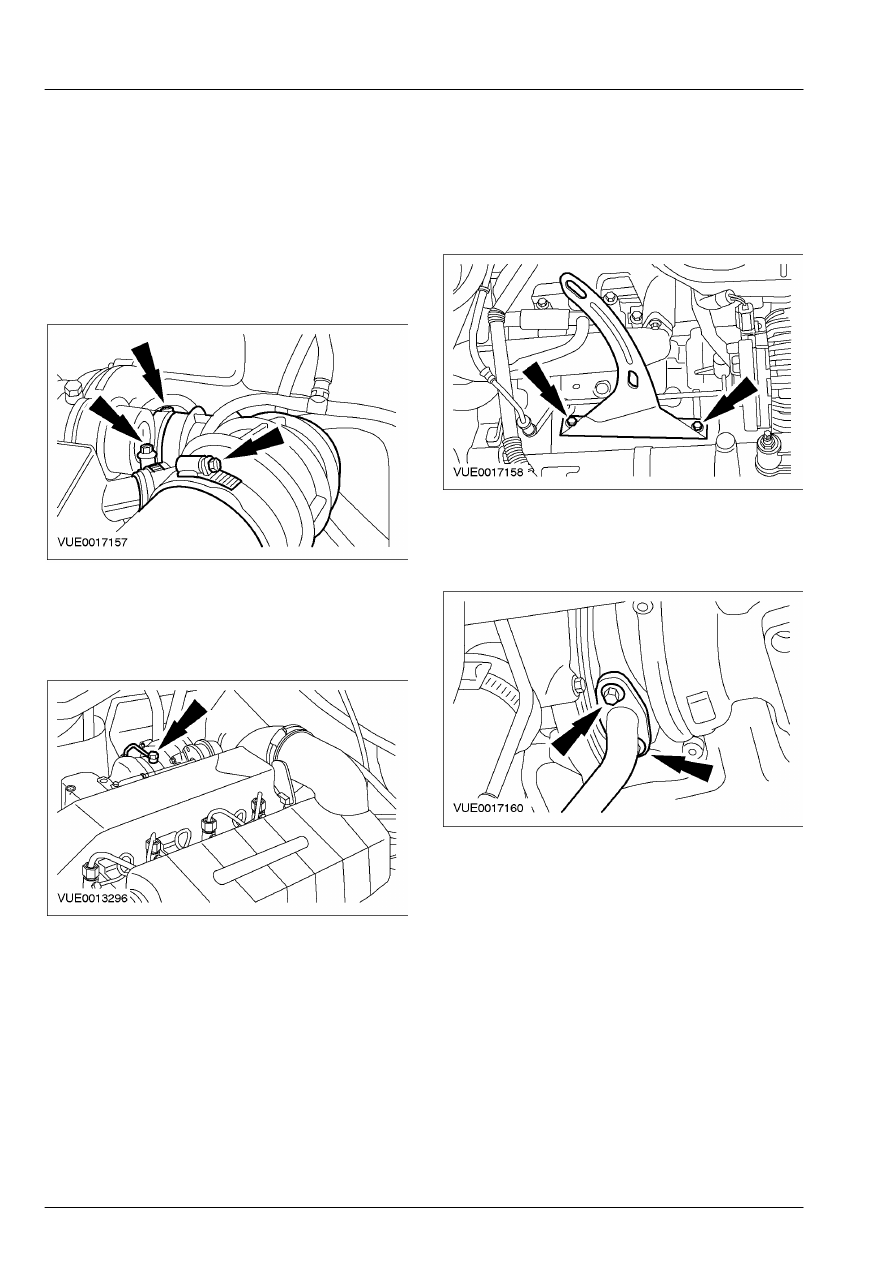

Снятие

Все автомобили
 1.  Снимите трубопровод, идущий от

резонатора системы воздухозабора к
турбокомпрессору.









2.  Отсоедините питающий маслопровод от

турбокомпрессора.

        •  Отбракуйте уплотнительные шайбы за их

дальнейшей ненадобностью.









3.  Снимите каталитический нейтрализатор.

За дополнительной информацией
обратитесь к Разделу 309-00.

 4.  Снимите опорный кронштейн

каталитического нейтрализатора.









5.  Отсоедините возвратный маслопровод от

турбокомпрессора.

        •  Отбракуйте прокладку за  ненадобностью.







303-01B-39

Двигатель — 2.0 л дизель 303-01B-39



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

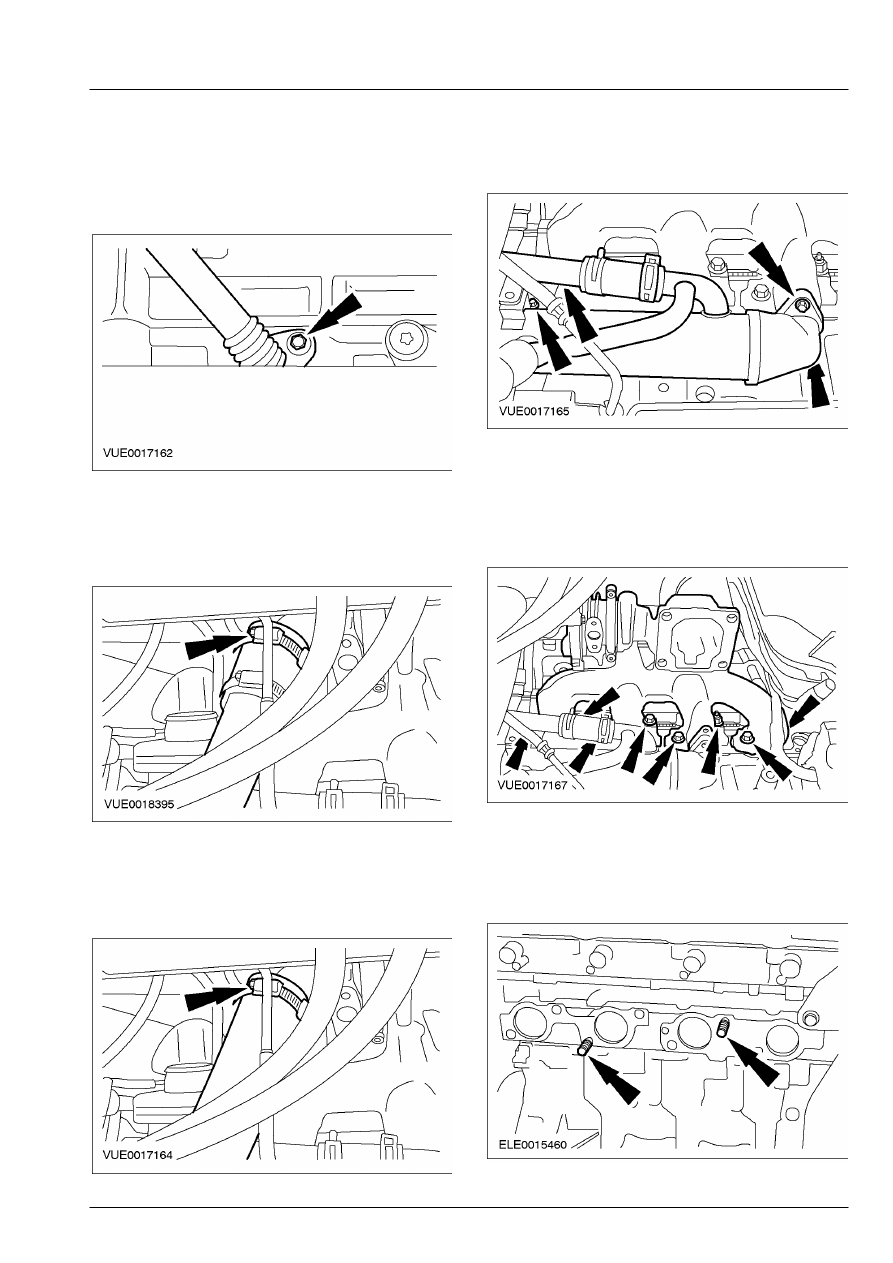

6.  Снимите возвратный маслопровод.

        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.







Автомобили с двигателем 75 л.с.
 7.  Отсоедините трубопровод клапана

рециркуляции отработавших газов (EGR) от
турбокомпрессора.







Автомобили с двигателем 100 л.с.
 8.  Отсоедините впускной трубопровод

охладителя наддувочного воздуха от
турбокомпрессора.









9.  Отсоедините охладитель EGR от

выпускного коллектора.







Все автомобили
  10.  Снимите турбокомпрессор в сборе с

выпускным коллектором.

        •  Отбракуйте прокладки, болты и гайки за  их

дальнейшей ненадобностью.









11.  Выверните шпильки выпускного

коллектора.

        •  Отбракуйте шпильки за их дальнейшей

ненадобностью.
