303-01B-32

Двигатель — 2.0 л дизель 303-01B-32



НА АВТОМОБИЛЕ



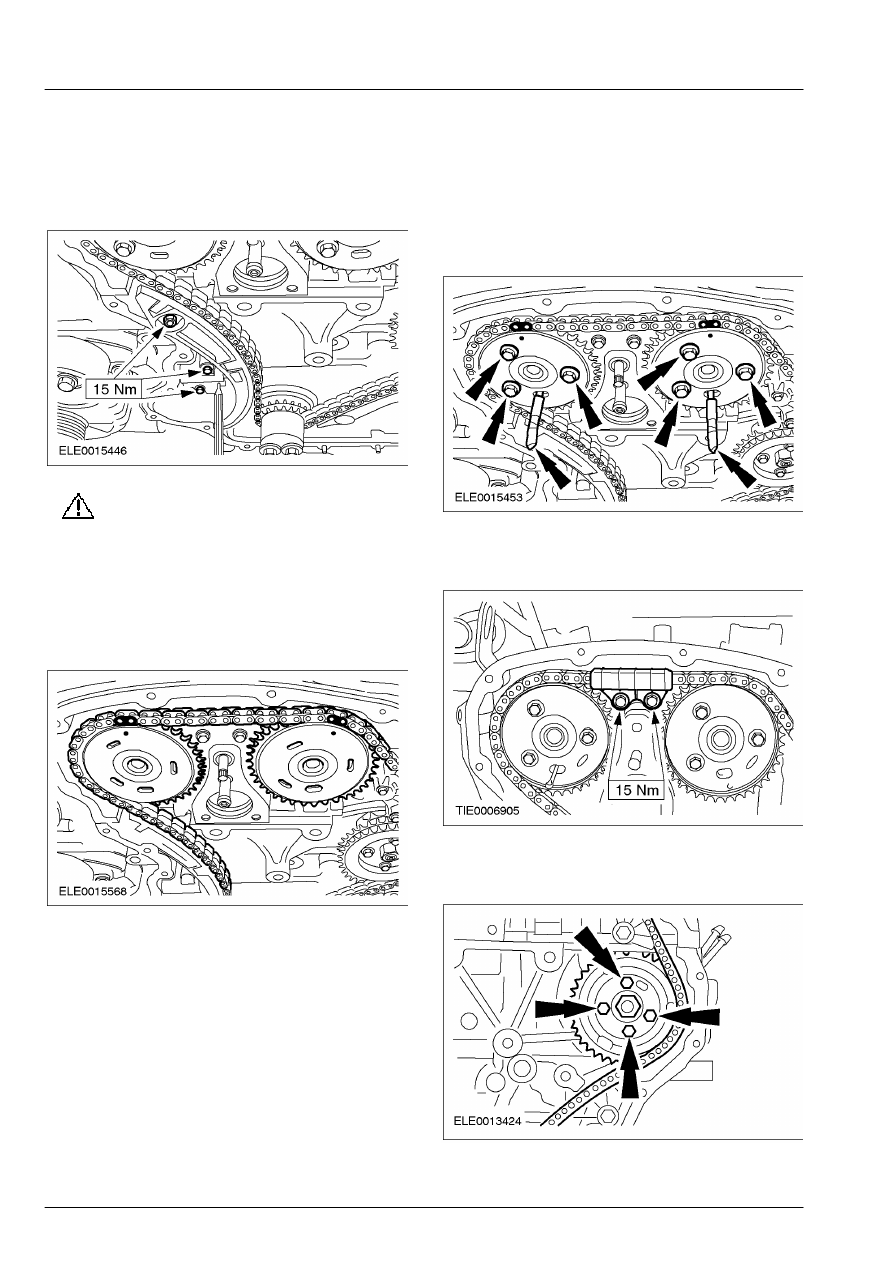

6.  Установите натяжитель цепи

газораспределительного механизма и
правую  направляющую цепи
газораспределительного  механизма.







7.

ПРЕДОСТЕРЕЖЕНИЕ: Медные звенья

цепи  газораспределительного
механизма должны  совпадать с
установочными метками на  звездочках
распределительных валов.

    Установите звездочки  распределительных

валов и цепь  газораспределительного
механизма.







8. ПРИМЕЧАНИЕ: Не затягивайте болты на этой

стадии.

    Вставьте   сверла диаметром 6 мм в

отверстия в звездочках распределительных
валов и установите болты крепления
звездочек распределительных валов.









9.  Установите верхнюю направляющую цепи

газораспределительного механизма.









10.  Отпустите болты крепления звездочки

топливного насоса высокого давления.







303-01B-33

Двигатель — 2.0 л дизель 303-01B-33



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

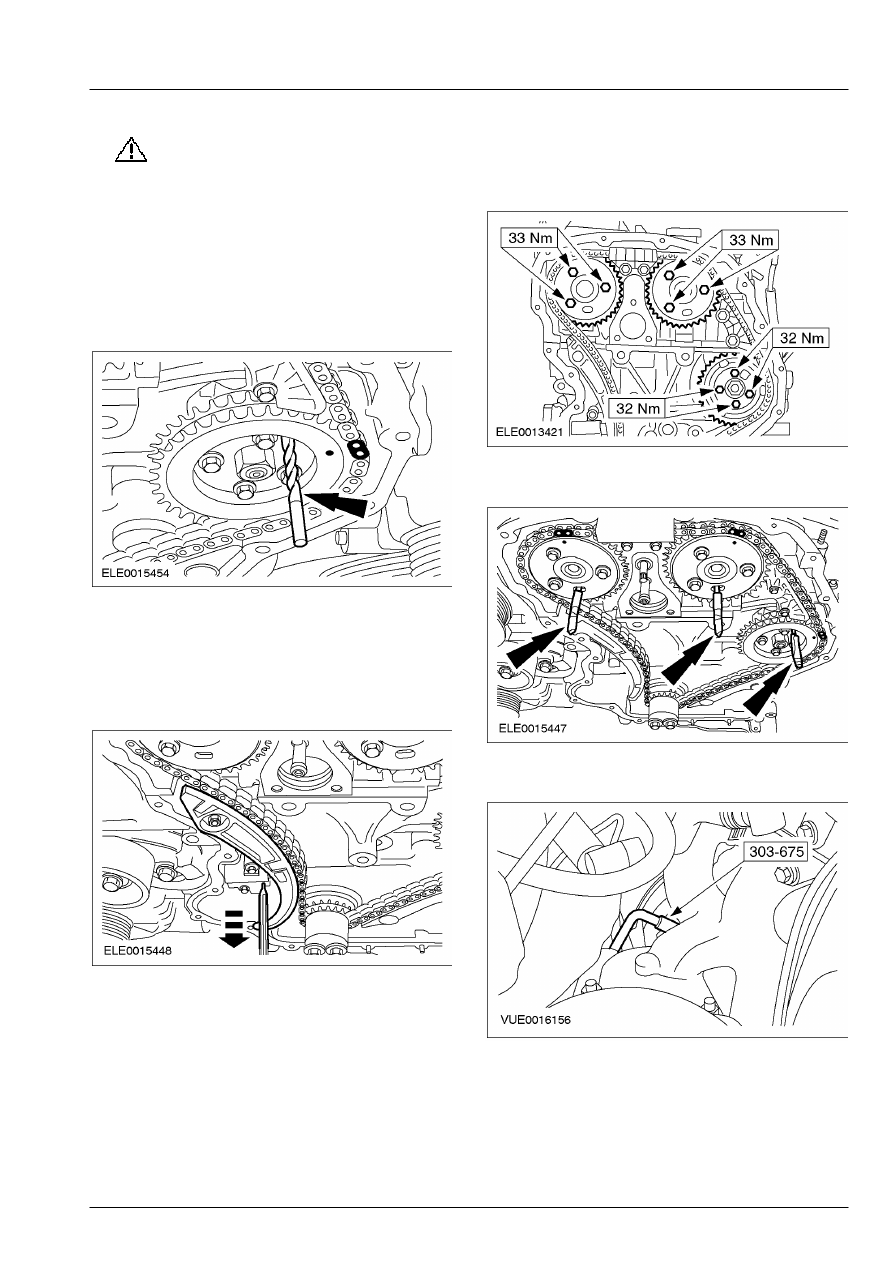

11.

ПРЕДОСТЕРЕЖЕНИЕ: Медное звено

цепи  газораспределительного
механизма должно  совпадать с
установочной  меткой на звездочке
топливного насоса  высокого давления.

    Вставьте   сверло диаметром 6 мм в

отверстие в звездочке топливного насоса
высокого давления и затяните болты
крепления звездочки топливного насоса
высокого давления.







12. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

натяжитель  цепи газораспределительного
механизма  полностью отпущен.

    Отпустите натяжитель цепи

газораспределительного механизма.









13.  Затяните болты крепления звездочек

распределительных валов и топливного
насоса высокого давления.









14.  Извлеките сверла.









15.  Уберите специальный инструмент.







303-01B-34

Двигатель — 2.0 л дизель 303-01B-34



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

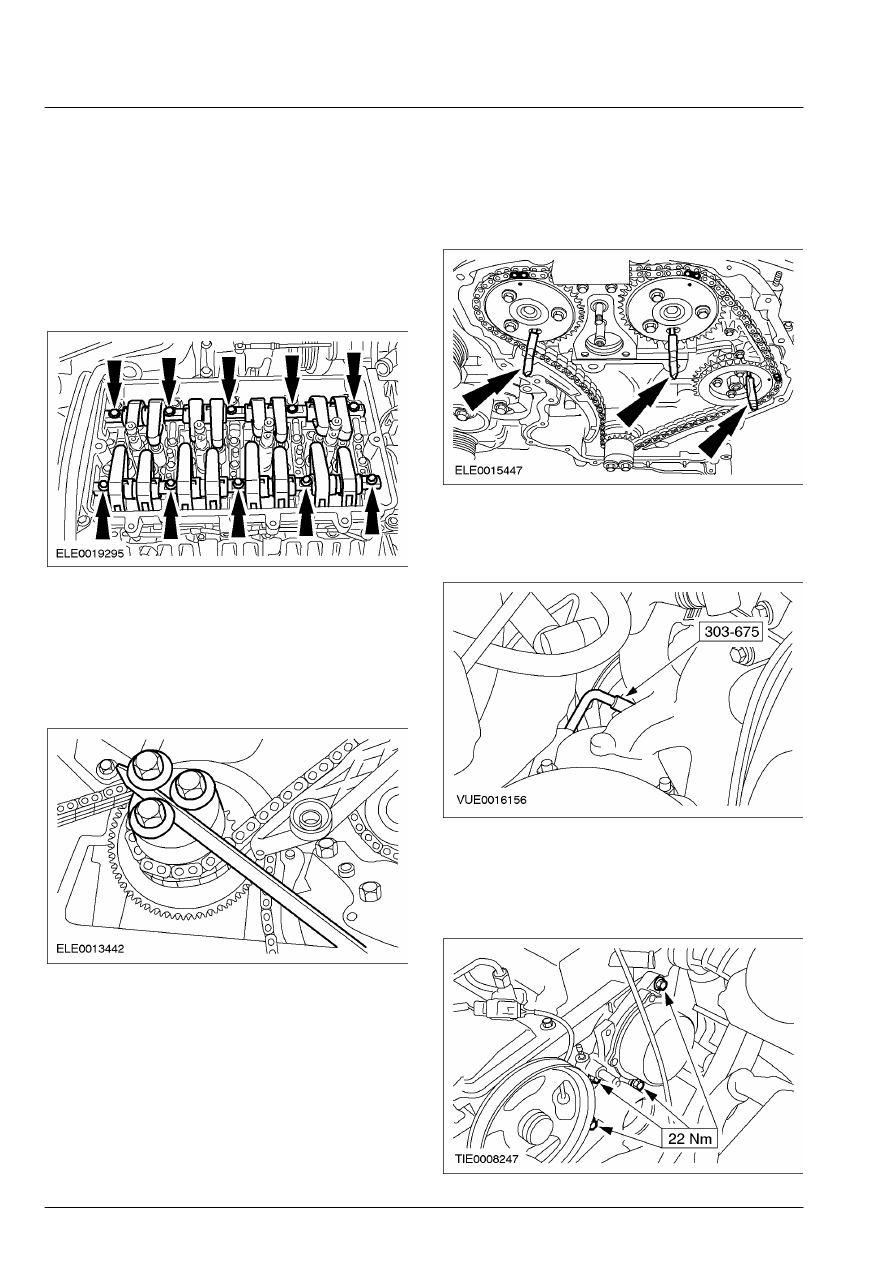

16. ПРИМЕЧАНИЕ: Установите новые болты

крепления  осей клапанных рычагов.

ПРИМЕЧАНИЕ: Масляные отверстия на осях
клапанных  рычагов обращены вниз.
    Установите оси клапанных рычагов.
        •  Затяните болты, работая в две  стадии.
        •  Стадия 1: 13 Нм
        •  Стадия 2: 45 градусов







17. ПРИМЕЧАНИЕ: Двигатель следует

проворачивать  только в нормальном
направлении вращения  коленчатого вала.

    Используя соответствующую отвертку,

проверните двигатель на два оборота по
часовой стрелке.









18.  Проверьте выверку положения

распределительного вала, вставляя
сверла диаметром 6 мм в  отверстия в
звездочках топливного насоса  высокого
давления и распределительного  вала.









19.  Проверьте фазы газораспределения,  для

чего следует вставить специальный
инструмент в отверстие для датчика CKP.









20.  Уберите специальный инструмент и

сверла диаметром 6 мм (3 шт.) .

 21.  Установите болты крепления  вакуумного

насоса системы тормозов.







303-01B-35

Двигатель — 2.0 л дизель 303-01B-35



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

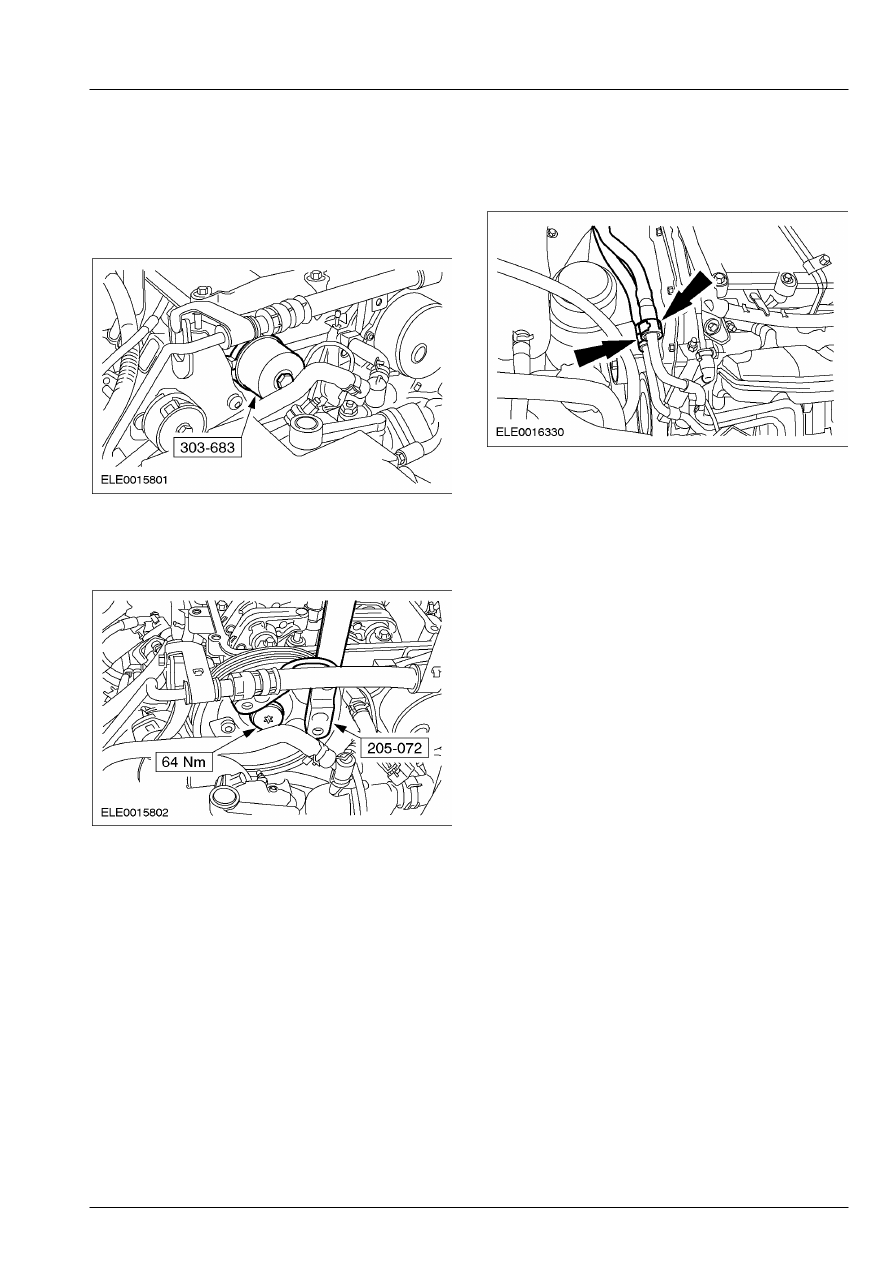

22. ПРИМЕЧАНИЕ: Установите новые масляные

уплотнения распределительных валов.

    Используя специальный инструмент,

установите масляное уплотнение
распределительного вала.









23.  Используя специальный инструмент,

установите шкив ремня насоса усилителя
рулевого управления.









24.  Установите датчик СКР.   За

дополнительной информацией обратитесь
к Разделу 303-14.

 25.  Подсоедините топливопроводы.   За

дополнительной информацией обратитесь
к Разделу 310-00.









26.  Наденьте ремень насоса усилителя

рулевого управления.   За дополнительной
информацией обратитесь к Разделу 303-03.

 27.  Установите переднюю крышку  двигателя.

За дополнительной информацией
обратитесь к главе Передняя крышка
двигателя имеющейся в этом разделе.



 28.  Установите крышку клапанного

механизма.

За дополнительной

информацией обратитесь к главе Крышка
клапанного механизма имеющейся в этом
разделе.
