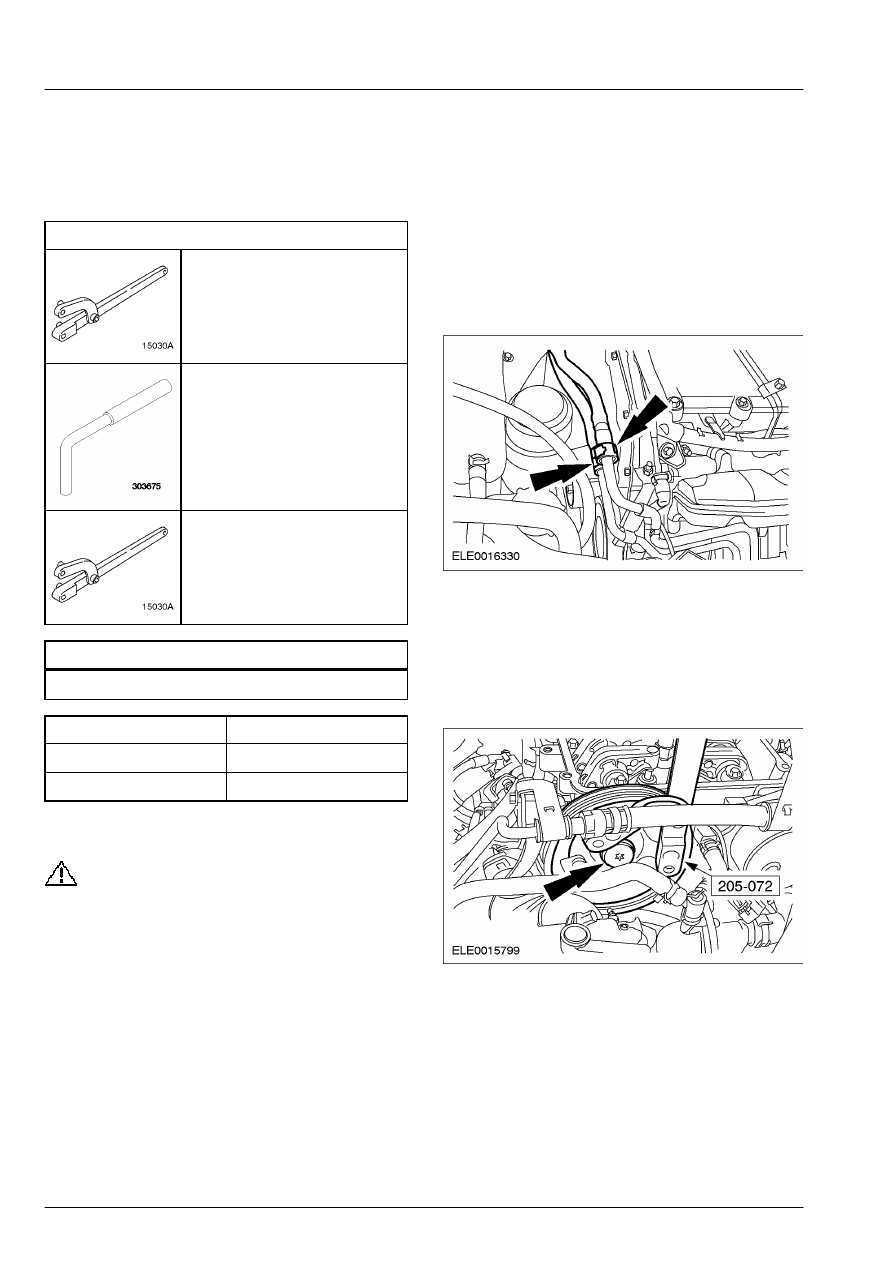

303-01B-28

Двигатель — 2.0 л дизель 303-01B-28



НА АВТОМОБИЛЕ



Распределительные валы (21 284 0)



Специальный инструмент





Универсальный гаечный ключ
для  удерживания фланцев
205-072 (15030А)

Инструмент для выверки
положения  верхней мертвой
точки коленчатого  вала
303-675 (21-234)



Приспособление для
установки  масляного
уплотнения
распределительного  вала
303-683 (21-242)



Общее оборудование





Сверла диаметром 6 мм (3 шт.)



Наименование



Спецификация



Loctite 7070



Loctite 510

WSK-M2G348-A7



Снятие

ПРЕДУПРЕЖДЕНИЕ: Не курите и не

ходите с зажженной  сигаретой или
открытым огнем любого типа  при работе
с элементами или рядом с  элементами,
имеющими отношение к топливу.   В
таких ситуациях всегда присутствуют
высокогорючие смеси, которые могут
воспламениться.   Неследование этим
указаниям в результате  может привести к
травматическим  последствиям.

 1.  Снимите крышку клапанного механизма.

За дополнительной информацией
обратитесь к главе Крышка клапанного
механизма имеющейся в этом разделе.



 2.  Снимите переднюю крышку двигателя.

За

дополнительной информацией обратитесь к

главе Передняя крышка двигателя
имеющейся в этом разделе.



 3.  Снимите ремень насоса усилителя  рулевого

управления.   За дополнительной
информацией обратитесь к Разделу 303-05.

 4.  Отсоедините питающие топливопроводы.

За дополнительной информацией
обратитесь к Разделу 310-00.









5.  Снимите датчик положения коленчатого

вала (СКР).  За дополнительной
информацией обратитесь к Разделу 303-14.

 6.  Используя специальный инструмент,

снимите шкив ремня насоса усилителя
рулевого управления.







303-01B-29

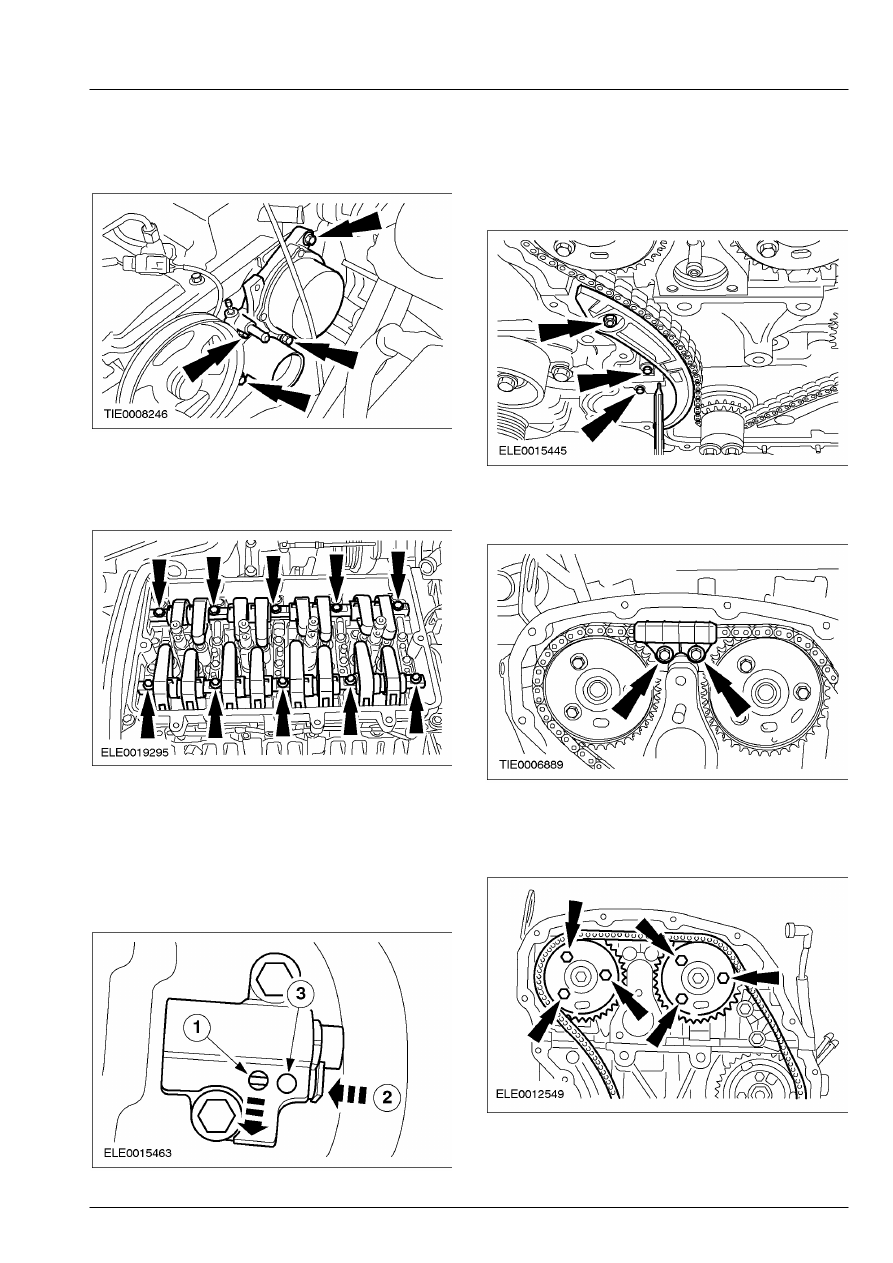

Двигатель — 2.0 л дизель 303-01B-29



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



7.  Выверните болты крепления вакуумного

насоса системы тормозов.









8.  Снимите оси клапанных рычагов.

        •  Отбракуйте болты крепления за их

дальнейшей ненадобностью.









9.  Ослабьте натяжение и застопорьте

натяжитель цепи газораспределительного
механизма.

       1. Втяните собачку.
       2. Нажмите на фиксатор.
       3. Вставьте штифт.









10.  Снимите натяжитель цепи

газораспределительного механизма и
правую  направляющую цепи
газораспределительного  механизма.









11.  Снимите верхнюю направляющую цепи

газораспределительного механизма.









12.  Снимите звездочки распределительных

валов и цепь газораспределительного
механизма.







303-01B-30

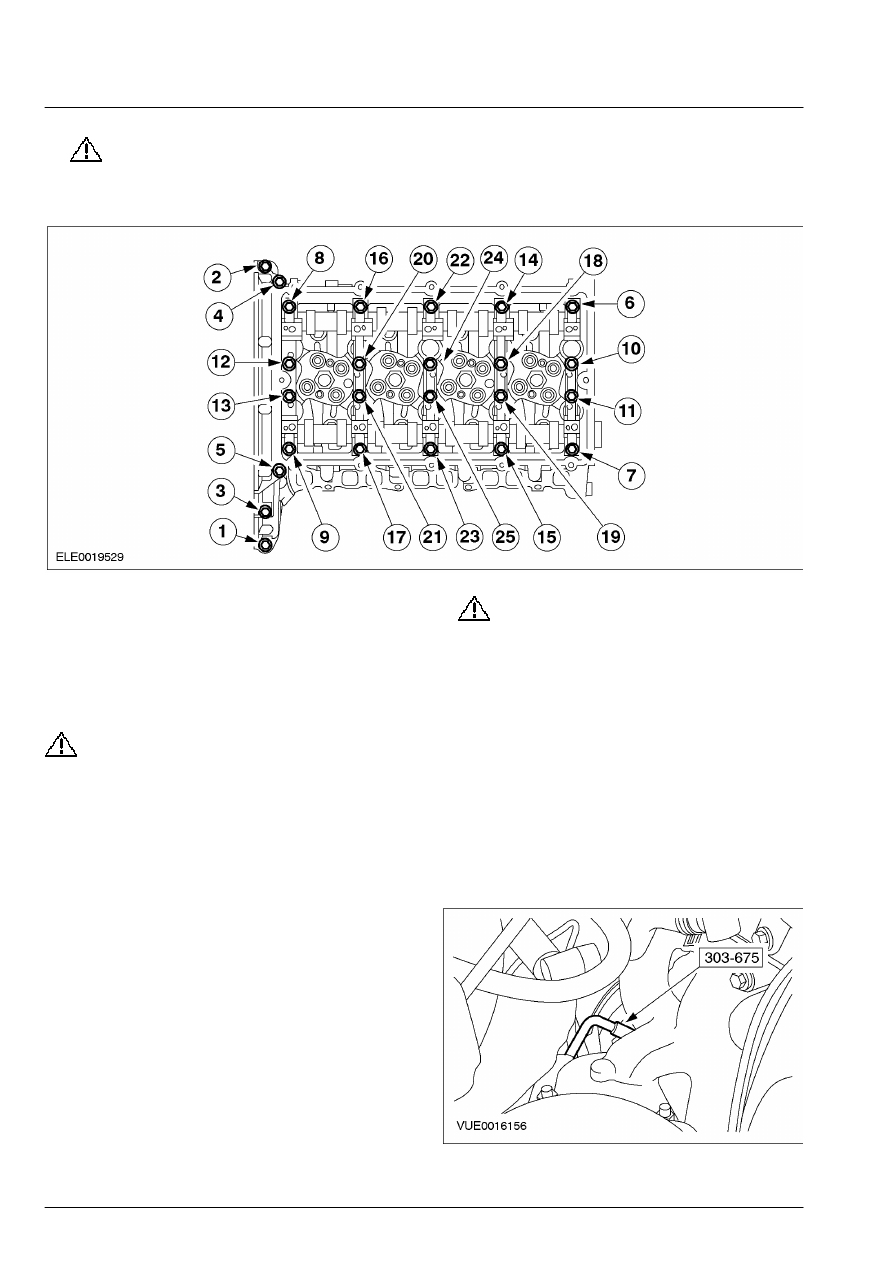

Двигатель — 2.0 л дизель 303-01B-30



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

13.

ПРЕДОСТЕРЕЖЕНИЕ: Выверните

болты держателя  распределительных
валов, работая в  указанной
последовательности.

    Снимите держатель распределительных

валов.






14.  Снимите распределительные валы.

        •  Отбракуйте масляные уплотнения

распределительных валов за их дальнейшей
ненадобностью.

Установка

ПРЕДУПРЕЖДЕНИЕ: Не курите и не

ходите с зажженной  сигаретой или
открытым огнем любого типа  при работе
с элементами или рядом с  элементами,
имеющими отношение к топливу.   В
таких ситуациях всегда присутствуют
высокогорючие смеси, которые могут
воспламениться.   Неследование этим
указаниям в результате  может привести к
травматическим  последствиям.

 1.  Очистите сопрягаемые поверхности

держателя распределительных валов и
головки цилиндров, используя Loctite 7070.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Не следует

проворачивать двигатель,  когда
специальный инструмент полностью
вставлен в маховик.   Неследование
этому указанию может  привести к
повреждению отверстия для  датчика
CKP..

ПРИМЕЧАНИЕ: Двигатель следует
проворачивать  только в нормальном направлении
вращения  коленчатого вала.
    Проверните двигатель в положение 50

градусов перед верхней мертвой точкой
(BTDC) и  вставьте специальный
инструмент через  отверстие для датчика
CKP.







303-01B-31

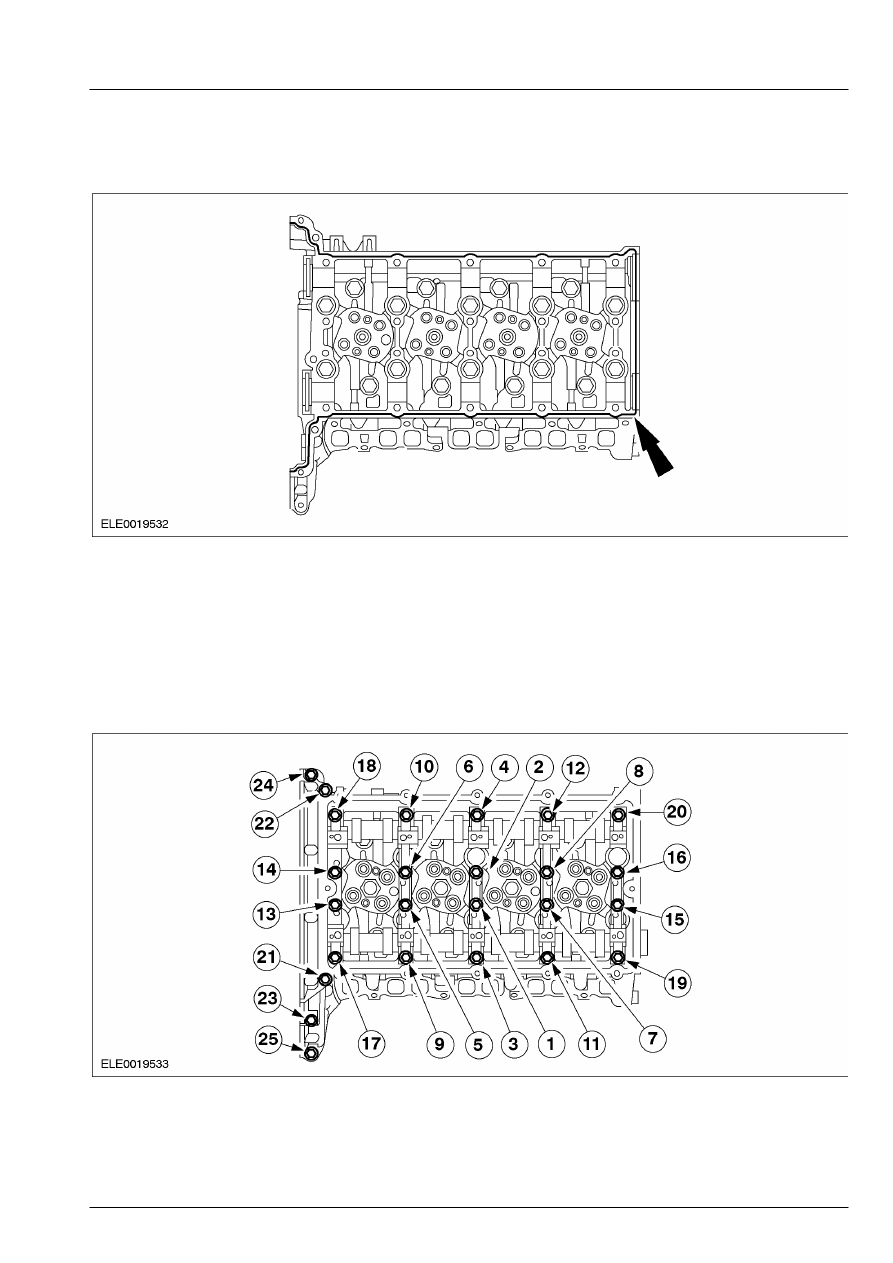

Двигатель — 2.0 л дизель 303-01B-31



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



3.  Используя герметик   Loctite 510 , нанесите

уплотнительный валик диаметром 2.5 мм на

сопрягаемую поверхность головки
цилиндров.






4.  Установите распределительные  валы.

 5.  Установите держатель  распределительных

валов.

        •  Затяните болты, работая в указанной

последовательности в две стадии.

        •  Стадия 1: Затяните болты с 1 по 22  усилием

23 Нм.

        •  Стадия 2: Затяните болты с 23 по 25

усилием 10 Нм.
