Ford Transit (2001 год). Руководство - часть 155

303-01B-20

Двигатель — 2.0 л дизель 303-01B-20



НА АВТОМОБИЛЕ

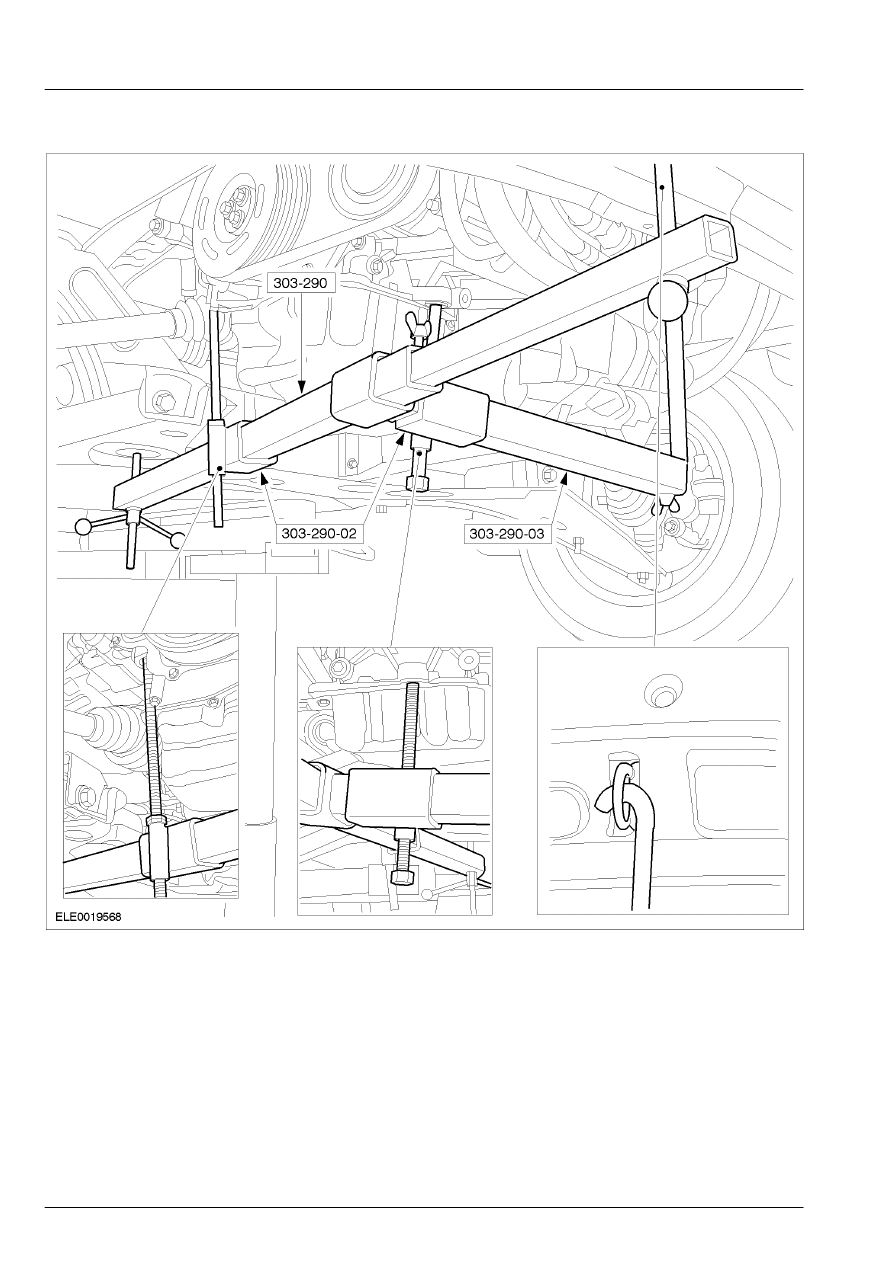

3.  Установите специальные  инструменты.

303-01B-21

Двигатель — 2.0 л дизель 303-01B-21



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

 4.  Снимите переднюю опору двигателя.









5.  Используя специальный инструмент,

снимите шкив коленчатого вала.









6.  Используя специальный инструмент,

снимите переднее масляное уплотнение
коленчатого вала.

        •  Отбракуйте уплотнение за его  дальнейшей

ненадобностью.









7.  Снимите гайки и болт крепления  передней

крышки двигателя.

        •  2 гайки.
        •  20 болтов.







8.

ПРЕДОСТЕРЕЖЕНИЕ: Не

деформируйте переднюю крышку
двигателя.

ПРЕДОСТЕРЕЖЕНИЕ: На протяжении

всего процесса снятия  периодически и
часто смазывайте шпатели  моторным
маслом.

    Используя два таких инструмента, как

шпатель, снимите  переднюю крышку
двигателя.

        •  Используйте один шпатель, чтобы помочь

введению второго шпателя. Затем ведите
шпателем в направлении против часовой
стрелки по контуру передней крышки
двигателя.







303-01B-22

Двигатель — 2.0 л дизель 303-01B-22



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

Установка



1.  Очистите сопрягаемые поверхности

двигателя и передней крышки двигателя,
используя для этого    Loctite 7070.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Установите

переднюю крышку двигателя в  течение
пяти минут после нанесения  герметика.

    Используя    герметик  нанесите

уплотнительный валик диаметром 3  мм на
переднюю крышку двигателя.









3.  Используя специальный инструмент,

установите переднюю крышку двигателя.









4.  Установите гайки и болты крепления

передней крышки двигателя.

        •  2 гайки.
        •  20 болтов.







5. ПРИМЕЧАНИЕ: Установите новое переднее

масляное  уплотнение коленчатого вала.

ПРИМЕЧАНИЕ: Новое переднее масляное
уплотнение  коленчатого вала поставляется с
установочной втулкой, которая должна быть
удалена в процессе установки
    Используя специальный инструмент,

установите переднее масляное уплотнение
коленчатого вала.







303-01B-23

Двигатель — 2.0 л дизель 303-01B-23



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



6.  Установите переднюю опору  двигателя.









7.  Снимите опорную балку двигателя.

8.

ПРЕДОСТЕРЕЖЕНИЕ: Болты

крепления шкива коленчатого вала
следует использовать только три раза.

ПРИМЕЧАНИЕ: Отметьте кернером головки
болтов  крепления шкива коленчатого вала, чтобы
указать на их повторное использование.
    Используя специальный инструмент,

установите шкив коленчатого вала.

        •  Затяните болты, работая в две  стадии.
        •  Стадия 1: 30 Нм
        •  Стадия 2: 90 градусов









9.  Установите генератор.    За дополнительной

информацией обратитесь к Разделу 414-02.
