УСТАНОВКА (ПОДОЛЖЕНИЕ)



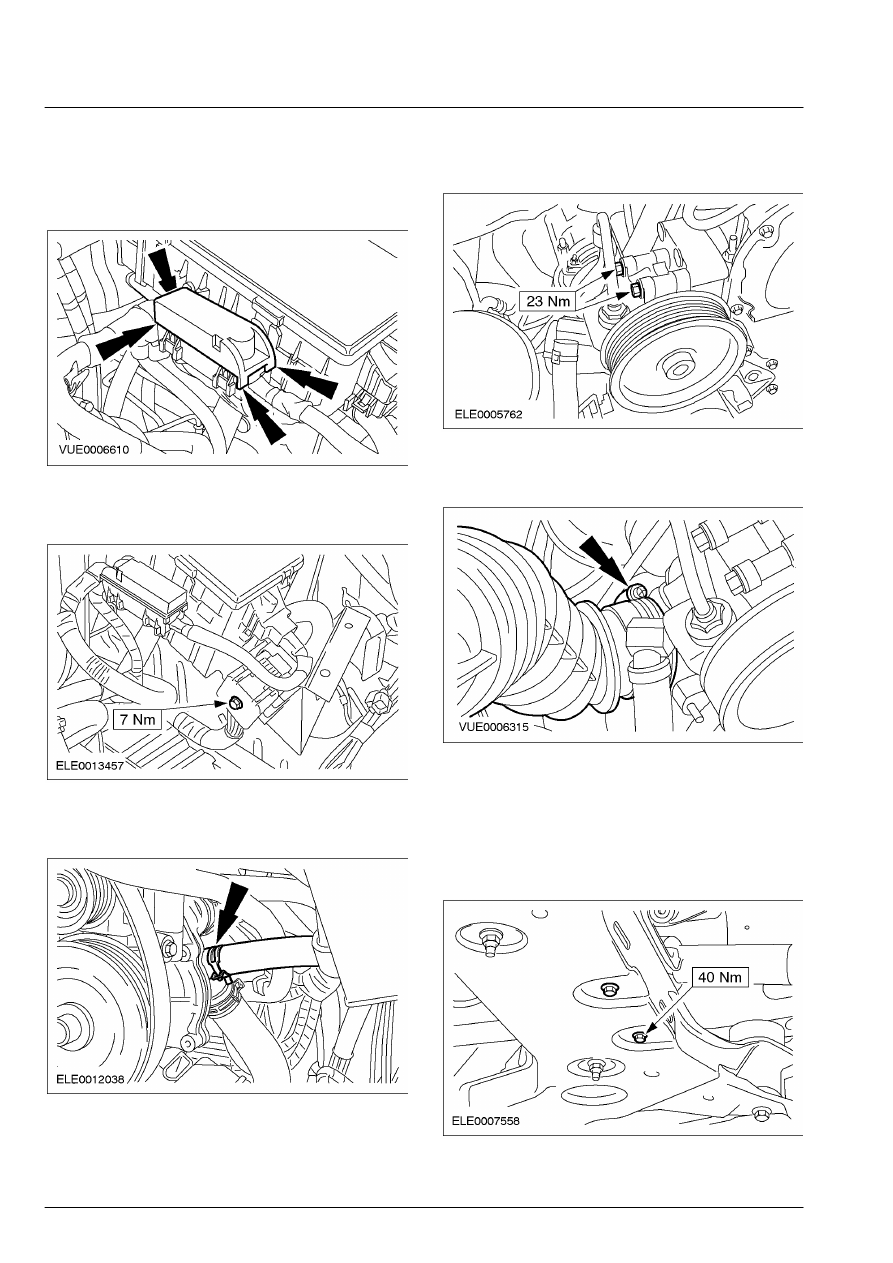

18.  Установите крышку элемента для

подсоединения соединительных проводов
для  запуска с помощью дополнительного
(внешнего) аккумулятора..









19.  Состыкуйте штекерный разъем жгута

электропроводки двигателя.









20.  Подсоедините шланг охлаждающей

жидкости к водяному насосу.









21.  Подсоедините насос усилителя рулевого

управления к двигателю (четыре болта).









22.  Подсоедините выпускной трубопровод

воздушного фильтра к турбокомпрессору.









23.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь
к Разделу 100-02.

 24.  Установите болты крепления опорной

подушки коробки передач к поперечине
переднего моста.







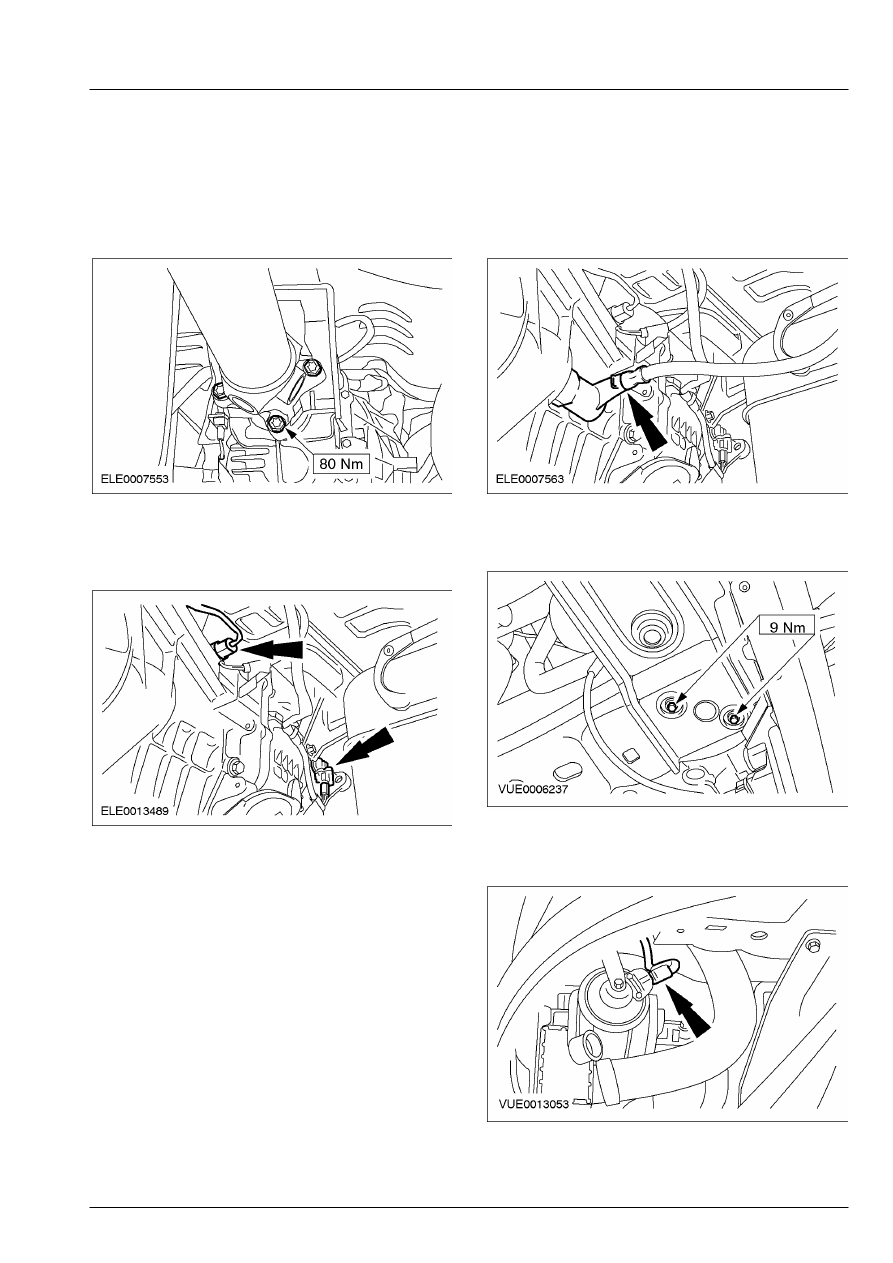

303-01A-121

Двигатель — 2.4 л дизель 303-01A-121



УСТАНОВКА (ПОДОЛЖЕНИЕ)

25. ПРИМЕЧАНИЕ: Совместите отметку на

фланце  карданного вала с отметкой на фланце
вторичного вала коробки передач.

    Подсоедините карданный вал к фланцу

вторичного вала коробки передач.









26.  Состыкуйте штекерные разъемы

переключателя фонарей заднего хода и
датчика скорости автомобиля (VSS).







27. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

шток рабочего  цилиндра сцепления правильно
сцеплен с  рычагом выключения сцепления.

    Подсоедините рабочий цилиндр  сцепления

к коробке передач.









28.  Установите радиатор и опорный

кронштейн радиатора (четыре болта).









29.  Состыкуйте электрический разъем

звукового сигнала.







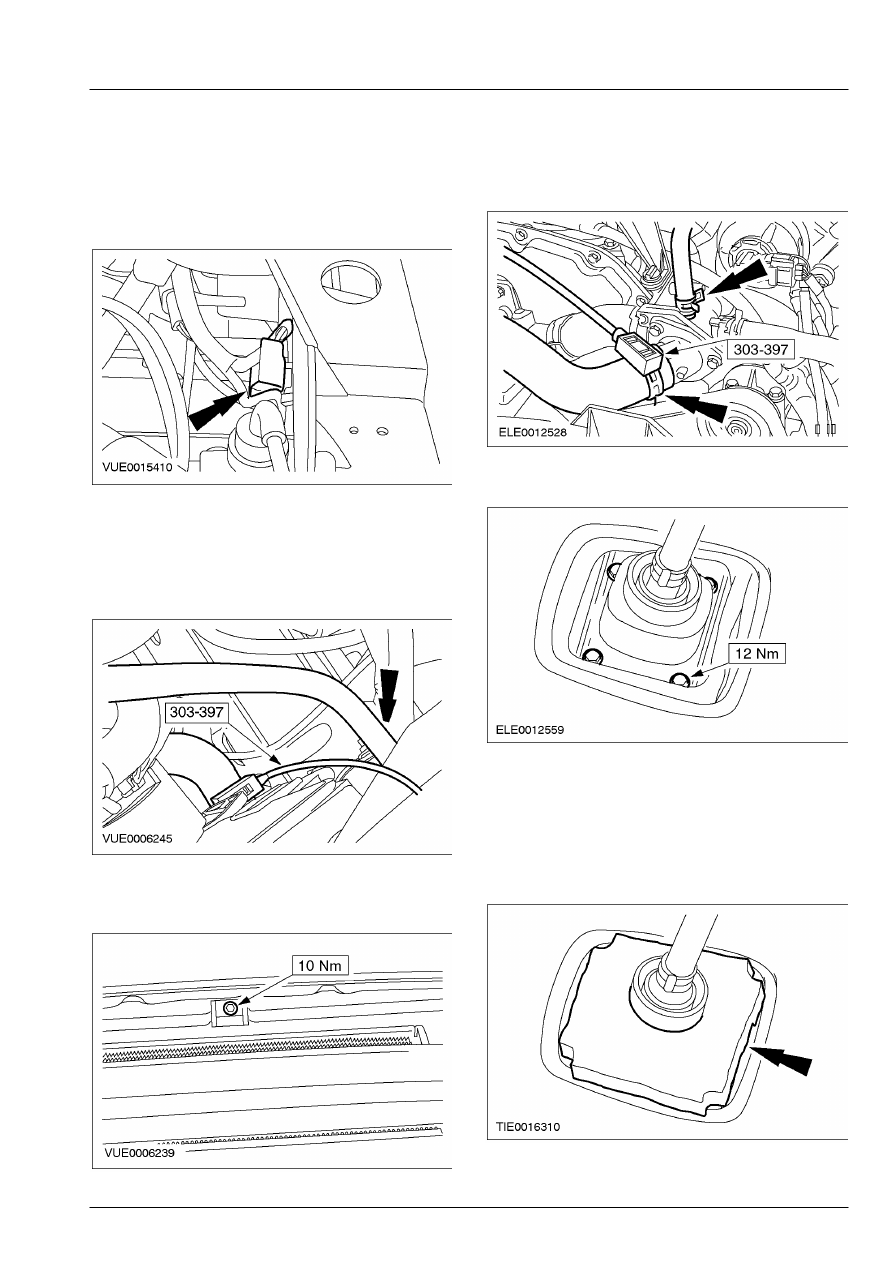

303-01A-122

Двигатель — 2.4 л дизель 303-01A-122



УСТАНОВКА (ПОДОЛЖЕНИЕ)

Вариант "шасси" 4.25 т с одиночной  кабиной
  30.  Установите нижний элемент переднего

бампера.







Все автомобили
  31.  Опустите автомобиль.
Автомобили с системой рециркуляции
отработавших газов (EGR)
  32.  Подсоедините выпускной трубопровод

охладителя наддувочного воздуха к
клапану  EGR.







Все автомобили
  33.  Подсоедините впускной трубопровод

охладителя наддувочного воздуха к
турбокомпрессору.







Автомобили с EGR
  34.  Состыкуйте штекерный разъем

регулирующего вакуумного
электромагнитного клапана EGR.









35.  Подсоедините вакуумные магистрали

вакуумного регулирующего
электромагнитного клапана EGR.

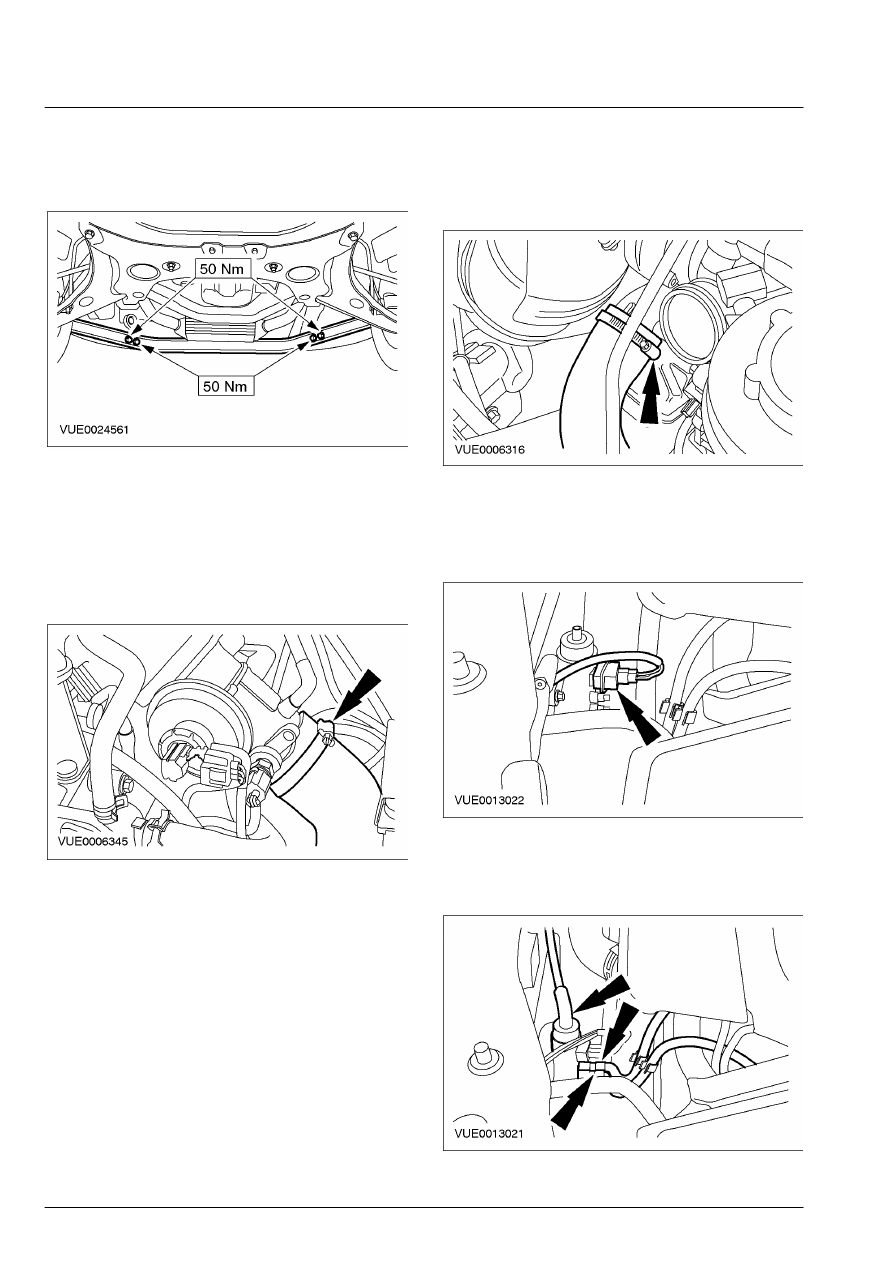

303-01A-123

Двигатель — 2.4 л дизель 303-01A-123



УСТАНОВКА (ПОДОЛЖЕНИЕ)

Автомобили с системой воздушного
кондиционирования
  36.  Состыкуйте штекерный разъем

электродвигателя вентилятора
охлаждения.







Все автомобили
  37.  Используя специальный инструмент,

подсоедините шланг расширительного
бачка  системы охлаждения и нижний
шланг  радиатора.









38.  Установите нижний болт опорного

кронштейна радиатора.









39.  Используя специальный инструмент,

подсоедините шланги охлаждающей
жидкости к  корпусу термостата.









40.  Установите укороченный рычаг.







41. ПРИМЕЧАНИЕ: Шероховатая поверхность

изолирующей  прокладки должна быть
обращена вверх.

    Установите изолирующую прокладку

рычажного механизма переключения
передач.
