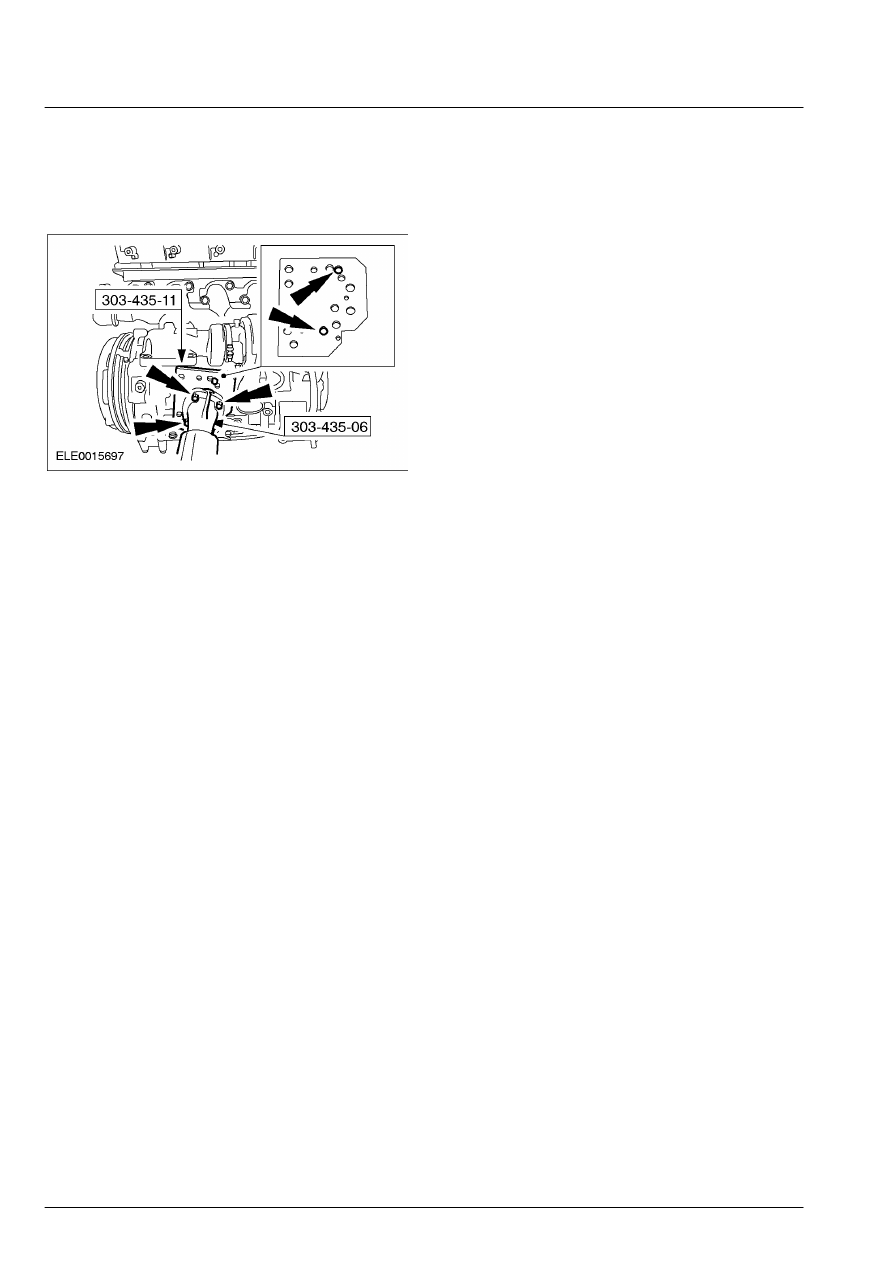

Двигатель — 2.4 л дизель 303-01A-116



СБОРКА (ПОДОЛЖЕНИЕ)

технологического  стенда (    стенд для
двигателя).

 104.   Снимите с двигателя опорный

кронштейн.







303-01A-117

Двигатель — 2.4 л дизель 303-01A-117



УСТАНОВКА



УСТАНОВКА

Двигатель — В комплектацию автомобиля входит: рециркуляция отходящих газов

(EGR) (21 134 0)



Специальный инструмент





Приспособление для снятия/
установки  хомутов шлангов
охлаждающей жидкости
303-397 (24-003)



Общее оборудование





Кран для подъема двигателя

Подкатной домкрат

Подставки для моста



Наименование



Спецификация



Консистентная смазка WSD-M1C238-A



Установка

Все автомобили

1.

ПРЕДУПРЕЖДЕНИЕ: Не курите и не

ходите с зажженной  сигаретой или
открытым огнем любого типа  при
работе с элементами или рядом с
элементами, имеющими отношение к
топливу.  В таких ситуациях всегда
присутствуют высокогорючие смеси,
которые  могут воспламениться.
Неследование этим  указаниям в
результате может привести к
травматическим последствиям.

    Проверьте направляющий подшипник на

наличие повреждений.  При необходимости
установите  новый направляющий
подшипник.    За дополнительной
информацией обратитесь к Разделу 308-01A /
308-01B.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Не наносите

смазку на вновь  устанавливаемый
направляющий  подшипник.

    Нанесите на направляющий подшипник

приблизительно один грамм смазки; для
этого  используется     консистентная смазка
.

3.

ПРЕДОСТЕРЕЖЕНИЕ: Не наклоняйте

коробку передач в  процессе установки.
Это может привести к  повреждению
направляющего подшипника.

    Установите коробку передач на  двигатель.

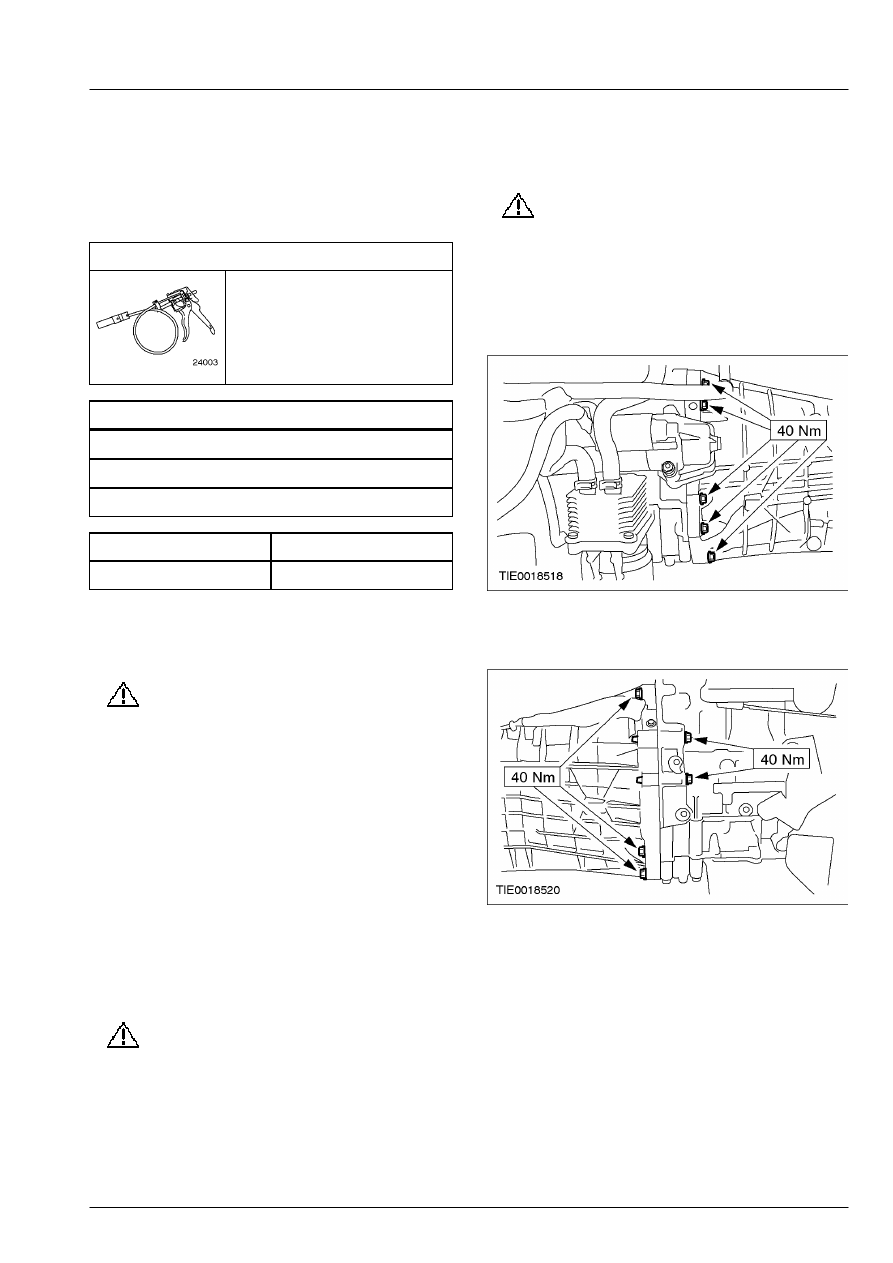

 4.  Установите левые болты крепления

коробки передач.









5.  Установите правые болты крепления

коробки передач.







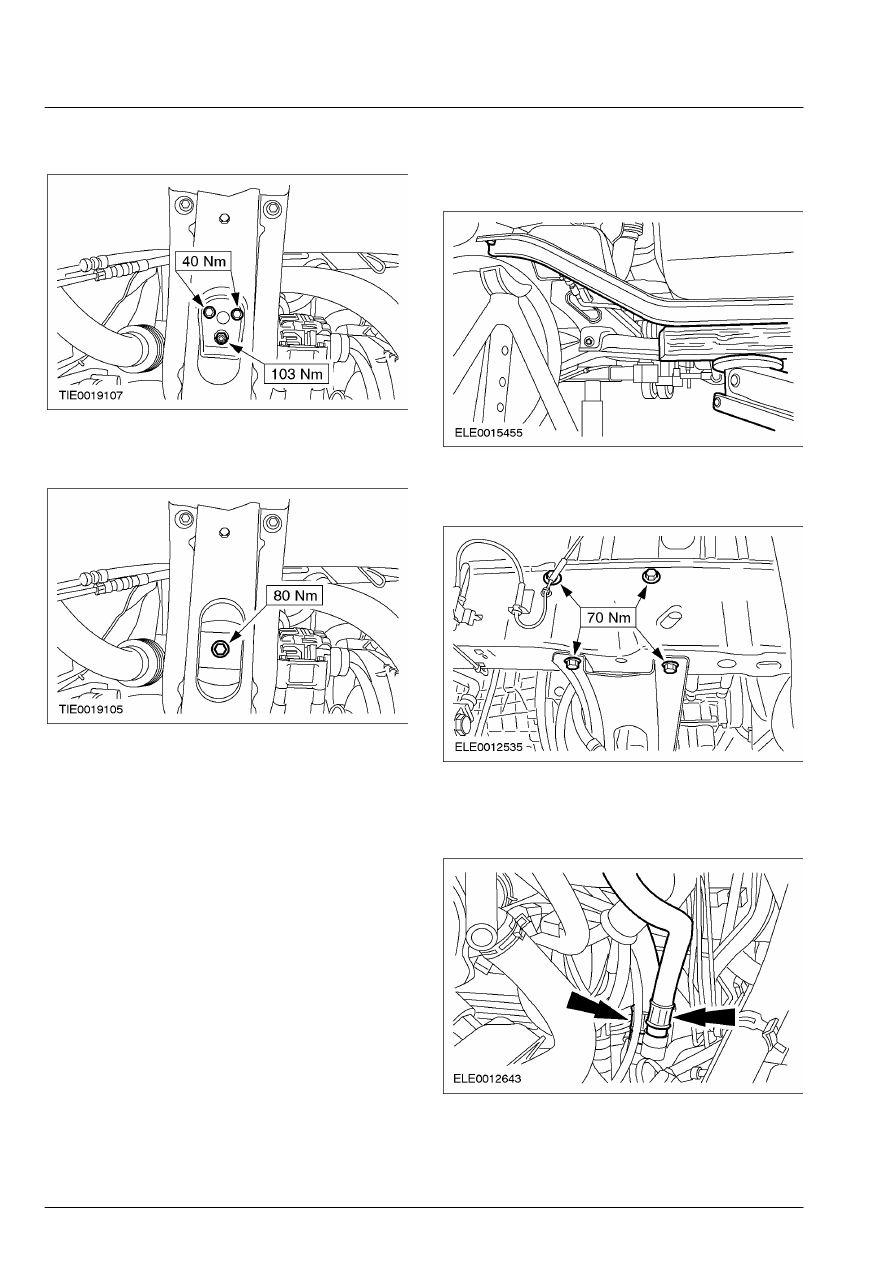

303-01A-118

Двигатель — 2.4 л дизель 303-01A-118



УСТАНОВКА (ПОДОЛЖЕНИЕ)



6.  Установите поперечину двигателя.









7.  Установите гаситель вибраций (демпфер)

на поперечину двигателя.









8.  Используя соответствующий     кран для

подъема двигателя и воспользовавшись
помощью другого  техника, поднимите
двигатель в сборе с  коробкой передач за
соответствующую  проушину и подкатите
автомобиль вперед.

 9.  Опустите     кран для подъема двигателя  и

поставьтее поперечину двигателя и  коробку
передач на соответствующие    подставки
для моста.

 10.  Используя соответствующий    подкатной

домкрат ,  подставленный под поперечину
двигателя,  поднимите двигатель.









11.  Установите болты крепления поперечины

двигателя.







Автомобили с дополнительным  отопителем
  12.  Подсоедините шланги дополнительного

отопителя.







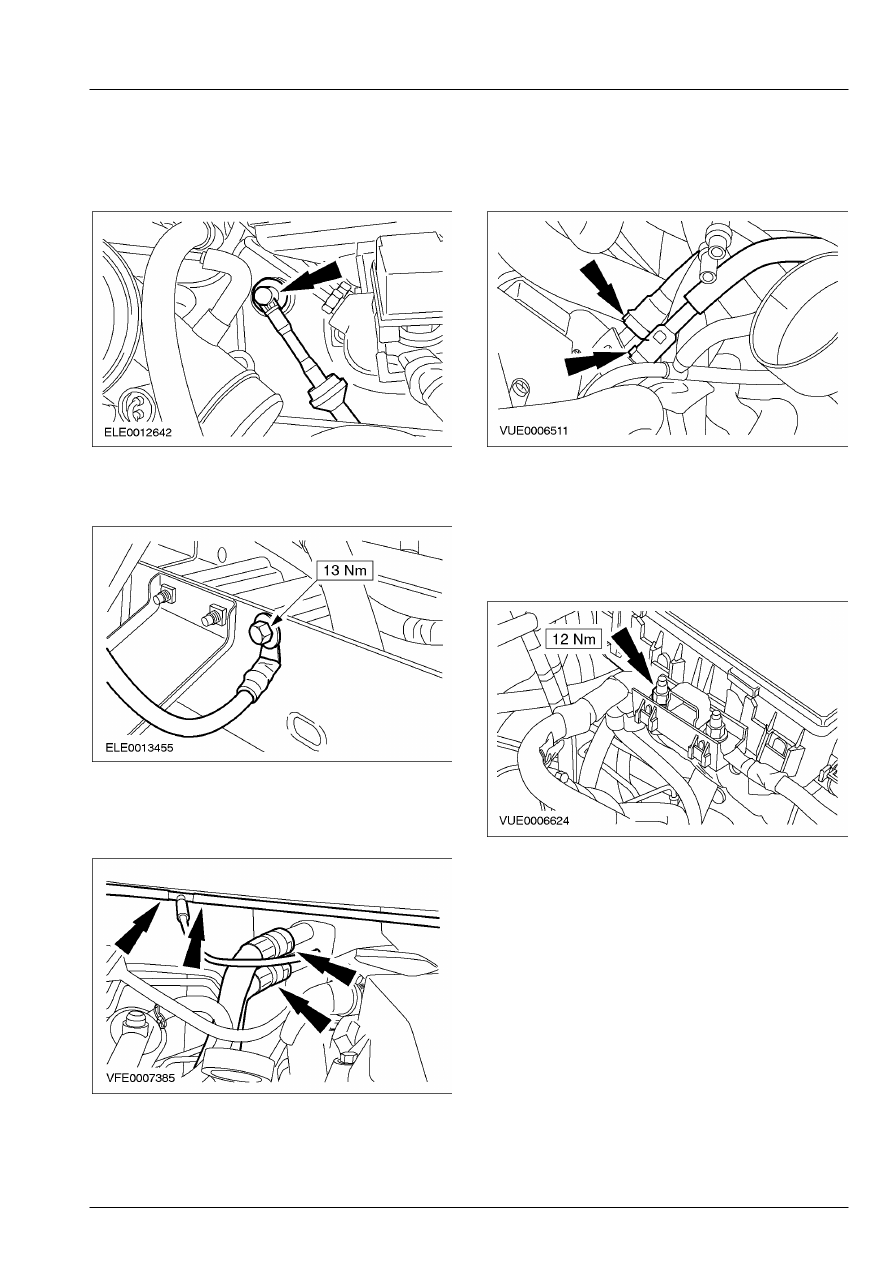

303-01A-119

Двигатель — 2.4 л дизель 303-01A-119



УСТАНОВКА (ПОДОЛЖЕНИЕ)

Все автомобили
  13.  Подсоедините вакуумный шланг к

вакуумному усилителю тормозов.









14.  Подсоедините провод заземления

двигателя к лонжерону.









15.  Подсоедините шланги охлаждающей

жидкости и вакуумные шланги к
сердцевине  отопителя.









16.  Подсоедините питающие и возвратный

топливопроводы к топливному насосу
высокого давления.









17.  Подсоедините провод, идущий от

аккумулятора к электромагниту стартера,
к  элементу для подсоединения
соединительных  проводов для запуска с
помощью  дополнительного (внешнего)
аккумулятора..
