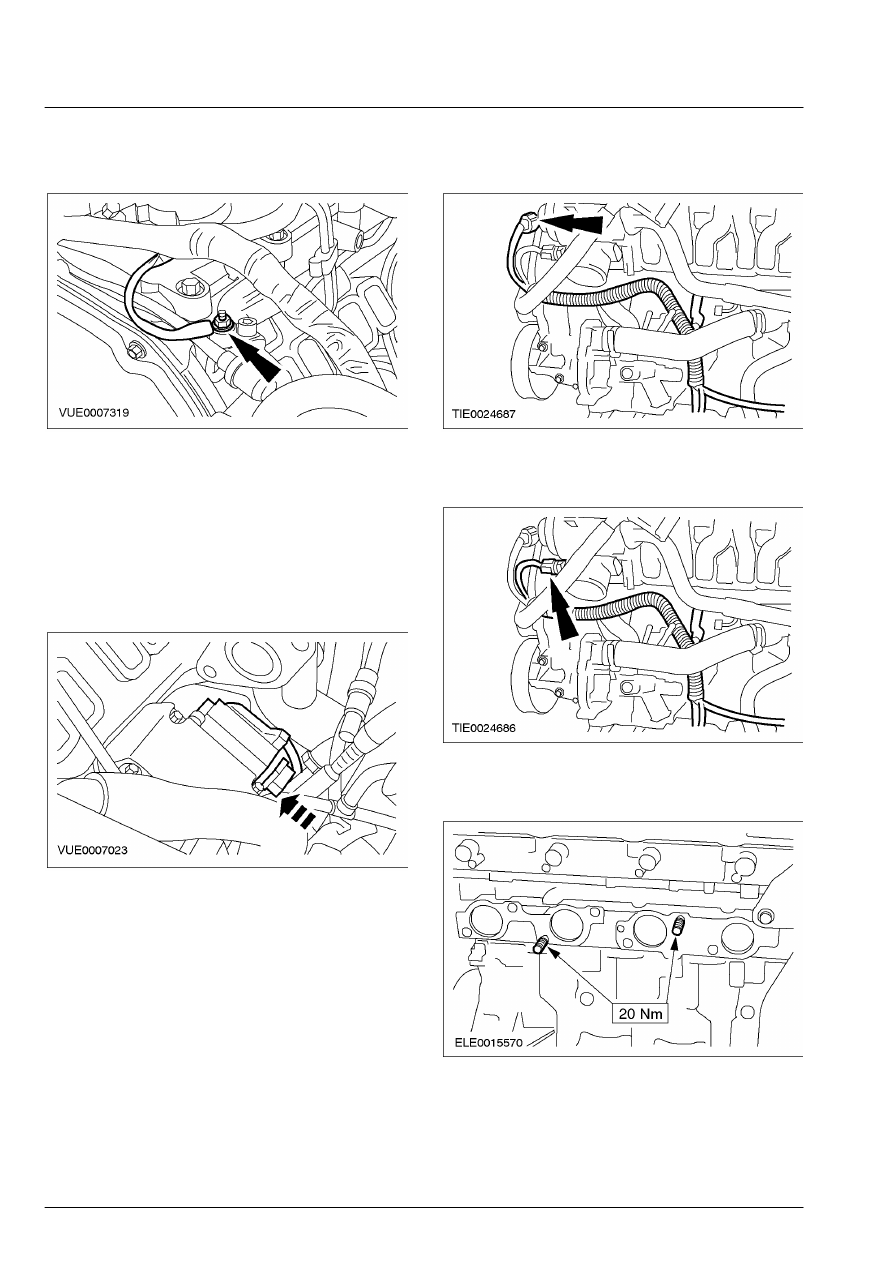

81.  Состыкуйте штекерные разъемы свечей

подогрева.







82. ПРИМЕЧАНИЕ: Удостоверьтесь в чистоте

контактов  штекерного разъема блока
управления  топливным насосом высокого
давления.

    Состыкуйте штекерный разъем блока

управления топливным насосом высокого
давления.

        •  Установите на место стопорный  элемент.









83.  Состыкуйте штекерный разъем реле

давления масла.

 84.  Состыкуйте штекерный разъем датчика

температуры воздухозабора (IAT).









85.  Состыкуйте штекерный разъем клапана

рециркуляции отработавших газов (EGR).









86.  Установите новые шпильки выпускного

коллектора.







303-01A-113

Двигатель — 2.4 л дизель 303-01A-113



СБОРКА (ПОДОЛЖЕНИЕ)

87. ПРИМЕЧАНИЕ: Установите новые гайки,

болты и  прокладку выпускного коллектора.

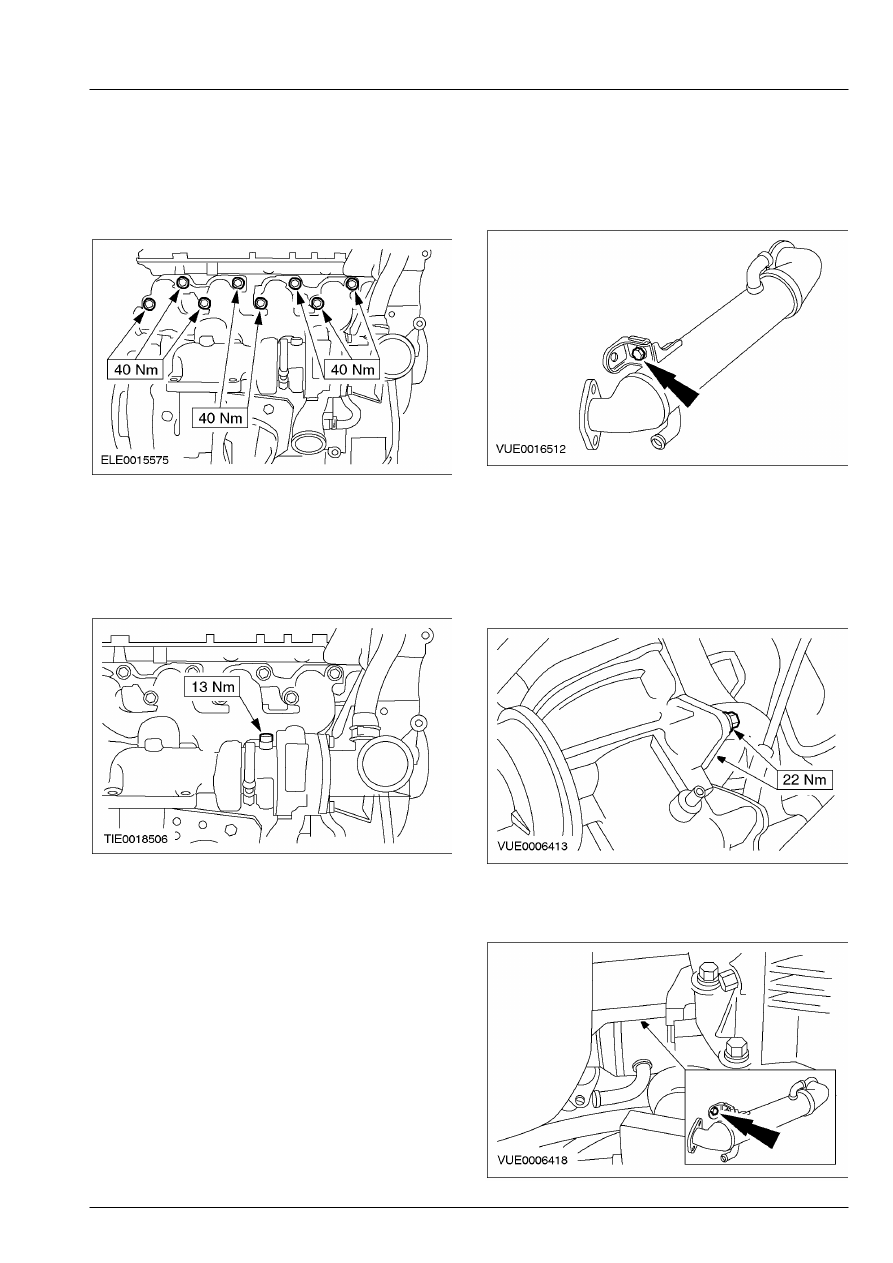

    Установите выпускной коллектор в сборе

с турбокомпрессором.







88. ПРИМЕЧАНИЕ: Установите новые

уплотнительные шайбы  питающего
маслопровода.

    Подсоедините питающий маслопровод к

турбокомпрессору.







Автомобили с охладителем рециркуляции
отработавших газов (EGR)
  89.  Отпустите болт крепления опорного

кронштейна к охладителю EGR.







90. ПРИМЕЧАНИЕ: Установите новый

трубопровод, идущий  от охладителя EGR к
клапану EGR.

    Подсоедините к клапану EGR трубопровод,

идущий от охладителя EGR к клапану
EGR.









91.  Свободно, не затягивая установите

охладитель EGR на головку цилиндров.







303-01A-114

Двигатель — 2.4 л дизель 303-01A-114



СБОРКА (ПОДОЛЖЕНИЕ)

92. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

зажим  крепления охладителя EGR к
выпускному  коллектору установлен в то же
самое  положение, из которого он был снят.

ПРИМЕЧАНИЕ: Установите новые прокладку и
зажим  крепления охладителя EGR к выпускному
коллектору.
    Свободно, не затягивая установите  зажим

крепления охладителя EGR к выпускному
коллектору.

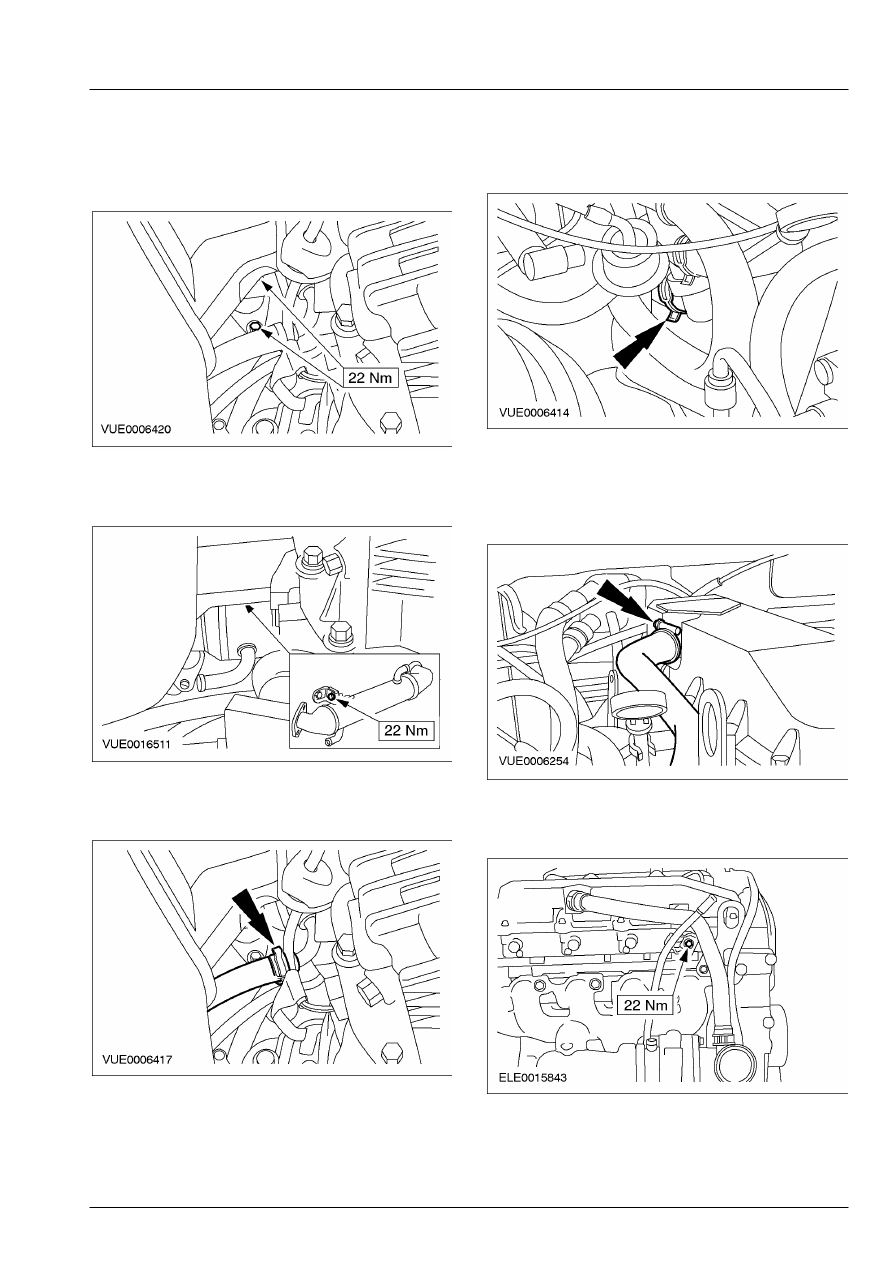

93.  Свободно, не затягивая установите на

охладитель EGR болты крепления
трубопровода,  идущего от охладителя EGR
к клапану EGR.







94. ПРИМЕЧАНИЕ: Чтобы обеспечить

равномерность сжатия  прокладки,
устанавливаемой между  охладителем EGR и
выпускным коллектором,  никакие болты не
должны ограничивать  перемещение
охладителя EGR.

    Затяните зажим крепления охладителя

EGR  к выпускному коллектору.









95.  Затяните болт крепления опорного

кронштейна охладителя EGR к головке
цилиндров.







303-01A-115

Двигатель — 2.4 л дизель 303-01A-115



СБОРКА (ПОДОЛЖЕНИЕ)



96.  Затяните болты крепления трубопровода,

идущего от охладителя EGR к клапану
EGR.









97.  Затяните болт крепления опорного

кронштейна к охладителю EGR.

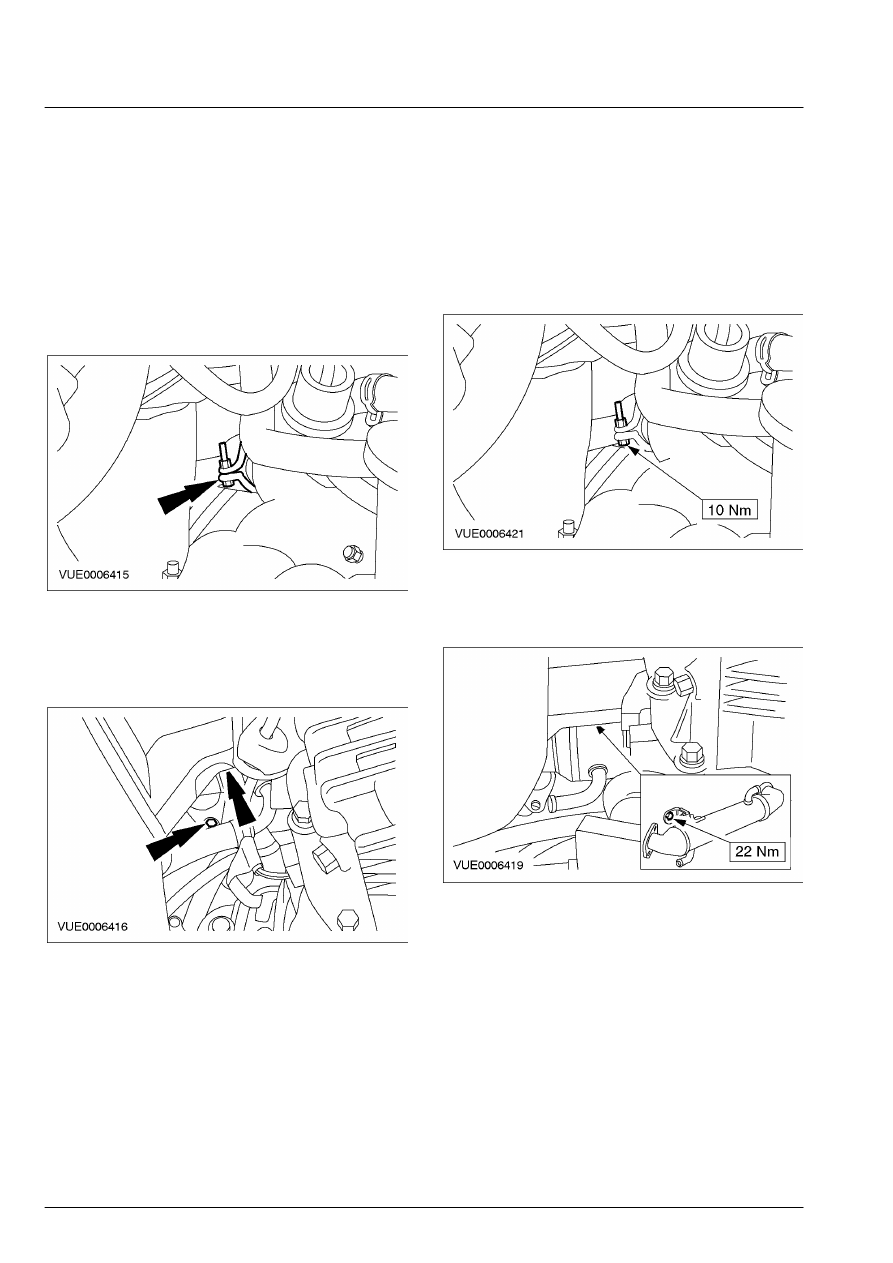

98.  Подсоедините шланг охлаждающей

жидкости к охладителю EGR.









99.  Подсоедините шланг охлаждающей

жидкости к охладителю EGR.







Все автомобили
 100.   Подсоедините шланг принудительной

вентиляции картера (PCV) к крышке
клапанного  механизма.









101.   Установите трубку щупа указателя

уровня масла.









102.   Залейте в двигатель    моторное масло .

 103.   Используя соответствующий     кран для

подъема двигателя , снимите двигатель с
