502-00-2

Уни-кузов, подрамник и система крепления 502-00-2



СПЕЦИФИКАЦИИ



Спецификация моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Болт крепления поперечины переднего  моста 250 184  -
Гайка крепления поперечины переднего  моста 175  129

-

Болты крепления опорной подушки  коробки
передач к поперечине переднего  моста

40 30  -

Гайка крепления нижнего шарового  шарнира 150 111  -
Болт крепления гасителя вибраций  (демпфера) 80  59

-

Болты крепления поперечины  двигателя 70

52

-

Болты крепления опоры двигателя 40

30

-

Гайка крепления опоры двигателя 103

76

-



502-00-3

Уни-кузов, подрамник и система крепления 502-00-3



ОБЩИЕ ПРОЦЕДУРЫ



ОБЩИЕ ПРОЦЕДУРЫ

Осмотр рамы





1.  Чтобы удовлетворить возросшим

требования прочности, пол в сборе
рассчитан  как жесткая рамная
конструкция, работающая  на кручение и
изгиб.

 2.  Точно определенные характеристики

деформации передней и задней частей
вследствие наличия специальных точек
продольного изгиба, различной толщины и
свойств материала.

 3.  Модульная конструкция передних

элементов (поперечин с болтовым
креплением  и панели с отверстием для
решетки  радиатора) облегчает возможность
замены  этих элементов.

 4.  Для большего облегчения ремонта в зоне

рамы возможны различные процедуры
ремонта  панелей.

502-00-4

Уни-кузов, подрамник и система крепления 502-00-4



ОБЩИЕ ПРОЦЕДУРЫ



Проверка нарушения выверки кузова





1.  При выполнении операций правки или

замены отдельных элементов для справки
можно использовать указанные
номинальные  размеры (допуск ± 3 мм).

2. ПРИМЕЧАНИЕ: Проверка размеров кузова не

заменяет  обычные операции подгонки.

    В результате может быть уменьшена

повторная установка и снятие элементов
отделки (например, дверей, стекла,

поперечины и т.д.) для проверки точности
размеров кузова.

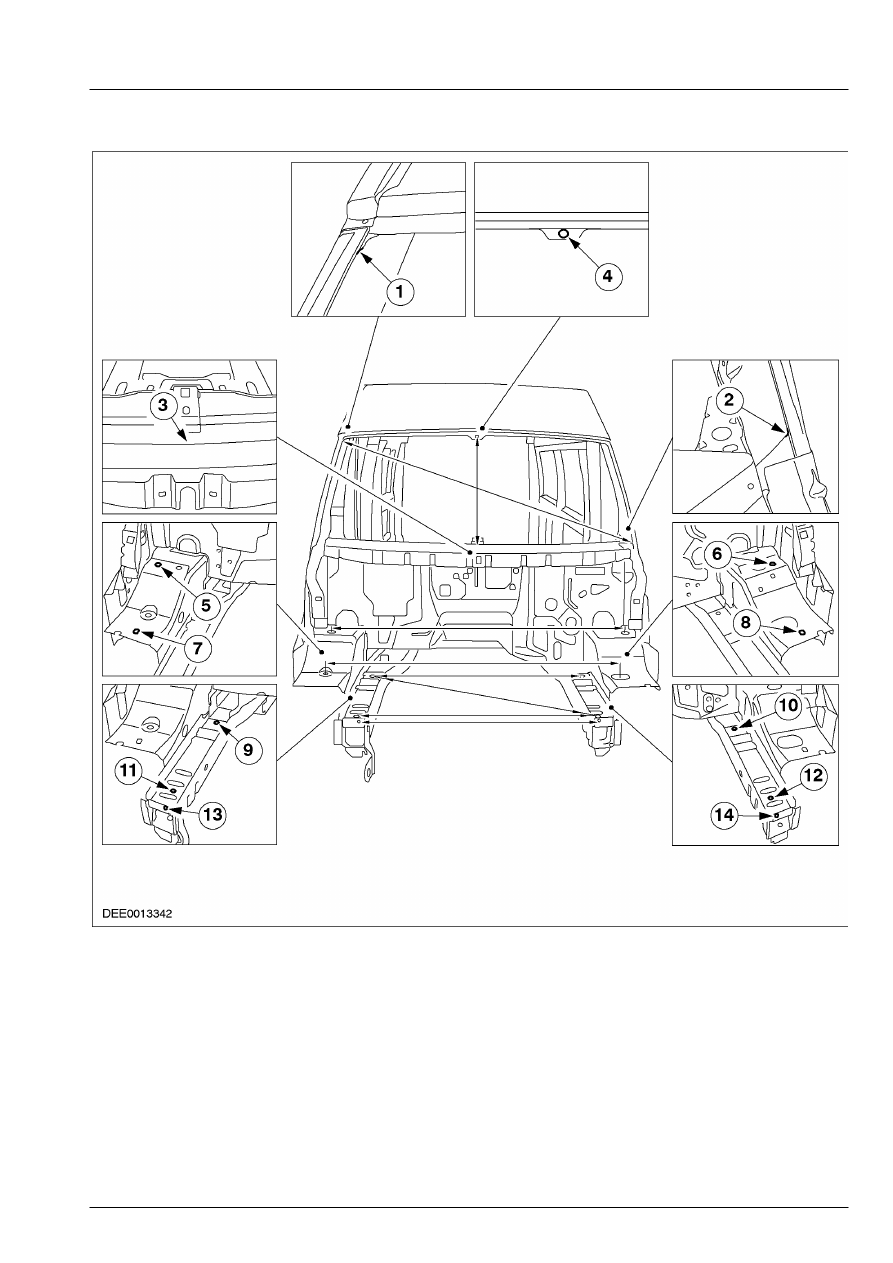

 3.  Размеры кузова - вид спереди: Все  размеры

имеют допуск ± 3 мм.  Все измерения
проводятся от центров  отверстий или краев
панелей, используя  .

        •  1 - 2 = 1826 мм; 3 - 4 = 822 мм; 5 - 6 = 1605

мм; 7 - 8 = 1485  мм; 9 - 10 = 1106 мм; 11 - 12
= 1106 мм; 9 - 12 = 1212 мм; 13 - 14 =  1062
мм

502-00-5

Уни-кузов, подрамник и система крепления 502-00-5



ОБЩИЕ ПРОЦЕДУРЫ






4.  Размеры кузова - вид сбоку: Все размеры

имеют допуск ± 3 мм.  Все измерения
проводятся от центров  отверстий или краев
панелей, используя  симметрично
настроенный  штангенциркуль.

        •  15 - 16 = 1347 мм; 17 - 18 = 1281 мм; 19 - 20

= 1710 мм  (только вариант с высокой

крышей); 21 - 22 = 980  мм; 23 - 24 = 1450
мм; 22 - 25 = 1250 мм
