501-20B-55

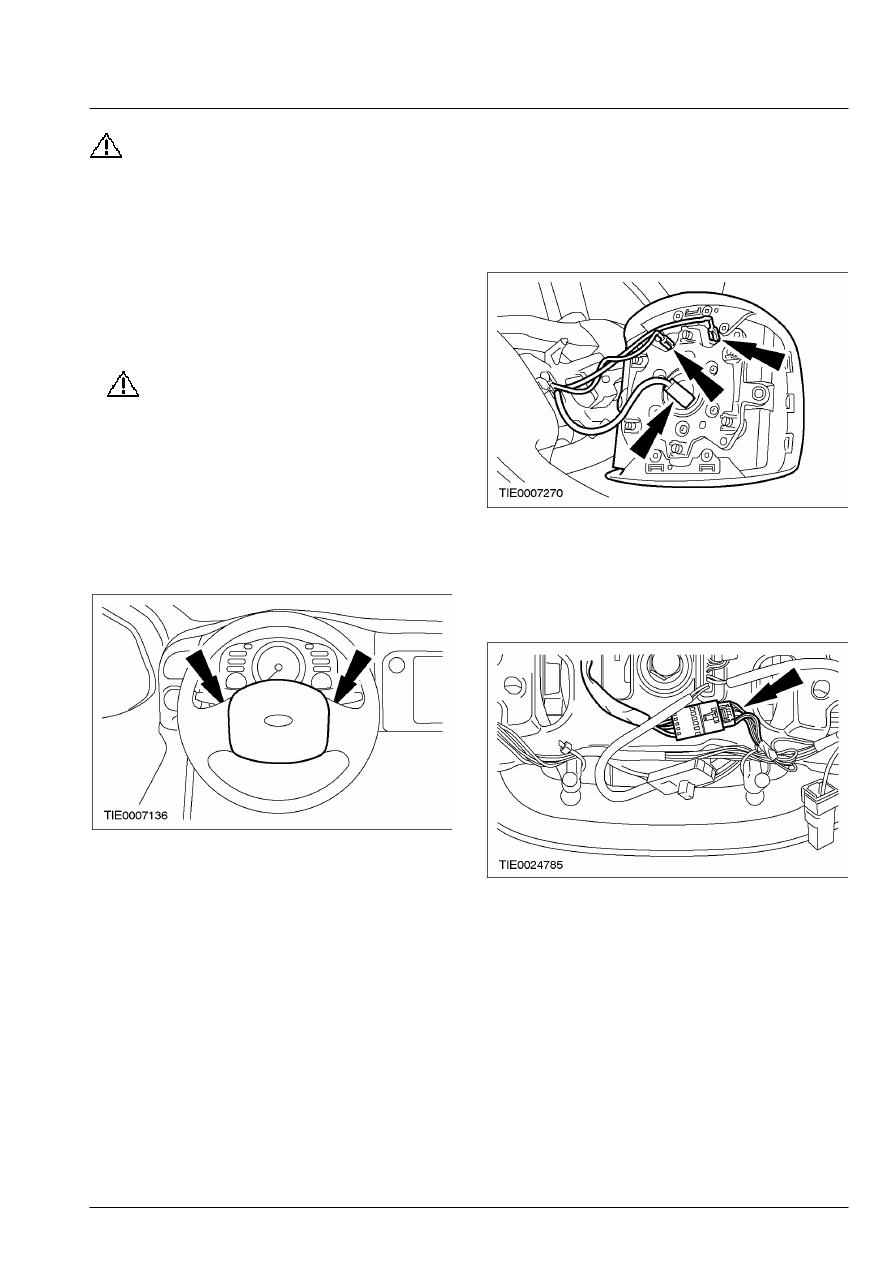

Защита людей, находящихся в автомобиле - Пассивная 501-20B-55

 защита



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

ПРЕДУПРЕЖДЕНИЕ: Окрашивание

декоративных крышек  модулей подушек
безопасности может вести к  ухудшению
качества декоративных крышек и
подушек безопасности.  Ни по каким
причинам не  пытайтесь покрасить
обесцветившиеся или  поврежденные
декоративные крышки модулей  подушек
безопасности.  Установите новый элемент.
Неследование этому указанию в
результате может привести к
травматическим  последствиям.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в

том, что передние колеса  направлены
прямо вперед.

    Отсоедините провод (а) массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Отсоедините модуль подушки  безопасности

водителя.

        •  Снимите колпачки с гаек и выверните

винты.









3.  Снимите модуль подушки безопасности

водителя.

        •  Рассоедините штекерный разъем модуля

подушки безопасности водителя.

        •  Рассоедините штекерные разъемы

звукового сигнала.







Автомобили с автоматическим  переключением
передач
 4.  Рассоедините штекерный разъем органов

управления переключением передач,
расположенных на рулевом колесе.







501-20B-56

Защита людей, находящихся в автомобиле - Пассивная 501-20B-56

 защита



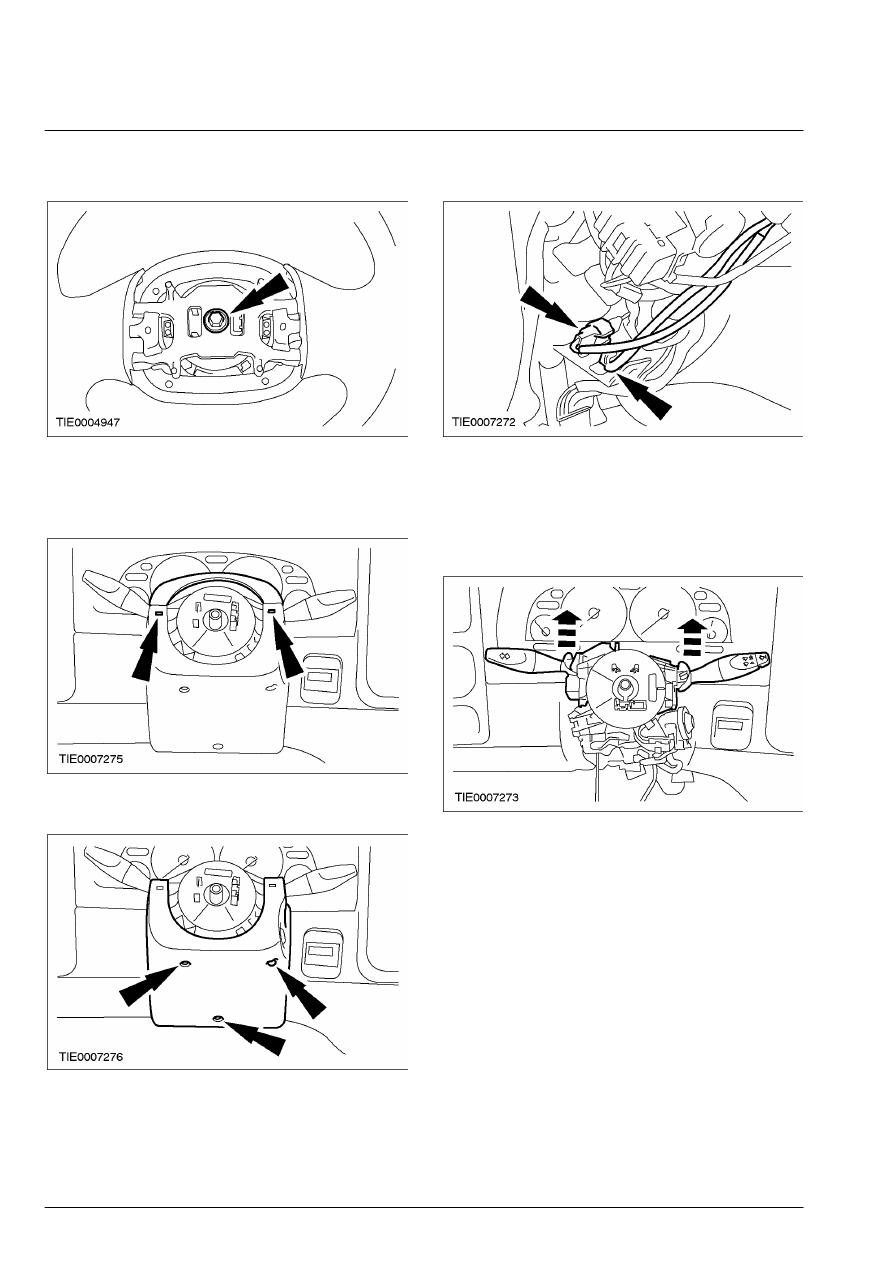

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Все автомобили
 5.  Снимите рулевое колесо.









6.  Снимите верхний кожух рулевой  колонки.

        •  Используя тонкую отвертку, отпустите  два

зажима.









7.  Снимите нижний кожух рулевой  колонки.









8.  Рассоедините штекерные разъемы

скользящего контакта подушки
безопасности.

        •  Используя тонкую отвертку, отпустите

стопорные элементы и отсоедините

штекерные  разъемы от кронштейна рулевой
колонки.









9.  Отсоедините многофункциональные

переключатели.

        •  Нажмите на каждый стопорный элемент по

очереди и сдвиньте каждый переключатель
вверх.







501-20B-57

Защита людей, находящихся в автомобиле - Пассивная 501-20B-57

 защита



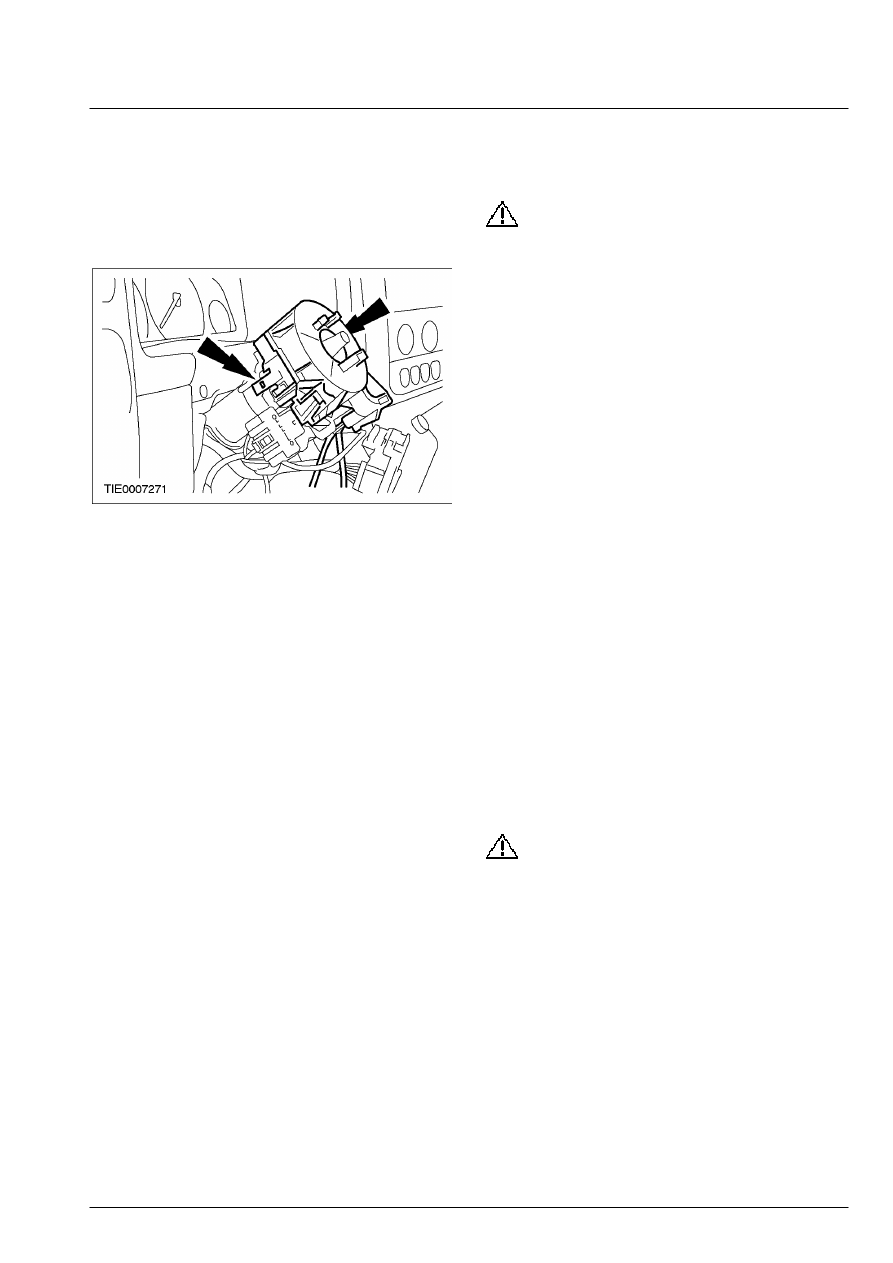

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



10.  Снимите скользящий контакт подушки

безопасности.

        •  Освободите стопорные элементы

скользящего контакта подушки
безопасности,  расположенные на левой и
правой сторонах  рулевой колонки.







Установка

Все автомобили

ПРЕДУПРЕЖДЕНИЕ: Во избежание

случайного развертывания  подушки
безопасности перед ремонтом или  заменой
любых элементов вспомогательной
удерживающей системы безопасности
передних или боковых подушек
безопасности  (SRS) следует разрядить
резервный источник питания.  Резервный
источник питания также  следует
разрядить перед обслуживанием,  заменой
и регулировкой элементов,
расположенных около датчиков переднего
или  бокового ударов, таких как двери,
панель  приборов, консоль, защелки
дверей, ответные  части замков дверей,
сиденья и защелки  капота, а также перед
нанесением ударов по  этим элементам.
Чтобы узнать, где расположены  датчиков
передних подушек безопасности,
обратитесь к Руководству для станции
технического обслуживания.  Датчики
бокового удара  расположены в стойке "В"
или около основания  этой стойки (при
наличии).  Чтобы разрядить резервный
источник питания, отсоедините провод
массы  от аккумулятора (ов) и подождите,
по крайней  мере, одну минуту.
Отсоедините дополнительные
аккумуляторы и резервные источники
питания  (при наличии).  Неследование
этим указаниям в  результате может
привести к травматическим
последствиям.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации

возможности  преждевременного
развертывания подушки  безопасности не
используйте устройства  сохранения
ключевого кода радио при работе  со
вспомогательной удерживающей
системой.  Неследование этому указанию в
результате может привести к
травматическим  последствиям.

501-20B-58

Защита людей, находящихся в автомобиле - Пассивная 501-20B-58

 защита



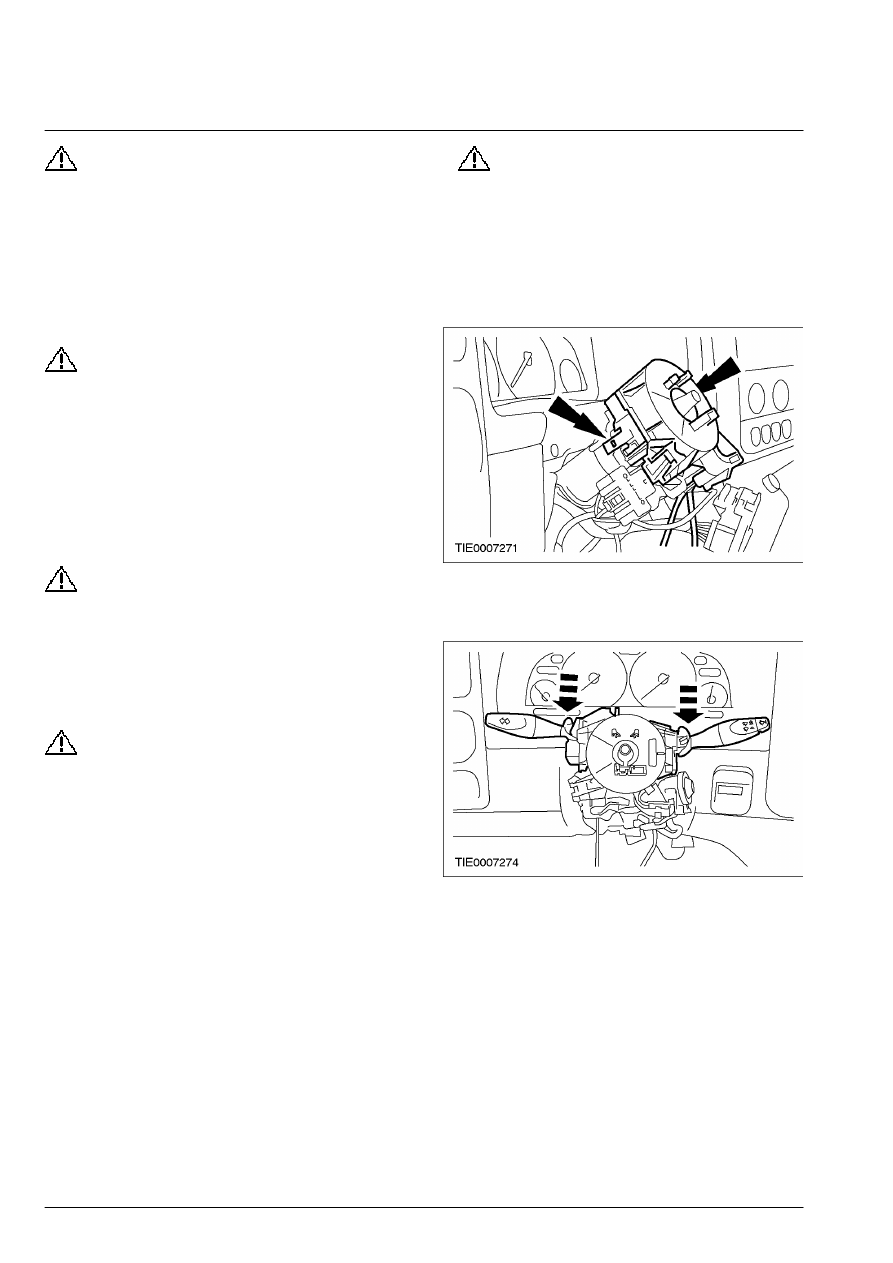

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

ПРЕДУПРЕЖДЕНИЕ: Для минимизации

риска получения травм  в случае
преждевременного развертывания
подушки безопасности всегда переносите
действующий модуль подушки
безопасности,  развернув подушку и
декоративную крышку в  сторону от
туловища.  Неследование этому указанию
в  результате может привести к
травматическим  последствиям.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации

возможности  преждевременного
развертывания подушек  безопасности,
действующие модули подушек
безопасности следует устанавливать
только  на заземленные верстаки и таким
образом,  чтобы декоративная крышка
была обращена кверху.  Неследование
этому указанию в  результате может
привести к травматическим
последствиям.

ПРЕДУПРЕЖДЕНИЕ: Никогда не

притрагивайтесь щупами  тестера к
штекерным разъемам модулей  подушек
безопасности или любого другого
элемента вспомогательной удерживающей
системы.  Неследование этому указанию в
результате может привести к
травматическим  последствиям.

ПРЕДУПРЕЖДЕНИЕ: Окрашивание

декоративных крышек  модулей подушек
безопасности может вести к  ухудшению
качества декоративных крышек и
подушек безопасности.  Ни по каким
причинам не  пытайтесь покрасить
обесцветившиеся или  поврежденные
декоративные крышки модулей  подушек
безопасности.  Установите новый элемент.
Неследование этому указанию в
результате может привести к
травматическим  последствиям.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в

том, что передние колеса  направлены
прямо вперед.

    Установите скользящий контакт подушки

безопасности.

        •  Удостоверьтесь в том, что оба стопорных

элемента заблокированы в требуемом
положении на рулевой колонке.









2.  Установите многофункциональные

переключатели.
