502-00-6

Уни-кузов, подрамник и система крепления 502-00-6



ОБЩИЕ ПРОЦЕДУРЫ

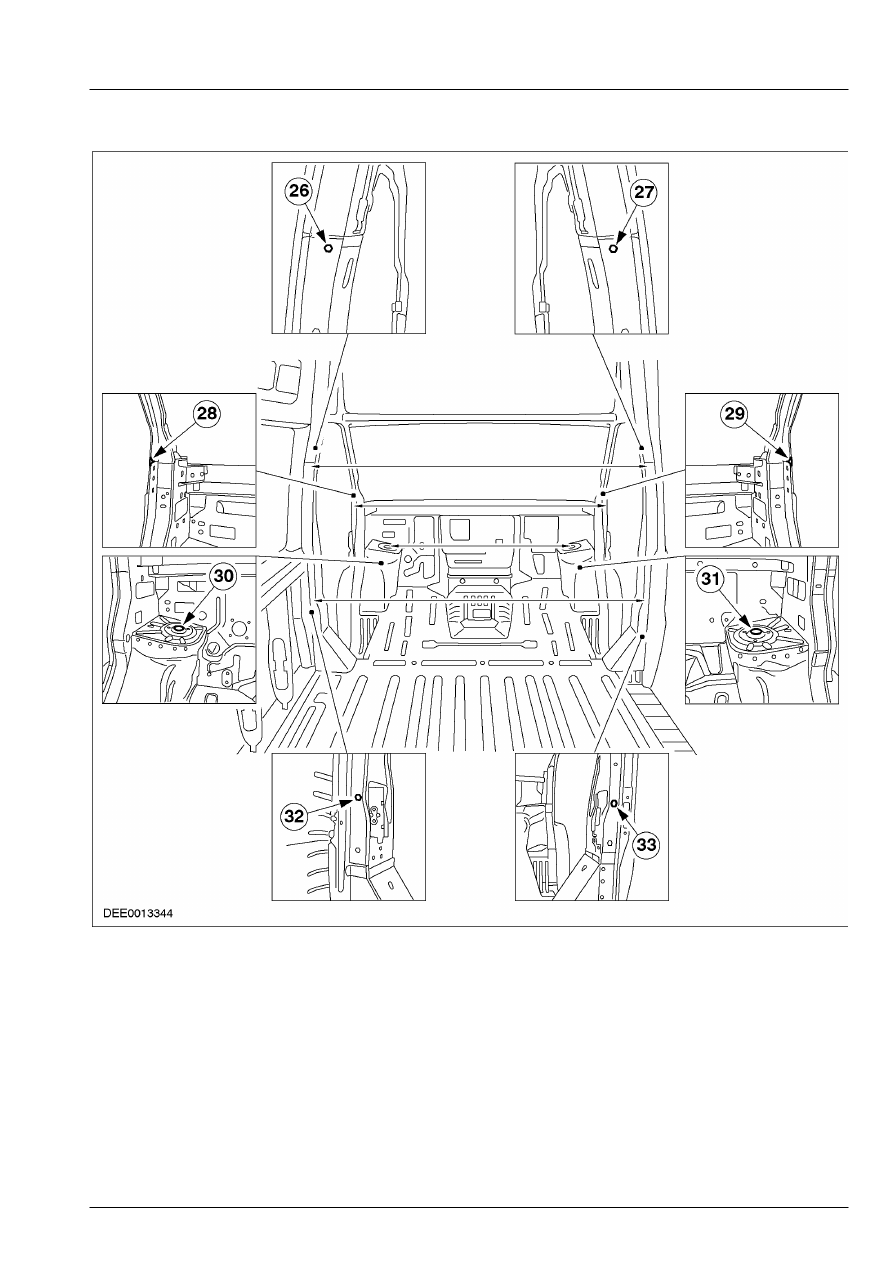

5.  Размеры кузова - салон: Все размеры  имеют

допуск ± 3 мм.  Все измерения проводятся от
центров  отверстий или краев панелей,

используя  симметрично настроенный
штангенциркуль.

        •  26 - 27 = 1675 мм; 28 - 29 = 1702 мм; 30 - 31

= 1285 мм; 32 - 33 =  1725 мм

502-00-7

Уни-кузов, подрамник и система крепления 502-00-7



ОБЩИЕ ПРОЦЕДУРЫ

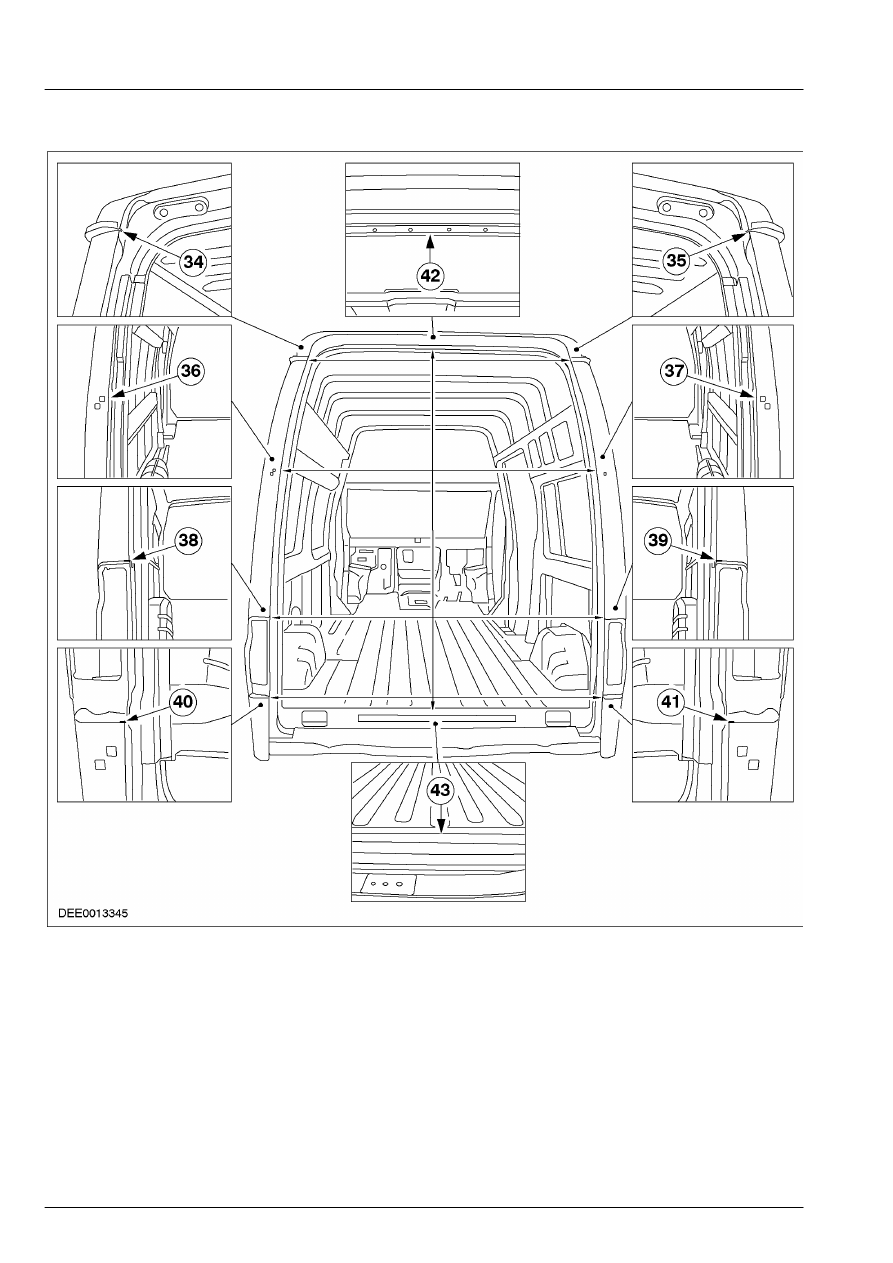

6.  Размеры кузова - вид сзади.  Все размеры

имеют допуск ± 3 мм.  Все измерения
проводятся от центров  отверстий или краев
панелей, используя  симметрично
настроенный  штангенциркуль.

        •  34 - 35 = 1452 мм; 36 - 37 = 1610 мм; 38 - 39

= 1645 мм; 40 - 41 =  1650 мм; 42 - 43 = 1574
мм; 34 - 41 = 2149 мм

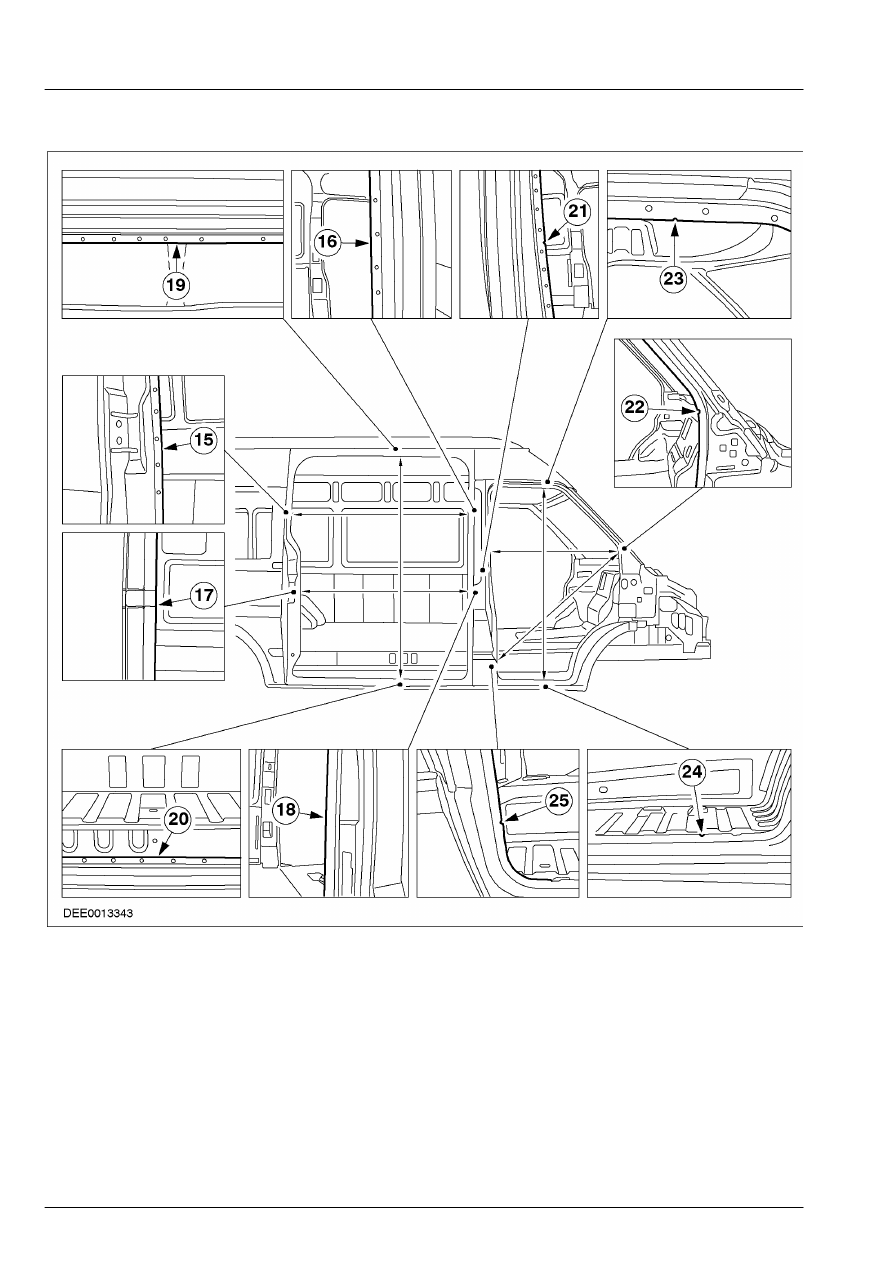

502-00-8

Уни-кузов, подрамник и система крепления 502-00-8



ОБЩИЕ ПРОЦЕДУРЫ





502-00-9

Уни-кузов, подрамник и система крепления 502-00-9



ОБЩИЕ ПРОЦЕДУРЫ

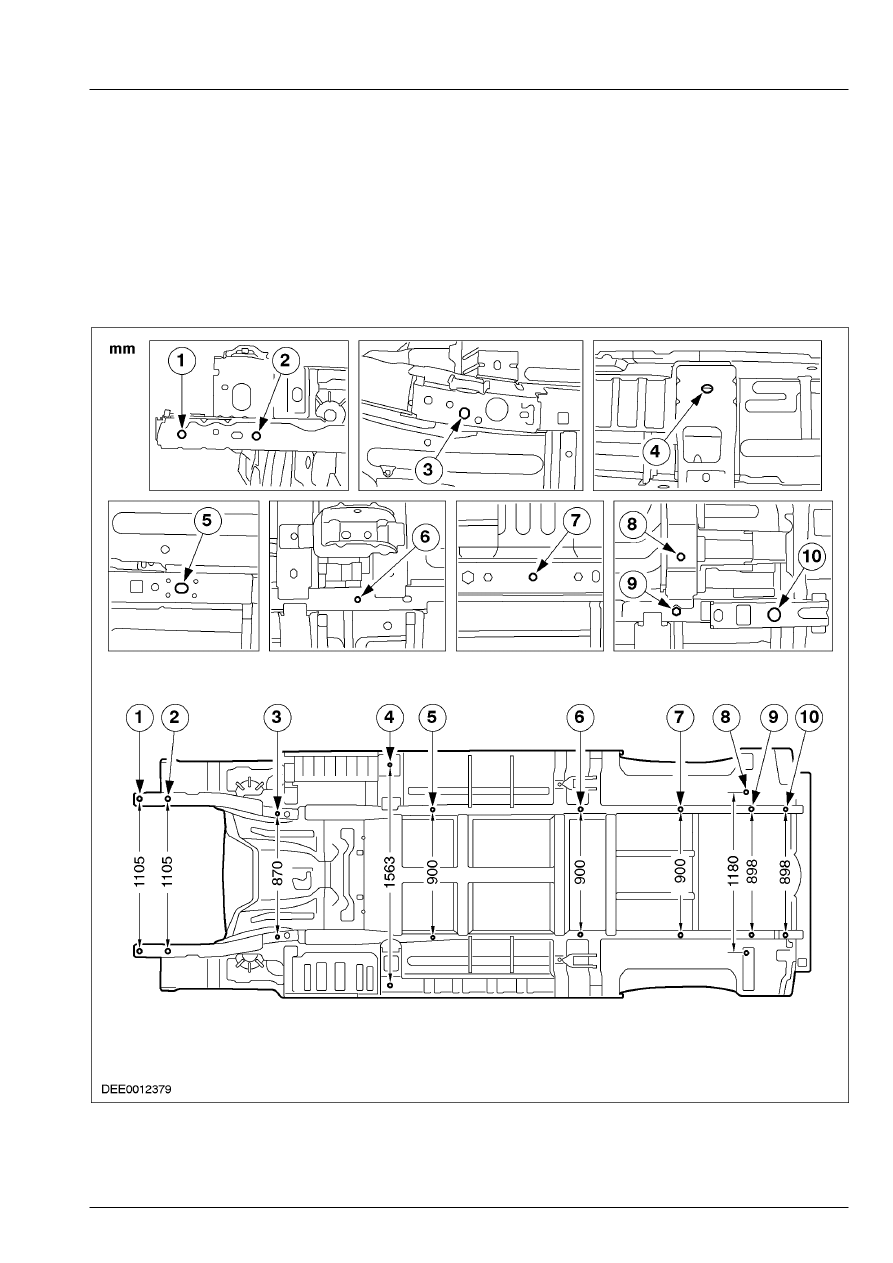

Проверка нарушения выверки нижней части кузова (днища).





1.  При сильной деформации кузова также

следует проверить точность размеров
нижней  части кузова.

 2.  Все размеры откладываются от центра

указанной опорной точки.

 3.  Все размеры имеют допуск ± 3 мм.  На

подробных рисунках показана левая
сторона автомобиля.  Все измерения
проводятся при  снятых узлах, используя
симметрично  настроенный
штангенциркуль.
