501-11-59

Стекла, рамы и механизмы 501-11-59

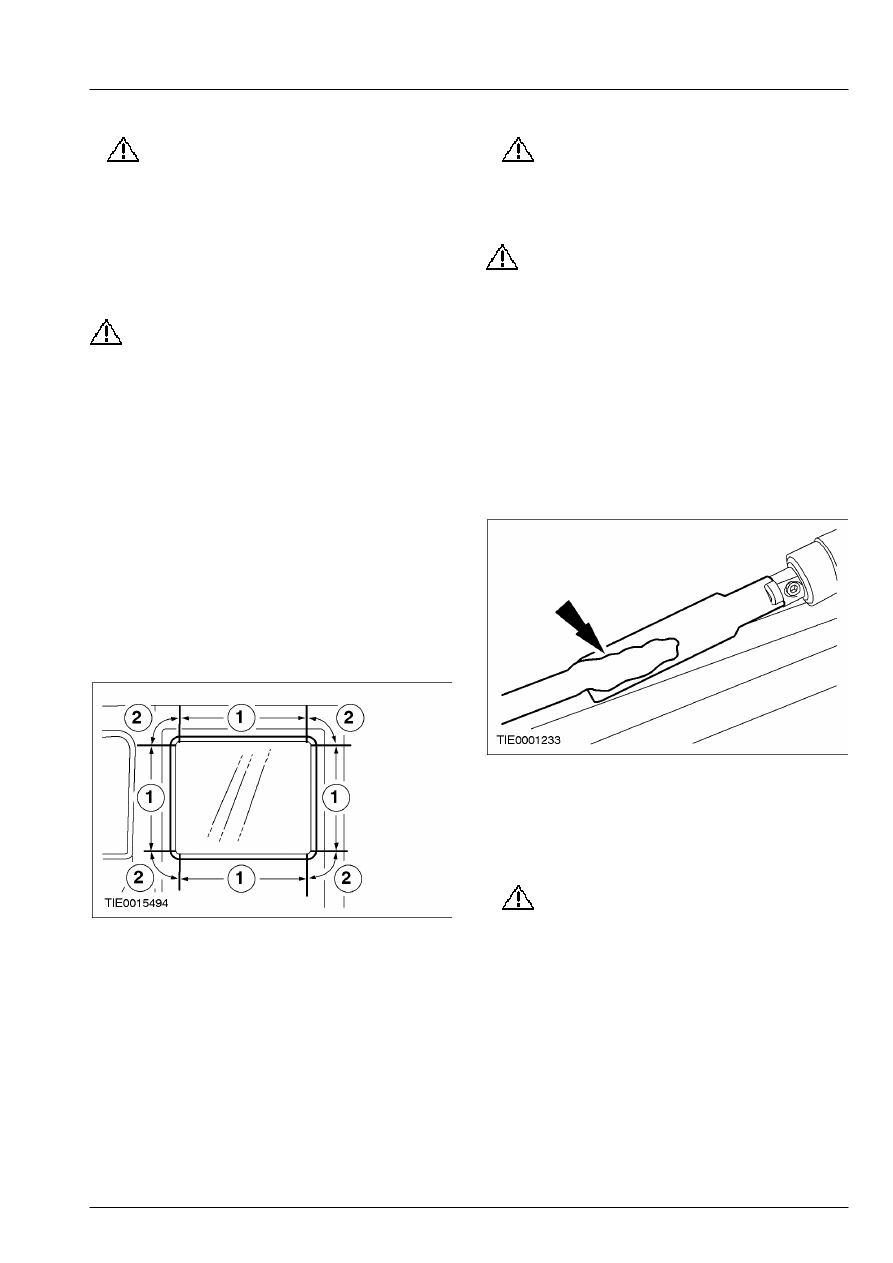

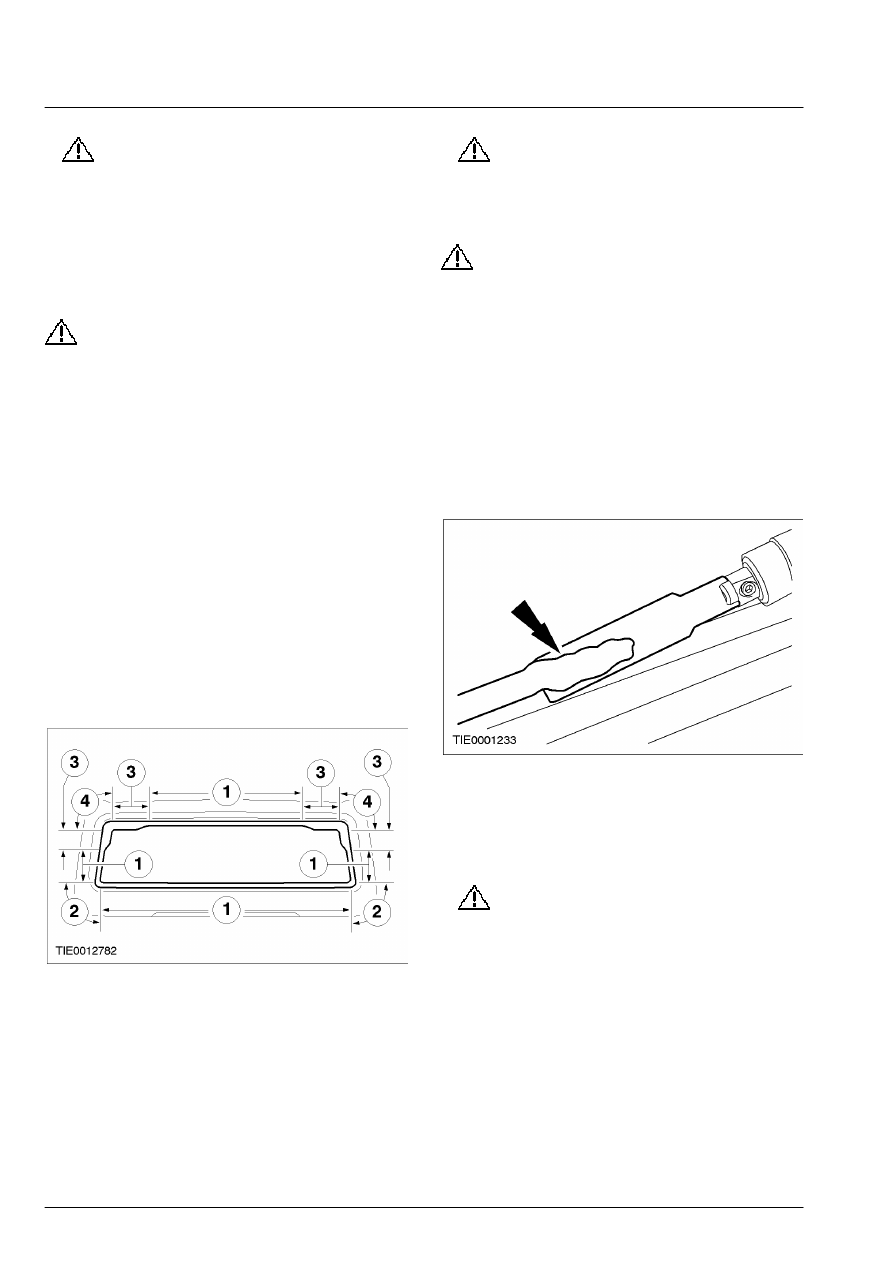

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

ПРЕДУПРЕЖДЕНИЕ: При работе со

стеклорежущими  инструментами
обязательно используйте  рукавицы и
очки, поскольку при резании  могут
образовываться осколки. Во время
резки пользуйтесь  шумозащитными
наушниками. Несоблюдение этих
указаний  может привести к
травматическим  последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно

производите замену ножа при изменении
глубины резания во избежание
повреждения кузова и панелей отделки.

ПРИМЕЧАНИЕ: При прорезании установочных
шпилек  стекла, расположенных в верхних углах
стекла, может ощущаться некоторое
сопротивление.
    Прорежьте ПУ клей подходящим ножом для

прямого застекления и, при помощи другого
механика, воспользуйтесь присосками для
стекла, чтобы снять стекло окна задней
двери.

• Прорежьте ПУ клей изнутри автомобиля на

данную максимальную глубину.

1. 35 мм.
2. 60 мм.

Установка

1. Осторожно удалите оставшуюся часть

установочных шпилек с фланца стекла окна
задней двери.

ПРЕДОСТЕРЕЖЕНИЕ: Во время

отверждения ПУ клея окна  дверей
требуется оставлять открытыми во
избежание возрастания давления при
открывании и закрывании дверей.

ПРЕДОСТЕРЕЖЕНИЕ: Не

дотрагивайтесь до поверхности клея,
поскольку это нарушит повторное
склеивание.

ПРИМЕЧАНИЕ: Убедитесь в прочности
крепления  дистанционных элементов,
расположенных в  нижних углах фланца стекла
окна задней  двери.
    Аккуратно подрежьте оставшийся ПУ клей

с фланца стекла окна задней двери таким
образом, чтобы на фланце остался
приблизительно 1 мм подрезанного ПУ
клея.

3. Проверьте фланец стекла окна задней двери

на наличие повреждений листового
металла, ржавчины или инородных
предметов, которые могли или могут
вызвать повреждение стекла.

ПРЕДОСТЕРЕЖЕНИЕ: Для гарантии

отверждения ПУ клея  исключительно
важно, чтобы на всех  склеиваемых
поверхностях отсутствовала  влага.

При помощи термофена для подачи

горячего воздуха, направьте теплый воздух
(25°C) на фланец стекла окна задней двери и
на  линию приклеивания стекла, чтобы
удалить  все следы влаги.

5. Подготовьте стекло, фланец стекла окна

задней двери и подрезанный ПУ клей в
соответствии с инструкциями,
приложенными к комплекту ПУ клея.

501-11-60

Стекла, рамы и механизмы 501-11-60

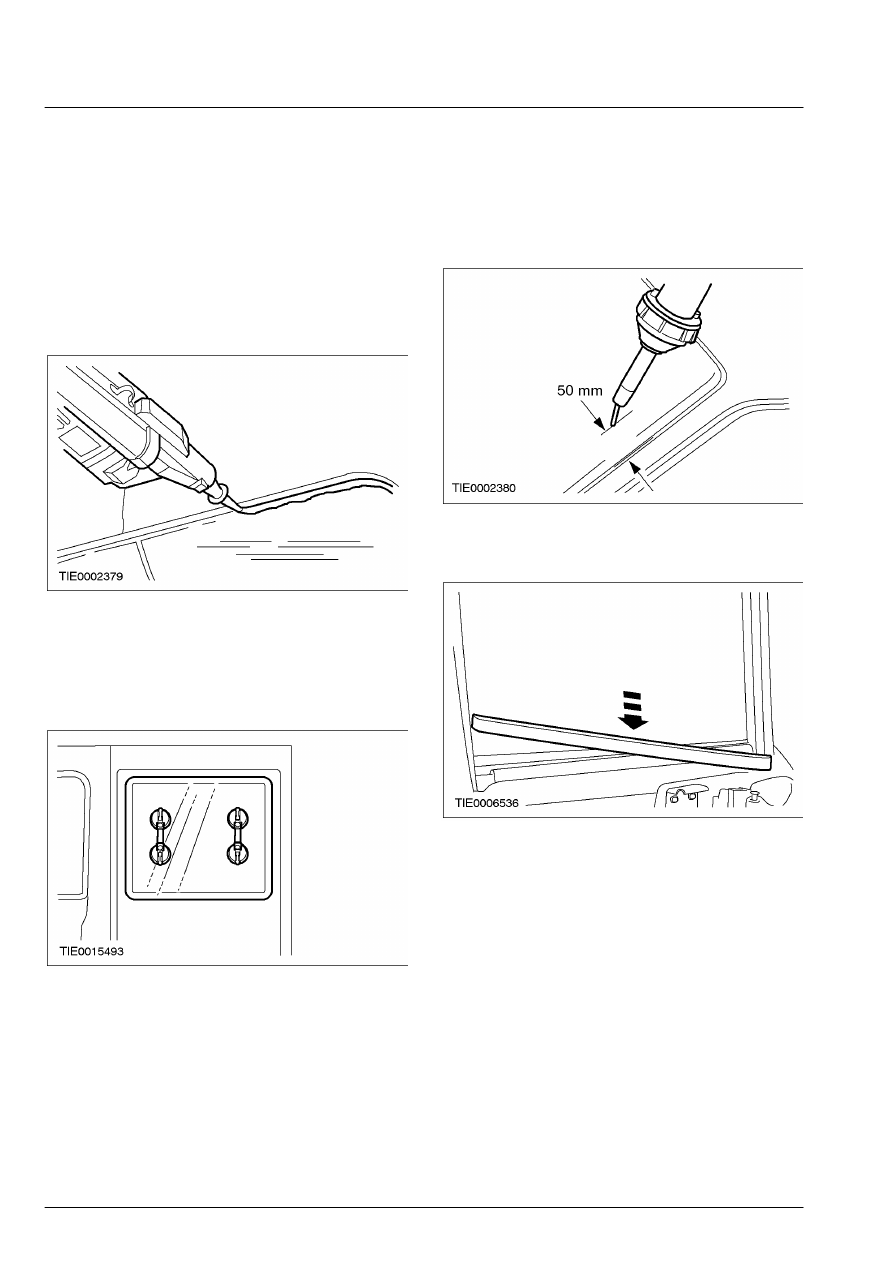

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

6. ПРИМЕЧАНИЕ: Отбракуйте первые 100 мм

ПУ клея, поскольку этот клей может иметь
более короткое время действия.

ПРИМЕЧАНИЕ: Во избежание протечек воды, в
любом  месте разрыва непрерывной полосы
требуется  сделать нахлест 20 мм.
    Нанесите ПУ клей непрерывной полосой

высотой от 8 до 10 мм на фланец стекла
окна задней двери и вдоль линии
склеивания.

7. При помощи другого механика,

воспользуйтесь присосками для стекла,
чтобы установить стекло окна задней двери.

• Установите стекло в требуемое положение

сильным и равномерным нажатием.

8. При помощи подходящей пленки

зафиксируйте стекло окна задней двери в
требуемом положении до момента
отверждения ПУ клея.

9. Если температура окружающего воздуха

опускается ниже 10°C, при помощи
термофена для подачи горячего воздуха
непрерывно подавайте теплый воздух
(25°C) в течение 15 минут (изнутри или
снаружи автомобиля).

10. Установите уплотнитель стекла окна

задней двери.

11. Установите панель отделки задней двери.

За дополнительной информацией
обратитесь к Разделу 501-05.

501-11-61

Стекла, рамы и механизмы 501-11-61

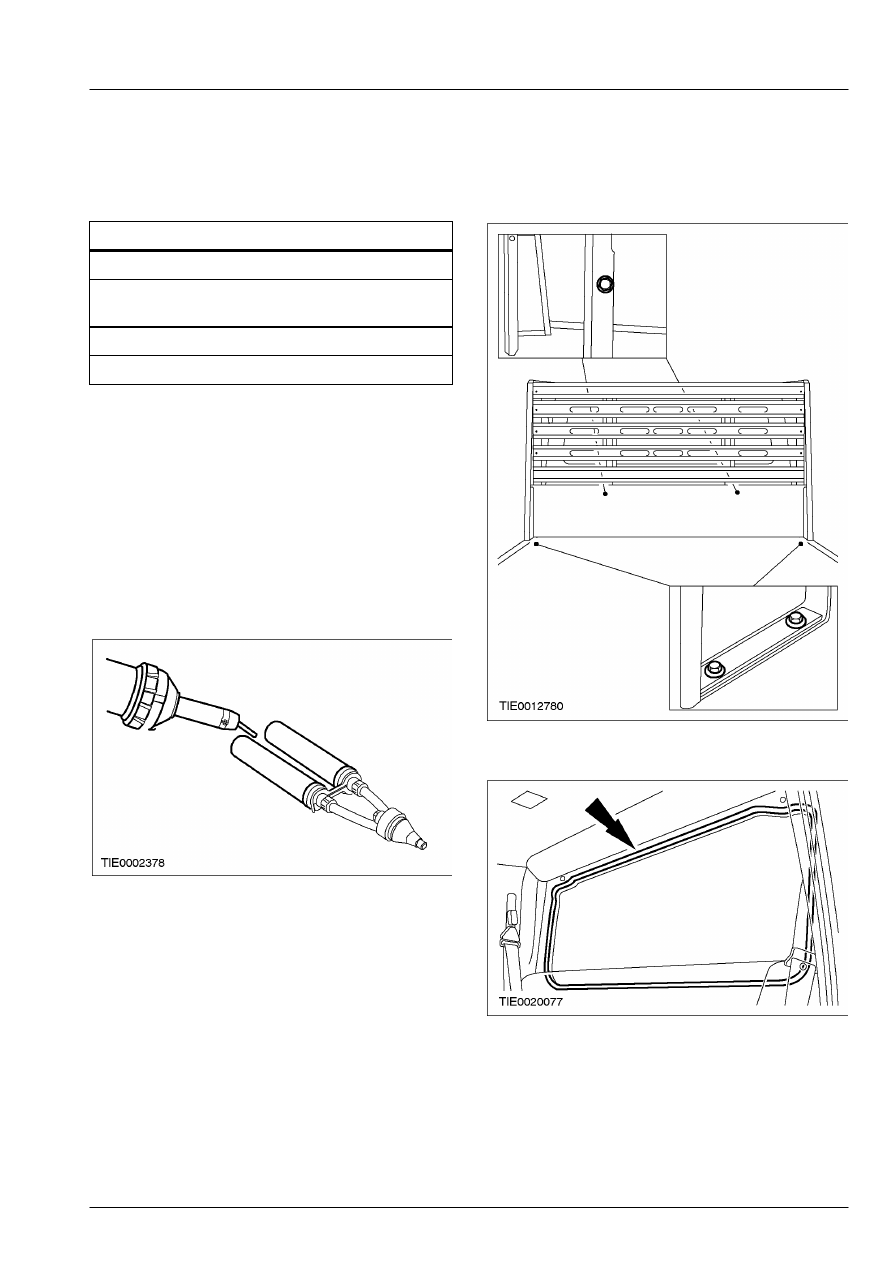

СНЯТИЕ И УСТАНОВКА

Стекло заднего окна — кузов типа "шасси" и сдвоенной кабиной (42 654 0)

Общее оборудование

Термофен для подачи горячего воздуха

Нож прямого застекления для резки
приклеенного стекла

Пистолет для смешивания/нанесения

Присоски для стекла

Снятие

1. ПРИМЕЧАНИЕ: Если температура

окружающего воздуха  опускается ниже 10°C,
прогрейте кассеты с  полиуретановым (ПУ)
клеем приблизительно в  течение 15 минут,
поместив их на теплый  радиатор, или при
помощи термофена для  подачи горячего
воздуха, отрегулированного  приблизительно на
25°C.

Если необходимо, прогрейте ПУ клей.

2. При помощи другого механика снимите

заднюю панель (если предусмотрена).

3. Удалите уплотнитель стекла заднего окна.

501-11-62

Стекла, рамы и механизмы 501-11-62

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

ПРЕДУПРЕЖДЕНИЕ: При работе со

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно

производите замену ножа при изменении
глубины резания во избежание
повреждения кузова и панелей отделки.

• Прорежьте ПУ клей изнутри автомобиля на

данную максимальную глубину.

   1. 30 мм.
   2. 40 мм.
   3. 50 мм.
   4. 65 мм.

Установка

1. Осторожно удалите оставшуюся часть

установочных шпилек с фланца стекла
заднего окна.

ПРЕДОСТЕРЕЖЕНИЕ: Во время

ПРЕДОСТЕРЕЖЕНИЕ: Не

дотрагивайтесь до поверхности клея,
поскольку это нарушит повторное
склеивание.

ПРИМЕЧАНИЕ: Убедитесь в прочности
крепления  дистанционных элементов,
расположенных в  нижних углах фланца стекла
заднего окна.
    Аккуратно подрежьте оставшийся ПУ клей

с фланца стекла заднего окна таким
образом, чтобы на фланце остался
приблизительно 1 мм подрезанного ПУ
клея.

3. Проверьте фланец стекла заднего окна на

наличие повреждений листового металла,
ржавчины или инородных предметов,
которые могли или могут вызвать
повреждение стекла.

ПРЕДОСТЕРЕЖЕНИЕ: Для гарантии

отверждения ПУ клея  исключительно
важно, чтобы на всех  склеиваемых
поверхностях отсутствовала  влага.

При помощи термофена для подачи

горячего воздуха, направьте теплый воздух
(25°C) на фланец стекла заднего окна и на
линию приклеивания стекла, чтобы удалить
все следы влаги.

5. Подготовьте стекло, фланец стекла заднего

окна и подрезанный ПУ клей в
соответствии с инструкциями,
приложенными к комплекту ПУ клея.
