501-11-63

Стекла, рамы и механизмы 501-11-63



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

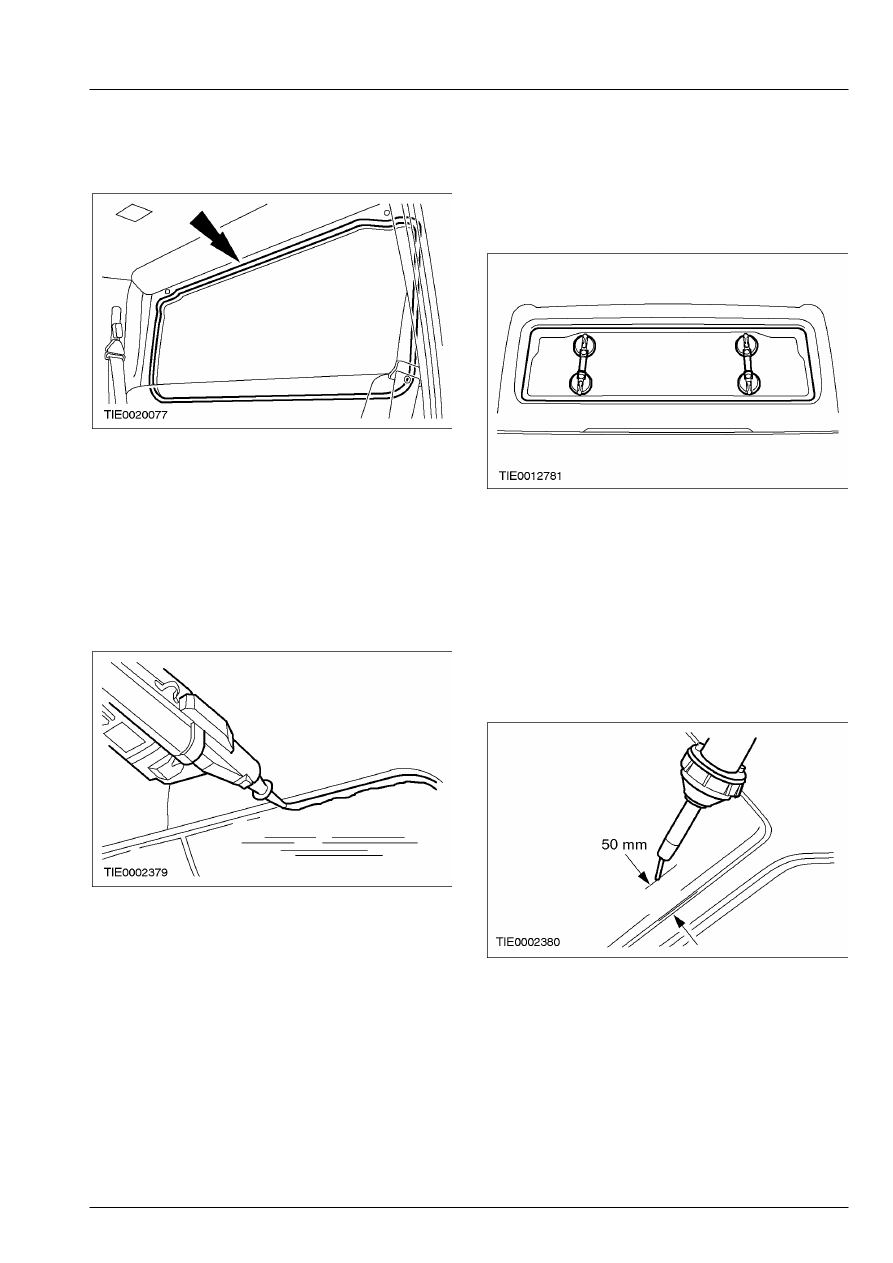

 6.  Установите уплотнение стекла заднего

окна.







7. ПРИМЕЧАНИЕ: Отбракуйте первые 100 мм

ПУ клея,  поскольку этот клей может иметь
более  короткое время действия.

ПРИМЕЧАНИЕ: Во избежание протечек воды, в
любом  месте разрыва непрерывной полосы
требуется  сделать нахлест 20 мм.
    Нанесите ПУ клей непрерывной полосой

высотой от 8 до 10 мм на фланец стекла
заднего  окна вдоль линии приклеивания.









8.  При помощи другого механика,

воспользуйтесь присосками для стекла,
чтобы установить стекло заднего окна.

        •  Установите стекло в требуемое  положение

сильным и равномерным  нажатием.









9.  При помощи подходящей пленки

зафиксируйте стекло заднего окна в
требуемом положении до момента
отверждения  ПУ клея.

 10.  Если температура окружающего воздуха

опускается ниже 10°C, при помощи
термофена  для подачи горячего воздуха
непрерывно  подавайте теплый воздух
(25°C) в течение 15  минут (изнутри или
снаружи автомобиля).







501-11-64

Стекла, рамы и механизмы 501-11-64



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

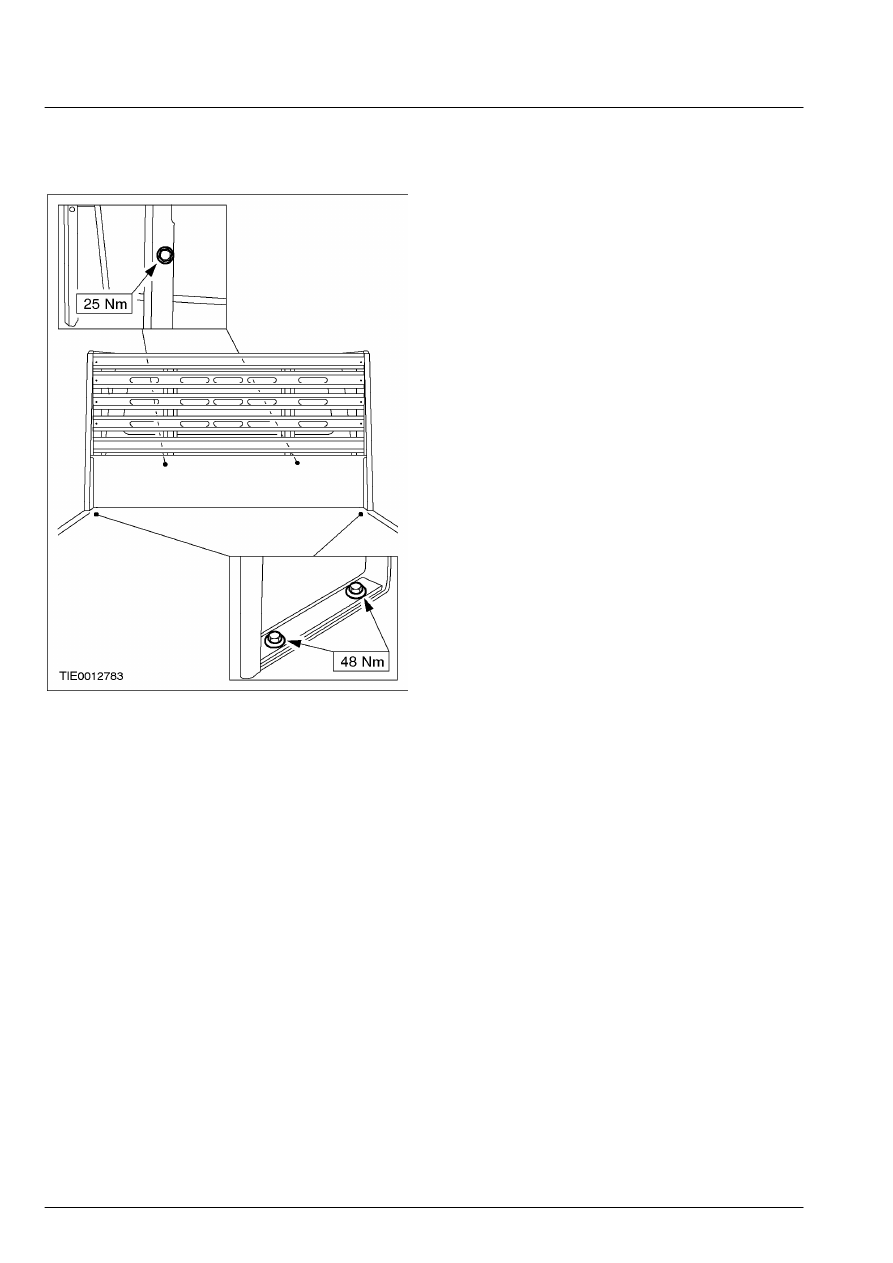

11.  С помощью другого механика установите

заднюю панель (если предусмотрена).







501-11-65

Стекла, рамы и механизмы 501-11-65



СНЯТИЕ И УСТАНОВКА



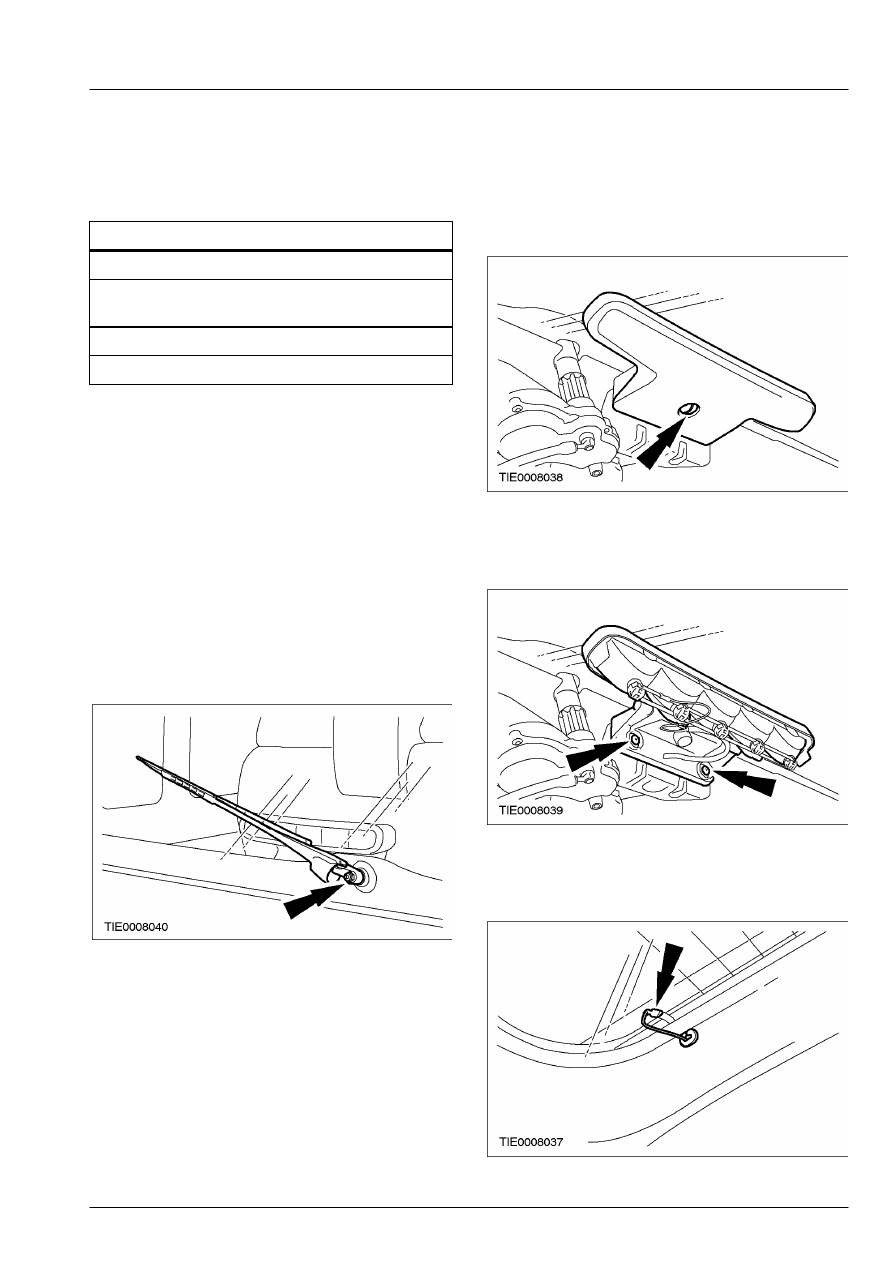

Стекло окна поднимаемой двери багажного отделения



Общее оборудование





Термофен для подачи горячего  воздуха

Нож прямого застекления для резки
приклеенного стекла

Пистолет для  смешивания/нанесения

Присоски для стекла



Снятие

Все автомобили
1. ПРИМЕЧАНИЕ: Если температура

окружающего воздуха  опускается ниже 10°C,
прогрейте кассеты с  полиуретановым (ПУ)
клеем приблизительно в  течение 15 минут,
поместив их на теплый  радиатор, или при
помощи термофена для  подачи горячего
воздуха, отрегулированного  приблизительно на
25°C.

    Если необходимо, прогрейте ПУ клей.
 2.  Снимите рычаг очистителя заднего  стекла

(если предусмотрен).









3.  Снимите панель отделки задней двери

багажного отделения.    За дополнительной
информацией обратитесь к Разделу 501-05.

Автомобили с верхним дополнительным  стоп-
сигналом
 4.  Снимите крышку верхнего

дополнительного стоп-сигнала.









5.  Отсоедините верхний дополнительный

стоп-сигнал от стекла окна задней двери
багажного отделения и закрепите его  сбоку.







Автомобили с обогревом заднего  стекла
 6.  Рассоедините электрические разъемы

обогрева заднего стекла.







501-11-66

Стекла, рамы и механизмы 501-11-66



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Все автомобили

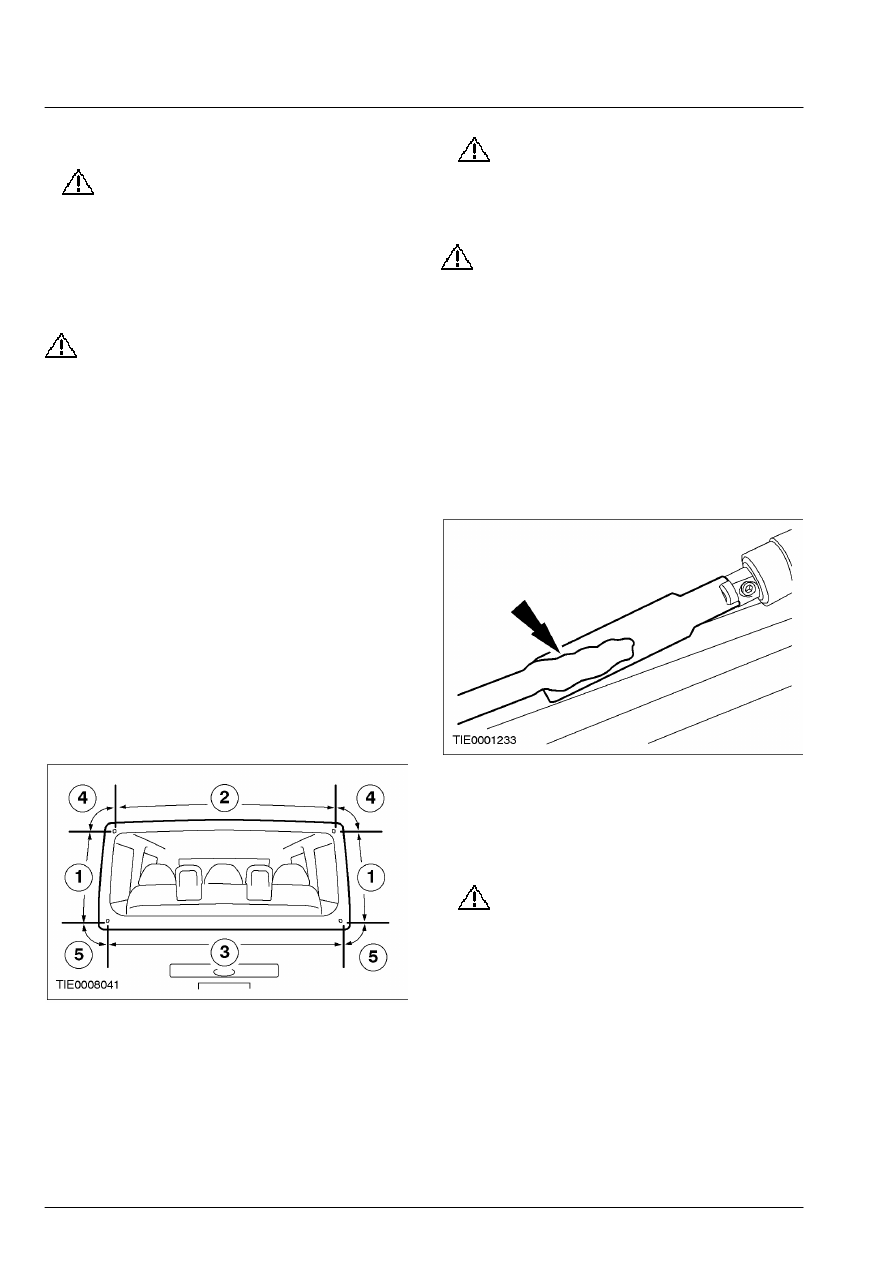

7.

ПРЕДУПРЕЖДЕНИЕ: При работе со

стеклорежущими  инструментами
обязательно используйте  рукавицы и
очки, поскольку при резании  могут
образовываться осколки.  Во время
резки пользуйтесь  шумозащитными
наушниками.  Несоблюдение этих
правил может  привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно

производите замену ножа  при изменении
глубины резания во избежание
повреждения кузова и панелей отделки.

ПРИМЕЧАНИЕ: При прорезании установочных
шпилек  стекла, расположенных в верхних углах
стекла, может ощущаться некоторое
сопротивление.
    Прорежьте ПУ клей подходящим ножом для

прямого застекления и, при помощи другого
механика, воспользуйтесь присосками для
стекла, чтобы снять стекло окна задней
двери багажного отделения.

        •  Прорежьте ПУ клей изнутри автомобиля  на

данную максимальную глубину.

       1. 55 мм.
       2. 60 мм.
       3. 70 мм.
       4. 80 мм.
       5. 120 мм.







Установка

Все автомобили
 1.  Осторожно удалите оставшуюся часть

установочных шпилек с фланца стекла окна
задней двери багажного отделения.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Во время

отверждения ПУ клея окна  дверей
требуется оставлять открытыми во
избежание возрастания давления при
открывании и закрывании дверей.

ПРЕДОСТЕРЕЖЕНИЕ: Не

дотрагивайтесь до поверхности клея,
поскольку это нарушит повторное
склеивание.

ПРИМЕЧАНИЕ: Убедитесь в прочности
крепления  дистанционных элементов,
расположенных в  нижних углах фланца стекла
окна задней  двери багажного отделения.
    Аккуратно подрежьте оставшийся ПУ клей

с фланца стекла окна задней двери
багажного  отделения таким образом, чтобы
на фланце  остался приблизительно 1 мм
подрезанного ПУ  клея.









3.  Проверьте фланец стекла окна задней  двери

багажного отделения на наличие
повреждений листового металла, ржавчины
или инородных предметов, которые могли
или  могут вызвать повреждение стекла.

4.

ПРЕДОСТЕРЕЖЕНИЕ: Для гарантии

отверждения ПУ клея  исключительно
важно, чтобы на всех  склеиваемых
поверхностях отсутствовала  влага.

    При помощи термофена для подачи

горячего воздуха, направьте теплый воздух
(25°C) на фланец стекла окна задней двери
багажного отделения и на линию
приклеивания стекла, чтобы удалить все
следы влаги.

 5.  Подготовьте стекло, фланец стекла окна

задней двери багажного отделения и
подрезанный ПУ клей в соответствии с
инструкциями, приложенными к комплекту
ПУ  клея.
