ОТКРЫВАНИЕ И
ЗАКРЫВАНИЕ КАПОТА

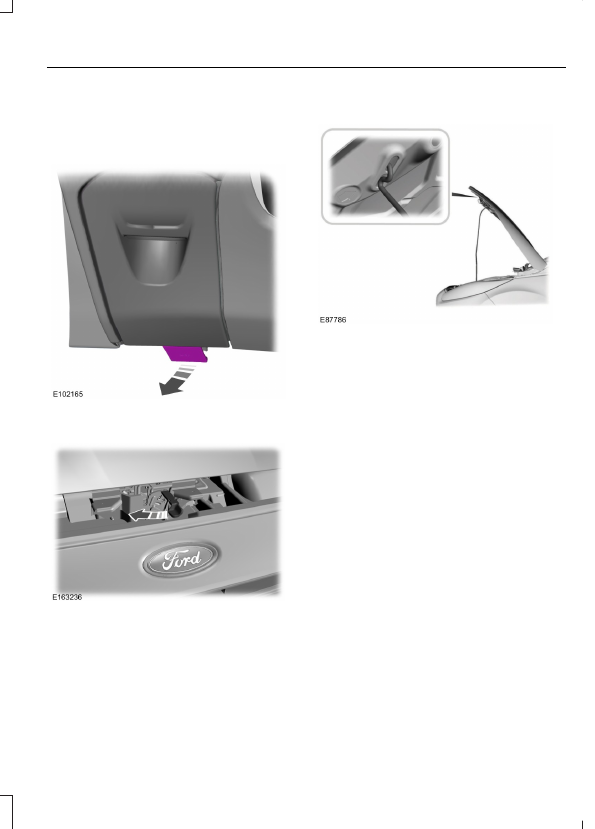

Открытие капота

1.

Потяните рычаг отпирания капота.

2. Приподнимите крышку капота.

3. Сдвиньте защелку влево для

отпирания капота.

4. Откройте капот и зафиксируйте его

с помощью упора.

Закрытие капота

1.

Снимите поддерживающую штангу
капота с защелки и закрепите ее в
зажиме.

2. Опустите капот вниз и дайте ему

упасть и зафиксироваться под
собственным весом с высоты
последних 8–12 дюймов (20–30 см).

Примечание: Убедитесь, что капот
полностью закрылся.

179

Обслуживание

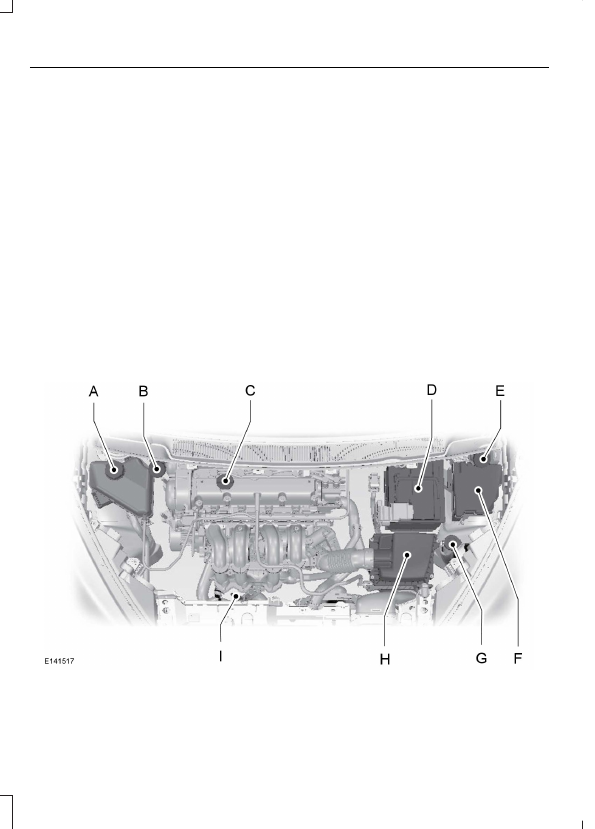

ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 1.0L DURATEC (48КВТ/
65Л.С.)

Бачок для охлаждающей жидкости двигателя

*

:  См. Проверка

охлаждающей жидкости двигателя (стр. 192).

A

Бачок для тормозной жидкости и рабочей жидкости гидропривода
сцепления (автомобиль с правым расположением органов управления)

*

:

См. Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 193).

B

Масляный щуп двигателя

1

:  См. Проверка моторного масла (стр. 191).

C

Крышка маслозаливной горловины

1

:  См. Проверка моторного масла

(стр. 191).

D

Аккумуляторная батарея:  См. Замена аккумуляторной батареи 12 В
(стр. 194).

E

Бачок тормозной жидкости и рабочей жидкости гидропривода сцепления
(левостороннее управление)

*

 См. Проверка уровня тормозной

жидкости и рабочей жидкости гидропривода сцепления (стр. 193).

F

Блок предохранителей в моторном отсеке.  См. Плавкие предохранители
(стр. 168).

G

180

Обслуживание

Бачок омывателя ветрового и заднего стекла:  См. Проверка омывающей
жидкости (стр. 194).

H

Воздушный фильтр: Не требуется проведение сервисного обслуживания.

I

*

 Для идентификационных целей крышки бачков и маслоизмерительный щуп

двигателя имеют соответствующую цветовую маркировку.

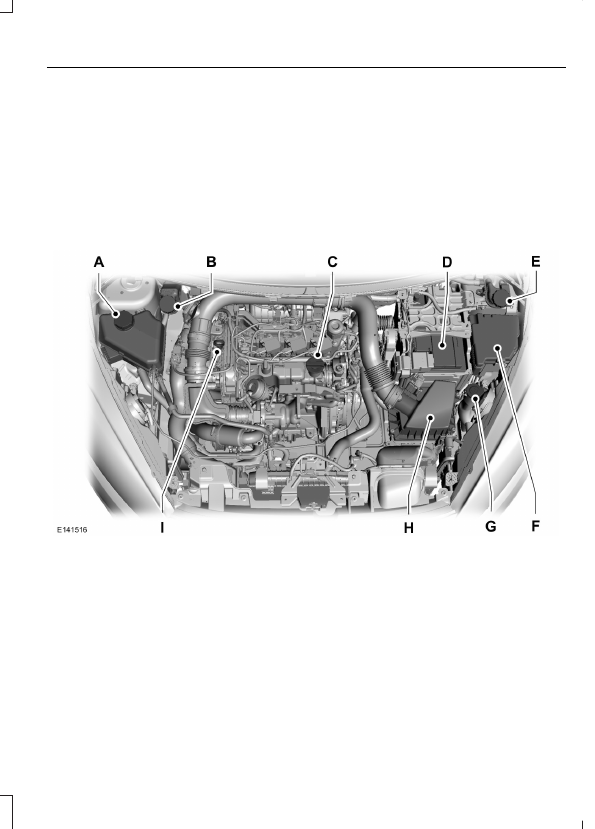

ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 1.0L ECOBOOST™

Бачок для охлаждающей жидкости двигателя

*

:  См. Проверка

охлаждающей жидкости двигателя (стр. 192).

A

Бачок для тормозной жидкости и рабочей жидкости гидропривода
сцепления (автомобиль с правым расположением органов управления)

*

:

См. Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 193).

B

Крышка маслозаливной горловины

1

:  См. Проверка моторного масла

(стр. 191).

С

Аккумуляторная батарея:  См. Замена аккумуляторной батареи 12 В
(стр. 194).

D

181

Обслуживание

Бачок для тормозной жидкости и рабочей жидкости гидропривода
сцепления (автомобиль с левым расположением органов управления)

*

:

См. Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 193).

E

Блок предохранителей в моторном отсеке.  См. Плавкие предохранители
(стр. 168).

F

Бачок омывателя ветрового и заднего стекла:  См. Проверка омывающей
жидкости (стр. 194).

G

Воздушный фильтр: Не требуется проведение сервисного обслуживания.

H

Масляный щуп двигателя

1

:  См. Проверка моторного масла (стр. 191).

I

*

 Для идентификационных целей крышки бачков и маслоизмерительный щуп

двигателя имеют соответствующую цветовую маркировку.

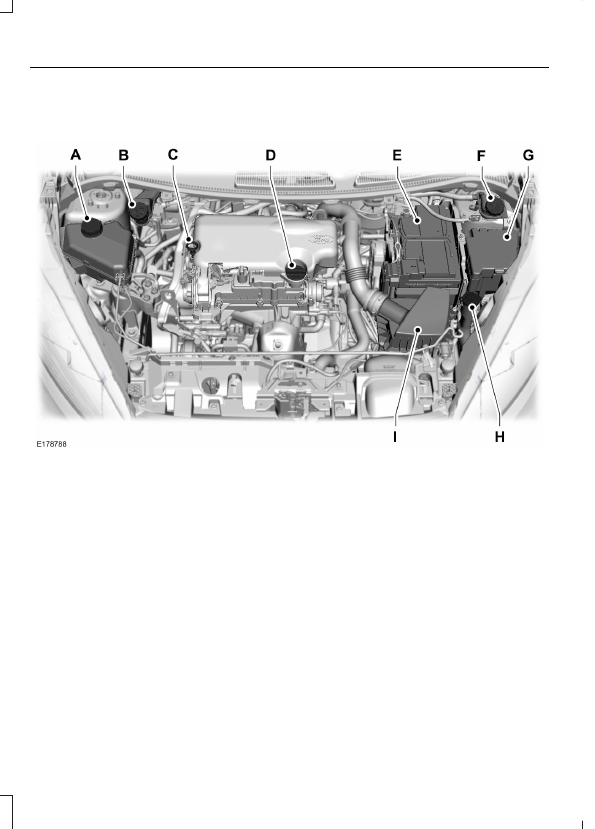

ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 1.25L DURATEC-16V
(SIGMA)
