Защищаемые цепи

Номинал

предохрани-

теля

Плавкий

предохрани-

тель

Указатели поворота

15 A

24

Левая сторона наружного освещения

15 A

25

Правая сторона наружного освещения

15 A

26

Модуль управления силовым агрегатом

7,5 A

27

Антиблокировочная система тормозов, управление
системой динамической стабилизации

20 A

28

Муфта компрессора системы кондиционирования

10 A

29

Не используется

-

30

Не используется

-

31

Звуковой сигнал, функция энергосбережения аккуму-
лятора, бесключевой модуль

20 A

32

Обогреватель заднего стекла

20 A

33

Реле топливного насоса, подогреватель дизельного
топлива

20 A

34

Система сигнализации первой категории

15 A

35

Контроллер автоматической коробки передач

7,5A

36

Левая сторона модуля передней двери

25 A

37

Правая сторона модуля передней двери

25 A

38

Левая сторона модуля задней двери

25 A

39

Правая сторона модуля задней двери

25 A

40

Замыкаемые цепи

Реле

Вентилятор системы охлаждения

R1

Обогреваемое ветровое стекло

R2

Модуль регулирования мощности

R3

Дальний свет

R4

Не используется

R5

171

Плавкие предохранители

Замыкаемые цепи

Реле

Не используется

R6

Электродвигатель вентилятора системы охлаждения
двигателя

R7

Стартер

R8

Муфта компрессора системы кондиционирования

R9

Передние противотуманные фары

R10

Топливный насос, подогреватель дизельного топлива

R11

Фонарь заднего хода

R12

Вентилятор обогревателя

R13

172

Плавкие предохранители

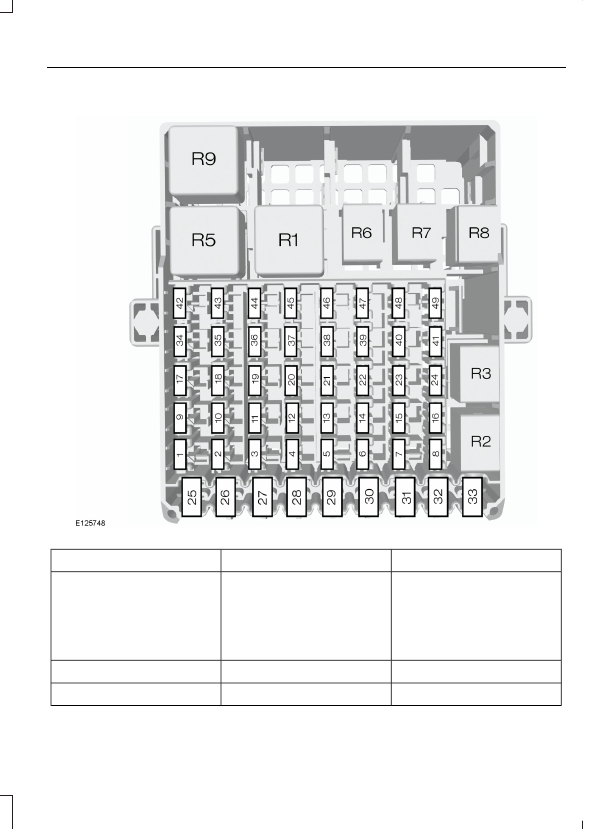

Блок предохранителей в салоне

Защищаемые цепи

Номинал предохранителя

Плавкий предохранитель

Зажигание, автоматиче-
ский режим стеклоочисти-
телей, обогреваемое
ветровое стекло, пото-
лочный плафон,
внутреннее зеркало

7,5 A

1

Стоп-сигналы

10 A

2

Фонарь заднего хода

7,5 A

3

173

Плавкие предохранители

Защищаемые цепи

Номинал предохранителя

Плавкий предохранитель

Коррекция наклона света
фар

7,5 A

4

Очистители ветрового
стекла

20 A

5

Очиститель заднего
стекла

15 A

6

Насос омывателя

15 A

7

Не используется

-

8

Обогреваемое сиденье
пассажира

15 A

9

Обогреваемое сиденье
водителя

15 A

10

Не используется

-

11

Модуль подушки
безопасности

10 A

12

Зажигание, электроусили-
тель рулевого управ-
ления, щиток приборов,
пассивная противо-
угонная система, антибло-
кировочная система
тормозов

10 A

13

Модуль управления
силовым агрегатом, рычаг
коробки передач,
топливный насос

7,5 A

14

Аудиосистема, щиток
приборов

7,5 A

15

Не используется

-

16

Не используется

-

17

Не используется

-

18

Колодка канала информа-
ционной связи

15 A

19

Модуль прицепа

20 A

20

174

Плавкие предохранители
