ПРЕДУПРЕЖДЕНИЕ

При отсоединении проводов не
включайте фары. Пиковое
напряжение в момент отключения

может вызвать перегорание ламп.

Отсоедините провода в
последовательности, обратной
присоединению.

167

Аварийные принадлежности

РАСПОЛОЖЕНИЕ БЛОКОВ
ПЛАВКИХ
ПРЕДОХРАНИТЕЛЕЙ

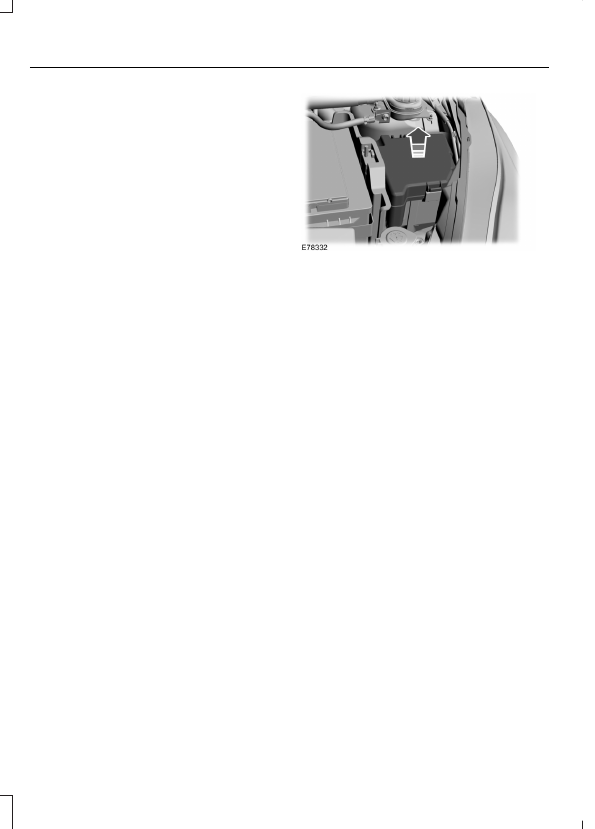

Блок предохранителей в
моторном отсеке

Блок предохранителей в салоне

Этот блок предохранителей находится
за перчаточным ящиком. Откройте
перчаточный ящик и выньте из него
содержимое. Надавите на стенки и
поверните перчаточный ящик вниз.

168

Плавкие предохранители

ТАБЛИЦА ХАРАКТЕРИСТИК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ

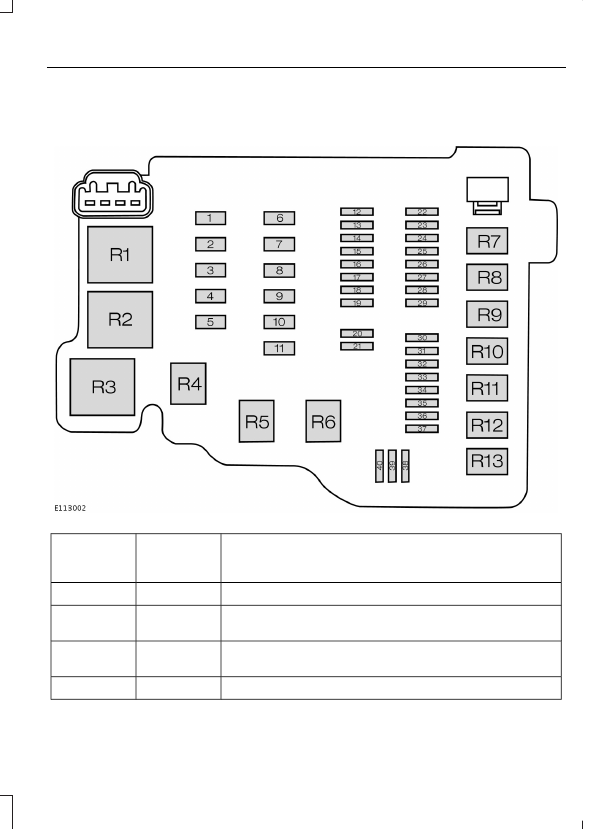

Блок предохранителей в моторном отсеке

Защищаемые цепи

Номинал

предохрани-

теля

Плавкий

предохрани-

тель

Модуль антиблокировочной системы тормозов

40 A

1

Антиблокировочная система тормозов, модуль
управления системой динамической стабилизации

30 A

1

Вентилятор системы охлаждения - высокоскоростной
режим

60 A

2

Вентилятор системы охлаждения

40 A

3

169

Плавкие предохранители

Защищаемые цепи

Номинал

предохрани-

теля

Плавкий

предохрани-

тель

Вентилятор системы охлаждения - низкоскоростной
режим

30 A

3

Вентилятор обогревателя

30 A

4

Питание коробки плавких предохранителей в пасса-
жирском салоне (аккумулятор)

60 A

5

Блок управления системами кузова

30 A

6

Питание коробки плавких предохранителей в пасса-
жирском салоне (система зажигания)

60 A

7

Автоматическая коробка передач

50 A

8

Обогреваемое ветровое стекло

60 A

9

Не используется

-

10

Реле стартера

30 A

11

Левое реле дальнего света

10 A

12

Правое реле дальнего света

10 A

13

Насос охлаждающей жидкости

10 A

14

Катушки зажигания

10 A

15

Модуль управления силовым агрегатом, высоко- и
низкоскоростной режим вентилятора системы охла-
ждения

15 A

16

Подогреваемые кислородные датчики (бензиновые
двигатели)

15 A

17

Модуль электропитания (дизельные двигатели)

20 A

17

Не используется

-

18

Компрессор системы кондиционирования воздуха

7,5A

19

Не используется

-

20

Вентилятор системы охлаждения (1.6L Duratorq-TDCi)

7,5A

21

Не используется

-

22

Передние противотуманные фары

15 A

23
