Ford Fiesta (2012-2014 год). Руководство - часть 45

Бачок для охлаждающей жидкости двигателя

*

:  См. Проверка

охлаждающей жидкости двигателя (стр. 192).

A

Бачок для тормозной жидкости и рабочей жидкости гидропривода
сцепления (автомобиль с правым расположением органов управления)

*

:

См. Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 193).

B

Крышка маслозаливной горловины

1

:  См. Проверка моторного масла

(стр. 191).

С

Аккумуляторная батарея:  См. Замена аккумуляторной батареи 12 В
(стр. 194).

D

Бачок для тормозной жидкости и рабочей жидкости гидропривода
сцепления (автомобиль с левым расположением органов управления)

*

:

См. Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 193).

E

Блок предохранителей в моторном отсеке.  См. Плавкие предохранители
(стр. 168).

F

Бачок омывателя ветрового и заднего стекла:  См. Проверка омывающей
жидкости (стр. 194).

G

Воздушный фильтр: Не требуется проведение сервисного обслуживания.

H

Масляный щуп двигателя

1

:  См. Проверка моторного масла (стр. 191).

I

*

 Для идентификационных целей крышки бачков и маслоизмерительный щуп

двигателя имеют соответствующую цветовую маркировку.

183

Обслуживание

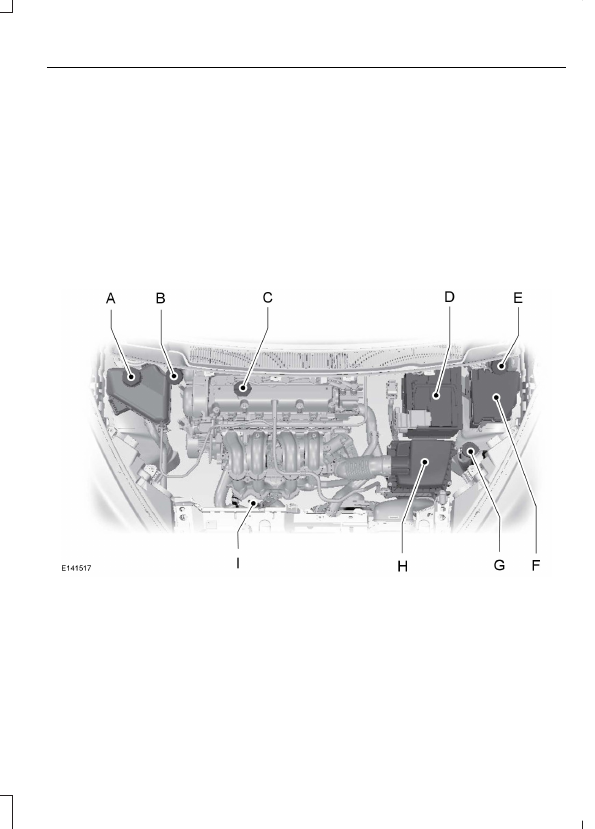

ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 1.4L DURATEC-16V
(SIGMA)

Бачок для охлаждающей жидкости двигателя

*

:  См. Проверка

охлаждающей жидкости двигателя (стр. 192).

A

Бачок для тормозной жидкости и рабочей жидкости гидропривода
сцепления (автомобиль с правым расположением органов управления)

*

:

См. Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 193).

B

Крышка маслозаливной горловины

1

:  См. Проверка моторного масла

(стр. 191).

C

Аккумуляторная батарея:  См. Замена аккумуляторной батареи 12 В
(стр. 194).

D

Бачок для тормозной жидкости и рабочей жидкости гидропривода
сцепления (автомобиль с левым расположением органов управления)

*

:

См. Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 193).

E

Блок предохранителей в моторном отсеке.  См. Плавкие предохранители
(стр. 168).

F

184

Обслуживание

Бачок омывателя ветрового и заднего стекла:  См. Проверка омывающей
жидкости (стр. 194).

G

Воздушный фильтр: Не требуется проведение сервисного обслуживания.

H

Масляный щуп двигателя

1

:  См. Проверка моторного масла (стр. 191).

I

*

 Для идентификационных целей крышки бачков и маслоизмерительный щуп

двигателя имеют соответствующую цветовую маркировку.

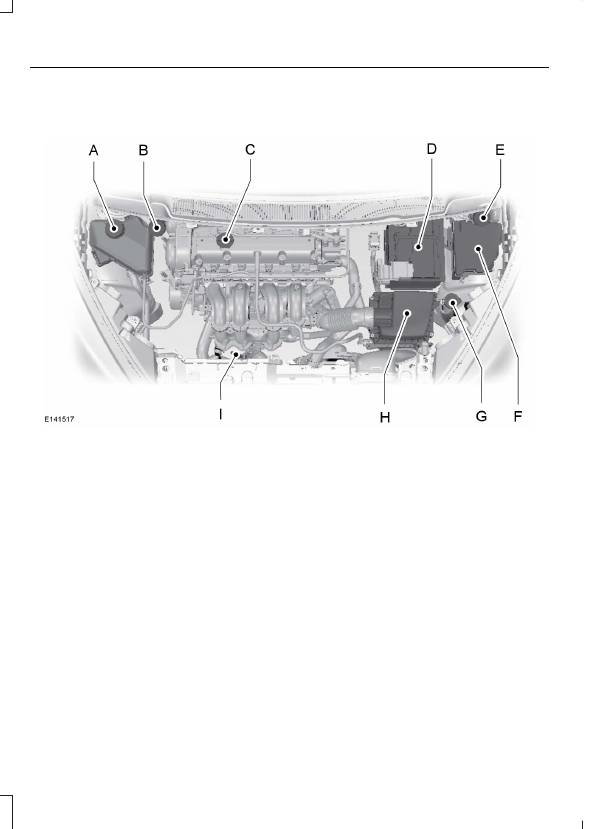

ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 1.6L DURATEC-16V TI-VCT
(SIGMA)

Бачок для охлаждающей жидкости двигателя

*

:  См. Проверка

охлаждающей жидкости двигателя (стр. 192).

A

Бачок для тормозной жидкости и рабочей жидкости гидропривода
сцепления (автомобиль с правым расположением органов управления)

*

:

См. Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 193).

B

Крышка маслозаливной горловины

1

:  См. Проверка моторного масла

(стр. 191).

C

185

Обслуживание

Аккумуляторная батарея:  См. Замена аккумуляторной батареи 12 В
(стр. 194).

D

Бачок для тормозной жидкости и рабочей жидкости гидропривода
сцепления (автомобиль с левым расположением органов управления)

*

:

См. Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 193).

E

Блок предохранителей в моторном отсеке.  См. Плавкие предохранители
(стр. 168).

F

Бачок омывателя ветрового и заднего стекла:  См. Проверка омывающей
жидкости (стр. 194).

G

Воздушный фильтр: Не требуется проведение сервисного обслуживания.

H

Масляный щуп двигателя

1

:  См. Проверка моторного масла (стр. 191).

I

*

 Для идентификационных целей крышки бачков и маслоизмерительный щуп

двигателя имеют соответствующую цветовую маркировку.

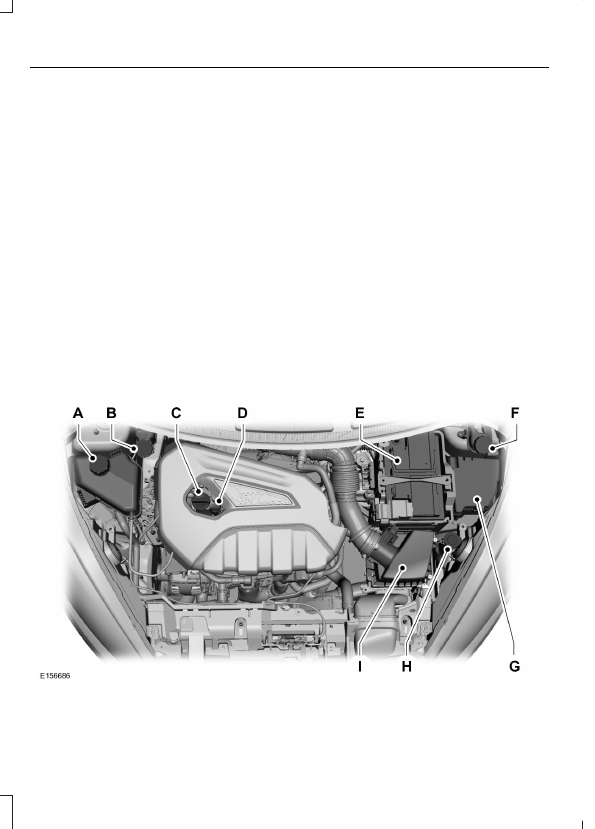

ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 1.6L ECOBOOST™

186

Обслуживание
