Red Intermodular de Comunicaciones

418-00-12

418-00-12

4

Revise si el C233 del RCM está dañado

•

¿ Está OK el C233 del RCM?

Vaya a C2.

REPARE el C233 del RCM. PRUEBE si el sistema
funciona normalmente.

DIAGNOSTICOS Y PRUEBAS (Continuación)

Prueba Pinpoint C: EL MODULO NO RESPONDE AL PROBADOR NGS — MÓDULO DE CONTROL DE IMPACTOS
(RCM) (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C1

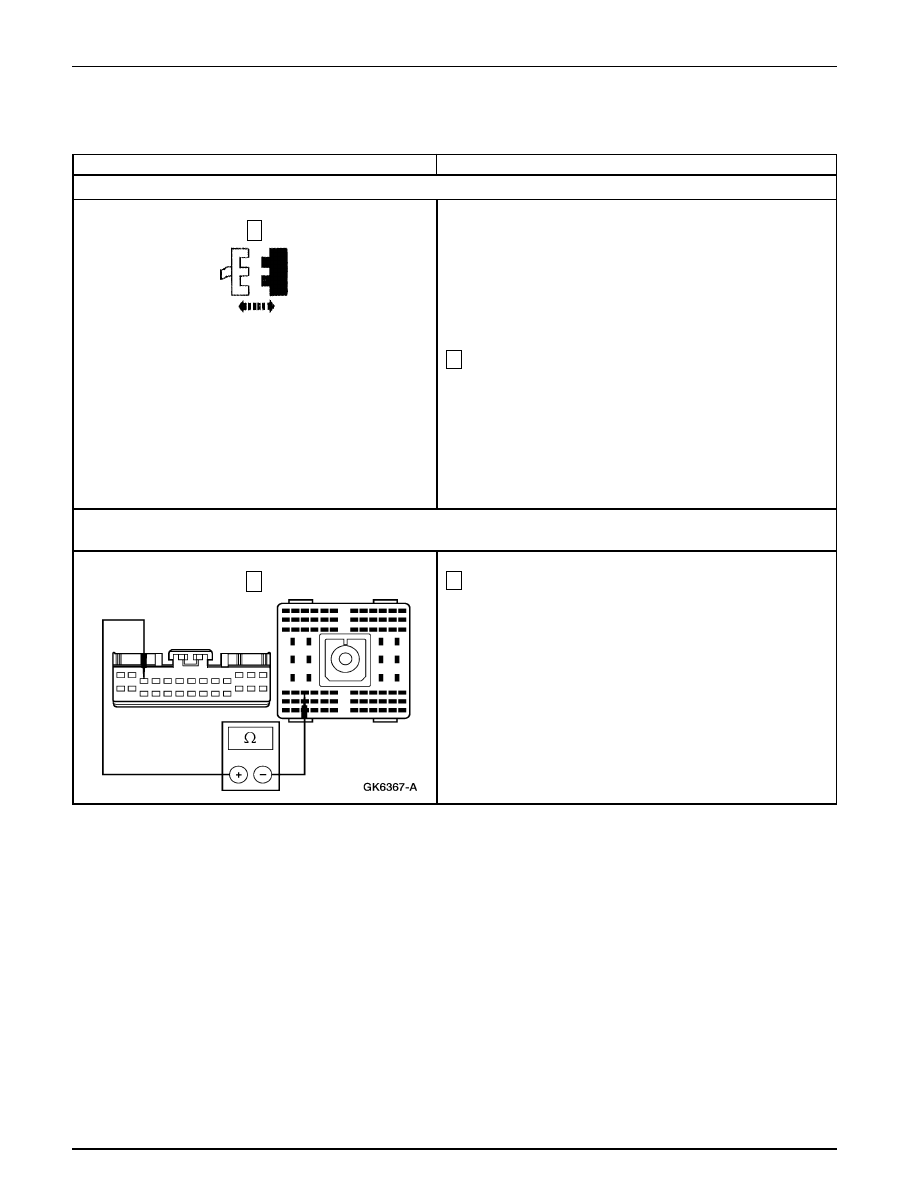

VERIFIQUE SI EL C233 DEL RCM ESTA DAÑADO (Continuación)

C233 del RCM

C2

VERIFIQUE SI ESTA ABIERTO EL CIRCUITO (LB/WH) ENTRE EL C291-7 DEL DLC Y EL C233-7 DEL RCM

1

Mida la resistencia entre el C232-5 del RCM y el C291-7
del DLC, circuito 70 (LB/WH).

•

¿ Es menor a 5 Ohmios?

CAMBIE el RCM; REFIÉRASE a la Sección
501-20B. PRUEBE si el sistema funciona
normalmente.

REPARE el circuito 70 (LB/WH). PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

1

3

→

→

→

→

→

Si

→

→

→

→

→

No

Red Intermodular de Comunicaciones

418-00-13

418-00-13

3

Revise si está dañado el C336 del módulo RAP.

•

¿ Está OK el C336 del módulo RAP?

Vaya a D2.

REPARE el C336 del módulo RAP. PRUEBE si el
sistema funciona normalmente.

DIAGNOSTICOS Y PRUEBAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

1

2

→

→

→

→

→

Si

→

→

→

→

→

No

1

Prueba Pinpoint D: EL MODULO NO RESPONDE AL PROBADOR NGS — MODULO ANTIROBO (RAP)

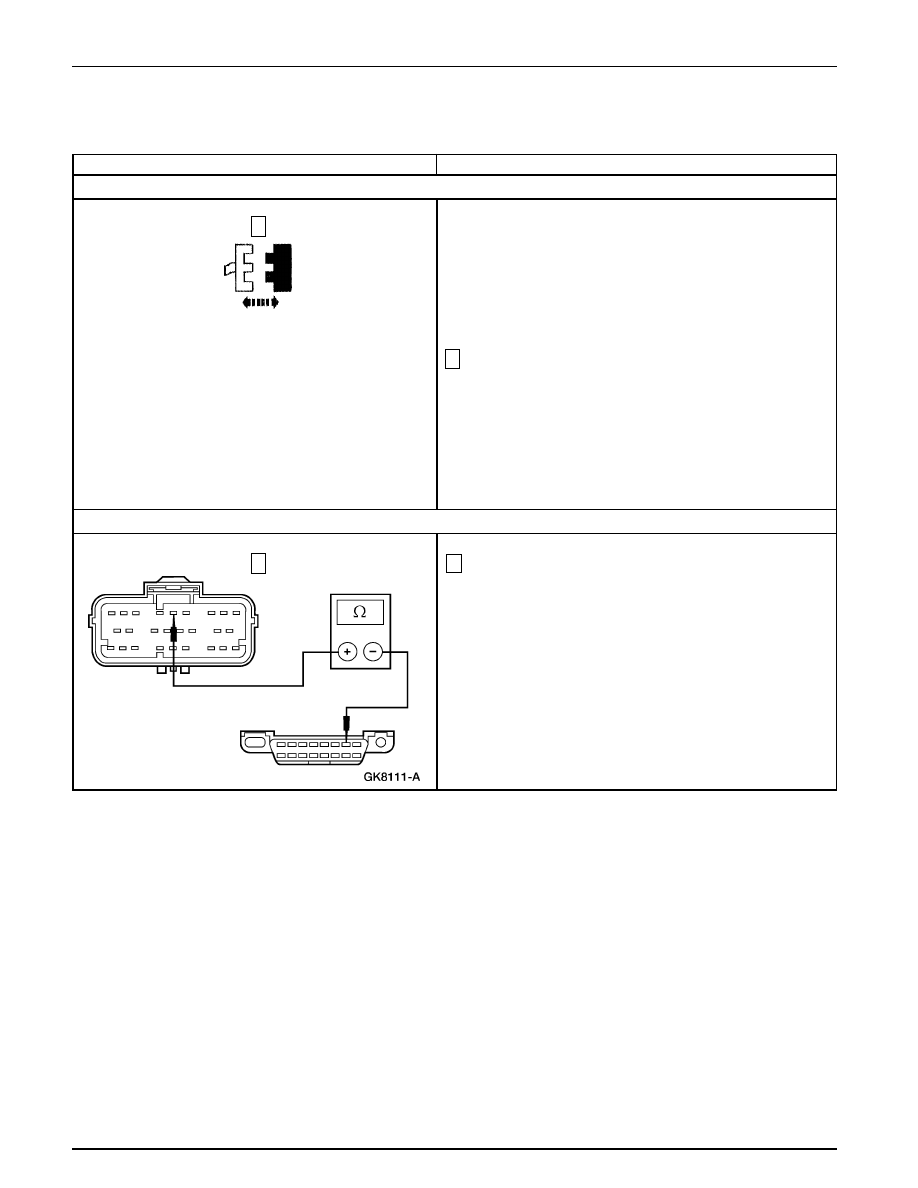

D1

VERIFIQUE SI EL C336 DEL MODULO RAPA ESTA DAÑADO

C336 del Módulo RAP

D2

VERIFIQUE SI EL CIRCUITO 70 (LB/WH) ESTA ABIERTO ENTRE EL C291-7 DEL DLC Y EL C336-3 DEL
MODULO RAP

1

Mida la resistencia entre el C336-3 del Módulo RAP y el
C291-7 del DLC, circuito 70 (LB/WH).

•

¿ Es menor a 5 Ohmios?

CAMBIE el módulo RAP. REFIÉRASE a la Sección
419-10. PRUEBE si el sistema funciona
normalmente.

Vaya a D3.

Red Intermodular de Comunicaciones

418-00-14

418-00-14

1

Mida la resistencia entre el C336-3 del módulo RAP y el
C212M-51 en línea, circuito 70 (LB/WH).

•

¿ Es menor a 5 Ohmios?

REPARE el circuito 70 (LB/WH) entre el C212F
en línea y el C291 del DLC. PRUEBE si el sistema
funciona normalmente.

REPARE el circuito 70 (LB/WH) entre el C212M
en línea y el C336 del módulo RAP. PRUEBE si el
sistema funciona normalmente.

2

Verifique si están dañados los C212M y C212F en línea.

•

¿ Están OK los C212M y C212F?

Vaya a D4.

REPARE los C212M y C212F en línea. PRUEBE si
el sistema funciona normalmente.

DIAGNOSTICOS Y PRUEBAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

1

1

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint D: EL MODULO NO RESPONDE AL PROBADOR NGS — MODULO ANTIROBO (RAP)
(Continuación)

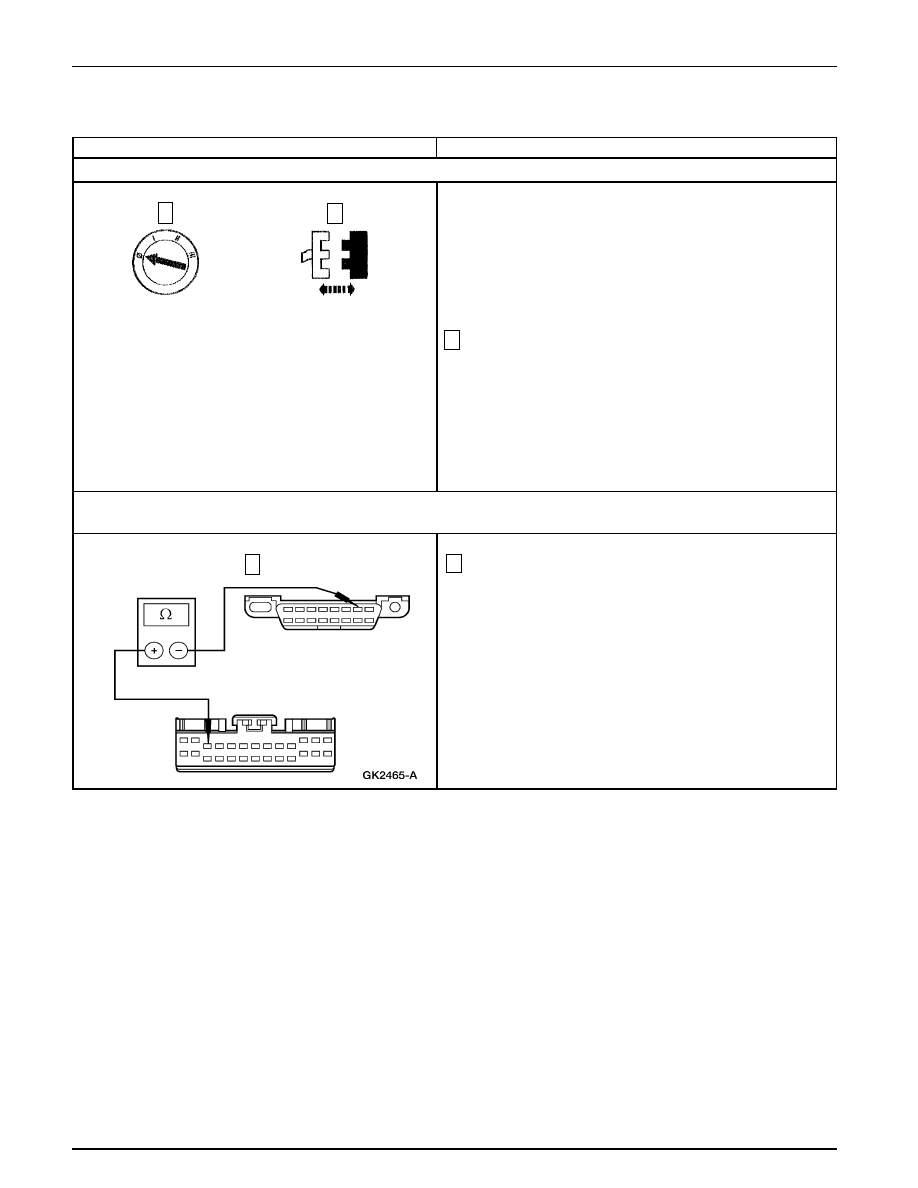

D3

VERIFIQUE SI EL C212 EN LINEA ESTA DAÑADO

D4

VERIFIQUE SI ESTA ABIERTO EL CIRCUITO 70 (LB/Wh) ENTRE EL C212M EN LINEA Y EL C336 DEL MODULO
RAP

C212 En Línea

Red Intermodular de Comunicaciones

418-00-15

418-00-15

DIAGNOSTICOS Y PRUEBAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

3

2

Prueba Pinpoint E: EL MODULO NO RESPONDE AL PROBADOR NGS — MÓDULO DE CONTROL DEL TREN
MOTRIZ (PCM)

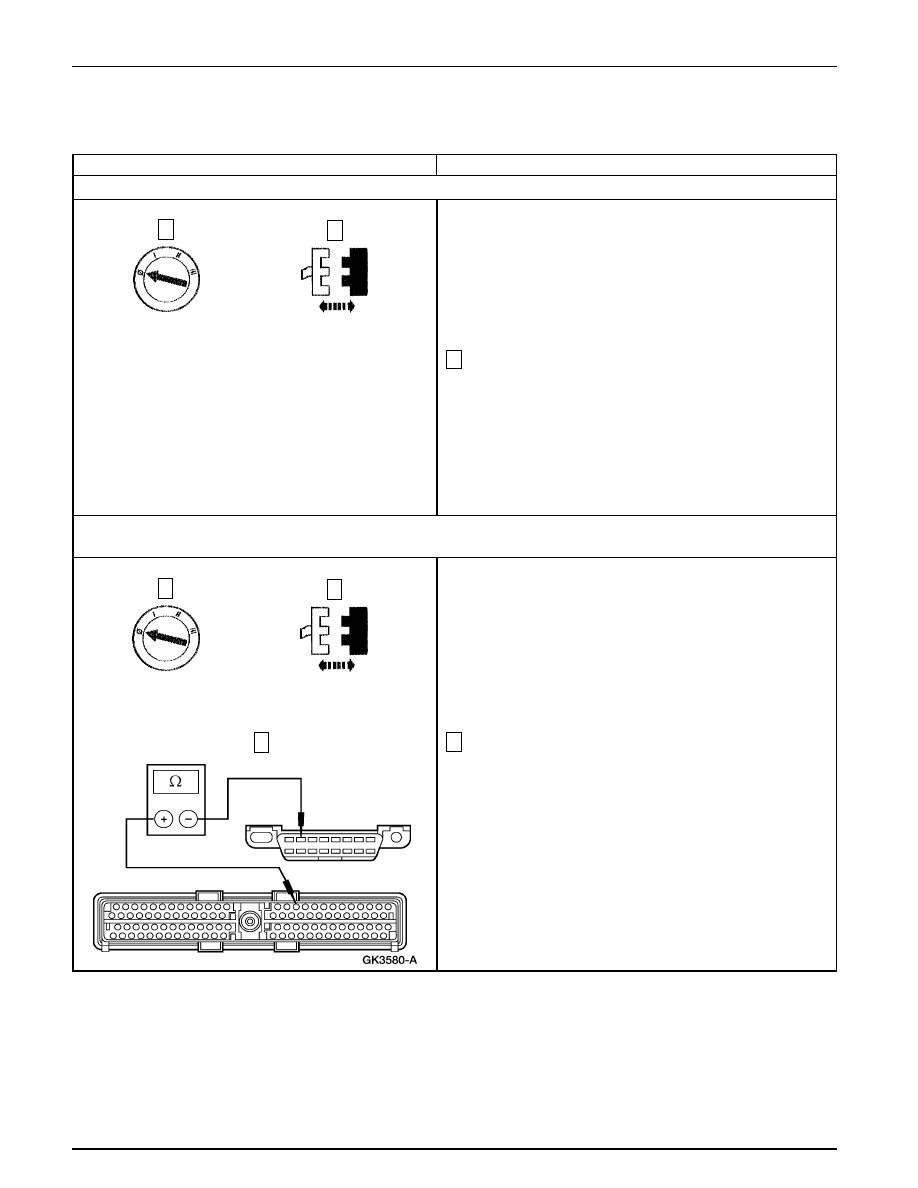

E1

VERIFIQUE LOS C202-15 Y C202-16 DEL PCM

E2

VERIFIQUE SI ESTAN ABIERTOS LOS CIRCUITOS 914 (TN/OG) Y 915 (PK/LB) ENTRE EL C202 DEL PCM Y EL
C291 DEL DLC

3

Revise si están dañados los C202-15 y C202-16 del PCM.

•

¿Está OK el C202 del PCM?

Vaya a E2.

REPARE EL C202 del PCM. PRUEBE si el sistema
funciona normalmente.

3

Mida la resistencia entre el C202-16 del PCM y el
C291-2 del DLC, circuito 914 (TN/OG).

1

C202 del PCM

2

1

C202 del PCM
