Red Intermodular de Comunicaciones

418-00-8

418-00-8

1

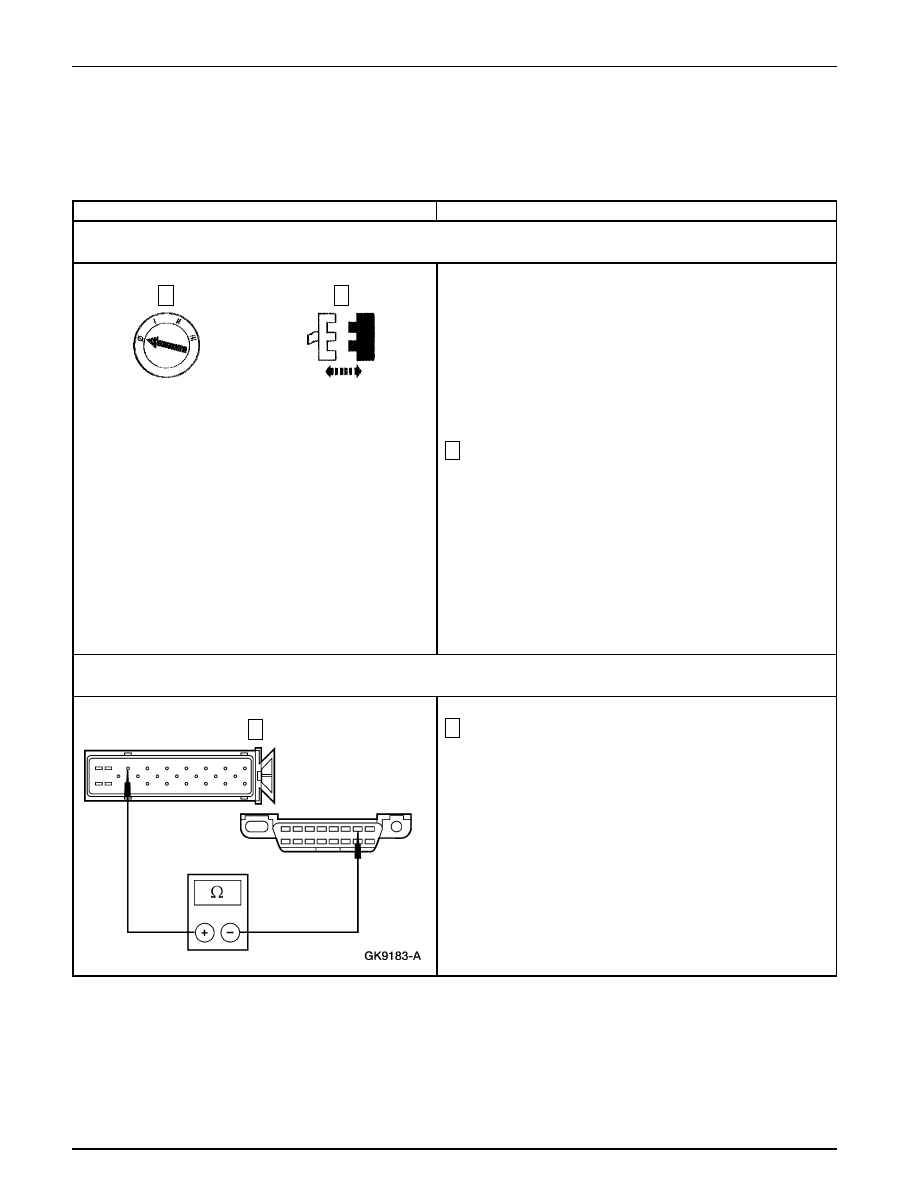

Mida la resistencia entre el módulo de control antibloqueo
en las cuatro ruedas, C186-23, circuito 70 (LB/WH) y el
DLC C291-7, circuito 70 (LB/WH)

•

¿ Es menor a 5 Ohmios?

CAMBIE el módulo de control antibloqueo en las
cuatro ruedas. Reférase a la Sección 206-09.
PRUEBE si el sistema funciona normalmente.

Vaya a A3.

3

Inspeccione si el módulo de control antibloqueo en las
cuatro ruedas, C186 tiene daños

•

¿ Está OK el módulo de control antibloqueo en las
cuatro ruedas, C186?

Vaya a A2.

REPARE el módulo de control antibloqueo en las
cuatro ruedas, C186. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Prueba Pinpoint A: EL MODULO NO RESPONDE AL PROBADOR NGS — MÓDULO DE CONTROL
ANTIBLOQUEO DE FRENOS EN LAS CUATRO RUEDAS

DIAGNOSTICOS Y PRUEBAS (Continuación)

Pruebas Pimpoint

A1

VERIFIQUE SI EL CIRCUITO 70 (LB/WH) DEL MODULO DE CONTROL ANTIBLOQUEO DE FRENOS EN LAS
CUATRO RUEDAS, C186-23 ESTA DAÑADO

A2

VERIFIQUE SI EL CIRCUITO 70 (LB/WH) ESTA ABIERTO ENTRE EL DLC C291 Y EL MODULO DE CONTROL
ANTIBLOQUEO EN LAS CUATRO RUEDAS, C186

C186 del Módulo de Control

Antibloqueo  en las Cuatro Ruedas

→

→

→

→

→

Si

→

→

→

→

→

No

2

1

1

Red Intermodular de Comunicaciones

418-00-9

418-00-9

1

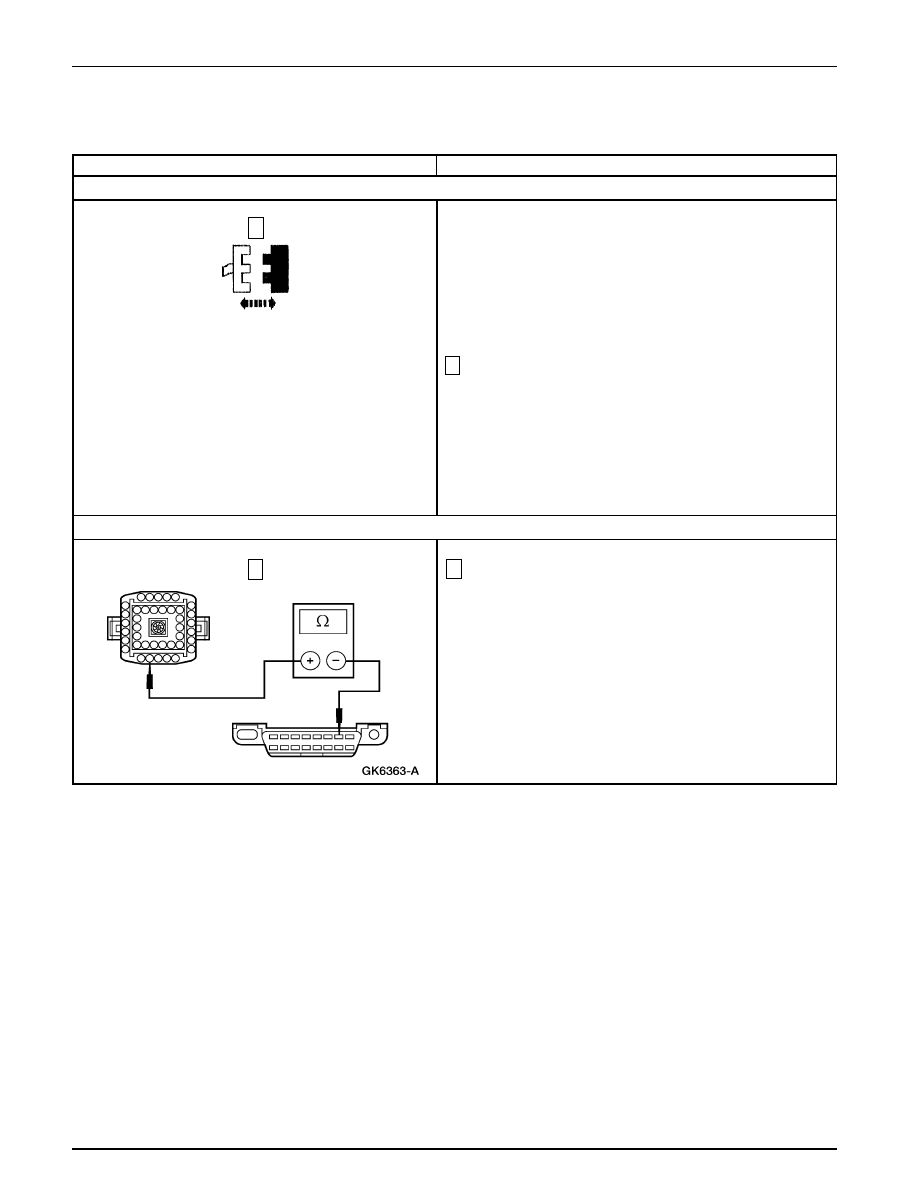

Mida la resistencia entre el C148F-16, circuito 70
(LB/WH) y el C291-7 del DLC, del mismo circuito.

•

¿ Es menor a 5 Ohmios?

Vaya a  A5.

REPARE el circuito 70 (LB/WH) entre el C291 del
DLC y C148F en línea. PRUEBE si el sistema
funciona normalmente.

2

Inspeccione si el C148M y C148F en línea están dañados.

•

¿ Están OK los C148M y C148F?

Vaya a  A4.

REPARE los C148 en línea. PRUEBE si el sistema
funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Prueba Pinpoint A: EL MODULO NO RESPONDE AL PROBADOR NGS — MÓDULO DE CONTROL
ANTIBLOQUEO DE FRENOS EN LAS CUATRO RUEDAS (Continuación)

DIAGNOSTICOS Y PRUEBAS (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

1

1

A3

VERIFIQUE SI EL C148 EN LINEA ESTA DAÑADO

C148 En Línea

A4

VERIFIQUE SI EL CIRCUITO 70 (LB/W) ESTA ABIERTO ENTRE  EL C148F EN LINEA Y EL DLC, C291

Red Intermodular de Comunicaciones

418-00-10

418-00-10

1

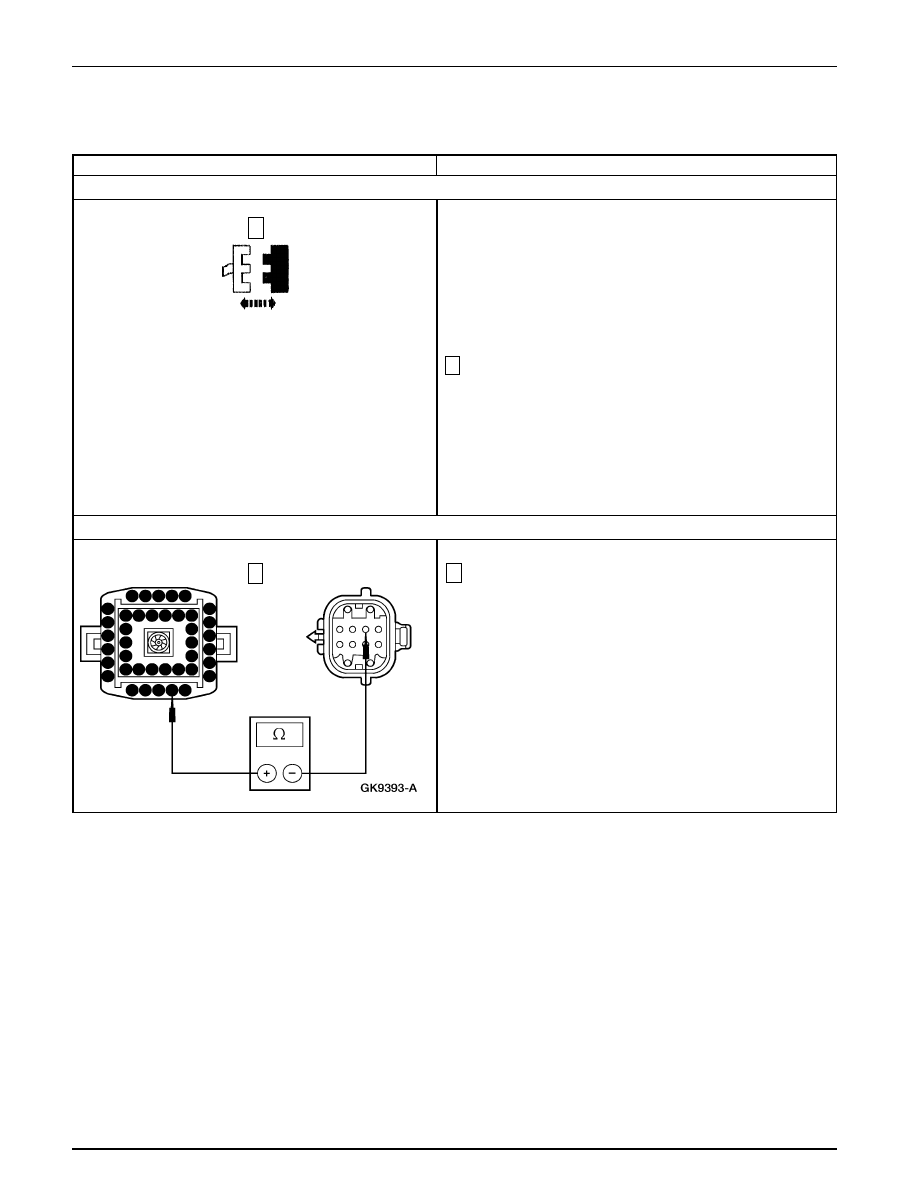

Mida la resistencia entre el C148M-16 y C140F-8 en línea
del circuito 70 (LB/WH).

•

¿ Es menor a 5 Ohmios?

REPARE el circuito 70 (LB/WH) entre el C140F
en línea y el C186 del módulo de control ani-
bloqueo de frenos. PRUEBE si el sistema funciona
normalmente.

REPARE el circuito 70 (LB/WH) en los C148M y
C140F en línea. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Prueba Pinpoint A: EL MODULO NO RESPONDE AL PROBADOR NGS — MÓDULO DE CONTROL
ANTIBLOQUEO DE FRENOS EN LAS CUATRO RUEDAS (Continuación)

DIAGNOSTICOS Y PRUEBAS (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

1

1

C140 En Línea

A5

VERIFIQUE SI ESTA DAÑADO EL C140 EN LINEA

A6

VERIFIQUE SI EL CIRCUITO 70 (LB/WH) ESTA ABIERTO ENTRE LOS C148M EL C140F EN LINEA

2

Verifique si están dañados los C140M y los C140F en línea

•

¿Están OK los C140M y C140F?

Vaya a  A6.

REPARE el C140 en línea dañado. PRUEBE si el
sistema funciona normalmente.

Red Intermodular de Comunicaciones

418-00-11

418-00-11

1

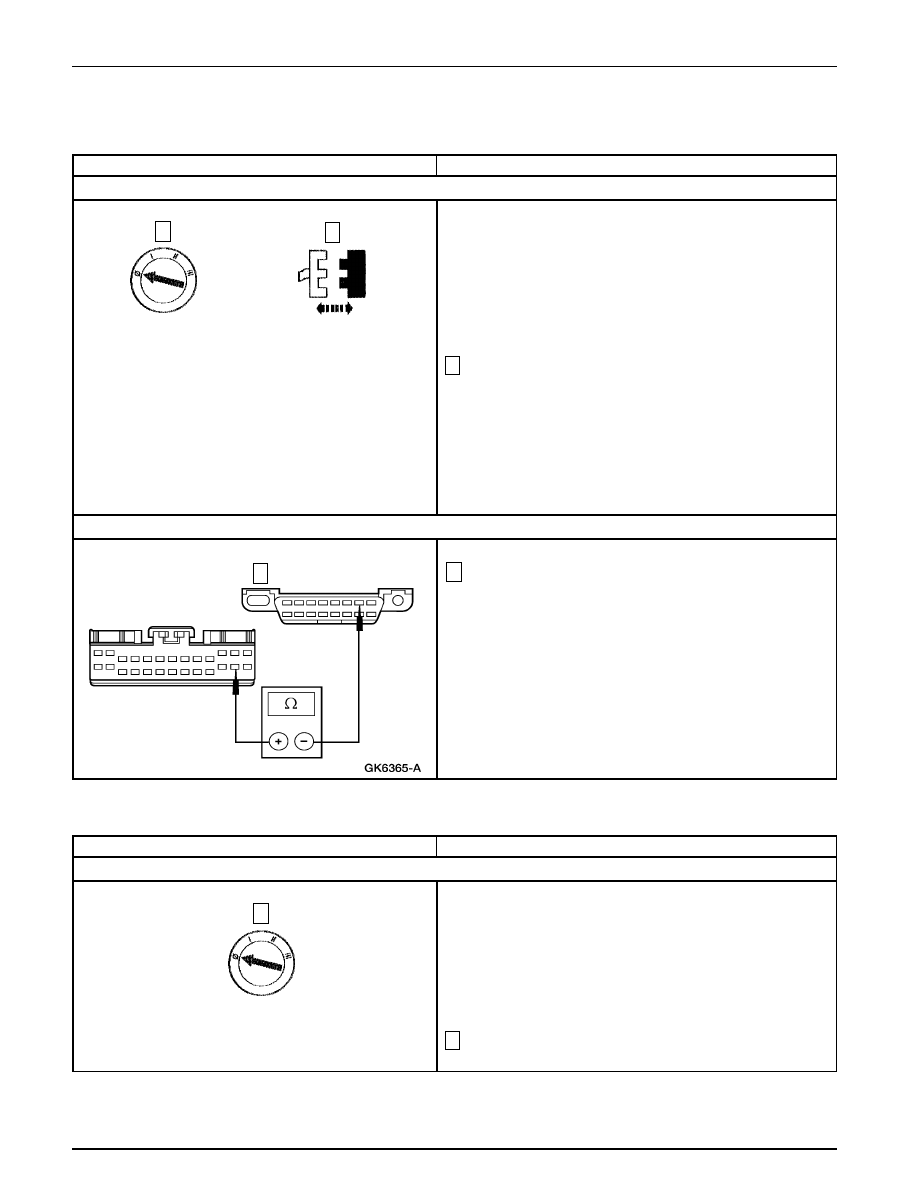

Mida la resistencia en el circuito 70 (LB/WH) entre el
C280-25 del GEM/CTM, y el C291-7 del DLC.

•

¿ Es menor a 5 Ohmios?

CAMBIE el GEM/CTM; Para información adicional,
refiérase a la Sección 419-10. PRUEBE si el
sistema funciona normalmente.

REPARE el circuito 70 (LB/WH). PRUEBE si el
sistema funciona normalmente.

3

Revise si el C280 del GEM/CTM está dañado

•

¿ Está dañado el C280 del GEM/CTM?

VEA B2.

REPARE el C280 del GEM/CTM. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICOS Y PRUEBAS (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

2

1

Prueba Pinpoint  B: EL MODULO NO RESPONDE AL PROBADOR NGS — MODULO ELECTRONICO GENERICO
(GEM)/MODULO TEMPORIZADOR CENTRAL (CTM)

1

B 1

VERIFIQUE SI EL C280 DEL GEM/CTM ESTA DAÑADO

C280 GEM/CTM

B 2

VERIFIQUE SI EL CIRCUITO 70 (LB/WH) ENTRE EL C291 DEL DLC Y EL C280 DEL GEM/CTM ESTA ABIERTO

Prueba Pinpoint C: EL MODULO NO RESPONDE AL PROBADOR NGS — MÓDULO DE CONTROL DE IMPACTOS
(RCM)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C1

VERIFIQUE SI EL C233 DEL RCM ESTÁ DAÑADO

2

Desactive el sistema de air bag. REFIÉRASE a la Sección
501-20B.
