Ford Explorer / Mercury Mountaineer. Manual - parte 861





Red Intermodular de Comunicaciones

418-00-4

418-00-4

Red de Comunicaciones ISO 9141

El módulo de control de impactos (RCM)está conectado a la
red de comunicaciones ISO 9141. El RCM controla el
despliegue de los air bags, basado en las entradas del sensor.
Vea la Sección 501-20B para obtener información adicional.

El Módulo de asistencia al estacionar (PAM) está conectado
a la red de comunicaciones ISO 9141. El PAM controla el
sistema de asistencia al estacionar. Para información
adicional, refiérase a la Sección 413-13.

El módulo electrónico genérico (GEM)/módulo
temporizador central (CTM) se encuentra en la red ISO 9141
de comunicaciones. El GEM está equipado en aquellos
vehículos con tracción en las cuatro ruedas o en vehículos
con ventanas eléctricas. El CTM está equipado en vehículos
con tracción en las dos ruedas o en vehículos sin ventanas
eléctricas. El GEM controla una variedad de sistemas:

• 4 x 4.

• Limpiaparabrisas.

• Luces de cortesía.

• Ventanas de bajada de un solo toque, etc.

• Campanillas de advertencias/luces.

Vea la Sección 419-10 para obtener información adicional.

El módulo antirobo (RAP) se encuentra en la red de
comunicaciones ISO 9141. El módulo RAP controla la entrada
a control remoto y el sistema activo antirobo. Para mayor
información, vea las Secciones 501-14B y 419-01A.

DESCRIPCION Y OPERACION (Continuación)

El módulo del sistema antibloqueo de frenos en las cuatro
ruedas se encuentra enlazado a la red ISO 9141 de
comunicaciones. El módulo controla la presión de los frenos
hacia las cuatro ruedas para mantener el vehículo bajo control
mientras frena. Para obtener información adicional vea la
Sección 206-09.

El sistema neumático de suspensión, es un sistema de
suspensión controlado por computadora. Los amortiguadores
traseros contienen un resorte de aire integrado. Estos resortes
de aire suministran una nivelación automática de la carga y un
ajuste de la altura en un rango total de 50 mm (2 pul.).

La programación del módulo de la suspensión neumática tiene
una compensación temporizada para un recorrido con la
suspensión normal sobre caminos accidentados de manera
que el sistema de suspensión neumática no esté ajustando
continuamente la altura del vehículo.

Hay un sensor de altura montado en la parte trasera del
vehículo. Los sensores de altura tienen un recorrido total de
80 mm (3 pul.). Vea la Sección 204-05 para obtener
información adicional.El módulo del asiento del conductor
(DSM) está conectado a la red SCP de comunicaciones. El
DSM controla las funciones del asiento movido

Red Intermodular de Comunicaciones

418-00-5

418-00-5

DIAGNOSTICOS Y PRUEBAS

Red de Comunicaciones

Para obtener mayor información acerca de los esquemas y
conectores de la Red de Comunicaciones Multiplex  vea los
Diagramas de Cableado, Celda 14.

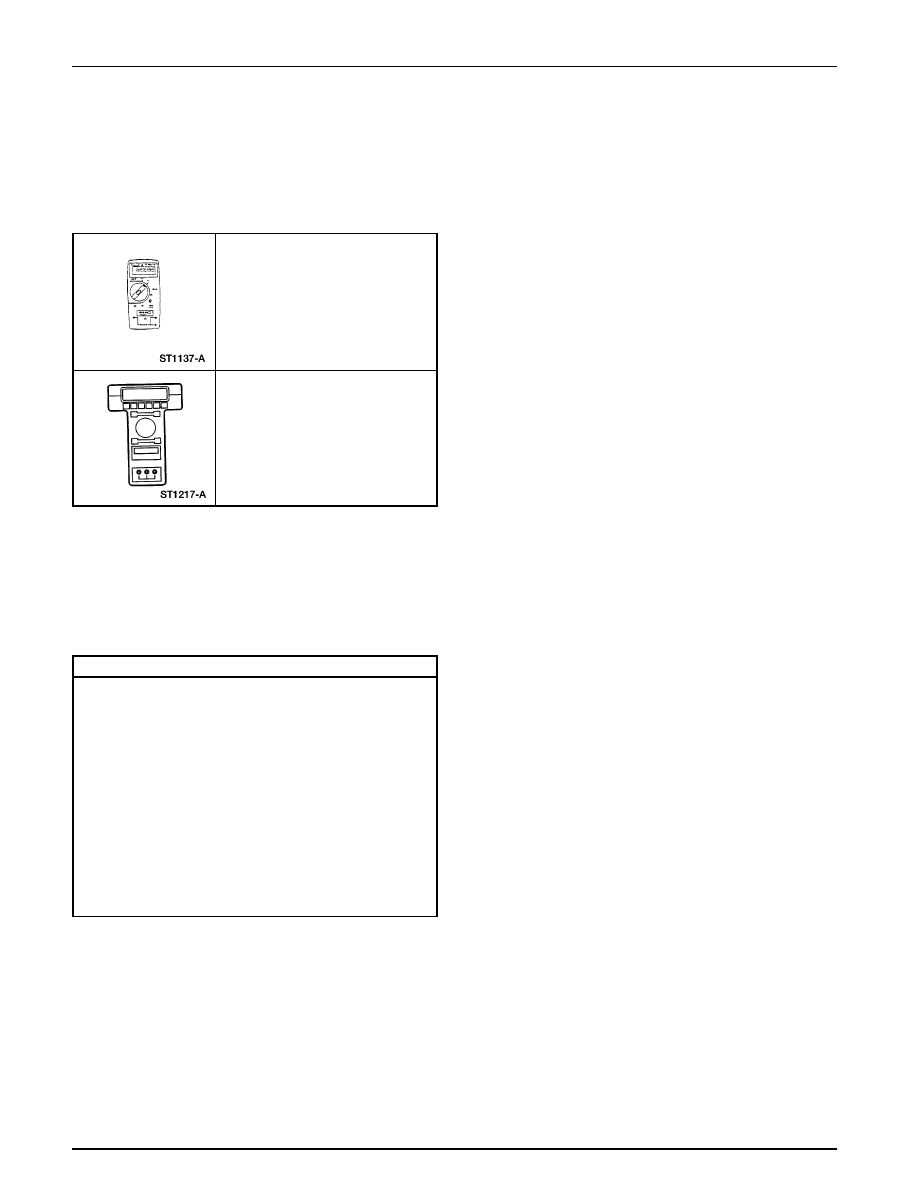

Multímetro Digital 73 105-R0051 o su
equivalente.

Probador New Generation STAR
(NGS) o su equivalente
418-F048 (007-00500)

Inspección y Verificación

1.

Verifique el problema del cliente.

2.

Haga una inspección visual para detectar señales obvias
de daños eléctricos.

• Fusible 5 (10A) del panel central de fusibles (CJB)
• Arneses de cableado dañados
• Conexiones flojas o corroídas
• Módulo antibloqueo de frenos en las cuatro ruedas
• Módulo de control de impactos (RCM)
• Módulo electrónico genérico (GEM)/módulo temporizador

central (CTM)

• Módulo de control del tren motriz (PCM)
• Módulo de asistencia al estacionar (PAM) (opcional)
• Módulo antirobo (RAP) (opcional)
• Módulo de control de la suspención neumática (opcional)
• Sistema pasivo antirobo (PATS)
• Módulo del asiento del conductor (DSM) (opcional)
• Módulo de control automático de temperatura (EATC)

(opcional)

3.

Si el problema persiste después de la inspección, conecte
el probador New Generation Star (NGS) al conector de
enlace de datos (DLC) localizado debajo del panel de
instrumentos y seleccione el vehículo a ser probado en
el menú del NGS. Si el NGS no se comunica con el
vehículo:

verifique que la tarjeta del programa se encuentre
correctamente instalada.

verifique las conexiones al vehículo.

verifique que la posición del interruptor de ignición
este en RUN.

Si el NGS todavía no se comunica con el vehículo, vaya a la
Prueba Pinpoint M

4.

Vaya a la Prueba Pinpoint PC.

Herramienta(s) Especial(es)

Tabla de Inspección Visual

Eléctrica

Red Intermodular de Comunicaciones

418-00-6

418-00-6

2

Haga la Prueba de Diagnóstico de Enlace de Datos con la
Red

¿ Salió en pantalla la lectura SYSTEM PASSED?

El vehículo pasó la prueba. REGRESE a la Tabla de
Fallas de la sección para el módulo en cuestión.

Si no hay respuesta por parte del probador NGS,
VAYA a la Prueba Pinpoint M.

Sí aparece en pantalla: CKT70, CKT914, y/o
CKT915 = SOME ECUS NO RESP/NOT EQUIP,
REFIÉRASE a la Tabla de Fallas.

Sí aparece en pantalla: CKT 70 = ALL ECUS NO
RESP/NO EQUIP, Vaya a la Prueba Pinpoint K.

Si aparece en pantalla CKT914 = ALL ECUS NO
RESP/NOT EQUIP, Vaya a la Prueba Pinpoint L.

Si aparece en pantalla CKT915 = ALL ECUS NO
RESP/NOT EQUIP, Vaya a la Prueba Pinpoint L.

Si el módulo en cuestión tiene la lectura: NO
RESPONSE/NOT EQUIPED, VEA la Tabla de
Fallas.

Si el módulo en cuestión envía la señal NO
RESPONSE ON CKT914 (BUS+) o la señal, NO
REPSPONSE ON CKT915 (BUS-). VEA la Tabla
de Fallas.

Prechequeo del Sistema

DIAGNOSTICOS Y PRUEBAS (Continuación)

Si

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Prueba Pinpoint PC: PRUEBA DE DIAGNOSTICO DE ENLACE DE DATOS CON LA RED

PC1 PRUEBA DE DIAGNOSTICO DE ENLACE DE DATOS CON LA RED

1

Red Intermodular de Comunicaciones

418-00-7

418-00-7

• El Módulo No Responde al

Probador NGS — Sistema
Antibloqueo de Frenos en las
Cuatro Ruedas

• El Módulo No Responde al

Probador NGS — Módulo
Electrónico Genérico (GEM)/
Módulo Temporizador Central
(CTM)

• El Módulo No Responde al

Probador NGS — Módulo de
Control de Impactos (RCM)

• El Módulo No Responde al

Probador NGS — Módulo Antirobo
(RAP)

• El Módulo No Responde al

Probador NGS — Módulo de
Control del Tren Motriz (PCM)

• El Módulo No Responde al

Probador NGS — Módulo de
Control de la Suspensión
Neumática

• El Módulo No Responde al

Probador NGS — Módulo de
Control Automático de la
Temperatura (EATC)

• El Módulo No Responde al

Probador NGS — Módulo del
Asiento del Conductor (DSM)

• El Módulo No Responde al

Probador NGS — Módulo de
Asistencia al Estacionar (PAM)

• El Módulo No Responde al

Probador NGS — Módulo del
Sistema Pasivo Antirobo (PATS)

• No Hay Comunicación Módulo/

Red de Comunicaciones — Red
ISO 9141

• No Hay Comunicación Módulo/

Red de Comunicaciones — Red
SCP

• No Hay Comunicación Módulo/

Red de Comunicaciones

• Circuitos o conexión en la red (ISO)

9141 de la Organización Internacional de
Estándares.

• Sistema Antibloqueo de Frenos en las

Cuatro Ruedas

• Circuitos o conexión a la red ISO 9141.
• GEM/CTM

• Circuitos o conexión a la red ISO 9141.
• RCM

• Circuitos o conexión a la red ISO 9141.
• Módulo RAP (opcional)

• Circuitos o conexión a la red del

Protocolo Corporativo Standard (SCP)

• PCM
• Circuitos o conexión a la red ISO 9141.
• Módulo de Control de la suspensión

neumática (opcional)

• Circuitos o conexión a la red SCP
• Módulo de Control Automático de la

Temperatura (EATC) (opcional)

• Circuitos o conexión a la red ISO 9141.
• DSM (opcional)

• Circuitos o conexión a la red ISO 9141.
• PAM (opcional)

• Circuitos o conexión a la red SCP
• Módulo del Sistema Pasivo Antirobo

(PATS)

• Circuitos o conexión a la red ISO 9141.
• Módulos enlazados a la red ISO 9141

• Circuitos o conexiones a la red SCP.
• Módulos enlazados a la red SCP.

• DLC.
• Fusible 5 (10A) del CJB.
• Circuitos.
• Probador NGS.

Tabla de Fallas

DIAGNOSTICOS Y PRUEBAS (Continuación)

Causa Posible

Acción

Condición

Tabla de Fallas

• VAYA a la Prueba Pinpoint A

• VAYA a la Prueba Pinpoint B

• VAYA a la Prueba Pinpoint C

• VAYA a la Prueba Pinpoint D

• VAYA a la Prueba Pinpoint E

• VAYA a la Prueba Pinpoint F

• VAYA a la Prueba Pinpoint G

• VAYA a la Prueba Pinpoint H

• VAYA a la Prueba Pinpoint I

• VAYA a la Prueba Pinpoint J

• VAYA a la Prueba Pinpoint K

• VAYA a la Prueba Pinpoint L

• VAYA a la Prueba Pinpoint M
