Ford Explorer / Mercury Mountaineer. Manual - parte 858
Luces de Marcha Diurna
417-04-2
417-04-2
DESCRIPCION Y OPERACION
Luces de Marcha Diurna (DRL)
El sistema de luces de marcha diurna (DRL) consiste de un
módulo DRL, localizado detrás del parachoques delantero y
montado en el soporte del radiador.
DIAGNOSTICO Y PRUEBA
Luces de Marcha Diurna (DRL)
Refiérase a la Celda 97, Diagramas de Cableado, Luces de
Marcha Diurna para obtener información del esquema y
conectores.
Herramienta(s) Especial(es)
Multímetro Digital 73 o
un equivalente
105-R0051
Principios de Operación
Luces de Marcha Diurna (DRL)
El sistema de luces de marcha diurna (DRL) activa la luz
baja de los faros delanteros con baja intensidad. El módulo
DRL (15A270) suministra un voltaje modulado con ancho de
pulso (PWM), de aproximadamente 75 – 92% de la tensión
de la batería, a la luz baja de los faros cuando se cumplen las
siguientes condiciones:
•
El freno de aparcamiento es liberado.
•
Las luces altas son desactivadas.
•
El interruptor de la ignición (11572) está en la posición de
RUN.
El módulo DRL permanece habilitado cuando se activan las
luces bajas.
Inspección y Verificación
1.
Verifique la falla reportada por el cliente operando el
sistema.
2.
Inspeccione para ver si hay signos obvios de daños
mecánicos o eléctricos.
Tabla de Inspección Visual
Mecánica
Eléctrica
• Módulo DRL dañado.
• Interruptor y soporte
(15A851) de señal del
freno de aparcamiento
dañados.
• Mini-fusible 4 (15A)
fundido en la caja de
empalmes de la batería
(BJB)
• Cables dañados
• Conexión floja o corroída
• Módulo DRL dañado
• Interruptor y soporte de
señal del freno de
aparcamiento dañados
3.
Verifique si los faros están funcionando correctamente.
Corrija cualquier defecto antes de proceder con el
siguiente paso. Para información adicional, refiérase a la
Sección 417-01.
4.
Verifique si el control del freno de aparcamiento está
completamente liberado.
5.
Si una causa obvia de una falla reportada u observada es
encontrada, corrija la causa, si le es posible, antes de
proceder con el siguiente paso.
6.
Si la falla no es evidente, verifique el síntoma y refiérase

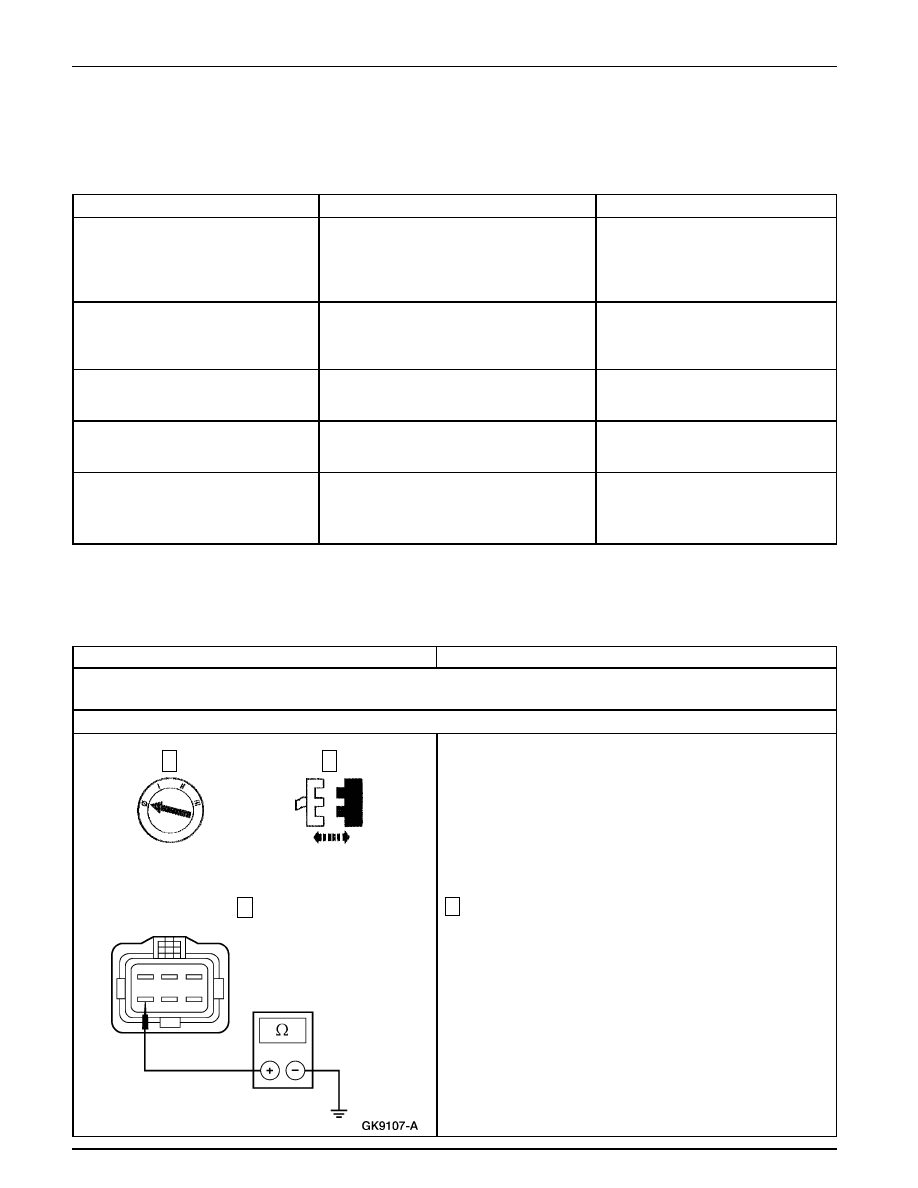

a la Tabla de Fallas.
