Antena

415-02-5

415-02-5

Antena  (Continuación)

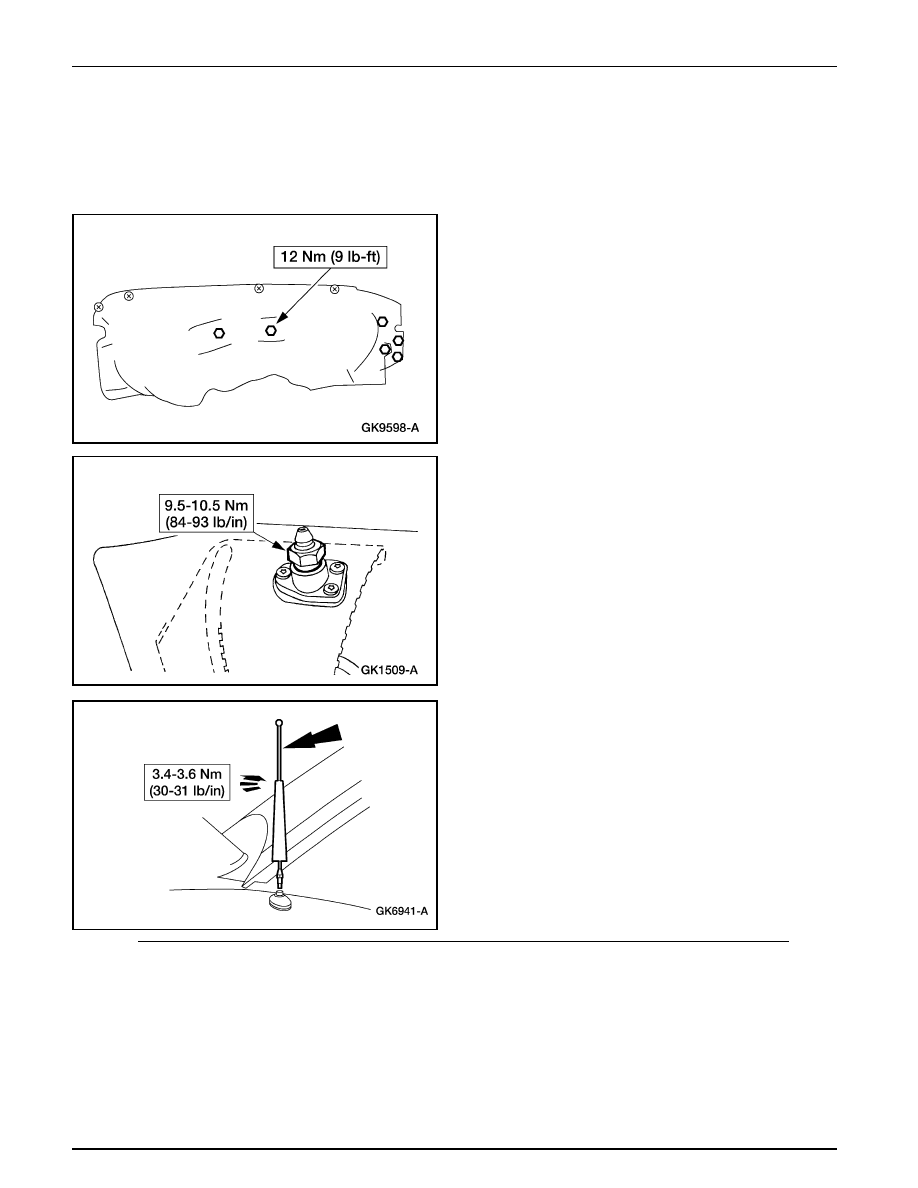

Instalación

Nota: La base y el cable de la antena son instalados como un
conjunto.

1.

Nota: Cuando la batería (10655) es desconectada y luego
re-conectada, pueden ocurrir algunos síntomas anormales
al conducir mientras el vehículo re-aprende su estrategia
adaptativa. Puede que sea necesario conducirlo por 16 Km
(10 millas) ó más para completar dicho aprendizaje.

Para instalar, invierta el procedimiento de remoción.

Antena

415-02-6

415-02-6

Antena  (Continuación)

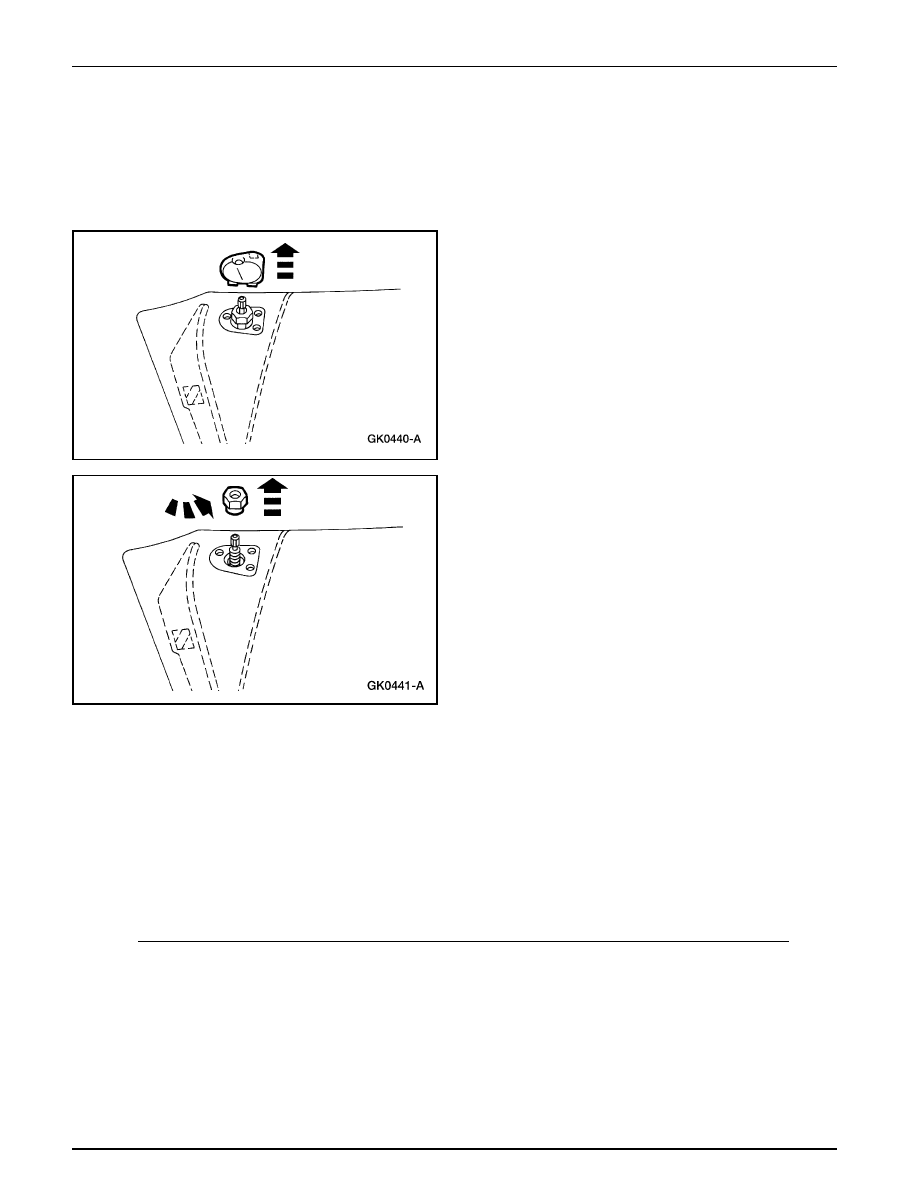

Remoción

Nota: El cable y el mástil de la antena eléctrica son desmontados
como un conjunto.

1.

Suelte la tapa (18A927) de la base de la antena del radio.

Cable — Antena Eléctrica

2.

Remueva la tuerca (18865) de la base de la antena.

3.

Desmonte el mástil y el cable de la antena.

•

Gire el interruptor de encendido (11572) a la posición
ACC.

•

Gire el interruptor ON / OFF del radio (18806) a la
posición ON.

•

Hale con firmeza el mástil y el cable de la antena fuera
de su motor eléctrico.

Antena

415-02-7

415-02-7

Antena  (Continuación)

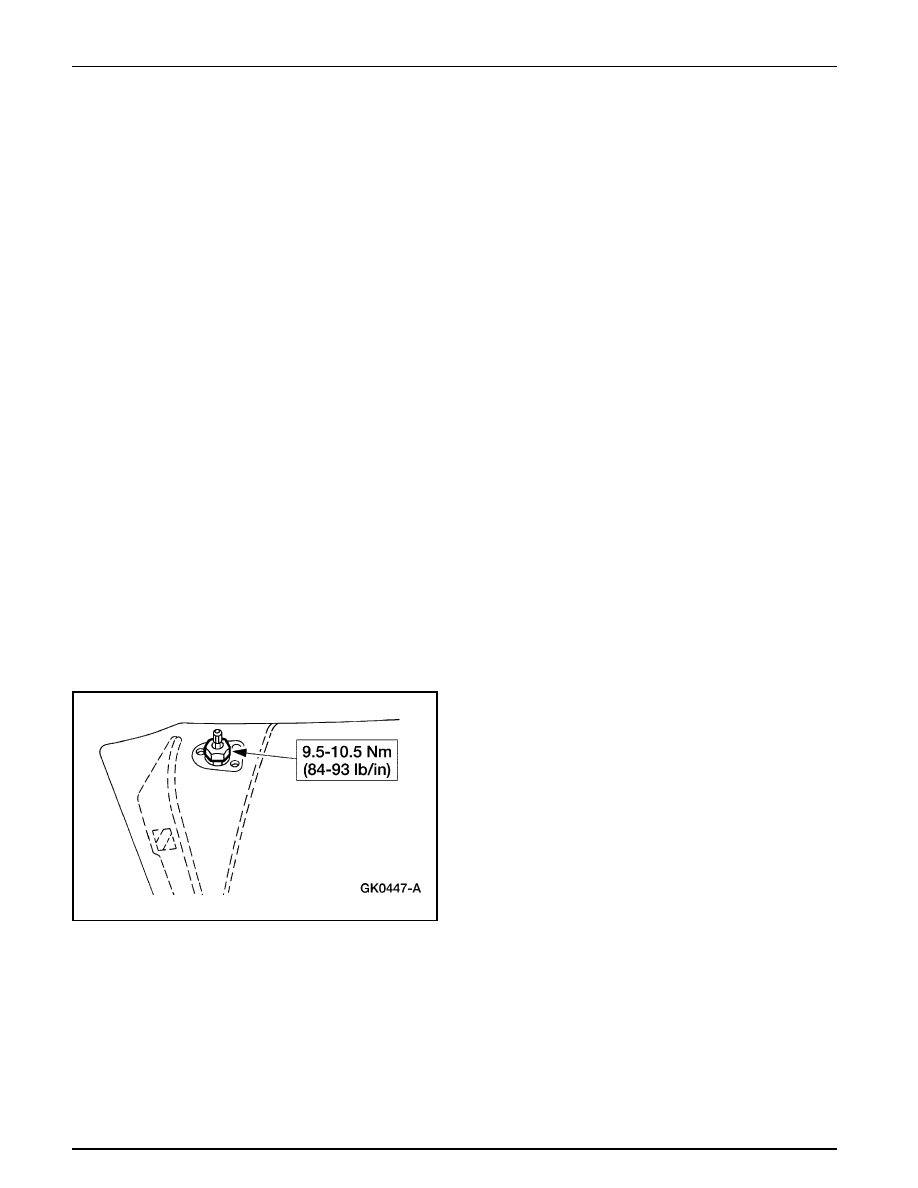

Instalación

Nota: El cable y el mástil de la antena eléctrica son instalados
como un conjunto.

1.

Nota: Revise el extremo del cable motriz de la antena por
una ligera conicidad. Si el cable motriz está roto, una sección
del mismo puede permanecer en el interior del motor
eléctrico. Desmonte el cable roto. Consulte a Antena —
Motor.

Coloque el cable de tal forma que los dientes apunten hacia
el frente del vehículo.

2.

Inserte la antena.

•

Extienda manualmente la antena.

•

Inserte el cable hasta sentir resistencia.

•

Gire el cable ligeramente a la izquierda y derecha para
engranarlo completamente en el engranaje del motor.

3.

Haga que un ayudante gire el interruptor de encendido a
ACC y gire el interruptor ON / OFF del radio a la posición
ON.

4.

Aplique una ligera presión hacia abajo a la antena para
que el motor comience a retraer el cable.

5.

Guíe la antena hacia adentro mientras el motor enrolla el
cable en la unidad motriz y retrae las secciones de la misma.

6.

Instale la tuerca de la antena.

Cable — Antena Eléctrica

7.

Instale la tapa de la base de la antena.

8.

Cicle varias veces el motor eléctrico de la antena para estar
seguro de que la antena se extiende / retrae correctamente.

Antena

415-02-8

415-02-8

Antena  (Continuación)

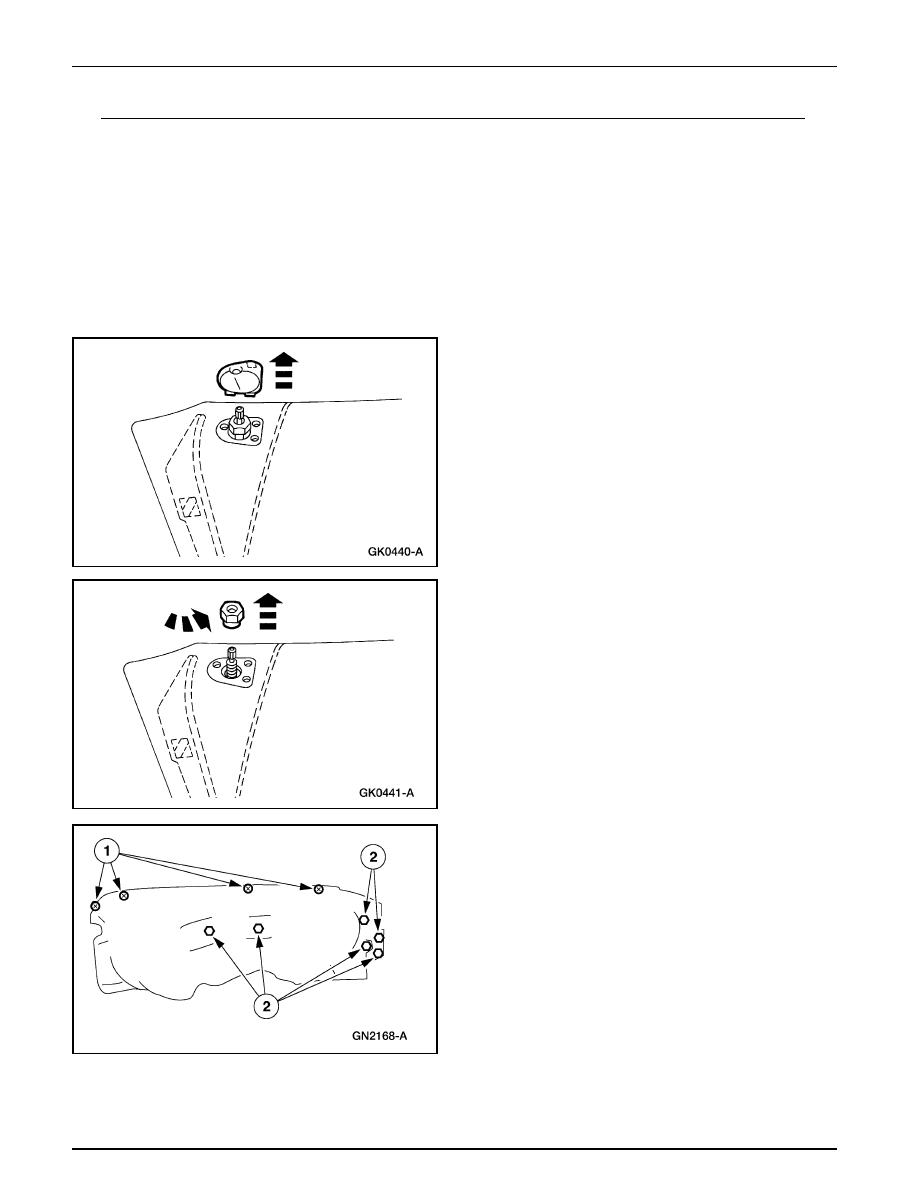

Remoción

Nota: El motor y el cable de la antena son desmontados como
un conjunto.

1.

Desconecte el cable de tierra de la batería (14301).

2.

Suelte la tapa (18A927) de la base de la antena.

Antena — Motor

3.

Remueva la tuerca de la antena.

4.

Desmonte el refuerzo del parafango delantero.

1

Remueva los tornillos.

2

Remueva los tornillos.
