Ford Explorer / Mercury Mountaineer. Manual - parte 813

Unidad de Sonido

415-01-9

415-01-9

Sistema de Sonido (Continuación)

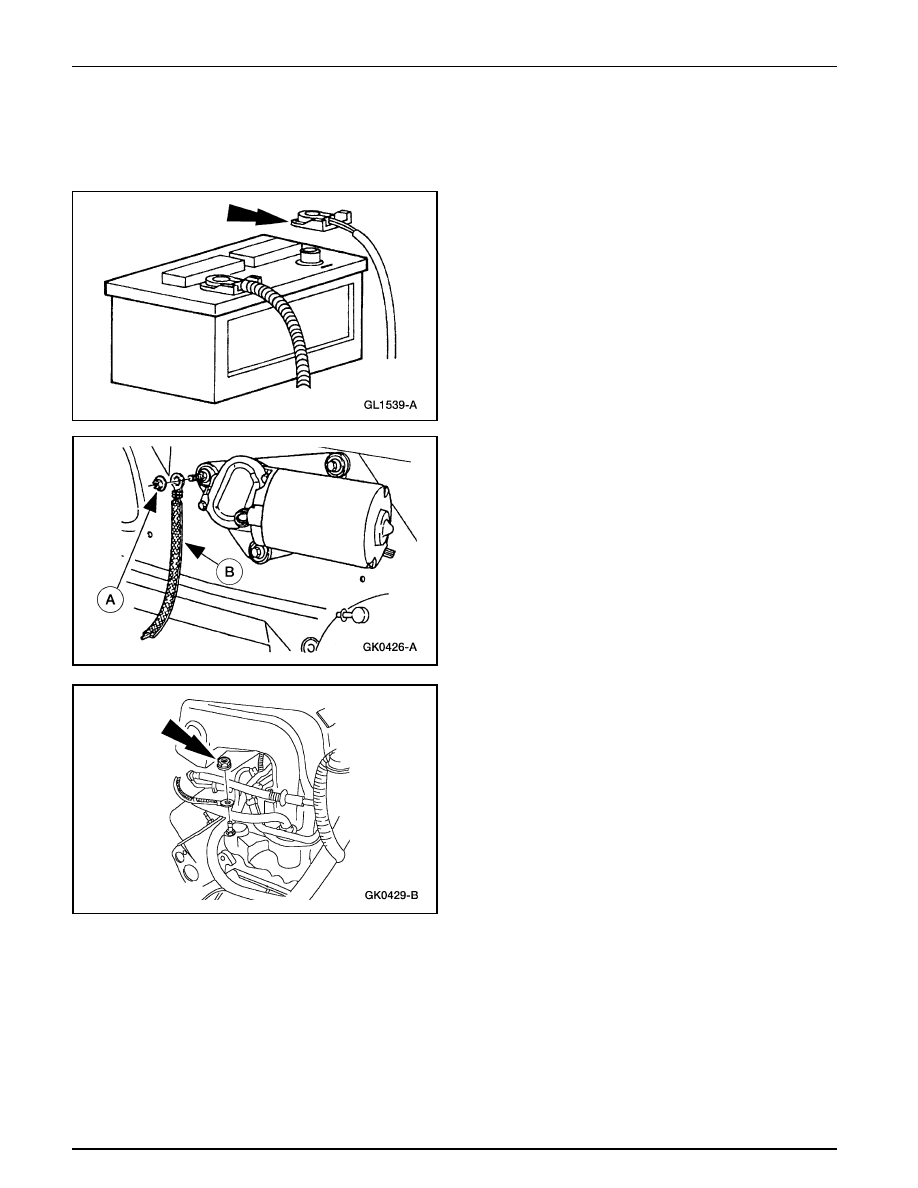

Remoción

1.

Desconecte el cable de tierra de la batería (14301).

Banda de Tierra

2.

Remueva la tuerca y la arandela (A) que unen la banda de
tierra (B) al espárrago.

3.

Desmonte el sujetador desde la parte trasera del múltiple
de admisión en el 5.0L (mostrado), desde la parte trasera
de la culata de cilindros izquierda en el 4.0L (varillas
empujadoras) ó desde la parte trasera de la culata de
cilindros en el 4.0L (SOHC) y asegúrese de que las
superficies de montaje de los espárragos están libres de
sucio y corrosión.

Unidad de Sonido

415-01-10

415-01-10

Sistema de Sonido (Continuación)

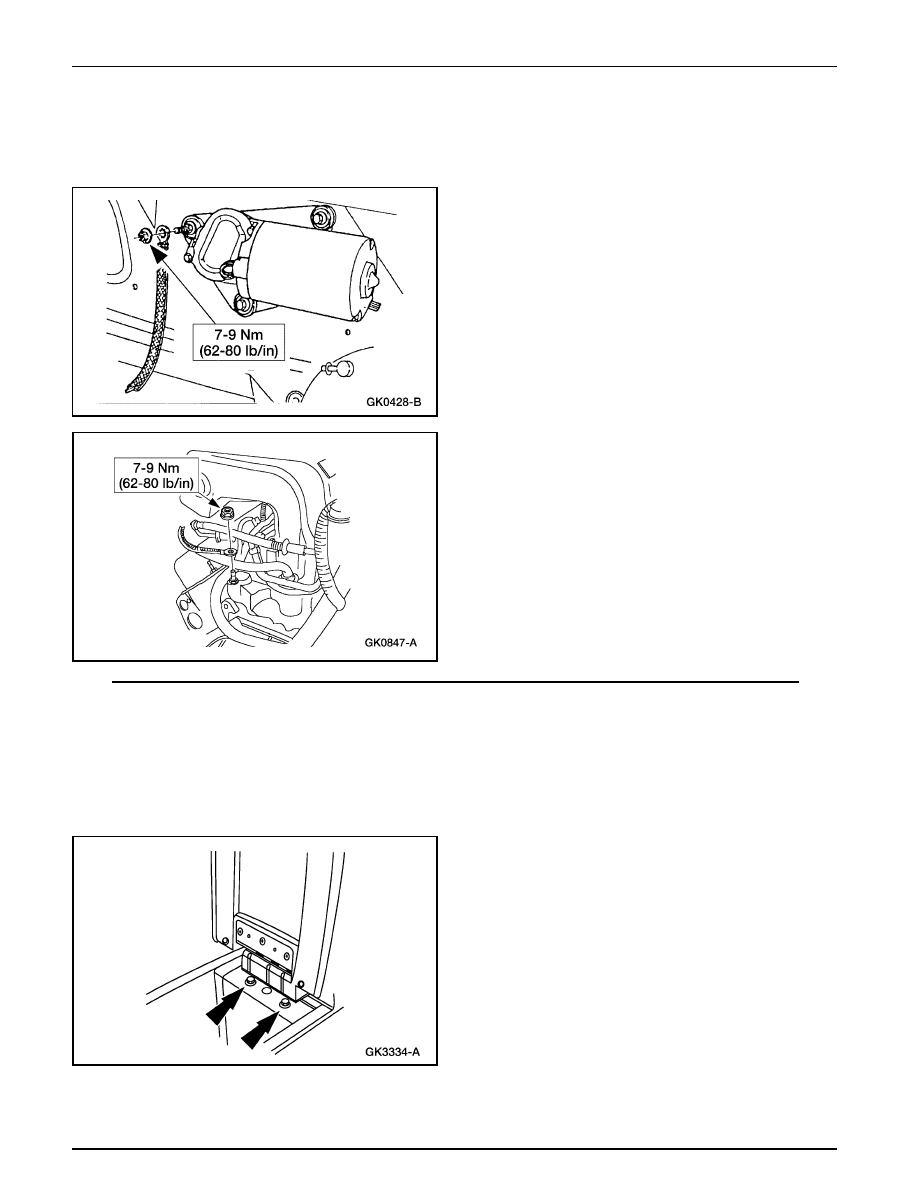

Instalación

1.

Nota: Cuando la batería (10655) es desconectada y luego
re-conectada, pueden ocurrir algunos síntomas anormales
al conducir mientras el vehículo re-aprende su estrategia
adaptativa. Puede que sea necesario conducir el vehículo
por 16 Km (10 millas) ó más para completar su aprendizaje.

Para instalar, invierta el procedimiento de remoción.

Cambiador de CD

Remoción

1.

Desconecte el cable de tierra de la batería (14301).

2.

Desmonte el panel decorativo del compartimiento de la
consola.

•

Remueva los tornillos.

•

Desmonte el panel decorativo.

3.

Desmonte el porta-monedas / sujetador de la caja de toallas.

Unidad de Sonido

415-01-11

415-01-11

Sistema de Sonido (Continuación)

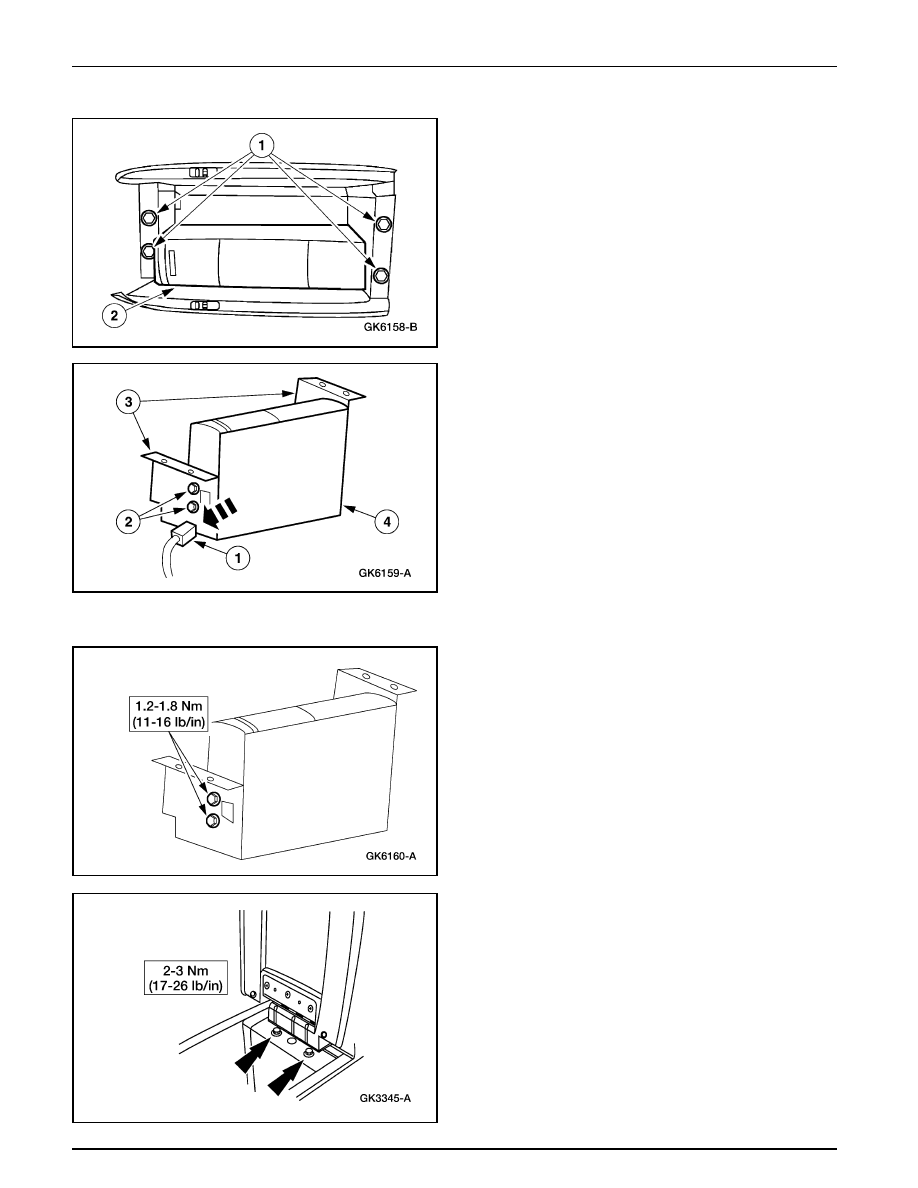

4.

Coloque el cambiador de CD (18C830) a un lado.

1

Remueva los tornillos.

2

Coloque el cambiador de CD a un lado.

5.

Desmonte el cambiador de CD.

1

Desacople el conector.

2

Remueva los tornillos.

3

Desmonte los soportes.

4

Desmonte el cambiador de CD.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

Unidad de Sonido

415-01-12

415-01-12

ESPECIFICACIONES

Especificaciones de Torque

Descripción

Nm

Lb/In

Tornillo, Panel Decorativo

2-3

17-26

del Compartimiento de la Consola

Tornillo, Bisagra Puerta

-3

17-26

Compartimiento de Guantes
de la Consola

2

Tornillo, Panel Trasero

1.2-1.8

11-16

de la Consola

Tuerca, Banda de Tierra

7-9

62-80

en Múltiple de Admisión

Tornillo, Soporte del del Radio

10-14

88-124

Amplificador

Tuerca, Soporte del

7-9

62-80

Amplificador del Radio

Tornillo, Soporte del

7-10

62-88

Amplificador del Radio

Tornillo, Montaje del

7-10

62-88

Amplificador del Radio

Especificaciones de Torque

Descripción

Nm

Lb/In

Tuerca, Soporte Trasero

3.5-4

31-35

de la Unidad del Radio

Tornillos, Panel de Control

2-3

17-26

Integrado Trasero

Tuerca, Banda de Tierra del

7-9

62-80

Espárrago del Motor del
Limpia-Parabrisas

Soporte Trasero de la

3.5-4

31-35

Unidad del Radio

Tornillo, Cable de Tierra

7-10

62-89

de la Batería

Tornillo, Banda de Tierra en

8.9-12.1

79-107

Culata de Cilindros
