Antena

415-02-1

415-02-1

Tabla Manual de Contenido

APLICADO AL VEHÍCULO

: Explorer, Mountaineer

CONTENIDO

PÁGINA

DESCRIPCIÓN Y OPERACIÓN
Antena

.................................................................................................................................................. 415-02-2

DIAGNÓSTICO Y PRUEBA

Antena .................................................................................................................................................. 415-02-2

Antena

Antena — Motor .................................................................................................................................... 415-02-8
Cable — Antena Fija ............................................................................................................................. 415-02-2
Cable — Antena Eléctrica ..................................................................................................................... 415-02-6

ESPECIFICACIONES ............................................................................................................................. 415-02-11

SECCIÓN 415-02 Antena

Antena

415-02-2

415-02-2

DIAGNOSTICO Y PRUEBA

Antena

Consulte la Sección 415-00.

Antena

Cable — Antena Fija

DESCRIPCIÓN Y OPERACIÓN

Antena

Todos los vehículos están equipados con una antenas normal.

Una antena eléctrica es optativa con el sistema audiófilo.

Antena

Número

Item

de  Parte

Descripción

1

—

Antena de mástil fijo

2

18850

Antena eléctrica (optativa)

Remoción

Nota: La base y el cable de la antena son desmontados como
un conjunto.

1.

Desconecte el cable de tierra de la batería (14301).

Antena

415-02-3

415-02-3

Antena  (Continuación)

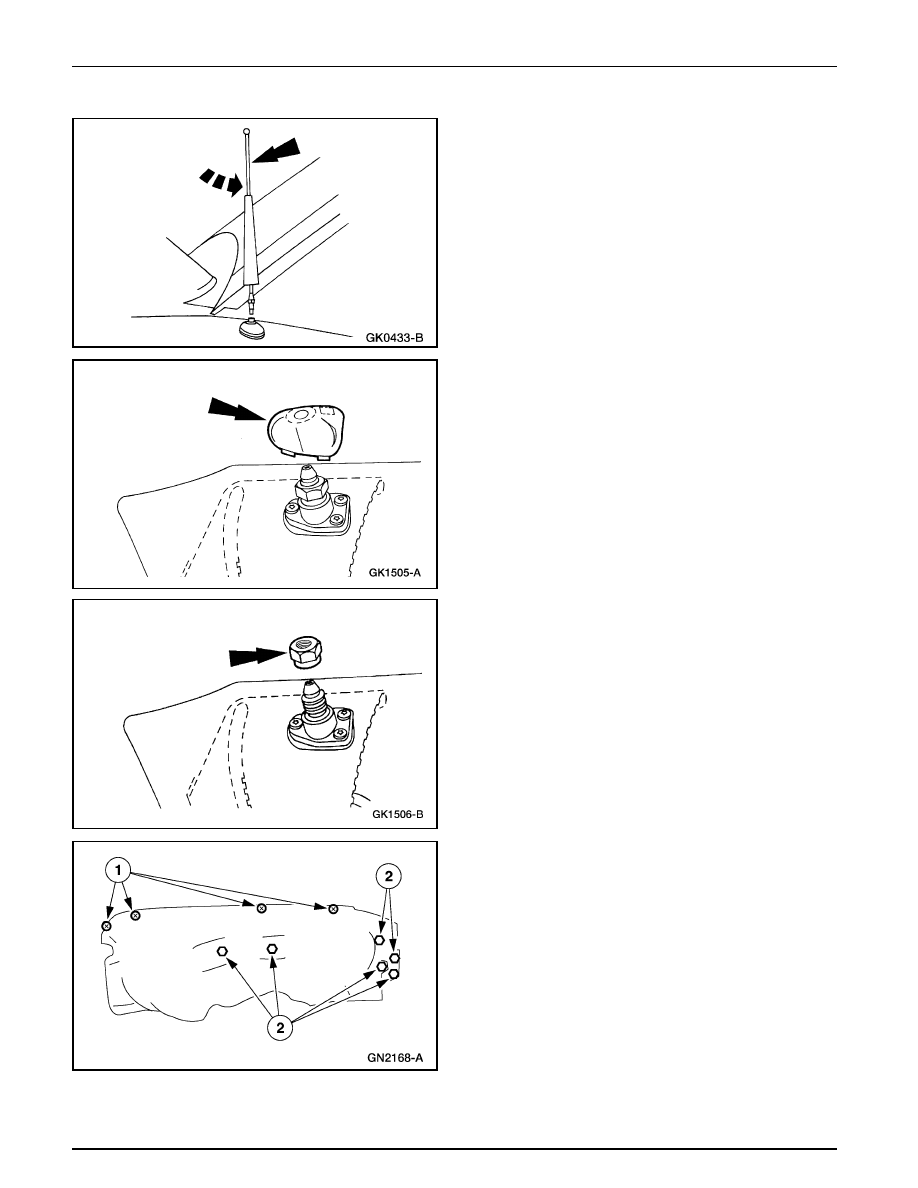

2.

Desmonte el mástil (18A886) de la antena.

•

Deslice el deflector de viento hacia arriba.

•

Desmonte el mástil de la antena del radio girándola en
sentido anti-horario.

3.

Suelte la tapa (18A927) de la base de la antena.

4.

Remueva la tuerca de la antena.

5.

Desmonte el refuerzo del parafango delantero.

1

Remueva los tornillos.

2

Remueva los tornillos.

Antena

415-02-4

415-02-4

Antena  (Continuación)

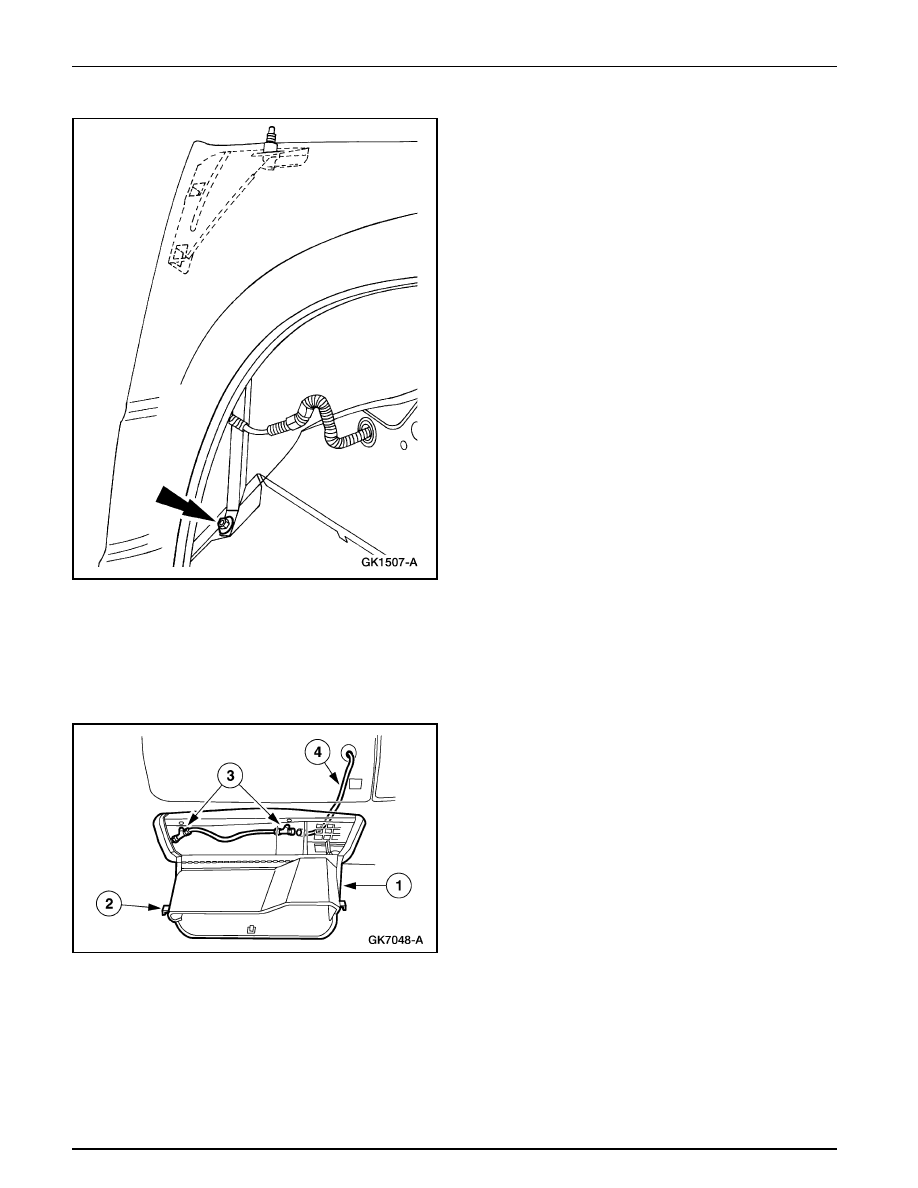

6.

Remueva el tornillo inferior de montaje de la antena.

7.

Desmonte el panel decorativo lateral delantero del lado
derecho. Para información adicional, consulte la Sección
501-05.

8.

Desmonte la unidad del radio. Para información adicional,
consulte la Sección 415-01.

9.

Coloque el cable de entrada de la antena en el
compartimiento del motor.

1

Abra la puerta de la guantera.

2

Libere las lengüetas y baje la guantera a la posición
completamente abierta.

3

Libere los localizadores del cable de entrada de la
antena.

4

Empuje el cable de entrada de la antena en el
compartimiento del motor.

10. Desmonte la base y el cable de entrada de la antena.
