Asistente para Estacionamiento

413-13-29

413-13-29

ESPECIFICACIONES

Especificaciones Generales

Item

Especificación

Posición del objeto de

90 cm (35 pulgadas)

verificación del sistema
acimutal 1 (P1) y posición
5 (P5), distancia del sensor

Posición del objeto

160 cm (63 pulgadas)

de verificación del sistema
acimutal 2 (P2), 3 (P3) y
posición 4 (P4), distancia
del sensor

Especificaciones de Torque

Descripción

Nm

Lb/In

Tornillos de refuerzo de la tapa de

6-8 Nm

54-71l

a abertura de la columna de la

lb/in

dirección en el panel
de instrumentos

Sistema de Carga – Información General

414-00-1

414-00-1

Tabla Manual de Contenido

SECCION 414-00

Sistema de Carga – Información
General

APLICADO AL VEHICULO:

Explorer, Mountaineer

CONTENIDO

PAGINA

DESCRIPCION Y OPERACION

Sistema de Carga ............................................................................................................................... 414-00-2

DIAGNOSTICO Y PRUEBA

Sistema de Carga ............................................................................................................................... 414-00-3

Pruebas de Componentes ............................................................................................................. 414-00-42
Pruebas del Generador en el Vehículo ......................................................................................... 414-00-43
Inspección y Verificación ................................................................................................................. 414-00-3
Pruebas Pinpoint ............................................................................................................................. 414-00-7
Tabla de Fallas ................................................................................................................................ 414-00-4

ESPECIFICACIONES ........................................................................................................................... 414-00-44

Sistema de Carga – Información General

414-00-2

414-00-2

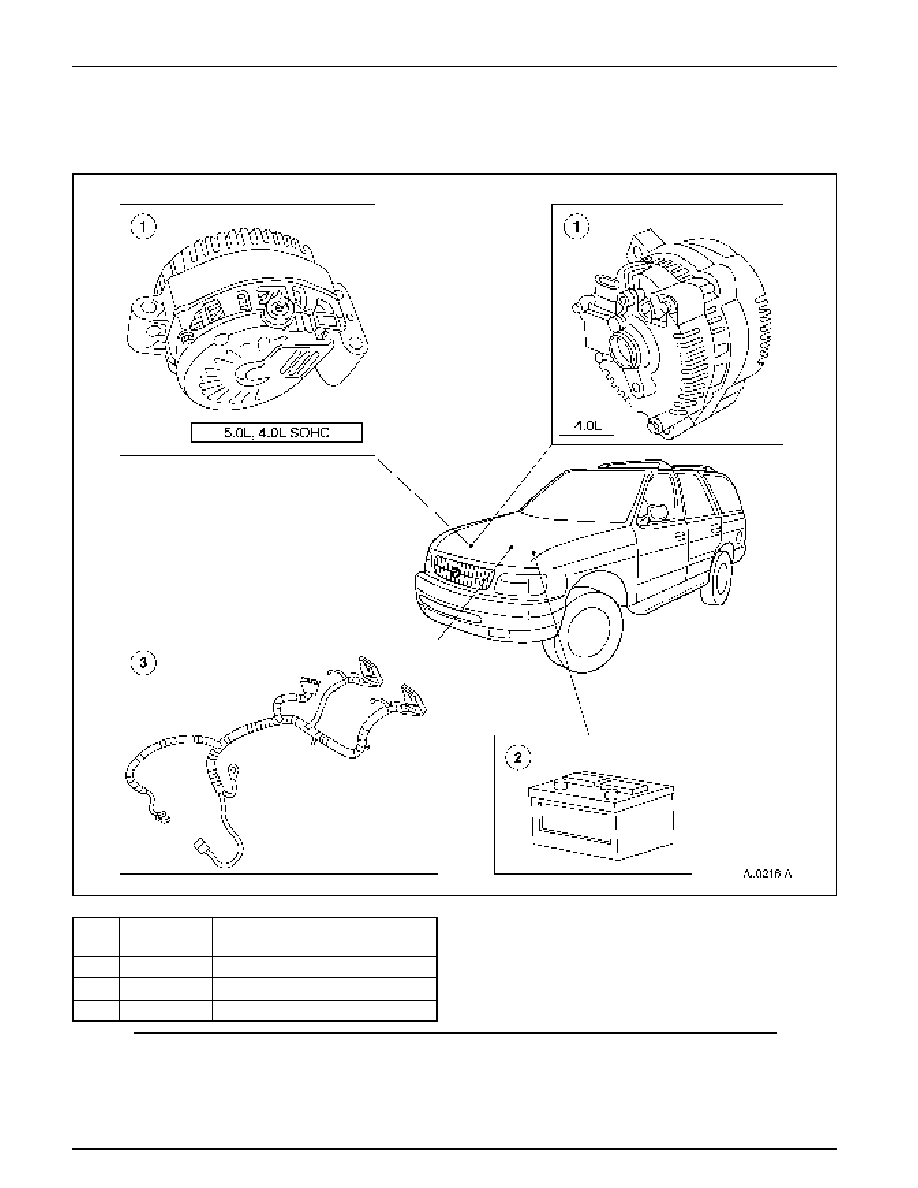

Sistema de Carga

Localización de Componentes

DESCRIPCION Y OPERACION

1

10300

Generador

2

10655

Batería

3

–

Cableado

Número

Item

de Parte

Descripción

Sistema de Carga – Información General

414-00-3

414-00-3

Inspección y Verificación

ADVERTENCIA: Las baterías contienen ácido

sulfúrico. Evite que le caiga en la piel, los ojos o la ropa.
También, proteja sus ojos cuando trabaje cerca de baterías
para evitar las salpicaduras de solución ácida. En caso de
que la caiga ácido en la piel o en los ojo, lave
inmediatamente con agua por más de 15 minutos y procure
atención médica. Si el ácido es ingerido, llame un médico
inmediatamente.

ADVERTENCIA: Las baterías normalmente

producen gases explosivos que pueden causar daños
personales. Por lo tanto, no permita llamas, chispas o
sustancias encendidas cerca de las baterías. Cuando cargue
o trabaje cerca de una batería, siempre proteja su cara y
sus ojos. Siempre provea suficiente ventilación.

ADVERTENCIA: Cuando levante una batería con

caja plástica, la presión excesiva en las paredes podría
hacer que el ácido sea expelido por las tapas de ventilación,
causando daños personales o daño al vehículo o la batería.
Levante con una porta baterías o con las manos colocadas
en las esquinas opuestas.

1.

Verifique la falla reportada por el cliente operando el
vehículo para reproducir la falla.

2.

Realice una inspección para determinar si una de las
siguientes fallas mecánicas o eléctricas se aplican:

DIAGNOSTICO Y PRUEBA

Sistema de Carga

Refiérase a la Celda 12, Diagramas de Cableado, Sistema de
Carga para obtener información del esquema y los conectores.

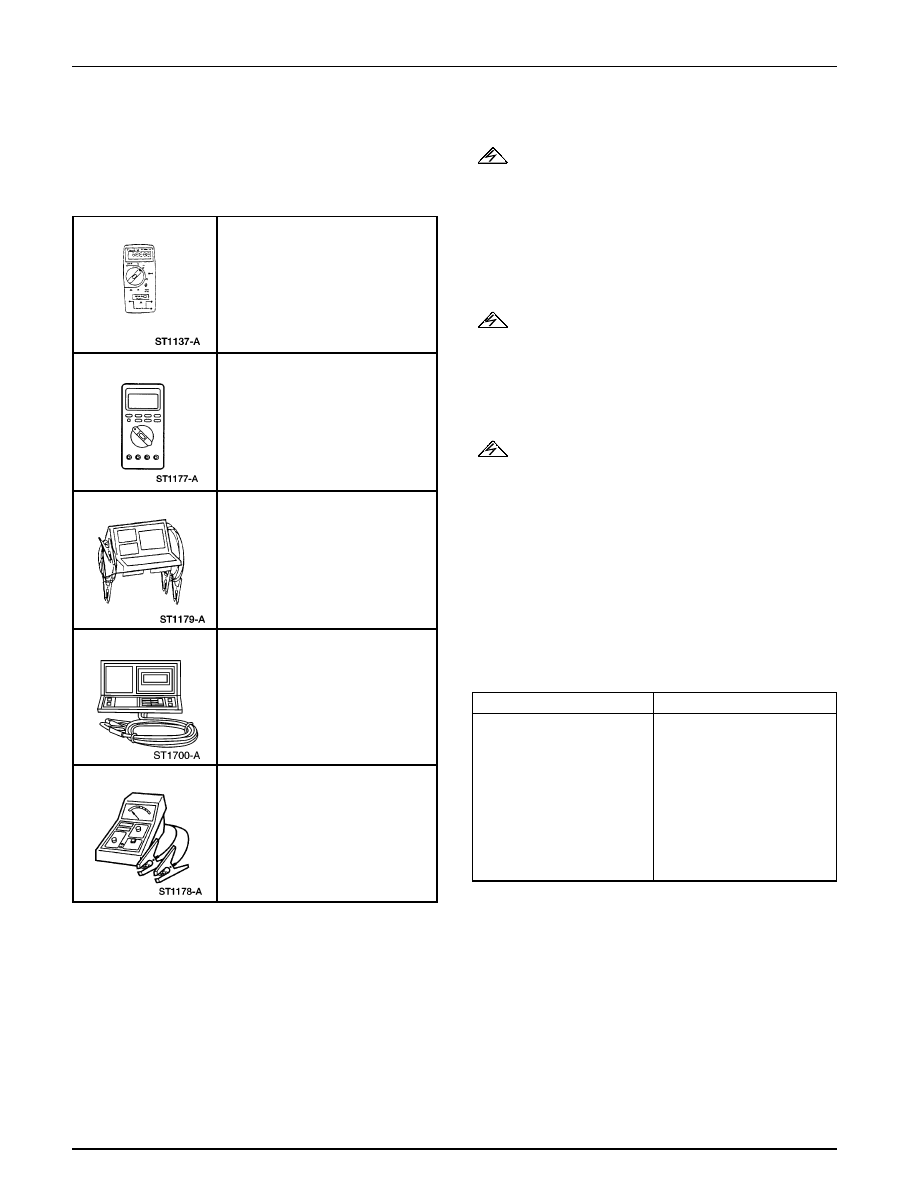

Sensor de Potencia Más Probador
Electrónico de Baterías
162-R0002 o un equivalente

Herramienta(s) Especial(es)

Multímetro Digital 73
105-R0051 o un equivalente

Multímetro Digital 88
105-R0053 o un equivalente

Probador de Alternador, Regulador,
Batería y Arranque (ARBST)
010-00725 o un equivalente

Probador de Batería Inteligente
010-00727 o un equivalente

• Batería
• Correa impulsora del

generador

• Polea del generador

Tabla de Inspección Visual

Mecánica

Eléctrica

• Carga de la batería
• Fusibles 24 (30A) en la

caja de distribución de
voltaje y 15 (7.5A) en el
panel de fusibles

• Conectores eléctricos
• Conexiones eléctricas
• Indicador de alarma de

carga de la batería

• Otras fallas en el sistema

eléctrico
