Asistente para Estacionamiento

413-13-25

413-13-25

Prueba Pinpoint (Continuación)

3.

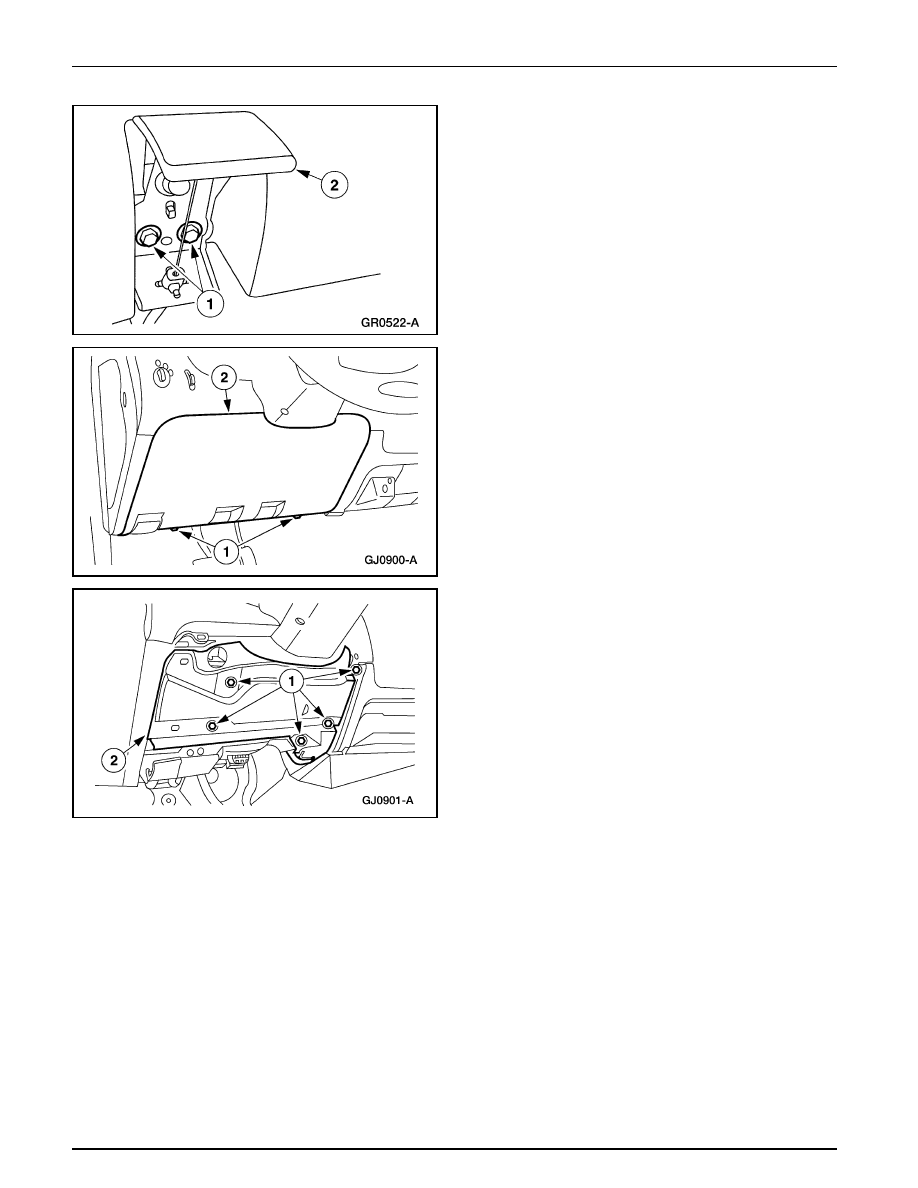

Remueva la manivela de liberación del trinquete del capó.

1

Remueva los tornillos.

2

Remueva la manivela de liberación del trinquete del
capó.

4.

Remueva la tapa inferior de la columna de la dirección
en el panel de instrumentos.

1

Remueva los tornillos.

2

Remueva la tapa inferior de la columna de la
dirección.

5.

Remueva el refuerzo de la tapa de la abertura de la
columna de la dirección en el panel de instrumentos.

1

Remueva los tornillos.

2

Remueva el refuerzo de la tapa de la abertura de la
columna de la dirección en el panel de instrumentos.

6.

Si está equipado en el vehículo, sitúe a un lado la palanca
de cambios en la columna.

Asistente para Estacionamiento

413-13-26

413-13-26

Prueba Pinpoint (Continuación)

7.

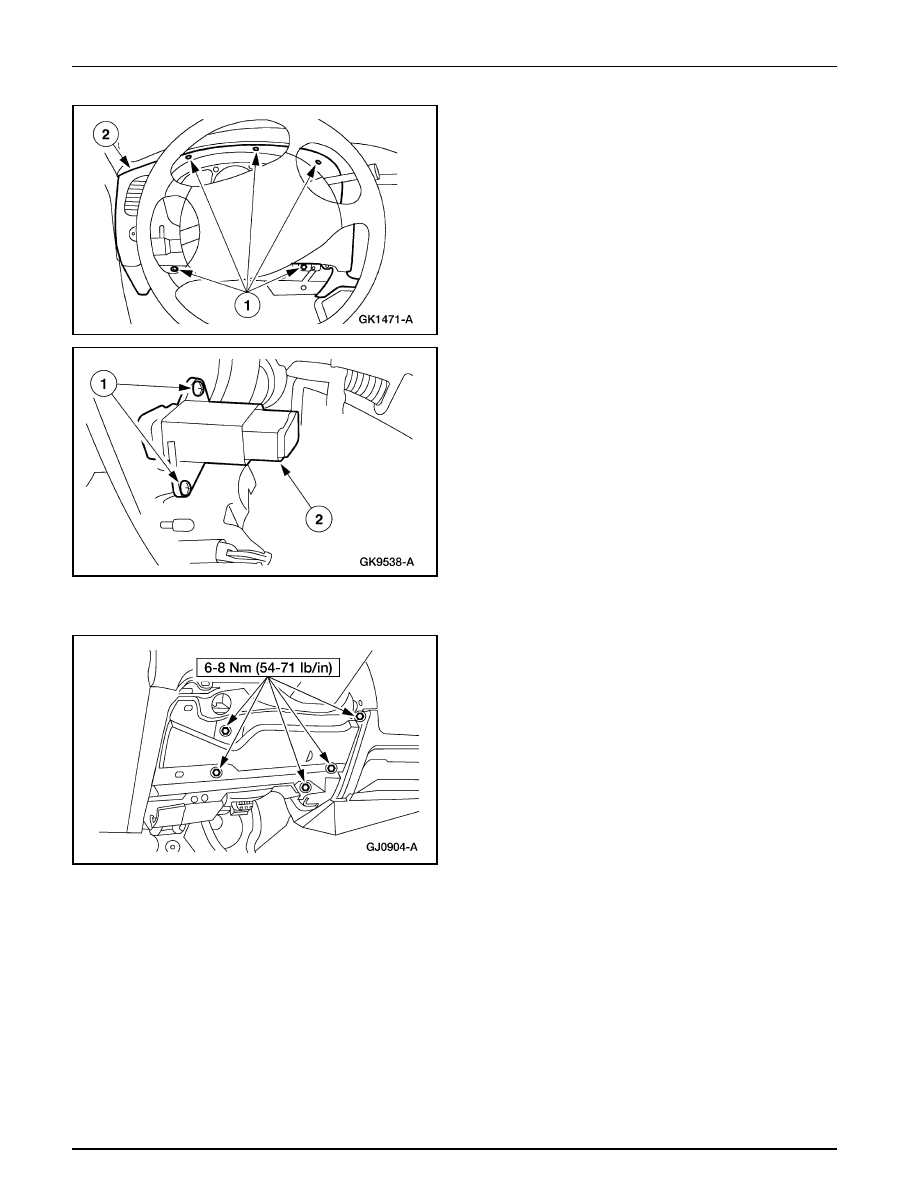

Remueva el panel de acabado del grupo de instrumentos.

1

Remueva los tornillos.

2

Remueva el panel de acabado del grupo de
instrumentos

•

Desenchufe el conector.

8.

Remueva el interruptor del asistente para estacionamiento.

1

Remueva los tornillos.

2

Remueva el interruptor del asistente para
estacionamiento.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

Asistente para Estacionamiento

413-13-27

413-13-27

PROCEDIMIENTOS GENERALES

Verificación del Sistema Acimutal

Ubicaciones de Máximos Objetos Perceptibles

1.

Nota: El objeto utilizado en la verificación de este sistema
puede ser fabricado de un tubo de 7.62 cm (3 pulgadas)
de diámetro y 99.06 cm (39 pulgadas) de longitud.

Nota:  La siguiente verificación del sistema debe ser
realizado con el vehículo sobre una superficie a nivel.

Nota: El sistema de Asistente para Estacionamiento (PA)
se activará por defecto cuando la llave de la ignición sea
conmutada desde off a on.

Ponga la llave en la posición de on, motor apagado.

2.

Aplique el freno de aparcamiento.

3.

Ponga la palanca de cambios en retroceso.

4.

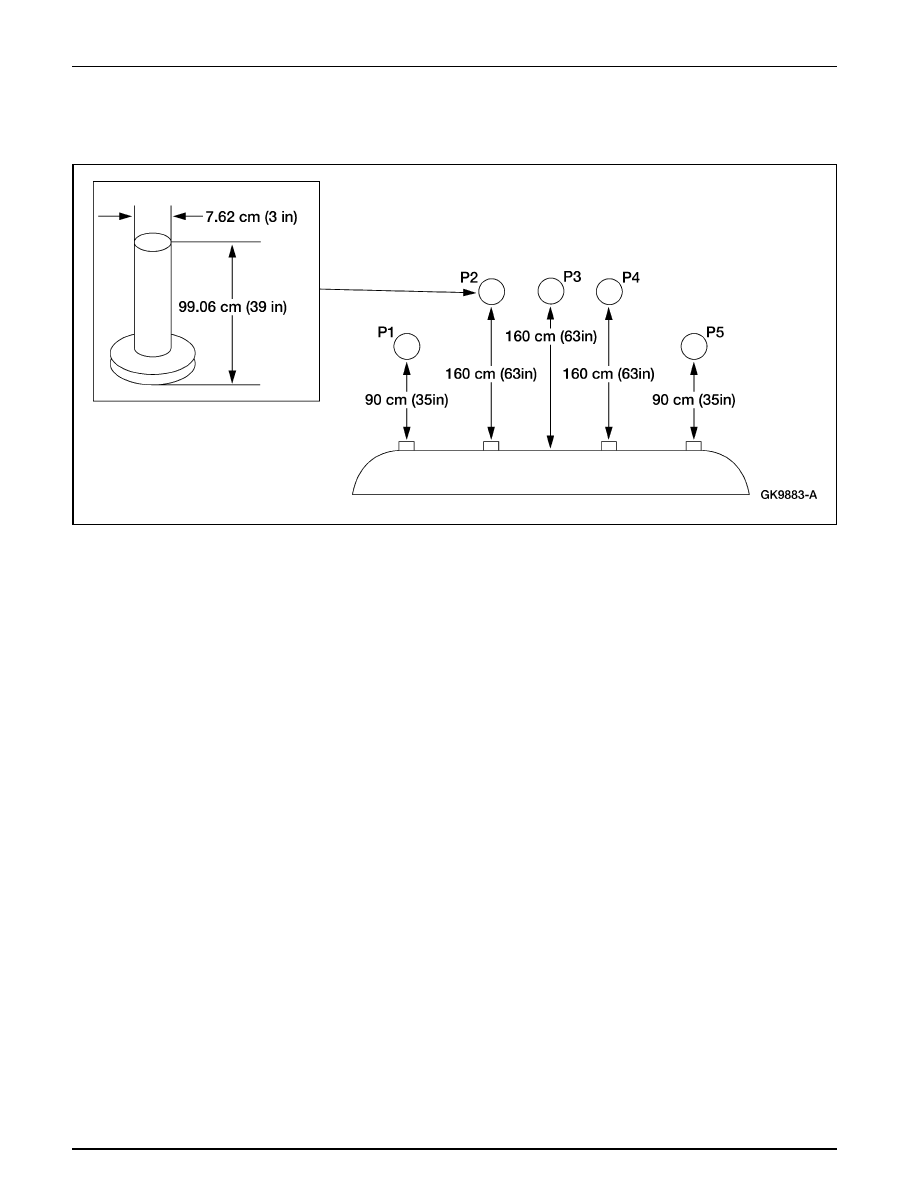

Revise que el PA detecta el objeto especificado cuando es
puesto en las cinco posiciones especificadas (P1, P2, P3,
P4, P5).

Asistente para Estacionamiento

413-13-28

413-13-28

PROCEDIMIENTOS GENERALES (Continuación)

Verificación del Sistema de Elevación – Chequeo de Verificación de No Reflejos de la Tierra

1.

Verificación de reflejos de la tierra y patrón de cobertura
del sensor.

2.

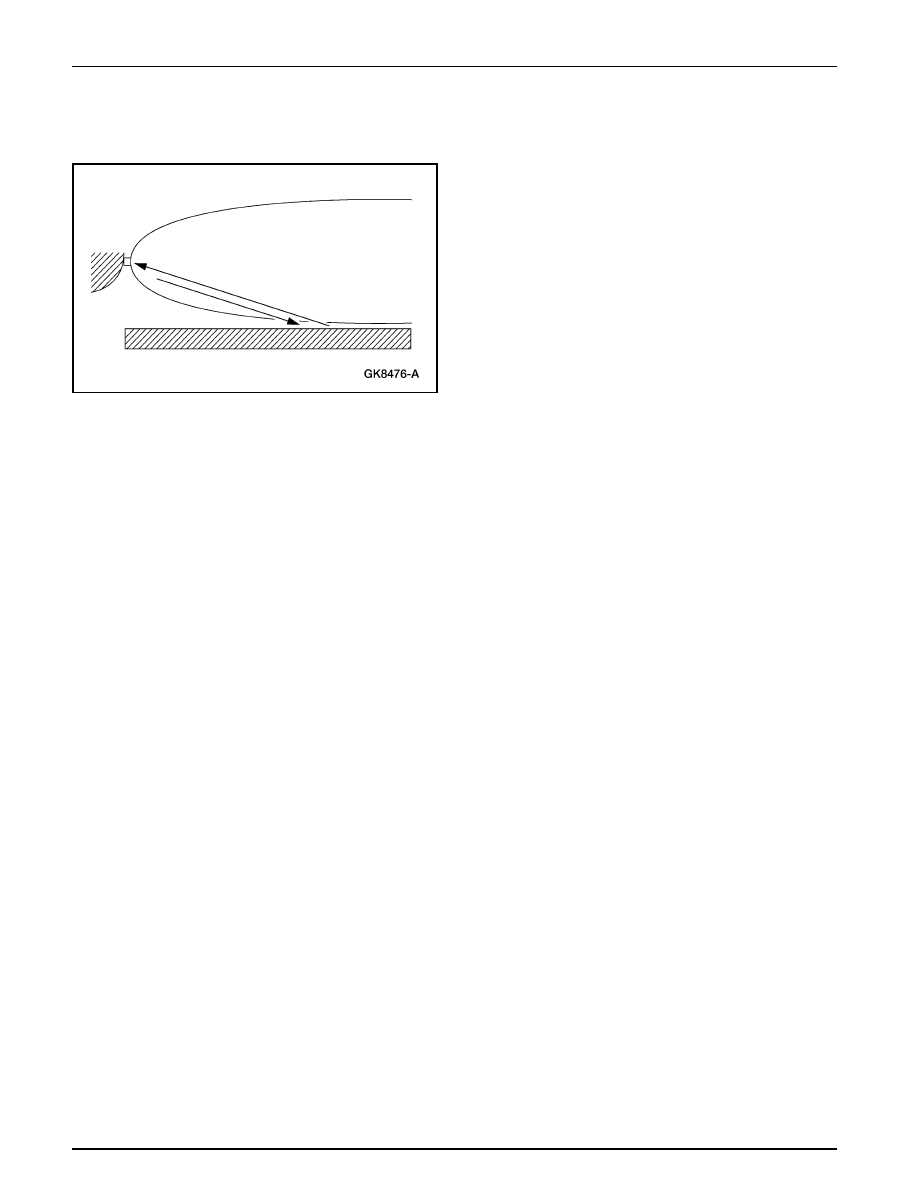

El sistema de Asistente para Estacionamiento (PA) debe
ser revisado para asegurar que no detecta señales de
reflejos de la tierra.

3.

La siguiente verificación del sistema debe ser realizada
con el vehículo sobre una superficie de concreto suave de
15 pies de ancho por 10 pies de profundidad, libre de
obstáculos y ruidos de ventiladores y herramientas
neumáticas.

4.

Ponga la ignición en la posición de ON con el motor
apagado.

5.

Aplique el freno de aparcamiento.

6.

Ponga la palanca de velocidades en retroceso.

7.

Nota: No se deben escuchar alarmas. Si se escucha una
alarma, cheque para asegurarse de que el parachoques
está instalado apropiadamente y no está inclinado de
forma que el sensor está dirigido hacia el suelo.

Revise que no se produzcan señales audibles.
