Ford Explorer / Mercury Mountaineer. Manual - parte 777
Asistente para Estacionamiento
413-13-13
413-13-13
DIAGNOSTICO Y PRUEBA (Continuación)
Prueba Pinpoint B: EL SISTEMA DE ASISTENTE PARA ESTACIONAMIENTO ES INOPERANTE (Continuación)
CONDICIONES DE PRUEBA
DETALLES/RESULTADOS/ACCIONES

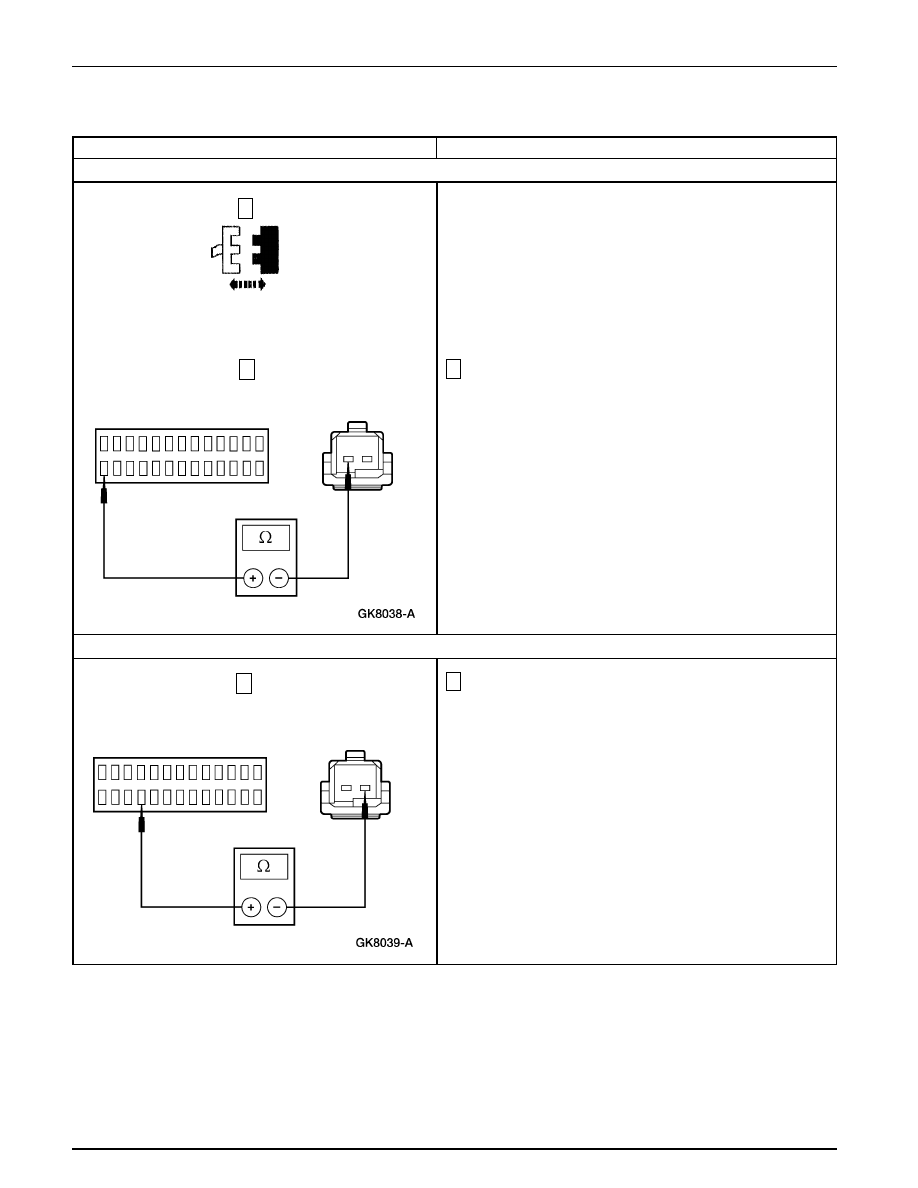

B12 VERIFIQUE SI EL CIRCUITO 1437 (BK/PK) ESTA ABIERTO
2
Mida la resistencia entre el Pin 14, C440 del PAM, Circuito
1437 (BK/PK), por el lado del cableado y el Pin 1 C441
del parlante del PAM, Circuito 1437 (BK/PK), lado del
cableado.
•
¿La resistencia es menor de 5 ohmios?
→
→
→
→
→
Si
Vaya a B13.
→
→
→
→
→
No
REPARE el Circuito 1437 (BK/PK). PRUEBE si la
operación del sistema es normal.
B13 VERIFIQUE SI EL CIRCUITO 1438 (DG) ESTA ABIERTO
Parlante del PAM C441
1
Mida la resistencia entre el Pin 17, C440 del PAM, Circuito
1438 (DG), lado del cableado y el Pin 2, C441 del parlante
del PAM, Circuito 1438 (DG), lado del cableado.
•
¿La resistencia es menor de 5 ohmios?
→
→
→
→
→
Si
INSTALE un nuevo parlante del PAM. Para
información adicional, REFIERASE a Módulo –
Módulo de Asistente para Estacionamiento.
→
→
→
→
→
No
REPARE el Circuito 1438 (DG). PRUEBE si la
operación del sistema es normal.
1
2
1
