Ford Explorer / Mercury Mountaineer. Manual - parte 770

Indicadores y Dispositivos de Alarma

413-09-21

413-09-21

Prueba Pinpoint B: EL TONO DE ALARMA DE FAROS ENCENDIDOS NO FUNCIONA APROPIADAMENTE
(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

B8

VERIFIQUE EL INTERRUPTOR DE LOS FAROS – OBSERVE EL PID PARK_SW DEL GEM/CTM

4

Observe el PID PARK_SW DEL GEM/CTM.

DIAGNOSTICO Y PRUEBA (Continuación)

B9

VERIFIQUE SI EL CIRCUITO 1032 (W/BK) ESTA EN CORTO CON LA TENSION DE ALIMENTACION

5

Conecte un puente entre C216-5 del interruptor de los faros,
circuito 195 (T/W), y C216-3, circuito 1032 (W/BK).

•

¿El PID PARK_SW del GEM/CTM indica ON cuando
el puente está conectado y OFF cuando el puente es
removido?

→

→

→

→

→

Si
REEMPLACE el interruptor de los faros;
REFIERASE a la Sección 417-01. BORRE los
DTCs.  PRUEBE si la operación del sistema es
normal.

→

→

→

→

→

No
Vaya a B9.

3

Mida el voltaje entre C216-3 del interruptor de los faros,
circuito 1032 (W/BK) y tierra.

•

¿Hay alguna indicación de voltaje?

→

→

→

→

→

Si
REPARE el circuito 1032 (W/BK). BORRE los
DTCs.  PRUEBE si la operación del sistema es normal.

→

→

→

→

→

No
REEMPLACE el GEM/CTM; REFIERASE a la Sección
419-10. BORRE los DTCs.  PRUEBE si la operación
del sistema es normal.

GEM/CTM C280

 Interruptor de los

Faros C216

2

1

3

4

5

1

2

3

Indicadores y Dispositivos de Alarma

413-09-22

413-09-22

Prueba Pinpoint C: UN TONO DE ALARMA ES INOPERANTE – EL TONO DE ENTRADA NO SUENA CUANDO
LOS INTERRUPTORES DEL CENTRO DE MENSAJES SON ACTIVADOS

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C1

RECUPERE LOS CODIGOS DE DIAGNOSTICO DE FALLAS (DTCs)

3

Recupere y documente los DTCs continuos.

DIAGNOSTICO Y PRUEBA (Continuación)

C2

VERIFIQUE EL PID IPCHIME DEL GEM ACTIVANDO EL COMANDO ACTIVO DE TONO ON Y OFF

Auto-Prueba A Exigencia

del GEM

•

¿Hay DTCs registrados?

→

→

→

→

→

Si
Si es el DTC B1340, Vaya a C2.

Si es el DTC B1342, REEMPLACE el GEM;
REFIERASE a la Sección 419-10. BORRE los
DTCs. PRUEBE si la operación del sistema es
normal.

→

→

→

→

→

No
Vaya a C2.

1

Observe el PID IPCHIME del GEM mientras activa el
comando activo CHIME, ON y OFF.

•

¿El PID IPCHIME del GEM coincide con el comando
activo?

→

→

→

→

→

Si
REEMPLACE el GEM; REFIERASE a la Sección
419-10. BORRE los DTCs. PRUEBE si la operación
del sistema es normal.

→

→

→

→

→

No
Vaya a C3.

1

3

2

NGS

4

5

Borre los DTCs Continuos

1

Indicadores y Dispositivos de Alarma

413-09-23

413-09-23

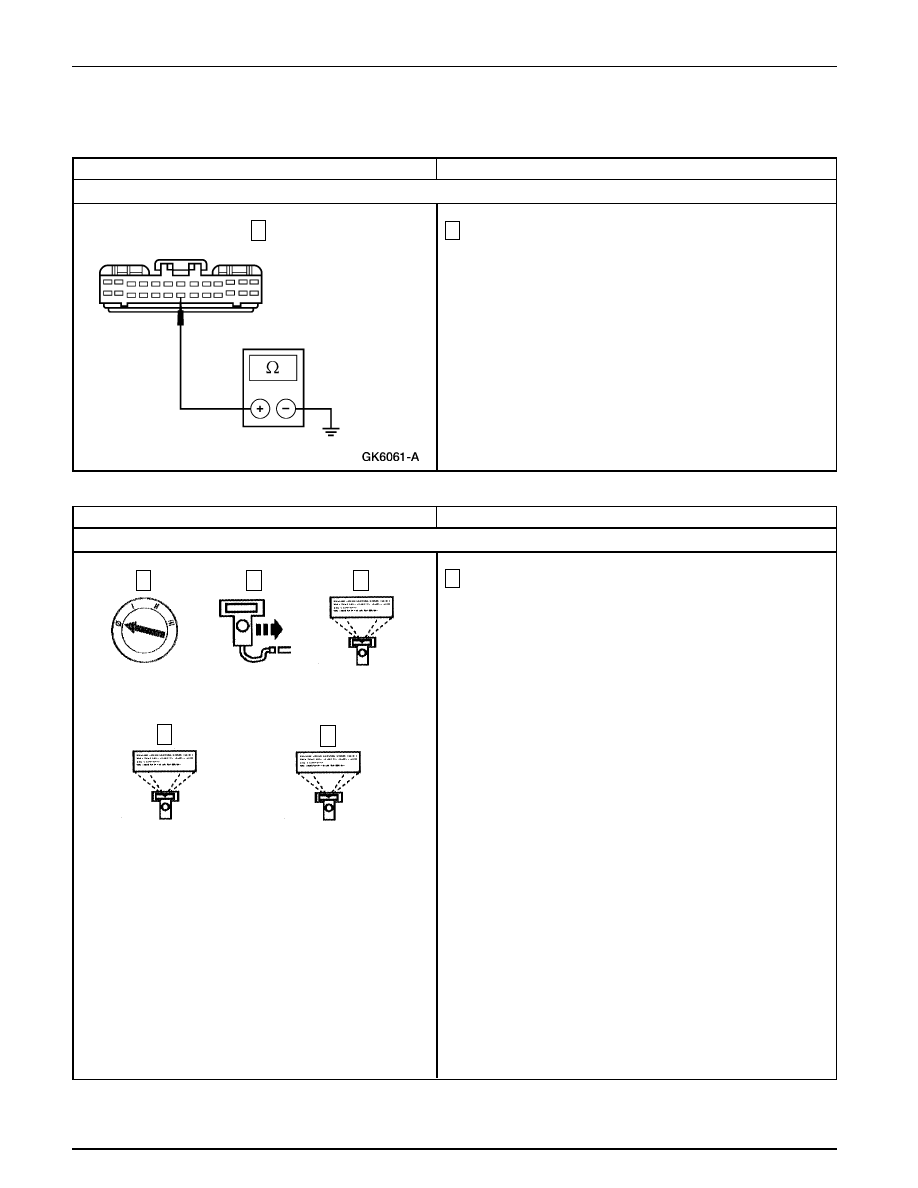

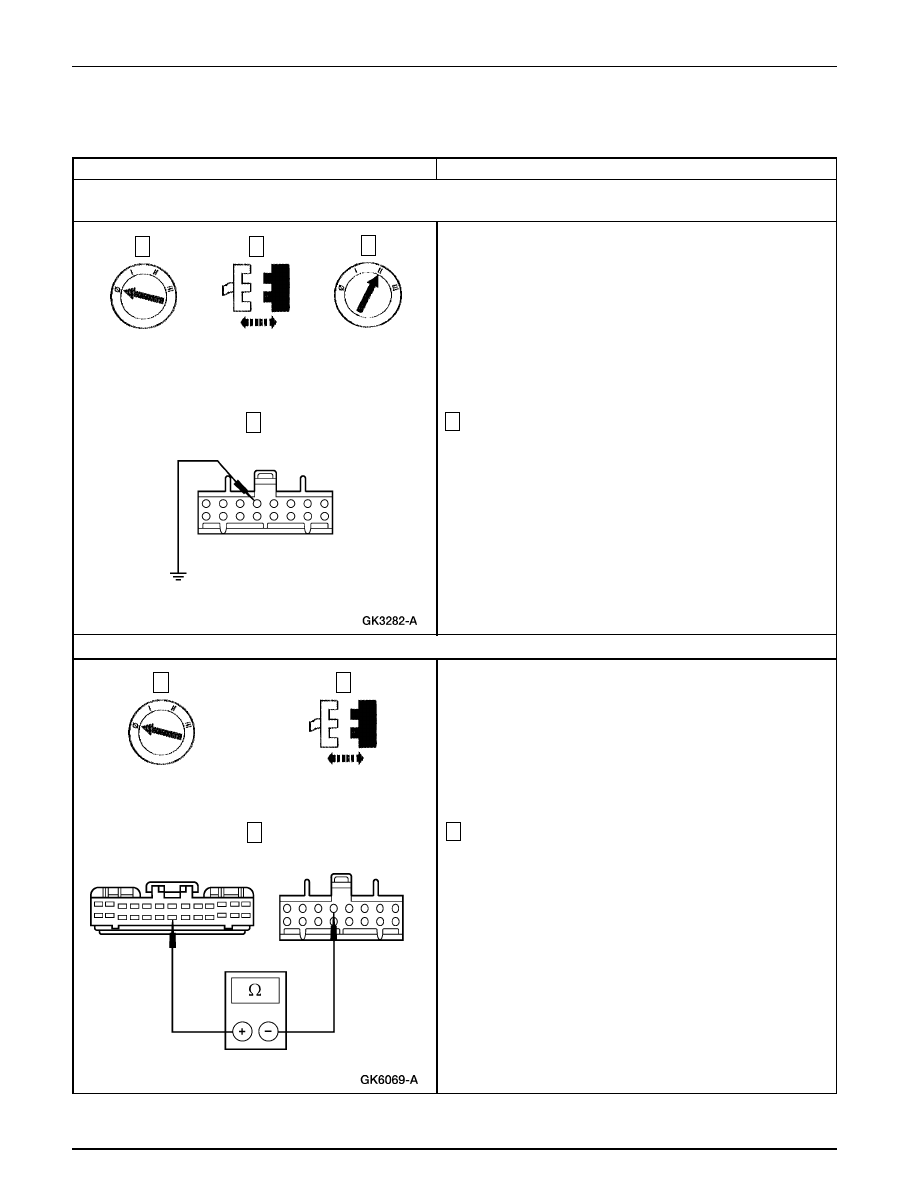

Prueba Pinpoint C: UN TONO DE ALARMA ES INOPERANTE – EL TONO DE ENTRADA NO SUENA CUANDO
LOS INTERRUPTORES DEL CENTRO DE MENSAJES SON ACTIVADOS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C3

VERIFIQUE LA OPERACION DEL TONO DE ALARMA DEL GEM – CONECTE A TIERRA EL C2009-25 DEL
CENTRO DE MENSAJES

4

Conecte un puente entre C2009-25 del centro de mensajes,
circuito 183 (T/Y) y tierra.

•

¿Funciona el tono de alarma?

→

→

→

→

→

Si
REEMPLACE el centro de mensajes; REFIERASE
a la Sección 413-08. BORRE los DTCs. PRUEBE si
la operación del sistema es normal.

→

→

→

→

→

No
Vaya a C4.

DIAGNOSTICO Y PRUEBA (Continuación)

C4

VERIFIQUE SI EL CIRCUITO 183 (T/Y) ESTA ABIERTO

Centro de Mensajes C2009

GEM C280

3

Mida la resistencia entre C280-20 del GEM, circuito183
(T/Y), y C2009-25 del centro de mensajes, circuito 183
(T/Y).

•

¿La resistencia es menor de 5 ohmios?

→

→

→

→

→

Si
Vaya a C5.

→

→

→

→

→

No
REPARE el circuito 183 (T/Y). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

3

1

3

4

1

2

3

Indicadores y Dispositivos de Alarma

413-09-24

413-09-24

Prueba Pinpoint C: UN TONO DE ALARMA ES INOPERANTE – EL TONO DE ENTRADA NO SUENA CUANDO
LOS INTERRUPTORES DEL CENTRO DE MENSAJES SON ACTIVADOS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C5

VERIFIQUE SI EL CIRCUITO 183 (T/Y) ESTA A TIERRA

1

Mida la resistencia entre C280-20 del GEM, circuito 183
(T/Y) y tierra.

•

¿La resistencia es mayor de 10.000 ohmios?

→

→

→

→

→

Si
REEMPLACE el GEM; REFIERASE a la Sección
419-10. BORRE los DTCs. PRUEBE si la operación
del sistema es normal.

→

→

→

→

→

No
REPARE el circuito 183 (T/Y). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint D: EL TONO DE ALARMA DE LLAVE EN LA IGNICION NO FUNCIONA APROPIADAMENTE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D1

RECUPERE LOS CODIGOS DE DIAGNOSTICO DE FALLAS (DTCs)

3

Recupere y documente los DTCs continuos.

Borre los DTCs Continuos

Auto-Prueba A Exigencia

del GEM/CTM

•

¿Hay DTCs registrados?

→

→

→

→

→

Si
Si es el DTC B1352, Vaya a D2.

Si es el DTC B1342, REEMPLACE el GEM/CTM.
REFIERASE a la Sección 419-10. BORRE los
DTCs. PRUEBE si la operación del sistema es
normal.

→

→

→

→

→

No
Vaya a D2.

1

1

3

2

NGS

4

5
