Indicadores y Dispositivos de Alarma

413-09-17

Prueba Pinpoint A: EL TONO DE ALARMA DE CINTURON DE SEGURIDAD NO FUNCIONA APROPIADAMENTE
(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

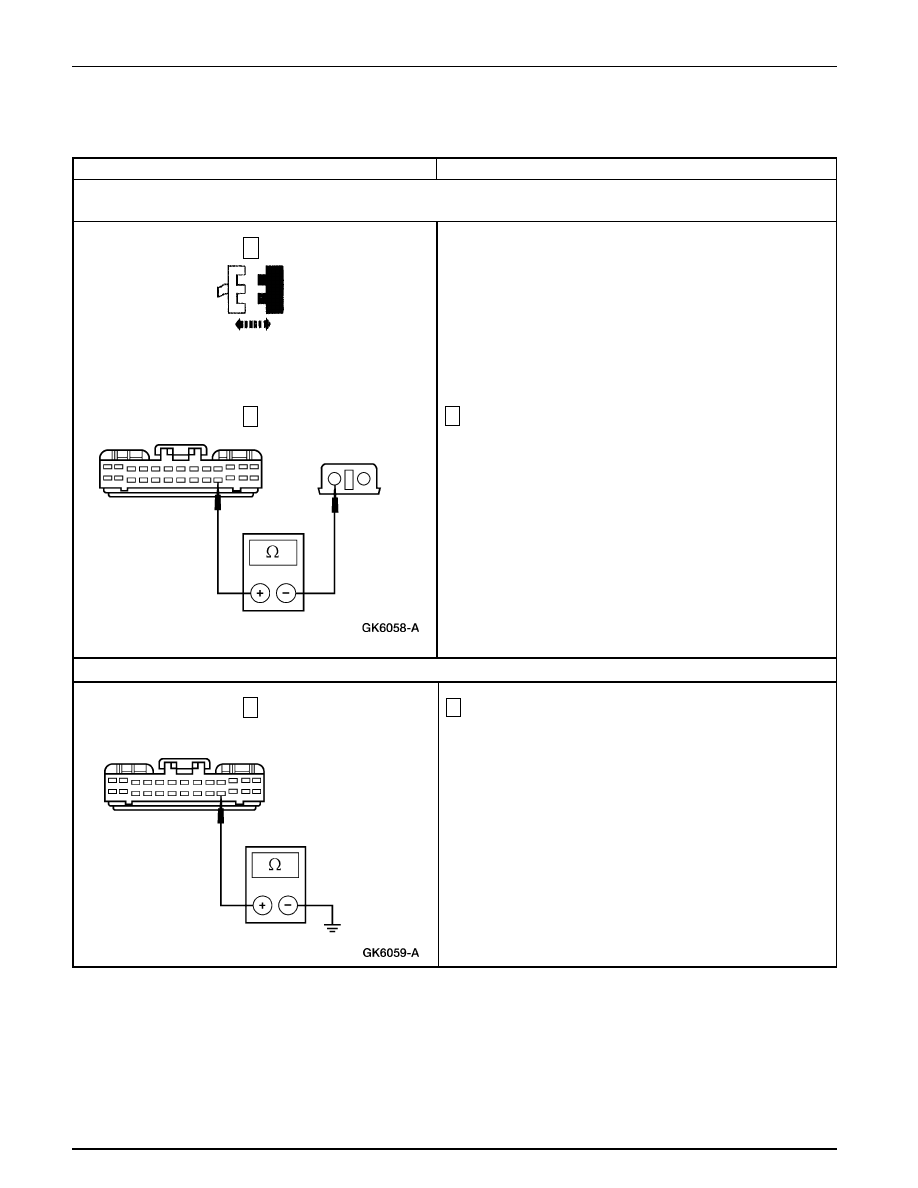

VERIFIQUE SI EL CIRCUITO ENTRE C280 DEL GEM/CTM Y EL INTERRUPTOR DEL INDICADOR DE
ALARMA DE CINTURON DE SEGURIDAD ESTA ABIERTO – CIRCUITO 85 (BR/LB)

Mida la resistencia entre C280-23 del GEM/CTM, circuito
85 (BR/LB), y C324 del interruptor del indicador de alarma
de cinturón de seguridad, circuito 85 (BR/LB).

•

¿La resistencia es menor de 5 ohmios?

→

Si
Vaya a A6.

→

No
REPARE el circuito 85 (BR/LB). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

DIAGNOSTICO Y PRUEBA (Continuación)

VERIFIQUE SI EL CIRCUITO 85 (BR/LB) ESTA A TIERRA

GEM/CTM C280

Mida la resistencia entre C280-23 del GEM/CTM, circuito
85 (BR/LB) y tierra.

•

¿La resistencia es mayor de 10.000 ohmios?

→

Si
REEMPLACE el GEM/CTM; REFIERASE a la
Sección 419-10. BORRE los DTCs. PRUEBE si la
operación del sistema es normal.

→

No
REPARE el circuito 85 (BR/LB). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

Indicadores y Dispositivos de Alarma

413-09-18

Prueba Pinpoint B: EL TONO DE ALARMA DE FAROS ENCENDIDOS NO FUNCIONA APROPIADAMENTE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

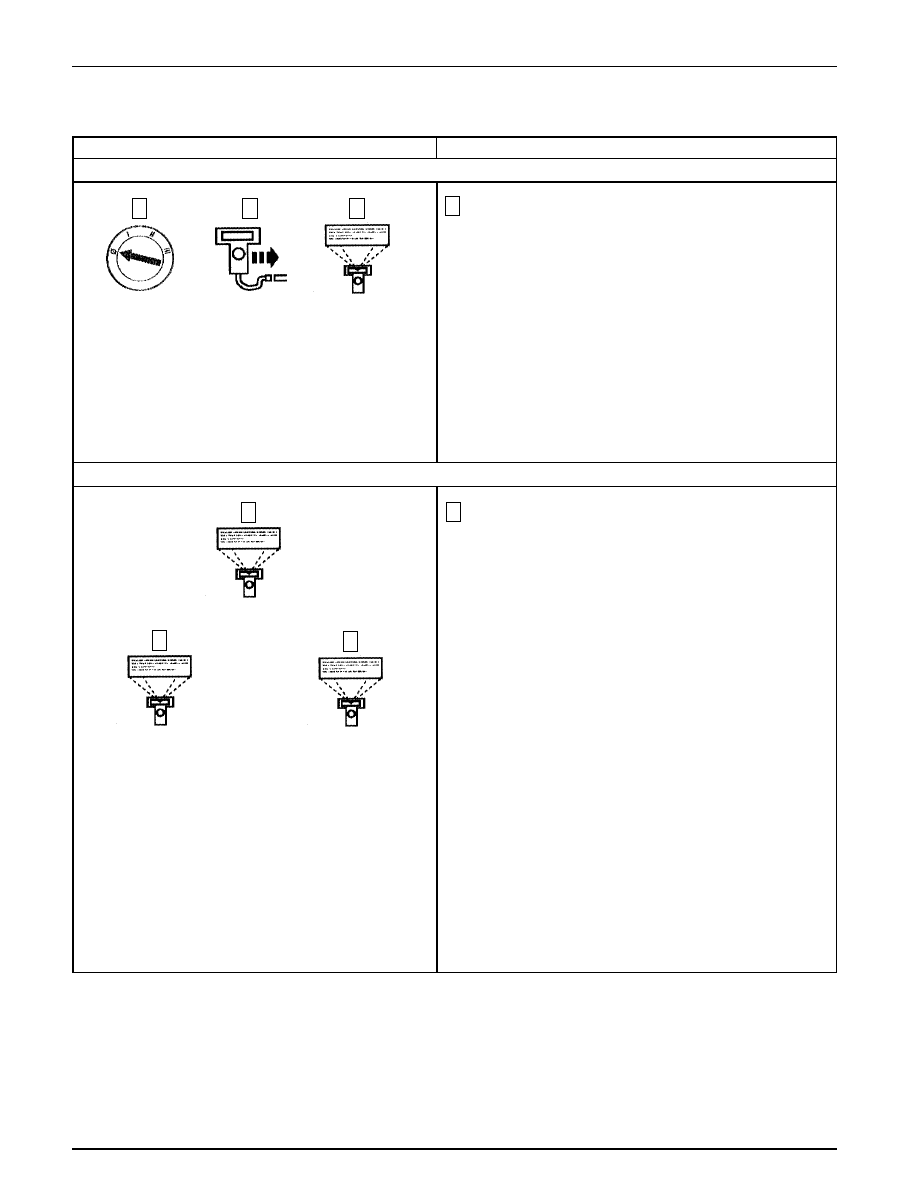

VERIFIQUE LOS ESTADOS DE LA IGNICION – OBSERVE EL PID IGN_GEM DEL GEM/CTM

Nota: Si el vehículo está equipado con transmisión manual,
oprima el embrague mientras pone el interruptor de la
ignición en la posición de start.

Observe el PID IGN_GEM del GEM/CTM mientras pasa
el interruptor de la ignición por las posiciones de START,
RUN, OFF y ACC.

•

¿Los valores de PID coinciden con los estados del
interruptor de la ignición?

→

Si
Vaya a B2.

→

No
REFIERASE a la Sección 417-02.

DIAGNOSTICO Y PRUEBA (Continuación)

RECUPERE LOS CODIGOS DE DIAGNOSTICO DE FALLAS (DTCS)

Recupere y documente los DTCs continuos.

•

¿Hay DTCs registrados?

→

Si
Si es el DTC B1322, REFIERASE a la Sección 417-02,
Prueba Pinpoint C.

Si es el DTC B1577, Vaya a B8.

Si es el DTC B1342, REEMPLACE el GEM/CTM;
REFIERASE a la Sección 419-10. BORRE los
DTCs. PRUEBE si la operación del sistema es
normal.

→

No
Vaya a B3.

NGS

Auto-Prueba A Exigencia

del GEM/CTM

Borre los DTCs continuos

Indicadores y Dispositivos de Alarma

413-09-19

Prueba Pinpoint B: EL TONO DE ALARMA DE FAROS ENCENDIDOS NO FUNCIONA APROPIADAMENTE
(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE EL FUNCIONAMIENTO DE LAS LUCES INTERIORES ABRIENDO LA PUERTA IZQUIERDA
DELANTERA

Abra la puerta del conductor.

•

¿Se activan las luces interiores?

→

Si
Vaya a B4.

→

No
REFIERASE a la Sección 417-02.

DIAGNOSTICO Y PRUEBA (Continuación)

VERIFIQUE EL FUNCIONAMIENTO DE LAS LUCES DE PARADA/GIRO

VERIFIQUE EL INTERRUPTOR DE LOS FAROS – OBSERVE EL PID PARK_SW DEL GEM/CTM

Verifique el funcionamiento de las luces de parada/giro.

•

¿Se activan las luces de parada/giro?

→

Si
Vaya a B5.

→

No
REFIERASE a la Sección 417-01.

Observe el PID PARK_SW del GEM/CTM.

Ponga el interruptor de los faros en las posiciones de PARK
y ON.

• ¿ El PID PARK_SW del GEM/CTM indica ON
cuando el interruptor de los faros está en la posición
de ON o PARK y OFF cuando el interruptor está en
la posición de OFF?

→

Si
REEMPLACE el GEM/CTM; REFIERASE a la
Sección 419-10. BORRE los DTCs. PRUEBE si la
operación del sistema es normal.

→

No
Vaya a B6.

Indicadores y Dispositivos de Alarma

413-09-20

Prueba Pinpoint B: EL TONO DE ALARMA DE FAROS ENCENDIDOS NO FUNCIONA APROPIADAMENTE
(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE LA SEÑAL DEL CIRCUITO 1032 (W/BK) AL GEM/CTM – OBSERVE EL PID PARK_SW DEL GEM/
CTM

Observe el PID PARK_SW del GEM/CTM.

DIAGNOSTICO Y PRUEBA (Continuación)

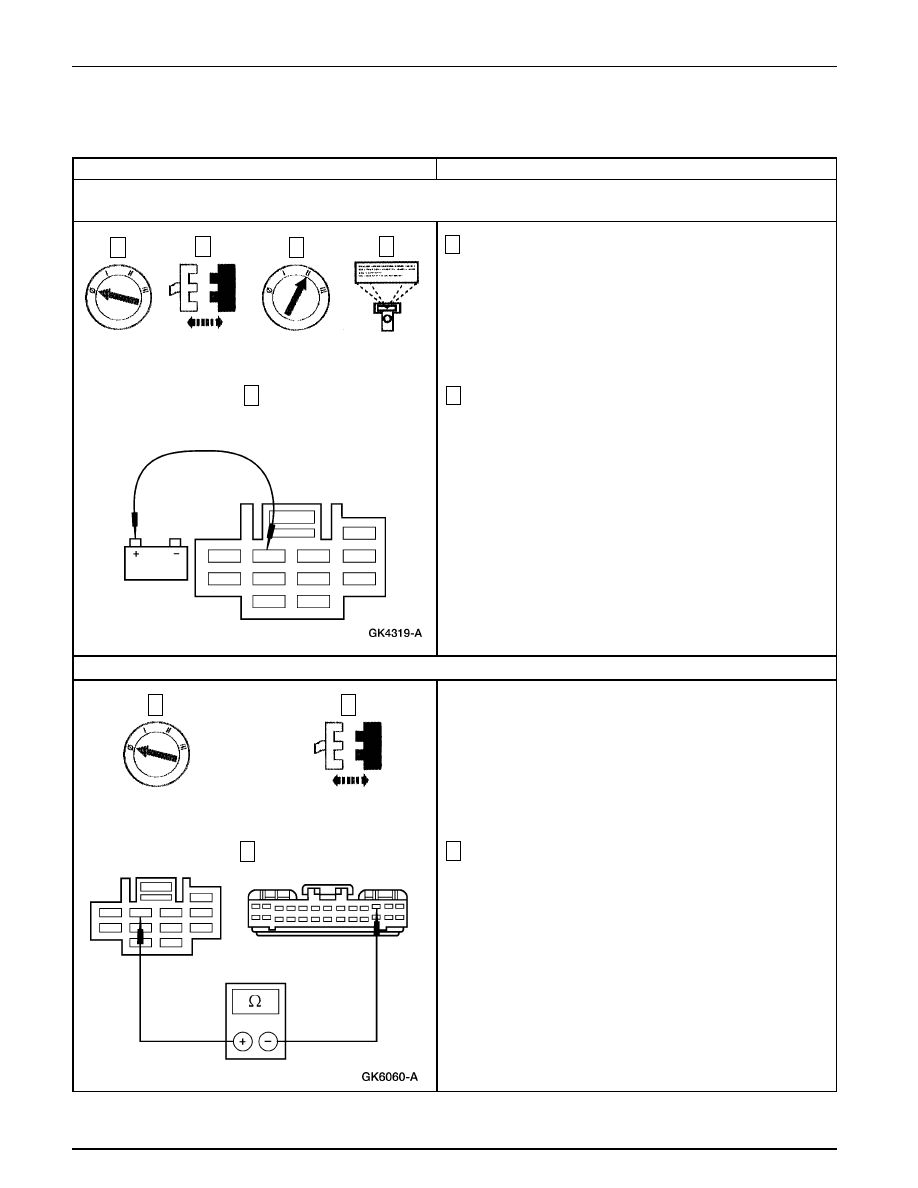

VERIFIQUE SI EL CIRCUITO 1032 (W/BK) ESTA ABIERTO

GEM/CTM C280

Conecte un puente entre C216-3 del interruptor de los faros,
circuito 1032 (W/BK) y el terminal positivo de la batería.

•

¿El PID PARK_SW del GEM/CTM indica OFF?

→

Si
Vaya a B7.

→

No
Vaya a a B8.

Mida la resistencia entre C280-11 del GEM/CTM, circuito
1032 (W/BK), y C216-3 del interruptor de los faros, circuito
1032 (W/BK).

•

¿La resistencia es menor de 5 ohmios?

→

Si
REEMPLACE el GEM/CTM; REFIERASE a la
Sección 419-10. BORRE los DTCs. PRUEBE si la
operación del sistema es normal.

→

No
REPARE el circuito 1032 (W/BK). BORRE los
DTCs. PRUEBE si la operación del sistema es
normal.

Interruptor de los

Faros C216
