Ford Explorer / Mercury Mountaineer. Manual - parte 761

Centro de Información y Mensajes

413-08-13

413-08-13

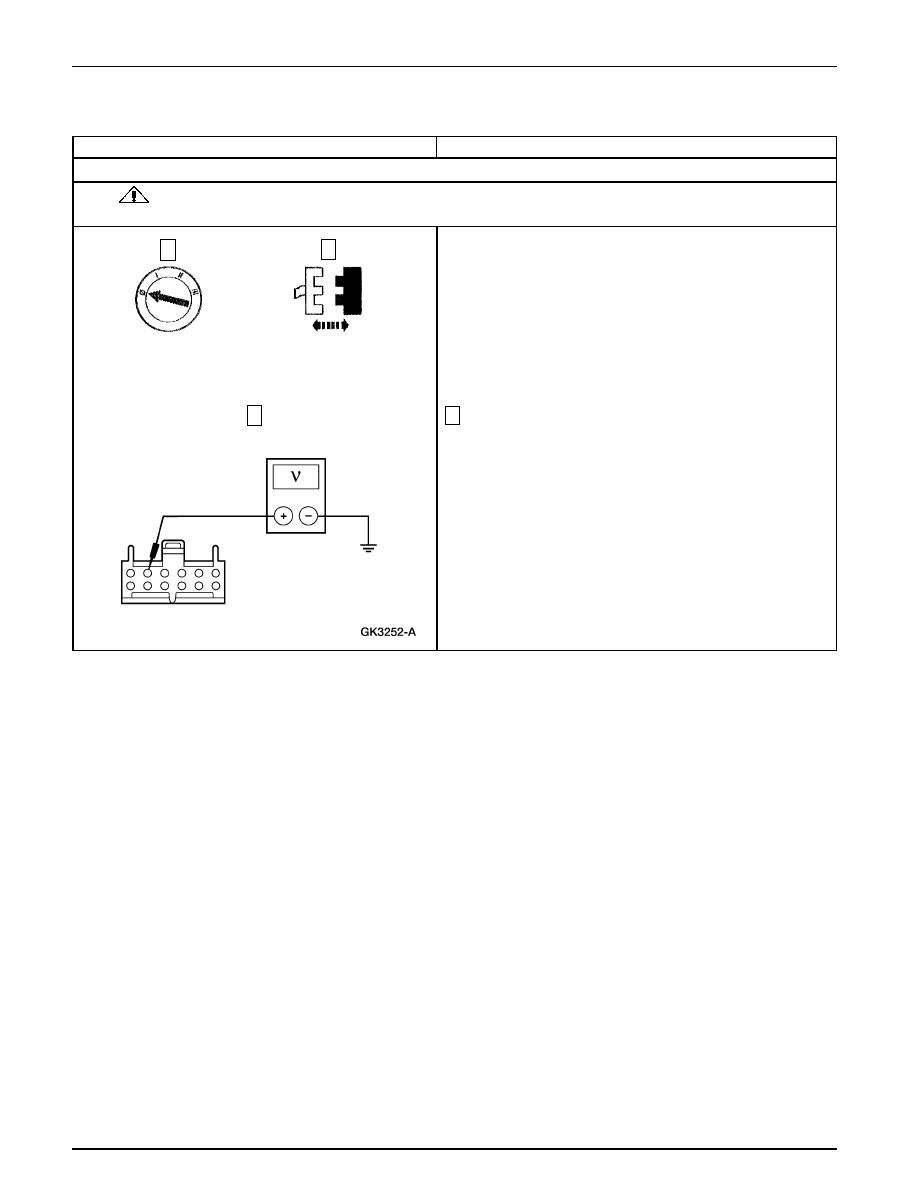

Prueba Pinpoint C: EL RANGO DEL COMPUTADOR DE COMBUSTIBLE ES INCORRECTO

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C1

VERIFIQUE LA SALIDA DEL MÓDULO DE CONTROL DEL TREN DE POTENCIA (PCM)

3

Mida el voltaje entre el indicador del centro de mensajes
C2008, Pin 5, Circuito 305 (LB/PK), lado del cable y tierra
mientras enciende el motor.

•

¿El voltaje el superior a 10 voltios cuando el motor está
siendo encendido y cae a cerca de 2 voltios en mínimo?

→

→

→

→

→

Si
Vaya a C3.

→

→

→

→

→

No
Vaya a C2.

DIAGNOSTICO Y PRUEBA (Continuación)

CUIDADO: Utilice los correctos adaptadores cuando realice las mediciones. Si no se utilizan los

adaptadores apropiados se puede dañar el conector.

Indicador del Centro de Mensajes

1

2

3

Centro de Información y Mensajes

413-08-14

413-08-14

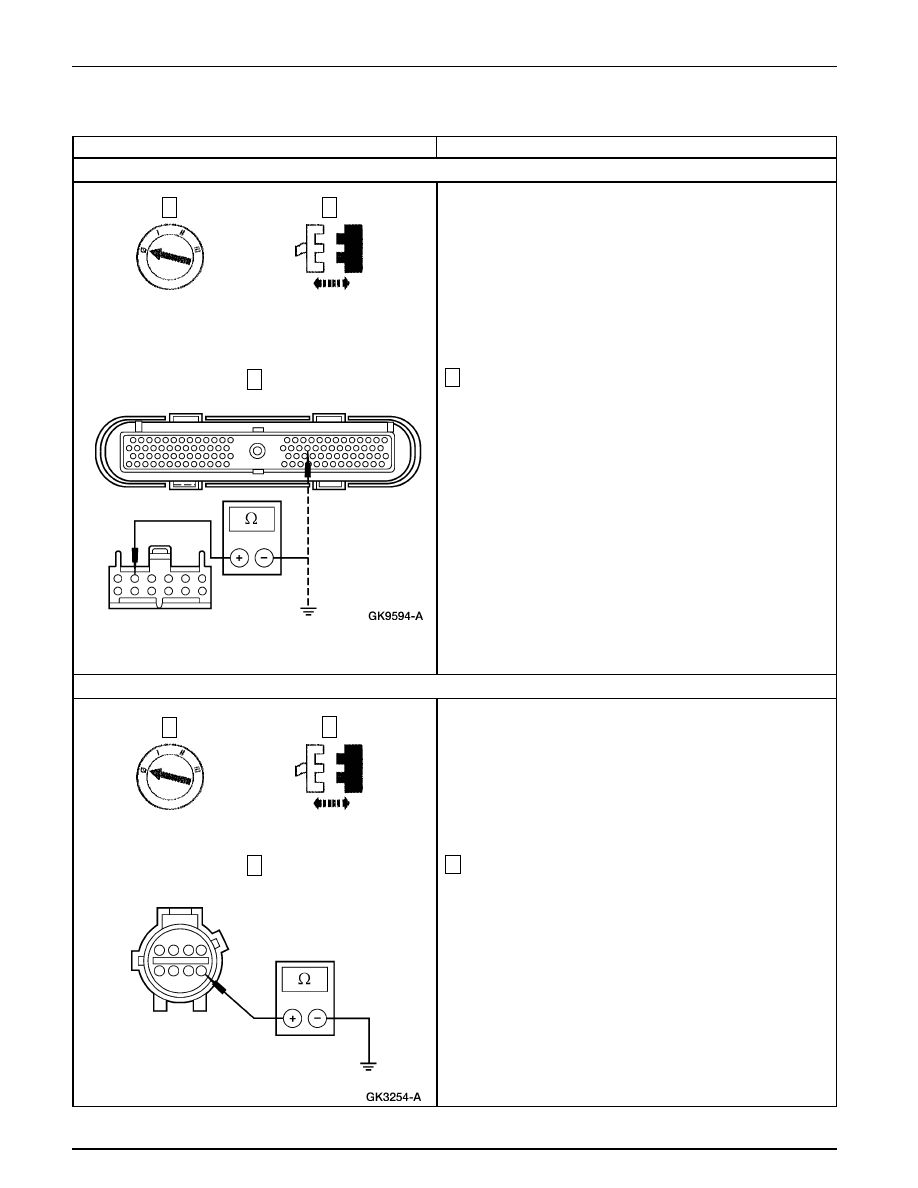

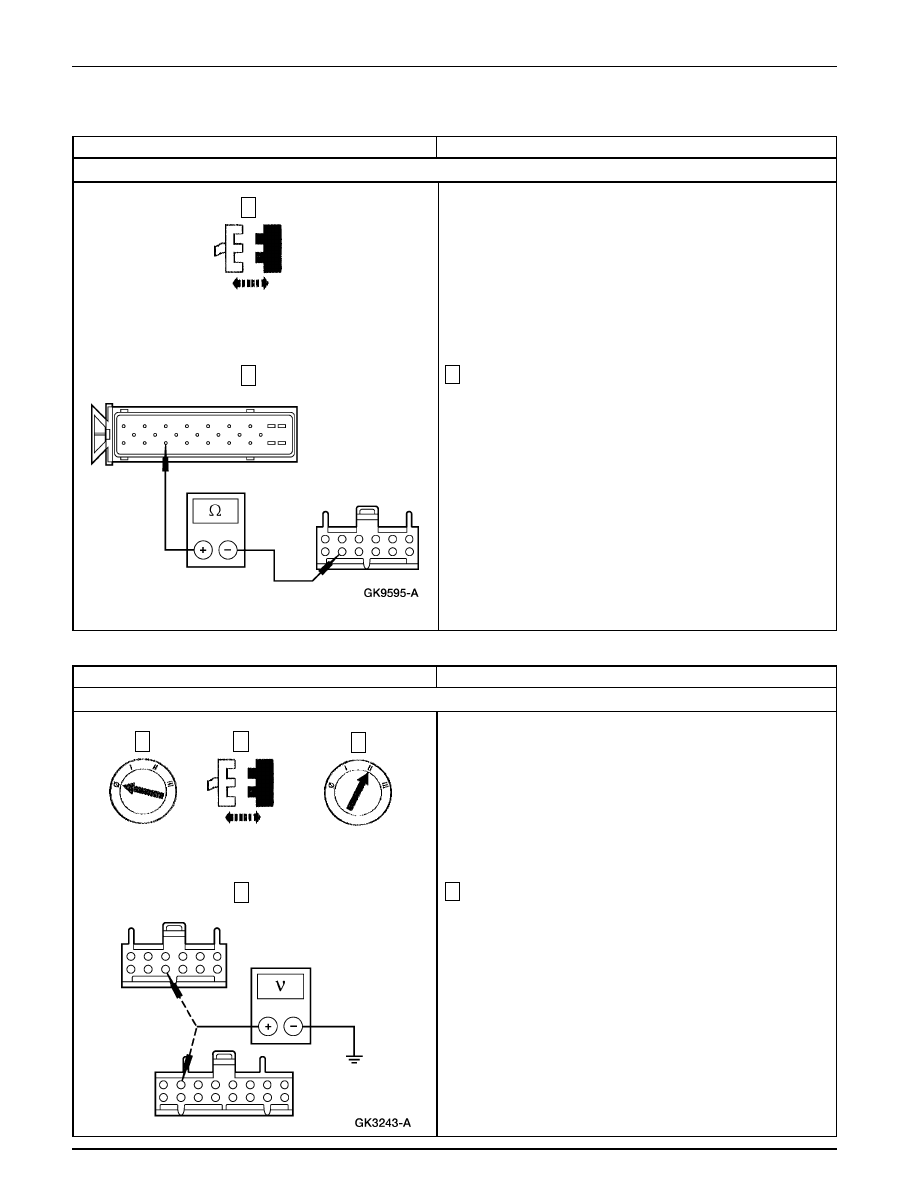

Prueba Pinpoint C: EL RANGO DEL COMPUTADOR DE COMBUSTIBLE ES INCORRECTO (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C2

VERIFIQUE EL CIRCUITO 305 (LB/PK)

3

Mida la resistencia entre el indicador del centro de mensajes
C2008, Pin 5, Circuito 305 (LB/PK), lado del cable y el
PCM C202, Pin 43, Circuito 305 (LB/PK), lado del cable;
y entre el indicador del centro de mensajes C2008 Pin 5,
Circuito 305 (LB/PK), lado del cable y tierra.

•

¿La resistencia es menor de 5 ohmios entre el indicador
del centro de mensajes y el PCM, y mayor de 10.000
ohmios entre el indicador del centro de mensajes y
tierra?

→

→

→

→

→

Si
INSTALE un nuevo PCM. PRUEBE si la operación
del sistema es normal.

→

→

→

→

→

No
REPARE el circuito. PRUEBE si la operación del
sistema es normal.

DIAGNOSTICO Y PRUEBA (Continuación)

PCM C202

C3

VERIFIQUE SI EL CIRCUITO 651 (BK/YE) ESTA ABIERTO

Sensor de Nivel de Combustible y

Bomba C311

3

Mida la resistencia entre el sensor de nivel de combustible
y la bomba C311 Pin 5, Circuito 651 (BK/YE), lado del
cable y tierra.

•

¿La resistencia es menor de 5 ohmios?

→

→

→

→

→

Si
Vaya a C4.

→

→

→

→

→

No
REPARE el circuito. PRUEBE si la operación del
sistema es normal.

1

2

3

1

2

3

Centro de Información y Mensajes

413-08-15

413-08-15

Prueba Pinpoint C: EL RANGO DEL COMPUTADOR DE COMBUSTIBLE ES INCORRECTO (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C4

VERIFIQUE EL CIRCUITO 29 (YE/WH)

1

Mida la resistencia entre el indicador del centro de mensajes
C2008, Pin 3, Circuito 29 (YE/WH), lado del cableado y
el sensor de nivel de combustible y la bomba C311, Pin 8,
Circuito 29 (YE/WH), lado del cableado; y entre el
indicador del centro de mensajes C2008 Pin 3, Circuito 29
(YE/WH), lado del cableado y tierra.

•

¿La resistencia es menor de 5 ohmios entre el indicador
del centro de mensajes y el sensor de nivel de
combustible y la bomba, y mayor de 10.000 ohmios
entre el indicador del centro de mensajes y tierra?

→

→

→

→

→

Si
Vaya a C5.

→

→

→

→

→

No
REPARE el circuito. PRUEBE si la operación del
sistema es normal.

DIAGNOSTICO Y PRUEBA (Continuación)

C5

VERIFIQUE EL TRANSMISOR DEL NIVEL DE COMBUSTIBLE

C6

VERIFIQUE LOS CIRCUITOS DE TIERRA 570 (BK/W) Y 57 (BK)

1

Mida la resistencia entre el sensor de nivel de combustible
y la bomba P5 (lado del componente) y el Pin 8 (lado del
componente).

•

¿La resistencia está entre 15 y 160 ohmios?

→

→

→

→

→

Si
Vaya a C6.

→

→

→

→

→

No
INSTALE un nuevo transmisor de nivel de
combustible. PRUEBE si la operación del sistema
es normal.

1

Mida la resistencia entre el indicador del centro de mensajes
C2009 Pin 28, Circuito 570 (BK/W), lado del cableado y
tierra, y entre el indicador del centro de mensajes C2009
Pin 36, Circuito 57 (BK), lado del cable y tierra.

•

¿Las resistencias son menores de 5 ohmios?

→

→

→

→

→

Si
Vaya a C7.

→

→

→

→

→

No
REPARE los circuitos en cuestión. PRUEBE si la
operación del sistema es normal.

1

1

1

Centro de Información y Mensajes

413-08-16

413-08-16

Prueba Pinpoint C: EL RANGO DEL COMPUTADOR DE COMBUSTIBLE ES INCORRECTO (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C7

VERIFIQUE EL CIRCUITO 679 (GY/BK)

2

Mida la resistencia entre el indicador del centro de mensajes
C2008, Pin 11, Circuito 679 (GY/BK), lado del cableado y
el módulo 4WABS, C186, Pin 19, Circuito 679 (GY/BK),
lado del cableado.

•

¿La resistencia es menor de 5 ohmios?

→

→

→

→

→

Si
INSTALE un nuevo indicador del centro de
mensajes. REFIERASE a Conjunto del Centro de
Mensajes. PRUEBE si la operación del sistema es
normal.

→

→

→

→

→

No
REPARE el circuito. PRUEBE si la operación del
sistema es normal.

DIAGNOSTICO Y PRUEBA (Continuación)

Módulo 4WABS C186

Prueba Pinpoint D: LA ALARMA DEL SISTEMA DE CARGA ES INCORRECTA

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D1

VERIFIQUE EL VOLTAJE EN EL CENTRO DE MENSAJES

4

Mida el voltaje entre el indicador del centro de mensajes
C2008, Pin 10, Circuito 1003 (GY/YE), por el lado del
cableado y tierra; y entre el indicador del centro de mensajes
C2009, Pin 27, Circuito 54 (LG/YE), lado del cableado y
tierra.

•

¿Las tensiones son superiores a 10 voltios?

→

→

→

→

→

Si
Vaya a D2.

→

→

→

→

→

No
REPARE los circuitos en cuestión. PRUEBE si la
operación del sistema es normal.

Indicador del Centro

de Mensajes

1

2

2

3

1

4
