Centro de Información y Mensajes
413-08-5
413-08-5
DIAGNOSTICO Y PRUEBA (Continuación)
Alarma de Nivel de Fluido del Lava parabrisas (BAJO
NIVEL DE FLUIDO DEL LAVA PARABRISAS)
Este mensaje de advertencia se despliega cuando hay menos
de un cuarto del recipiente de fluido lava parabrisas restante.
•
Cuando el nivel del fluido es normal, el sensor de nivel del
depósito del lava parabrisas (17B649) se cerrará,
conectando a tierra la entrada del Circuito 82 (PK/YE) en
C2009-31 del indicador del centro de mensajes.
•
Cuando el nivel de fluido está bajo, la señal al indicador
del centro de mensajes se abrirá y se desplegará el mensaje
de alarma.
El indicador del centro de mensajes filtra esta señal – por lo
tanto, habrá un retardo de unos 20 segundos antes de que la
señal de alarma sea desplegada o removida.
Tono de Alarma
Un tono corto de alarma (0.1 segundos) se generará con cada
opresión de interruptor del centro de mensajes. Un tono más
largo (1.0 segundo) se generará cuando una nueva alarma
aparezca en pantalla.
Para activar la alarma, el centro de mensajes realiza la petición
de señal de tono a menos de un voltio durante la duración del
tono.
Inspección y Verificación
1.
Verifique la falla reportada por el cliente.
2.
Inspeccione visualmente para ver si hay signos obvios de
daños mecánicos o eléctricos.
Tabla de Inspección Visual
Mecánica
Eléctrica
• Daño del indicador del
centro de mensajes
• Daño en el módulo
interruptor del centro de
mensajes
• Bajo nivel de refrigerante
del motor
• Bajo nivel de aceite
• Bajo nivel de fluido en el
lava parabrisas
• Fusibles fundidos en la
caja central de empalmes
(CJB):
• Fusible 10 (7.5A)
• Fusible 36 (7.5A)
• Daño en el cableado
• Conectores flojos o
corroídos
• Circuitería abierta/en corto
3.
Si la inspección revela fallas obvias que pueden ser
rápidamente identificadas, haga las reparaciones
necesarias.
4.
Realice la Prueba de Diagnóstico A Bordo del Centro de
Mensajes, como sigue:
•
Oprima simultáneamente RANGE y SYSTEM
CHECK mientras conmuta el interruptor de la
ignición de la posición de OFF a RUN.
•
La siguiente tabla describe cada prueba.
Prueba de Diagnóstico A Bordo del Centro de Mensajes
Prueba
Descripción
Nivel ROM
Despliega el nivel de
Memoria de Solo Lectura
(ROM) del centro de
mensajes. Esto se emplea
cuando se requiere asistencia
de la línea caliente.
Nivel NVM
Despliega el nivel de
Memoria No Volátil (NVM)
del centro de mensajes.
Esto se emplea cuando
se requiere asistencia de
la línea caliente.
Verificación de NVM
Despliega la precisión
de la Memoria No Volátil.
Si el mensaje es NVM OK,
proceda con el
siguiente paso. Si el mensaje
es REPLACE M/C,
remueva el módulo
interruptor e instale un nuevo
centro de mensajes.
Verificación de Pantalla
Despliega el mismo carácter
en todas las 24 posiciones.
El carácter inicial es
con todos los puntos
ENCENDIDOS. La opresión
del interruptor
ENGLISH/METRIC
cambia la presentación del
carácter a través de todas las
posiciones. INSTALE
un nuevo indicador si los
caracteres no son desplegados
correctamente.
Verificación del Tacómetro
Determina si la señal
del tacómetro está siendo
recibida por el centro
de mensajes. Si el mensaje
es TACK SIGNAL OK,
la señal está siendo recibida.
Si el mensaje es
TACH SIGNAL ERROR,
la señal no está
siendo recibida. El motor
debe estar encendido
para recibir la señal.

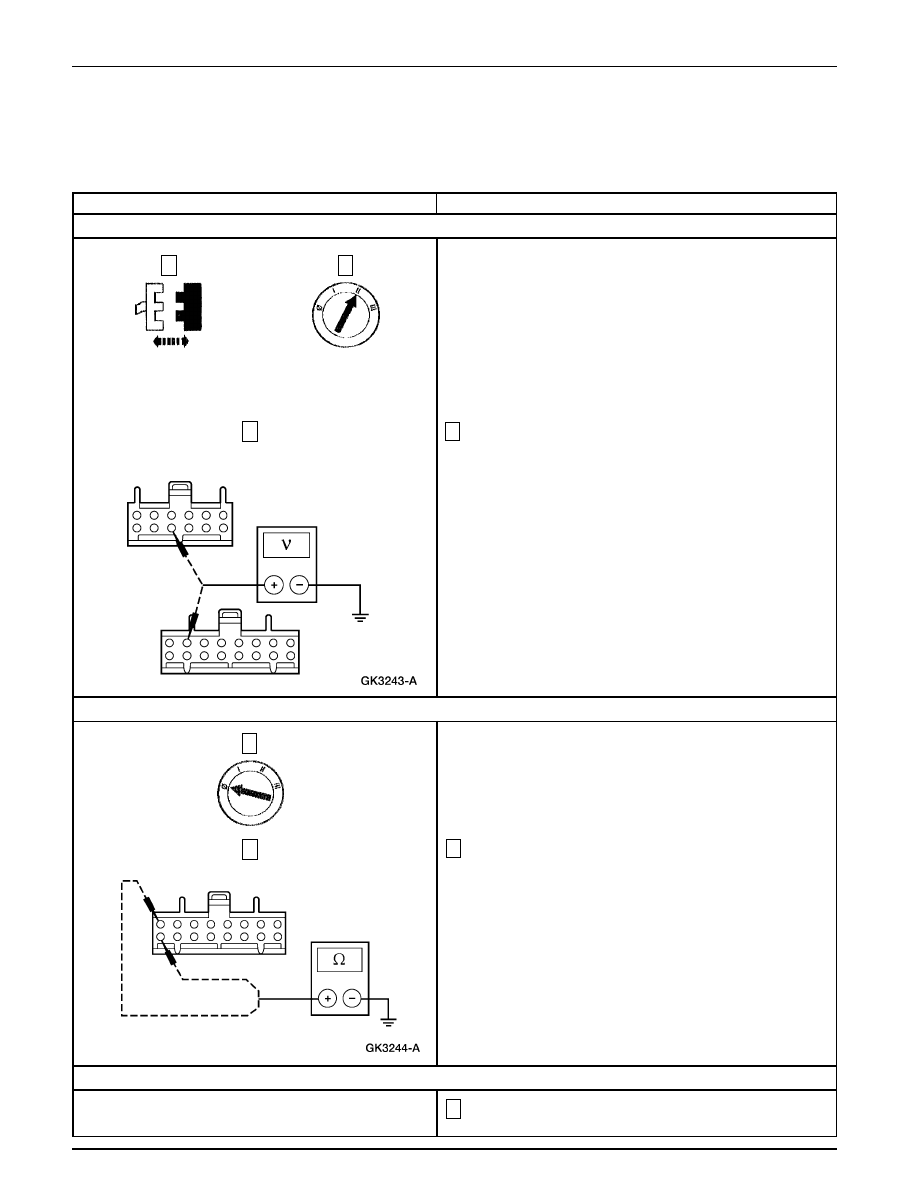

VAYA a la prueba pinpoint F,
para verificar el circuito
de la señal. INSTALE un
nuevo indicador del centro
de mensajes si la falla no
está en el circuito o en el
módulo de control del
tren de potencia.
