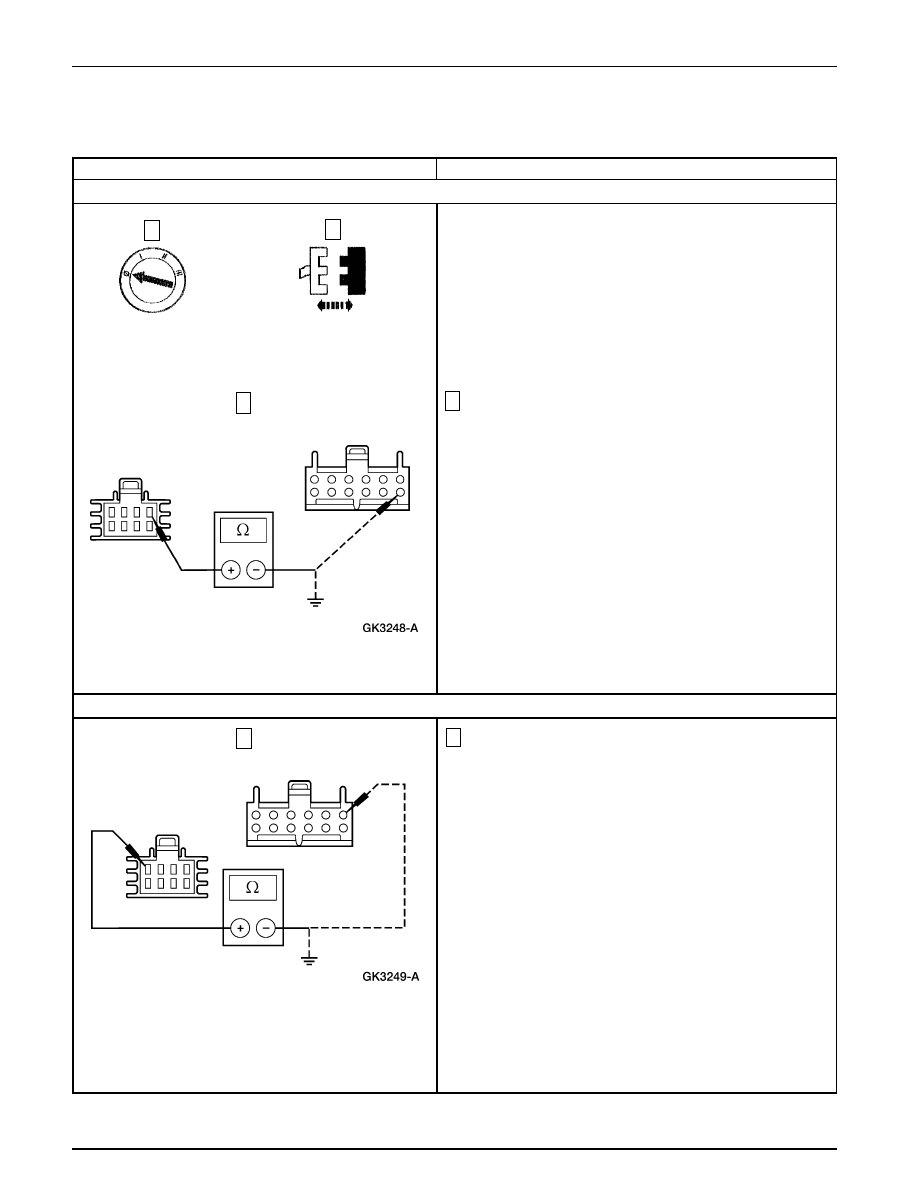

DIAGNOSTICO Y PRUEBA (Continuación)
Prueba Pinpoint A: EL CENTRO DE MENSAJES NO FUNCIONA CORRECTAMENTE (Continuación)
CONDICIONES DE PRUEBA
DETALLES/RESULTADOS/ACCIONES

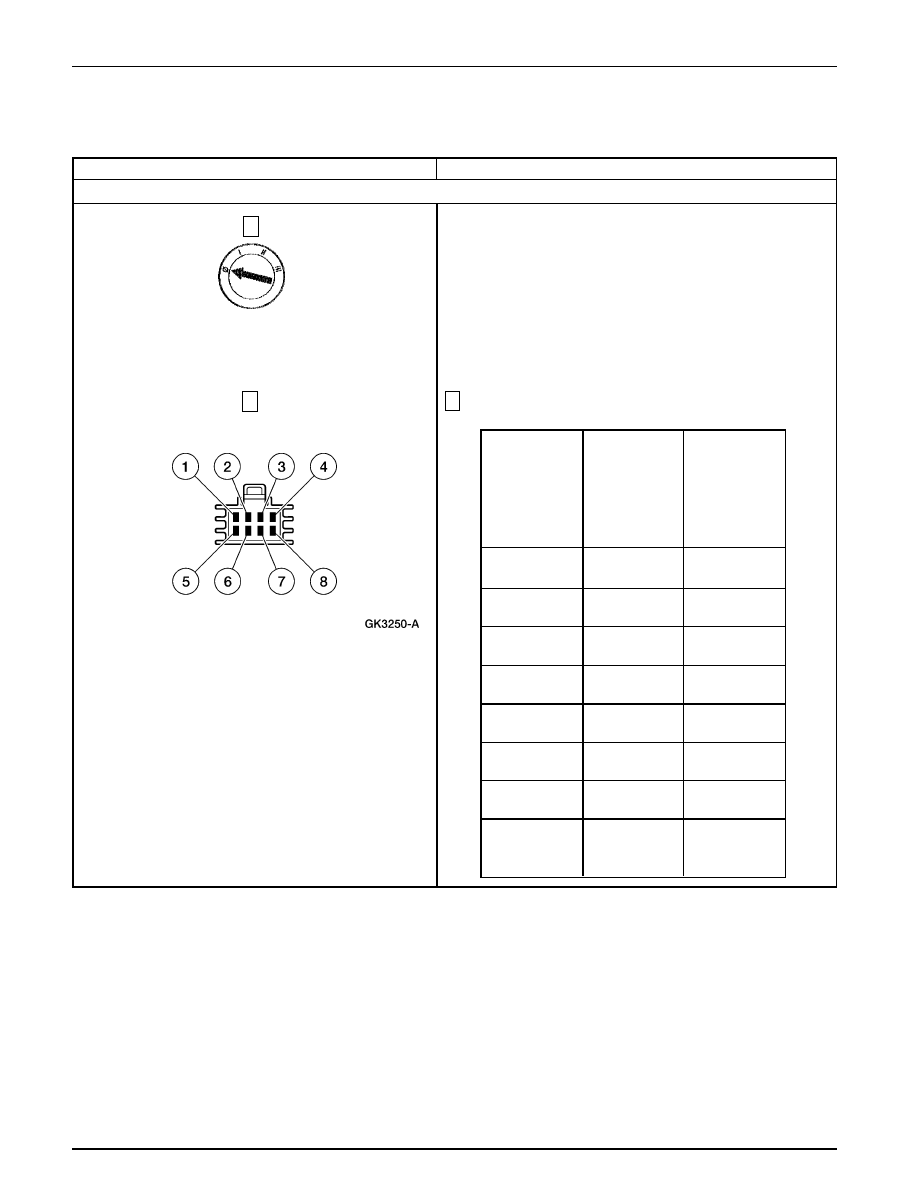

A3
VERIFIQUE EL CIRCUITO 19 (LB/RD) (Continuación)
2
Rote el interruptor atenuador del panel hacia la posición
de iluminación máxima.
3
Mida el voltaje entre el indicador del centro de mensajes,
C2008, Pin 2, Circuito 19 (LB/RD), y tierra.
•
¿La tensión es superior a 10 voltios?
→
→
→
→
→
Si
INSTALE un nuevo indicador del centro de
mensajes. REFIERASE a Conjunto del Centro de
Mensajes. PRUEBE si la operación del sistema es
normal.
→
→
→
→
→
No
REPARE el circuito. PRUEBE si la operación del
sistema es normal.
Prueba Pinpoint B: EL INTERRUTOR DEL CENTRO DE MENSAJES NO FUNCIONA CORRECTAMENTE
CONDICIONES DE PRUEBA
DETALLES/RESULTADOS/ACCIONES
B1

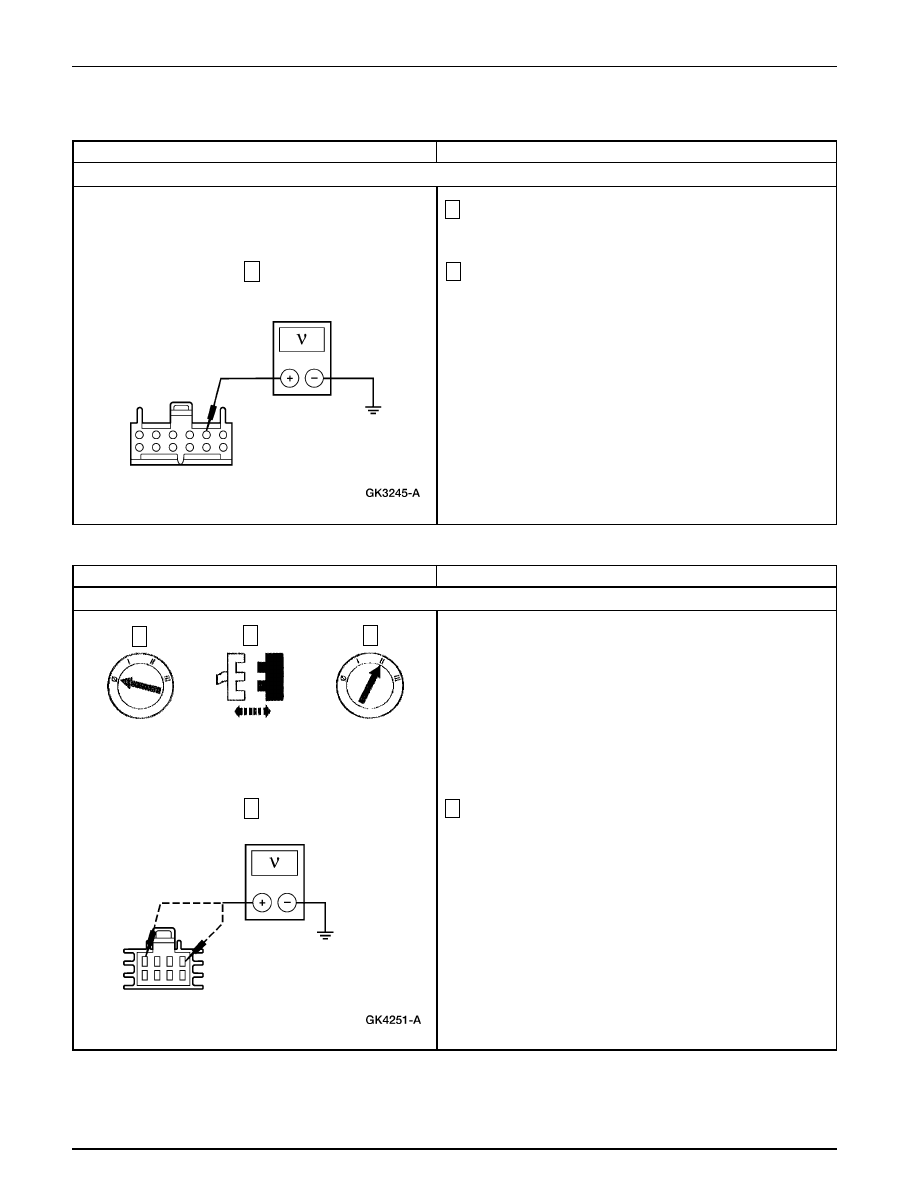

VERIFIQUE EL VOLTAJE DE LAS SEÑALES EN EL INTERRUPTOR DEL CENTRO DE MENSAJES
4
Mida el voltaje entre el módulo interruptor del centro de
mensajes C2007, Pin 1, Circuito 704 (DG/LG), por el lado
del cableado y tierra; y entre el módulo interruptor del
centro de mensaje C2007, Pin 4, Circuito 715 (LG), lado
del cableado y tierra.
•
¿Las tensiones son de 5 voltios aproximadamente?
→
→
→
→
→
Si
Vaya a B4.
→
→
→
→
→
No
Vaya a B2.
Módulo Interruptor
del Centro de Mensajes C2007
3
3
2
1
4
