Ford Explorer / Mercury Mountaineer. Manual - parte 739





Grupo de Instrumentos

413-01-37

413-01-37

¿El fusible está BIEN?

Vaya a H2.

INSTALE un nuevo fusible. Si éste se funde de nuevo,
REVISE si hay un corto a tierra. Haga las
reparaciones necesarias.  PRUEBE si la operación
del sistema es normal.

1

Revise si el Circuito de Salida de Señal está abierto o en
corto; refiérase al Manual de Diagnostico de Control del
Tren de Potencia/Emisiones

  2

.

¿Está BIEN el Circuito de Salida de Señal?

INSTALE un nuevo tacómetro. REFIERASE a
Indicadores. PRUEBE si la operación del sistema
es normal.

INSTALE un nuevo PCM. PRUEBE si la operación
del sistema es normal.

¿Las resistencias son como se especifica?

Vaya a G3.

INSTALE un nuevo circuito impreso. REFIERASE
a Circuito Impreso del Grupo de Instrumentos.
PRUEBE si la operación del sistema es normal.

Prueba Pinpoint G: INDICACION INCORRECTA DEL TACOMETRO (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Si

No

DIAGNOSTICO Y PRUEBA (Continuación)

Si

No

G 2 VERIFIQUE EL CIRCUITO IMPRESO DEL GRUPO DE INSTRUMENTOS (Continuación)

G 3 VERIFIQUE SI EL CIRCUITO DE SALIDA DE SEÑAL ESTA ABIERTO O EN CORTO

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Si

No

Prueba Pinpoint H: EL INDICADOR DE ALARMA DEL SISTEMA DE CARGA NUNCA/SIEMPRE SE ENCIENDE

H1

VERIFIQUE EL FUSIBLE

Fusible 15 (7.5A) en CJB

2

1

Grupo de Instrumentos

413-01-38

413-01-38

4

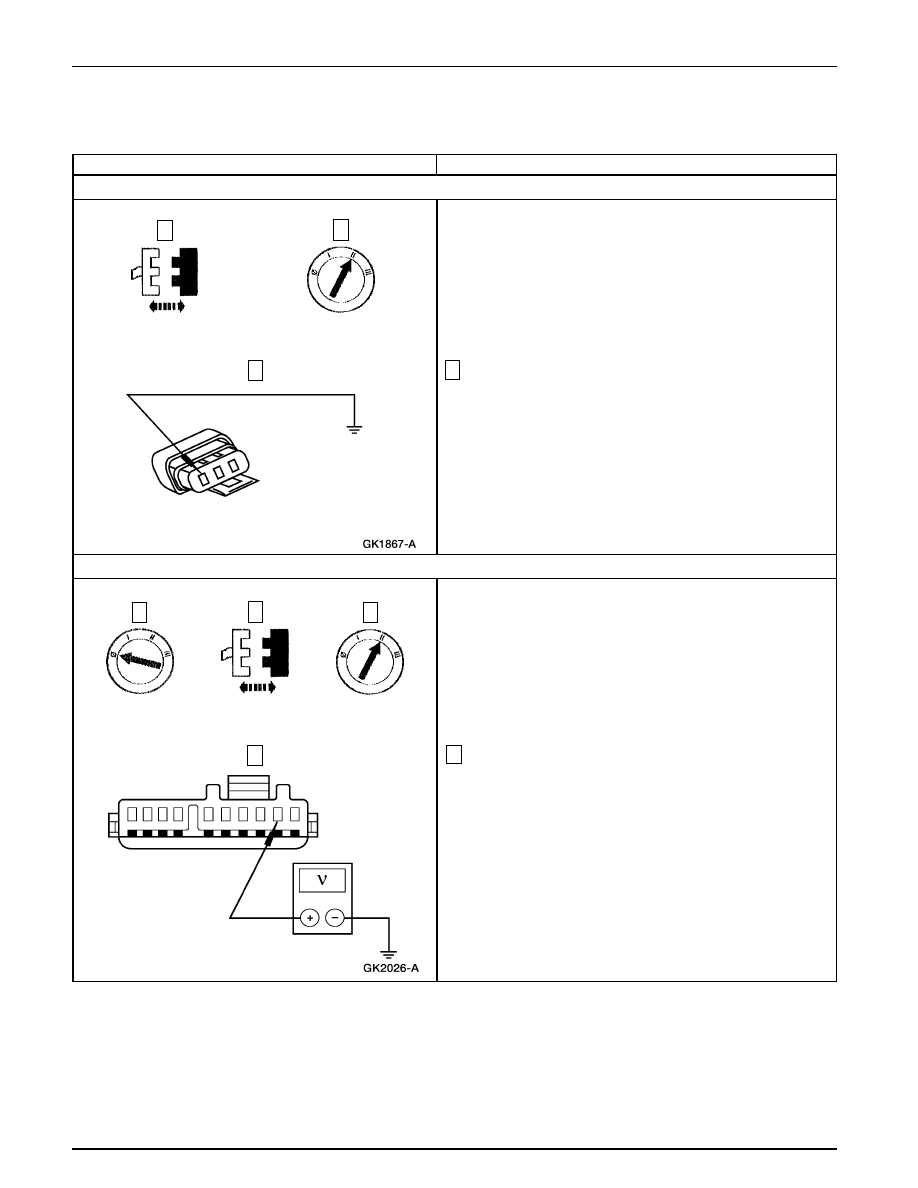

Mida el voltaje entre C288-2 del grupo de instrumentos,
circuito 584 (YE) y tierra.

¿La tensión es superior a 10 voltios?

Vaya a H4.

REPARE el circuito 584 (YE). PRUEBE si la
operación del sistema es normal.

3

Conecte un puente con fusible de 7.5A entre C121-I del
generador, circuito 904 (LG/RD) y tierra.

¿Se ilumina el indicador de alarma del sistema de carga?

REFIERASE a la Sección 414-00.

Vaya a H3.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Si

No

Prueba Pinpoint H: EL INDICADOR DE ALARMA DEL SISTEMA DE CARGA NUNCA/SIEMPRE SE ENCIENDE
(Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

H2

VERIFIQUE EL CIRCUITO DE CONTROL DEL INDICADOR DE ALARMA DEL SISTEMA DE CARGA

Generador C121

H3

VERIFIQUE LA ALIMENTACION EN EL GRUPO DE INSTRUMENTOS

Si

No

2

Grupo de Instrumentos

4

1

1

2

3

3

Grupo de Instrumentos

413-01-39

413-01-39

1

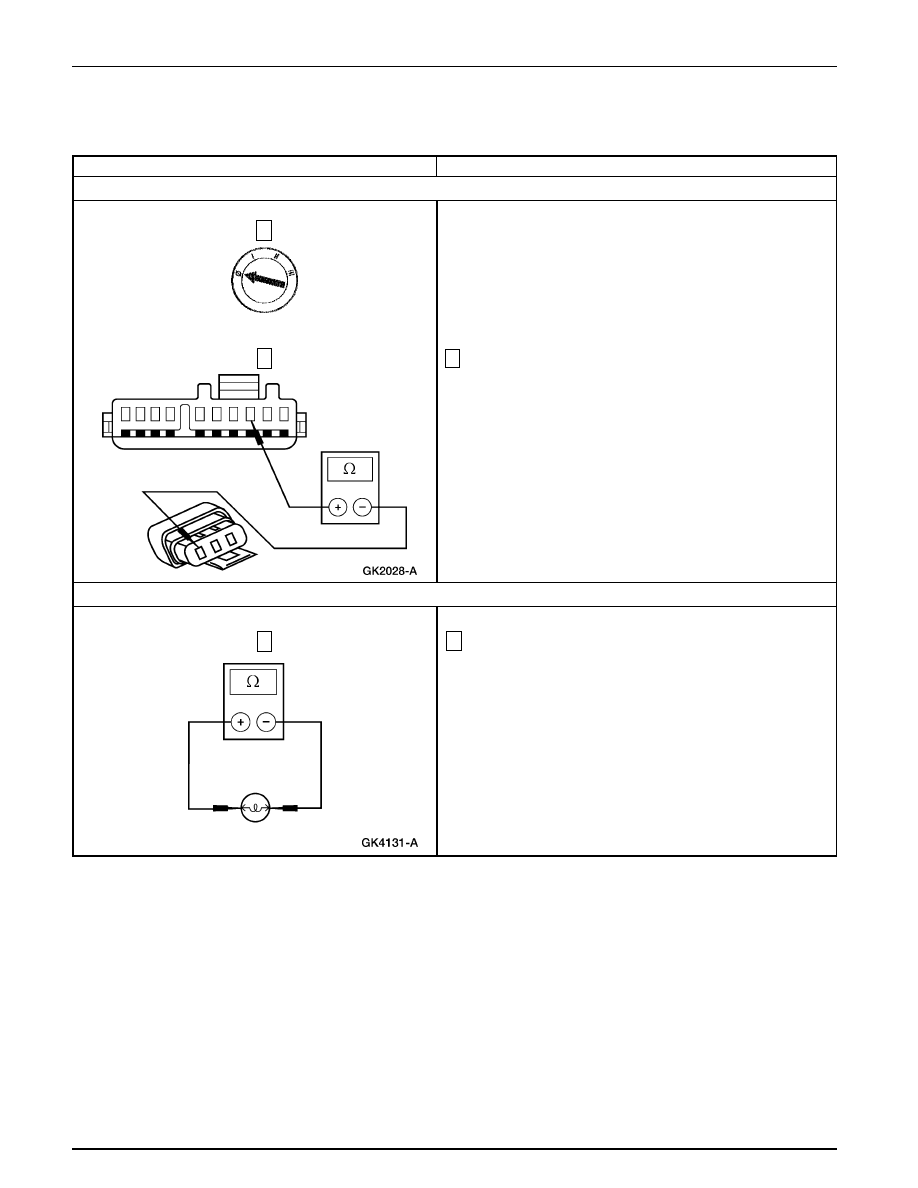

Mida la continuidad entre los terminales del bulbo
indicador de alarma del sistema de carga.

¿Hay continuidad?

INSTALE un nuevo circuito impreso. REFIERASE
a Circuito Impreso del Grupo de Instrumentos.
PRUEBE si la operación del sistema es normal.

INTALE un nuevo bulbo. PRUEBE si la operación
del sistema es normal.

Si

No

2

Mida la resistencia entre C288-3 del grupo de
instrumentos, circuito 904 (LG/R) y C121-I en el
generador.

¿La resistencia es menor de 5 ohmios?

Vaya a H5.

REPARE el circuito 904 (LG/R). PRUEBE si la
operación del sistema es normal.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Si

No

Prueba Pinpoint H: EL INDICADOR DE ALARMA DEL SISTEMA DE CARGA NUNCA/SIEMPRE SE ENCIENDE
(Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

1

2

1

H4

VERIFIQUE SI EL CIRCUITO 904 (LG/R) ESTA ABIERTO

H5

VERIFIQUE EL BULBO DEL INDICADOR DE ALARMA DEL SISTEMA DE CARGA

Grupo de Instrumentos

413-01-40

413-01-40

1

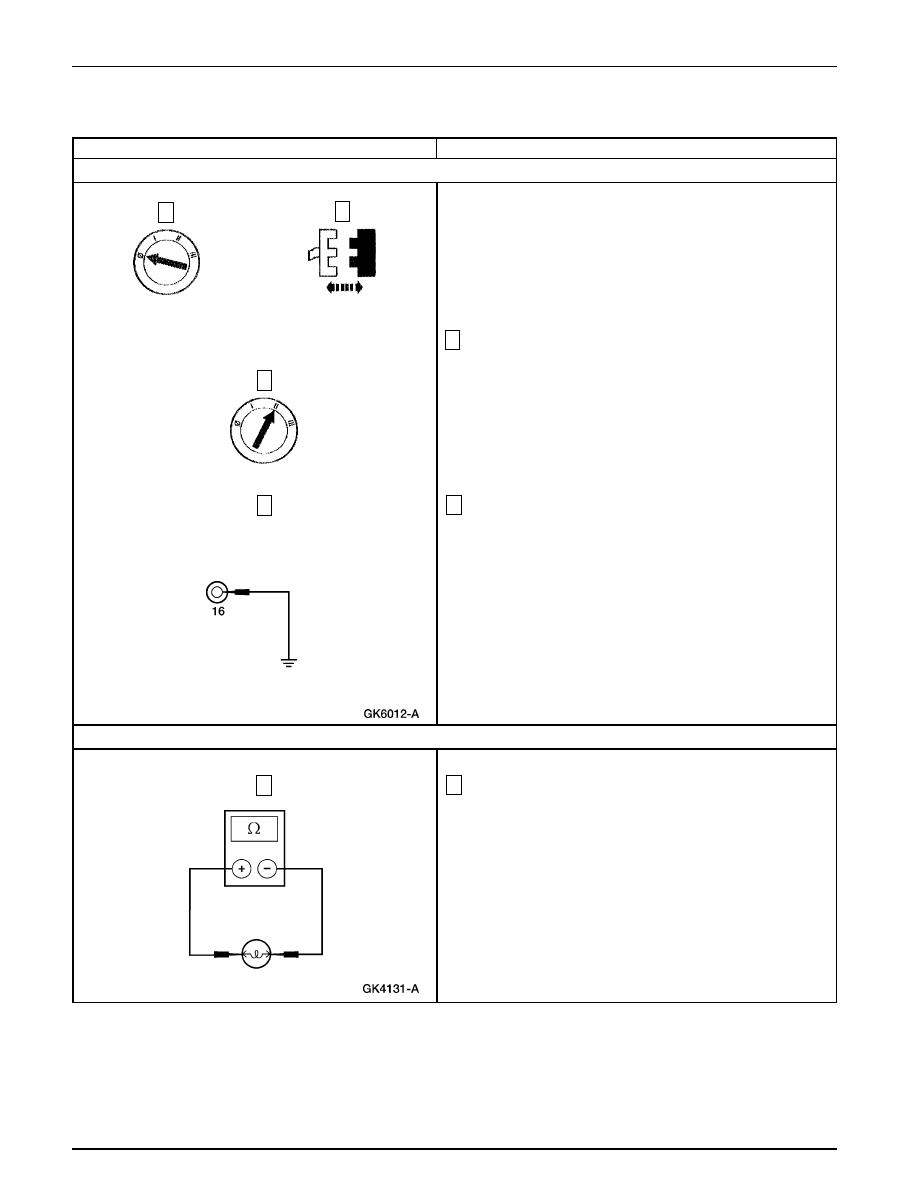

Mida la continuidad entre los terminales del bulbo del
indicador de alarma de anti-bloqueo de frenos.

¿Hay continuidad?

Vaya a J3.

INSTALE un nuevo bulbo. PRUEBE si la operación
del sistema es normal.

3

Conecte la Caja de Interconexiones EEC-IV de 60 Pines.

5

Conecte un puente con fusible de 7.5A entre el Pin 16 de
la Caja de Interconexiones EEC-IV de 60 Pines, circuito
603 (DG) y tierra.

¿Se ilumina del indicador de alarma de anti-bloqueo de
frenos?

REFIERASE a la Sección 206-09.

Vaya a J2.

Si

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Si

No

DIAGNOSTICO Y PRUEBA (Continuación)

5

1

Prueba Pinpoint J: INDICADOR INOPERANTE – ALARMA DE ANTI-BLOQUEO DE FRENOS

J1

VERIFIQUE EL CIRCUITO DE CONTROL DEL INDICADOR DE ALARMA DE ANTI-BLOQUEO DE FRENOS

J2

VERIFIQUE EL BULBO DEL INDICADOR DE ALARMA DE ANTI-BLOQUEO DE FRENOS

2

1

4

Módulo de Control de Anti-Bloqueo

de Frenos C186
