Grupo de Instrumentos
413-01-33
413-01-33
1
Conecte la Caja de Interconexiones EEC-V de 104 Pines.
2

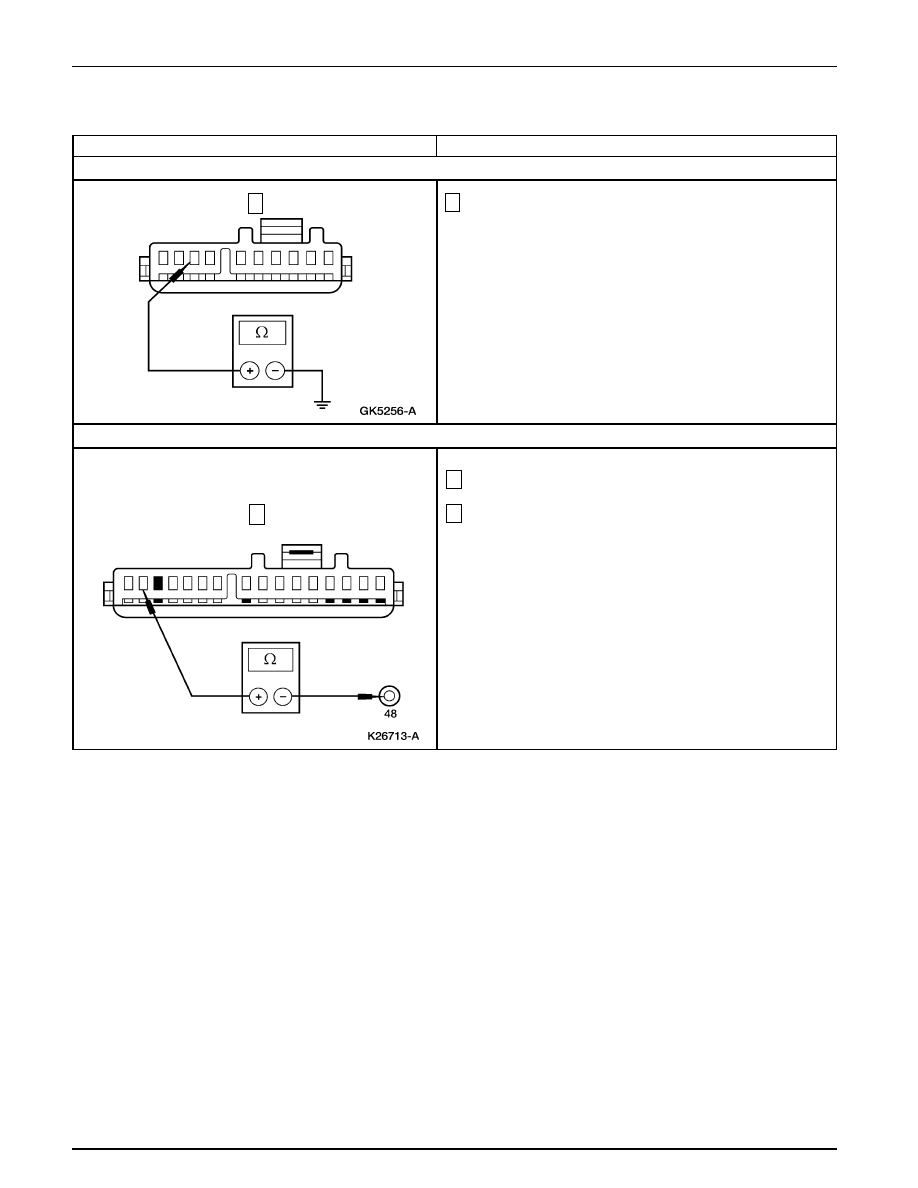

Mida al resistencia entre C286-15 del grupo de
instrumentos, circuito 11 (TN/YE) y el pin 48 de la Caja
de Interconexiones EEC-V de 104 Pines, circuito 11
(TN/YE).
•
¿La resistencia es menor de 5 ohmios?
CONECTE DE NUEVO el módulo de control del
tren de potencia (PCM). Vaya a F3.
REPARE el circuito 11 (TN/YE). PRUEBE si la
operación del sistema es normal.
4

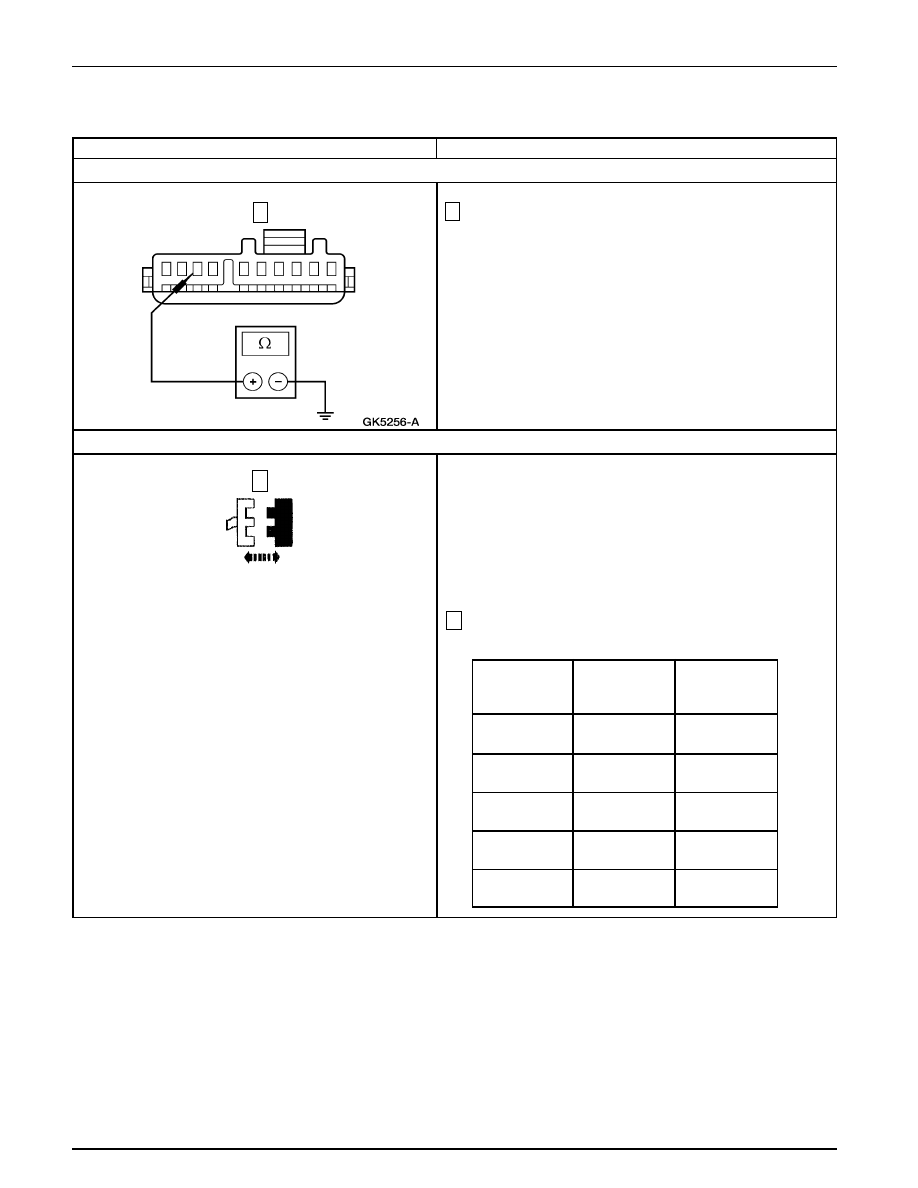

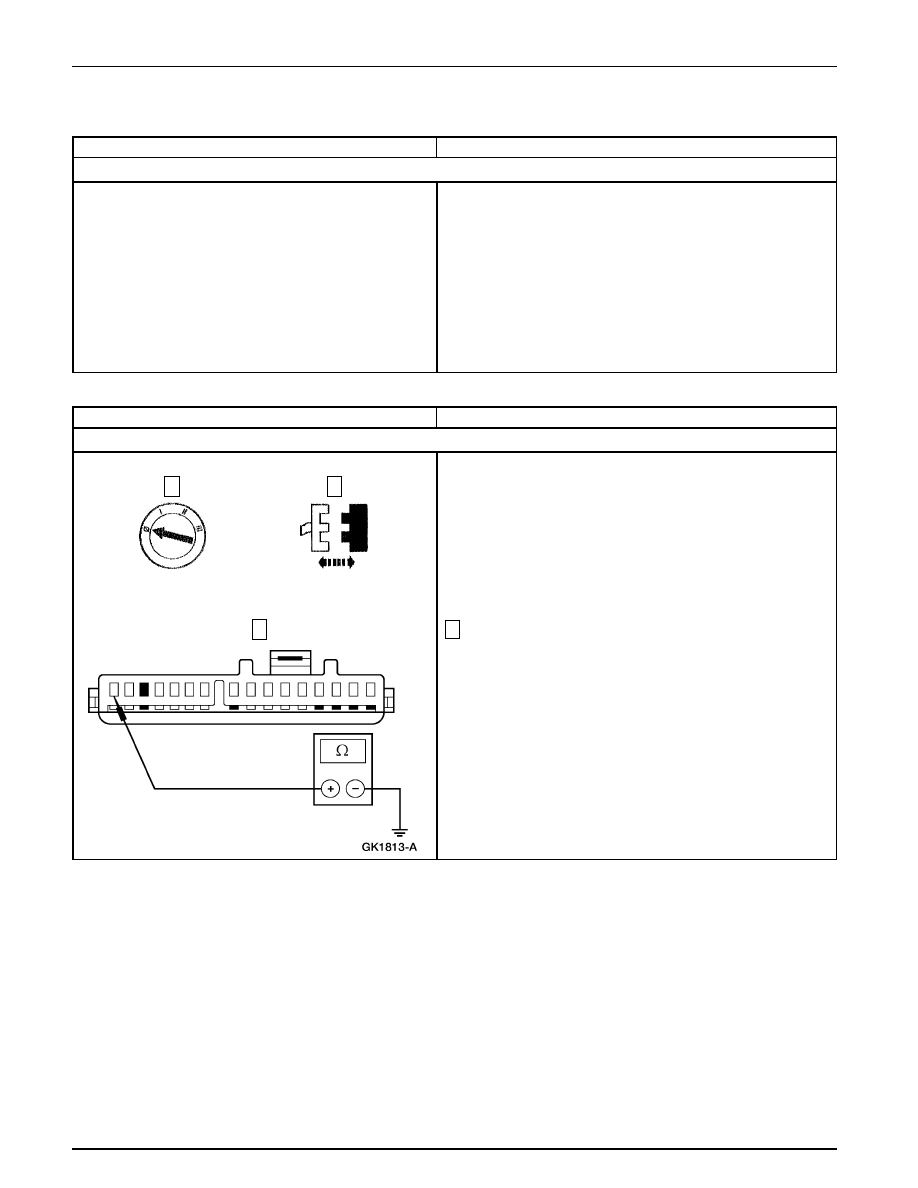

Si el vehículo está equipado con un motor 4.0L, mida la
resistencia entre C288-8 del grupo de instrumentos,
circuito 398 (BK/YE) y tierra.
•
¿La resistencia es menor de 5 ohmios?
Vaya a F2.
REPARE el circuito 397 (BK/WH) o 398 (BK/YE).
PRUEBE si la operación del sistema es normal.
CONDICIONES DE PRUEBA
DETALLES/RESULTADOS/ACCIONES
4

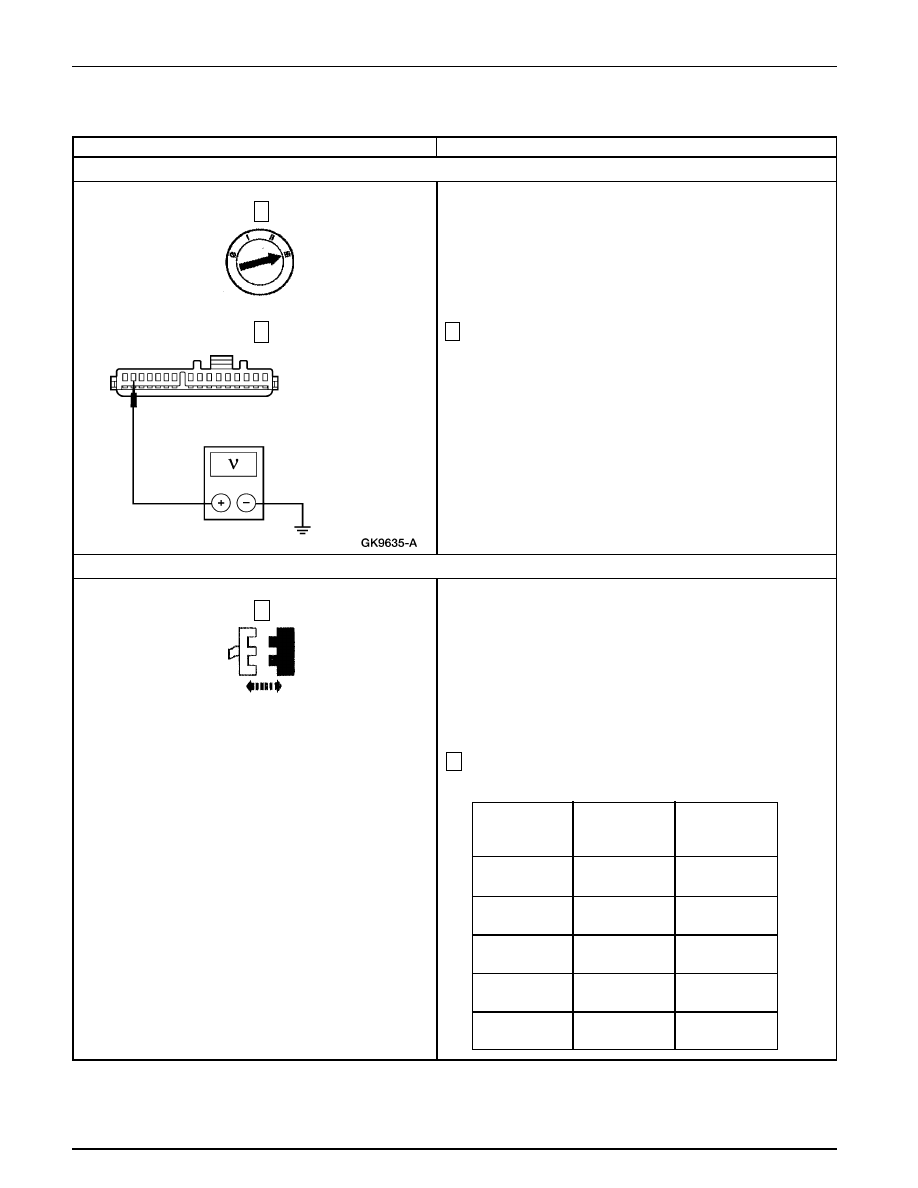

Prueba Pinpoint F: EL TACOMETRO ES INOPERANTE (Continuación)
F1
VERIFIQUE LA CONEXION DE TIERRA EN EL TACÓMETRO (Continuación)
DIAGNOSTICO Y PRUEBA (Continuación)
F2
VERIFIQUE SI EL CIRCUITO 11 (TN/YE) ESTA ABIERTO
→
→
→
→
→
Si
→
→
→
→
→
No
2
→
→
→
→
→
Si
→
→
→
→
→
No
