Ford Explorer / Mercury Mountaineer. Manual - parte 641

Control de la Velocidad del Vehículo

310-03-15

Prueba Pinpoint E: EL CONTROL DE VELOCIDAD NO FUNCIONA — NO HAY CÓDIGOS DE RELAMPAGUEO
(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

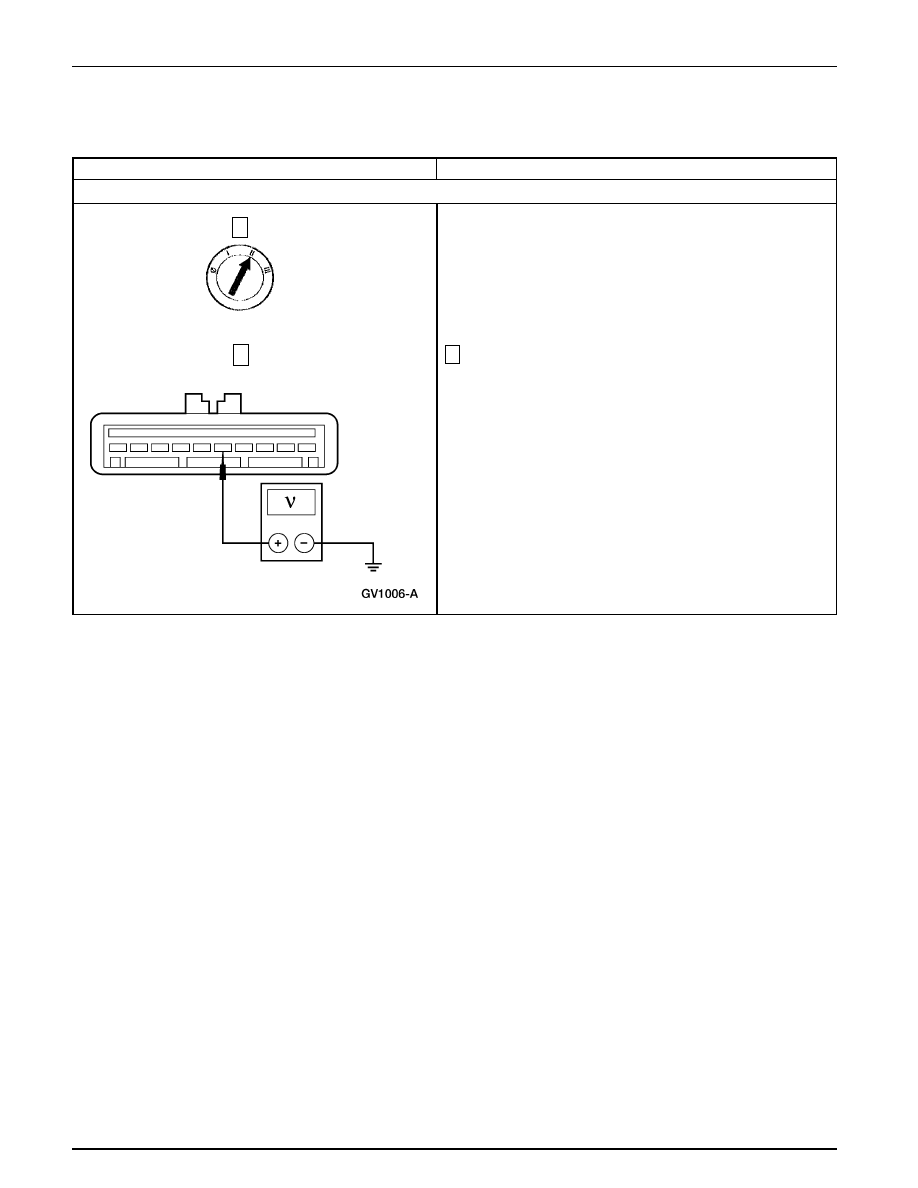

VERIFIQUE LOS CIRCUITOS DEL INTERRUPTOR DEL ACTUADOR DEL CONTROL DE VELOCIDAD

Mida el voltaje entre C171-4, Circuito 151 (LB/BK), en el
lado del arnés para el servo del control de velocidad y tierra,
mientras presiona el interruptor ON del actuador del control
de velocidad.

•

¿ Es el voltaje mayor que 10 voltios ?

→

Si
Vaya a E6.

→

No
VAYA a E4.

DIAGNOSTICO Y PRUEBA (Continuación)

Control de la Velocidad del Vehículo

310-03-16

Prueba Pinpoint E: EL CONTROL DE VELOCIDAD NO FUNCIONA — NO HAY CÓDIGOS DE RELAMPAGUEO
(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

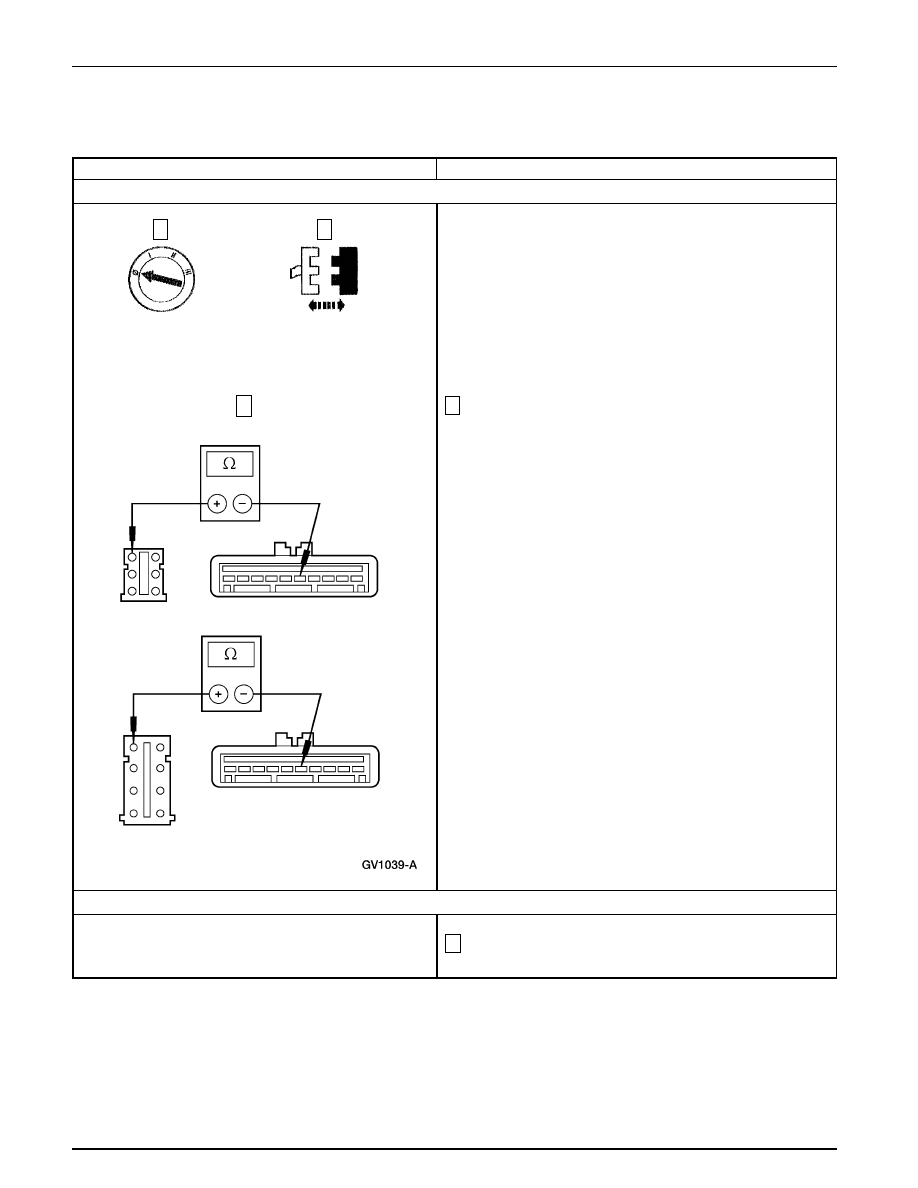

VERIFIQUE SI EL CIRCUITO 151 (LB/BK) ESTÁ ABIERTO

Nota: Si el vehículo está equipado con controles remotos
para sonido / climatización, C220 es un conector de ocho
pines. En caso contrario, es un conector de seis pines.

Mida la resistencia del Circuito 151 (LB/BK), entre C220F-1
del contacto deslizante para la bolsa de aire y C171-5 del
servo del control de velocidad, en el lado del arnés para
ambos conectores.

•

¿ Es la resistencia menor que 5 ohmios ?

→

Si
VAYA a E5.

→

No
REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

C220 del Contacto Deslizante

para la Bolsa de Aire

VERIFIQUE EL CONTACTO DESLIZANTE PARA LA BOLSA DE AIRE

Desmonte la bolsa de aire del lado del conductor; consulte
la Sección 501-20B.

Control de la Velocidad del Vehículo

310-03-17

Prueba Pinpoint E: EL CONTROL DE VELOCIDAD NO FUNCIONA — NO HAY CÓDIGOS DE RELAMPAGUEO
(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

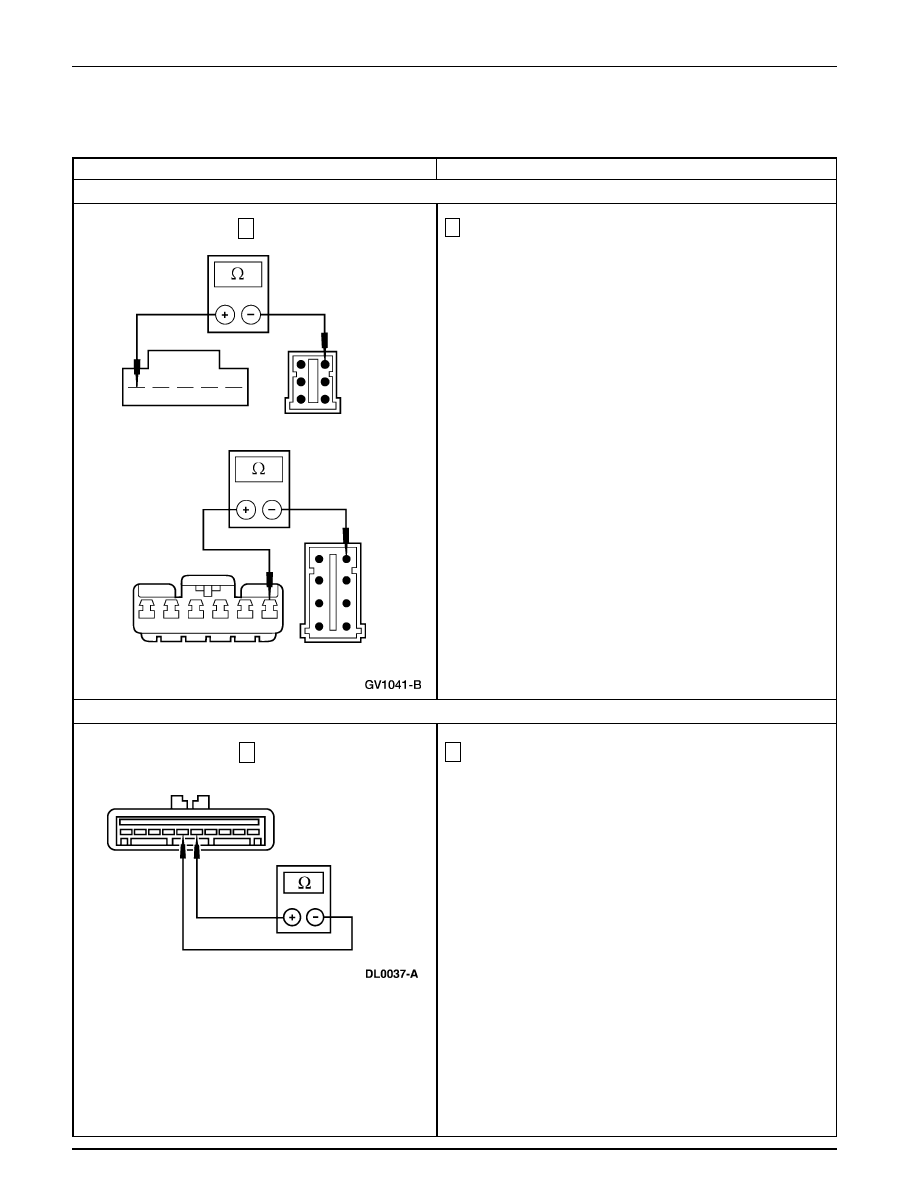

VERIFIQUE EL CONTACTO DESLIZANTE PARA LA BOLSA DE AIRE (Continuación)

Si no está equipado con controles remotos para sonido /
climatización, mida la resistencia entre la parte superior
del contacto deslizante para la bolsa de aire (lado del
componente) en el Pin 1 y C220M-1 (lado del componente)
del mismo contacto. Si está equipado con controles remotos
para sonido / climatización, mida la resistencia entre la
parte superior del contacto deslizante para la bolsa de aire
(lado del componente) en el Pin 6 y C220M-1 (lado del
componente) para el mismo contacto.

•

¿ Es la resistencia menor que 1 ohmio ?

→

Si
Si no está equipado con controles remotos para
sonido / climatización, INSTALE un nuevo
interruptor actuador del control de velocidad;
CONSULTE a Interruptor — Actuador del Control
de Velocidad (Sin Controles Remotos para Sonido /
Climatización). PRUEBE si el sistema funciona
normalmente. Si está equipado con los controles
remotos para sonido / climatización, Vaya a E7.

→

No
INSTALE un nuevo contacto deslizante para la bolsa
de aire; CONSULTE la Sección 501-20B. PRUEBE
si el sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

VERIFIQUE LA OPERACIÓN DEL INTERRUPTOR DEL ACTUADOR DEL CONTROL DE VELOCIDAD

Mida la resistencia entre C171-5, Circuito 151 (LB/PK) y
C171-6, Circuito 848 (DG/OG), en el lado del arnés para
el servo del control de velocidad, mientras presiona el
interruptor OFF del actuador del control de velocidad.

•

¿ Es la resistencia menor que 5 ohmios ?

→

Si
INSTALE un nuevo servo del control de velocidad;
CONSULTE a Actuador — Servo del Control de
Velocidad, 4.0L ó CONSULTE a Actuador — Servo
del Control de Velocidad, 5.0L. PRUEBE si el
sistema funciona normalmente.

→

No
Si no está equipado con controles remotos para
sonido / climatización, INSTALE un nuevo
interruptor actuador del control de velocidad;
CONSULTE a Interruptor — Actuador del Control
de Velocidad (Sin Controles Remotos para Sonido /
Climatización). PRUEBE si el sistema funciona
normalmente. Si está equipado con los controles
remotos para sonido / climatización, Vaya a E7.

Control de la Velocidad del Vehículo

310-03-18

Prueba Pinpoint E: EL CONTROL DE VELOCIDAD NO FUNCIONA — NO HAY CÓDIGOS DE RELAMPAGUEO
(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

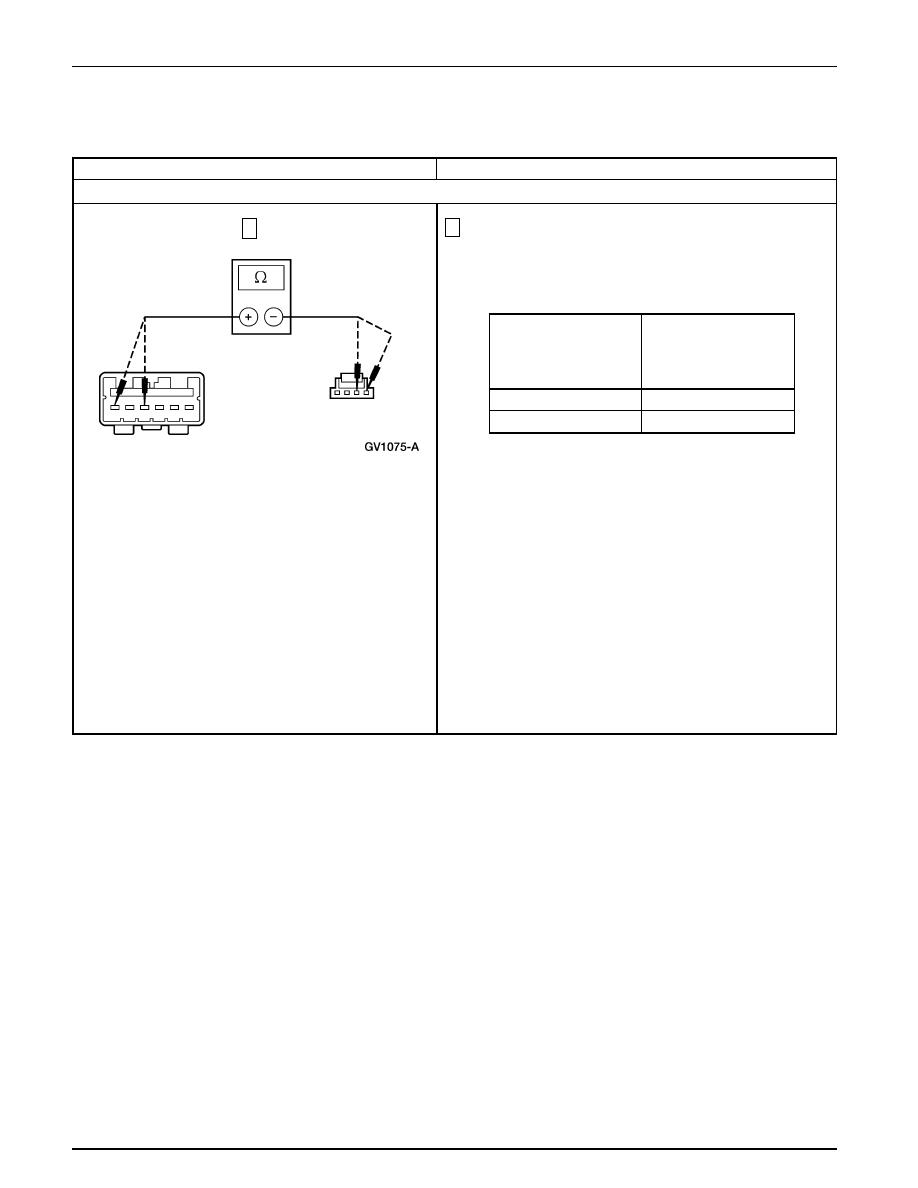

VERIFIQUE EL ARNÉS DE CABLEADO DEL INTERRUPTOR ACTUADOR DEL CONTROL DE VELOCIDAD

Mida la resistencia entre el conector de la parte superior
del contacto deslizante para la bolsa de aire y el conector
del interruptor actuador del control de velocidad en la forma
siguiente:

DIAGNOSTICO Y PRUEBA (Continuación)

Conector del

Interruptor Actuador

del Control de

Velocidad

Parte Superior del

Conector del Contacto

Deslizante para la

Bolsa de Aire

Pin 6

Pin 1

Pin 4

Pin 2

•

¿ Son las resistencias menores que 5 ohmios ?

→

Si
INSTALE un nuevo interruptor actuador del control
de velocidad; CONSULTE a Interruptor — Actuador
del Control de Velocidad (Con Controles Remotos
para Sonido / Climatización). PRUEBE si el sistema
funciona normalmente.

→

No
INSTALE un nuevo arnés de cableado para el
interruptor actuador del control de velocidad.
PRUEBE si el sistema funciona normalmente.
