Sistema de Escape — Información General

309-00-25

309-00-25

Tornillos, TWC a Múltiple de

37-50

27-37

Escape (4.0L SOHC)

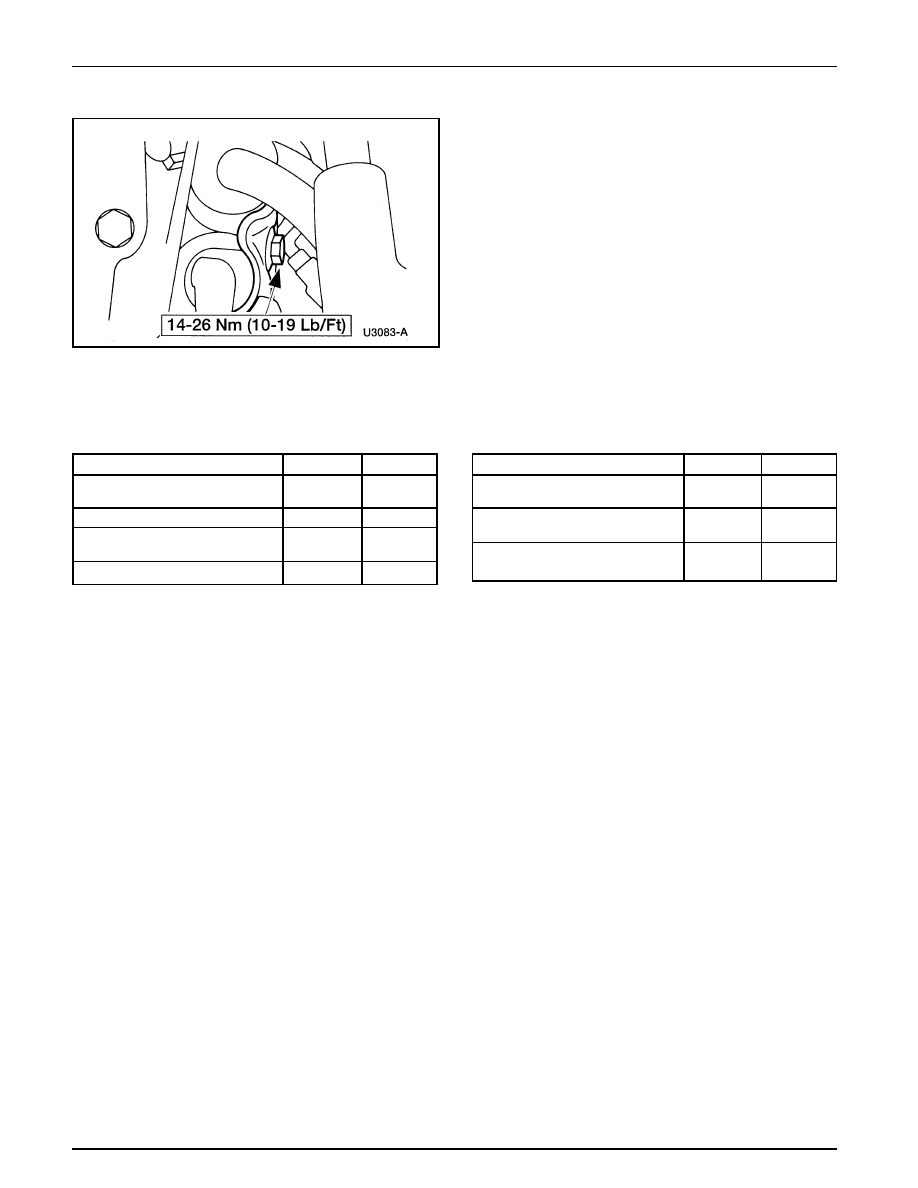

Tuercas, Soporte de Montaje

14-26

10-19

de Aislador

Tornillo, Abrazadera del

60-80

44-58

Silenciador al TWC (4.0L SOHC)

Pruebas Pinpoint (Continuación)

ESPECIFICACIONES

Tornillos, Silenciador a TWC

30-50

22-36

(4.0L SOHC)

Tuerca, Barra de Torsión

68-92

50-67

Tornillos, Silenciador a

34-46

25-34

Convertidor (4.0L EI, 5.0L)

Tornillos y Tuercas, TWC

34-46

25-34

Especificaciones de Torque

Descripción

Nm

Lb/In

Especificaciones de Torque

Descripción

Nm

Lb/In

Sistema de Combustible — Información General

310-00-1

310-00-1

Tabla Manual de Contenido

SECCIÓN 310-00 Sistema de Combustible —

Información General

APLICADO AL VEHÍCULO:

 Explorer, Mountaineer

CONTENIDO

 PAGINA

DESCRIPCIÓN Y OPERACIÓN

Sistema de Combustible ....................................................................................................................  310-00-2

DIAGNÓSTICO Y PRUEBA

Sistema de Combustible ....................................................................................................................  310-00-3

PROCEDIMIENTOS GENERALES

Acople — Cierre a Resorte ..............................................................................................................  310-00-12
Drenado .............................................................................................................................................  310-00-4
Conexiones — Conector de Empuje ..................................................................................................  310-00-6
Conexiones — Grapa en R ................................................................................................................  310-00-8
Conexiones — Tubo de Vapor .........................................................................................................  310-00-11
Alivio de Presión ................................................................................................................................  310-00-3

ESPECIFICACIONES ..........................................................................................................................  310-00-14

Sistema de Combustible — Información General

310-00-2

310-00-2

DESCRIPCION Y OPERACION

Sistema de Combustible

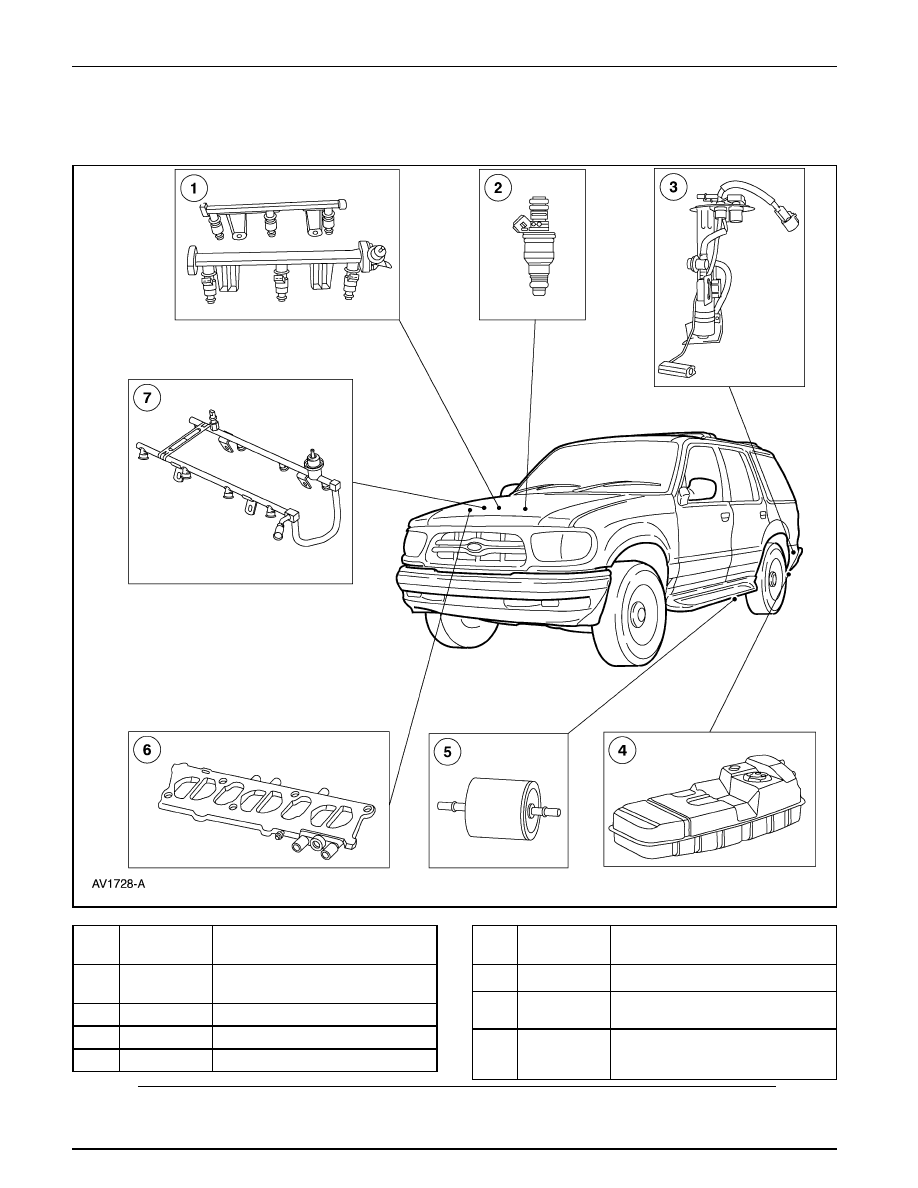

Componentes del Sistema de Combustible

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

9D280

Múltiple de suministro para la
inyección de combustible — (5.0L)

2

9F593

Inyector de combustible

3

9H307

Conjunto de la bomba de combustible

4

9002

Tanque del combustible

5

9155

Filtro de combustible

6

9D280

Múltiple de suministro para la
inyección de combustible — (4.0L EI)

7

9D280

Múltiple de suministro para la
inyección de combustible — (4.0L
SOHC)

Sistema de Combustible — Información General

310-00-3

310-00-3

DESCRIPCION Y OPERACION (Continuación)

El vehículo:

•

está equipado con un sistema de inyección de combustible
de orificios múltiples.

•

posee inyectores (9F593) controlados separadamente,
montados al múltiple de admisión para cada cilindro.

•

los inyectores son alimentados con combustible a presión
regulada desde la bomba de combustible (9350), a través
del múltiple de suministro para la inyección (9D280).

•

tiene un múltiple de suministro para dicha inyección.

•

tiene un regulador controlando la presión del combustible
que va hacia los inyectores.

•

tiene el combustible excedente a los inyectores regresado
al tanque (9002).

Para información relacionada con los ajustes, consulte al
Manual PC/ED

1

.

DIAGNÓSTICO Y PRUEBA

Sistema de Combustible

Consulte el Manual PC / ED¹.

PROCEDIMIENTOS GENERALES

Alivio de Presión

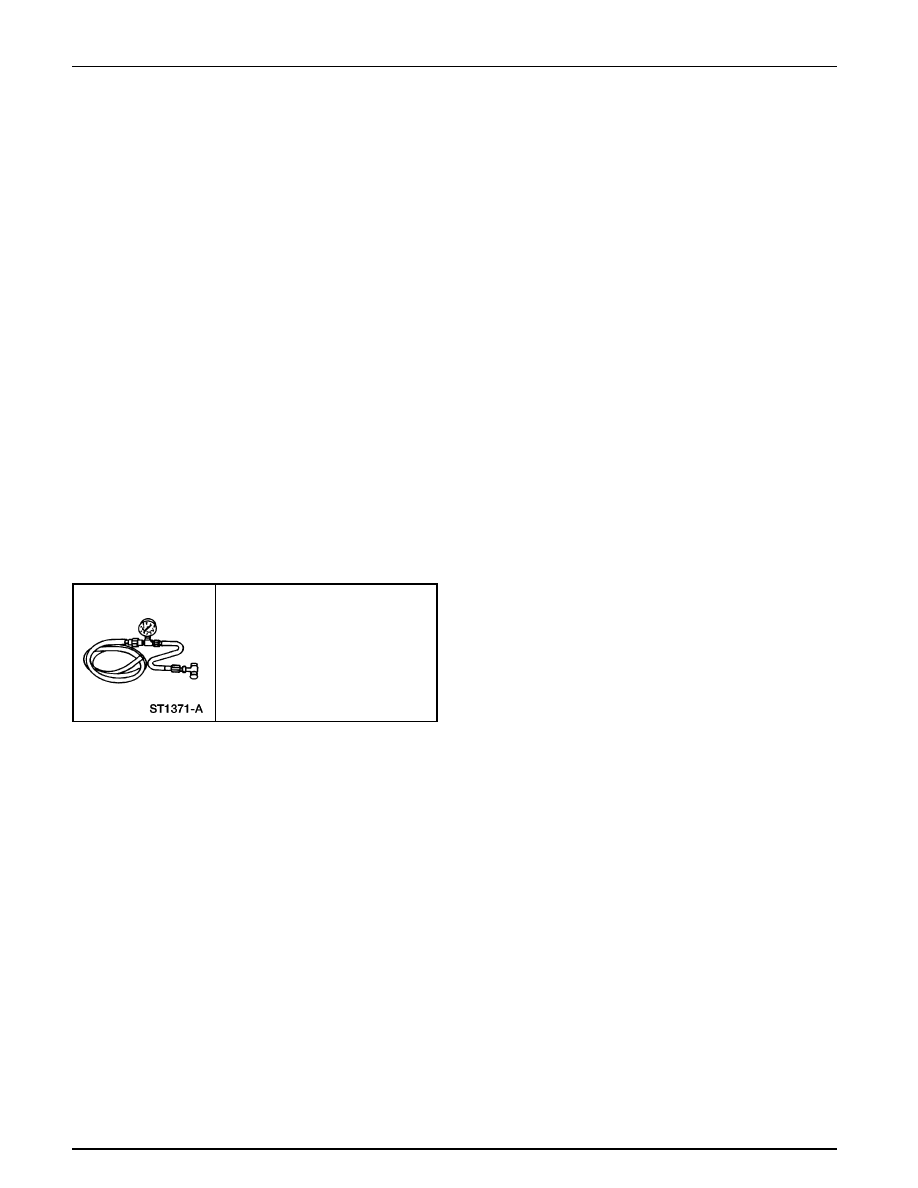

Herramienta(s) Especial(es)

Medidor de la Presión del
Combustible,
310-012 (T80L-9974-B)

1

Puede ser adquirido por separado.
