Sistema de Escape — Información General

309-00-21

309-00-21

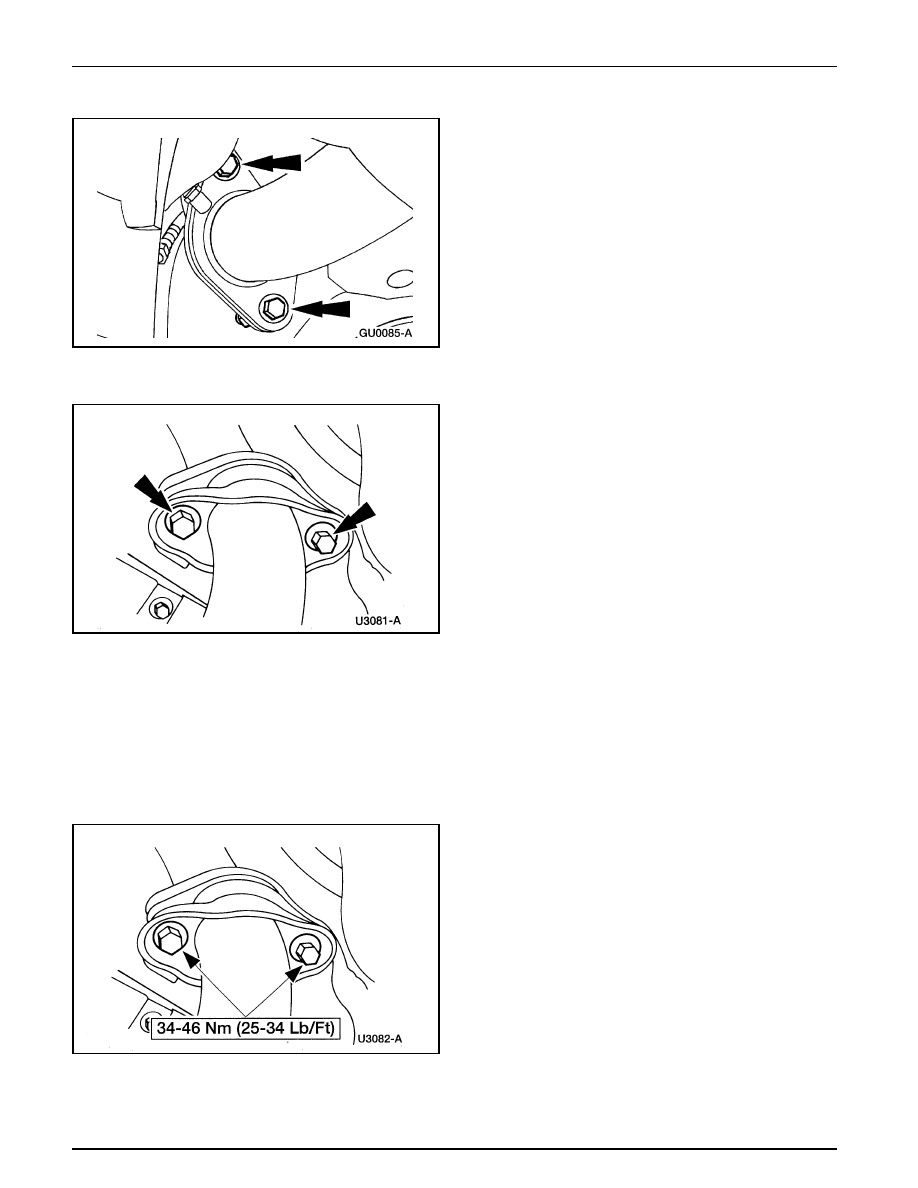

Pruebas Pinpoint (Continuación)

4.

Remueva los tornillos y las tuercas.

5.

Desmonte el TWC del lado izquierdo (5E212).

7.

Tuerza y desmonte el TWC del lado derecho.

Instalación

1.

Nota: Antes de instalar los TWCs, coloque empacaduras
nuevas.

Siga el procedimiento de remoción en orden inverso.

6.

Remueva los tornillos.

Sistema de Escape — Información General

309-00-22

309-00-22

Pruebas Pinpoint (Continuación)

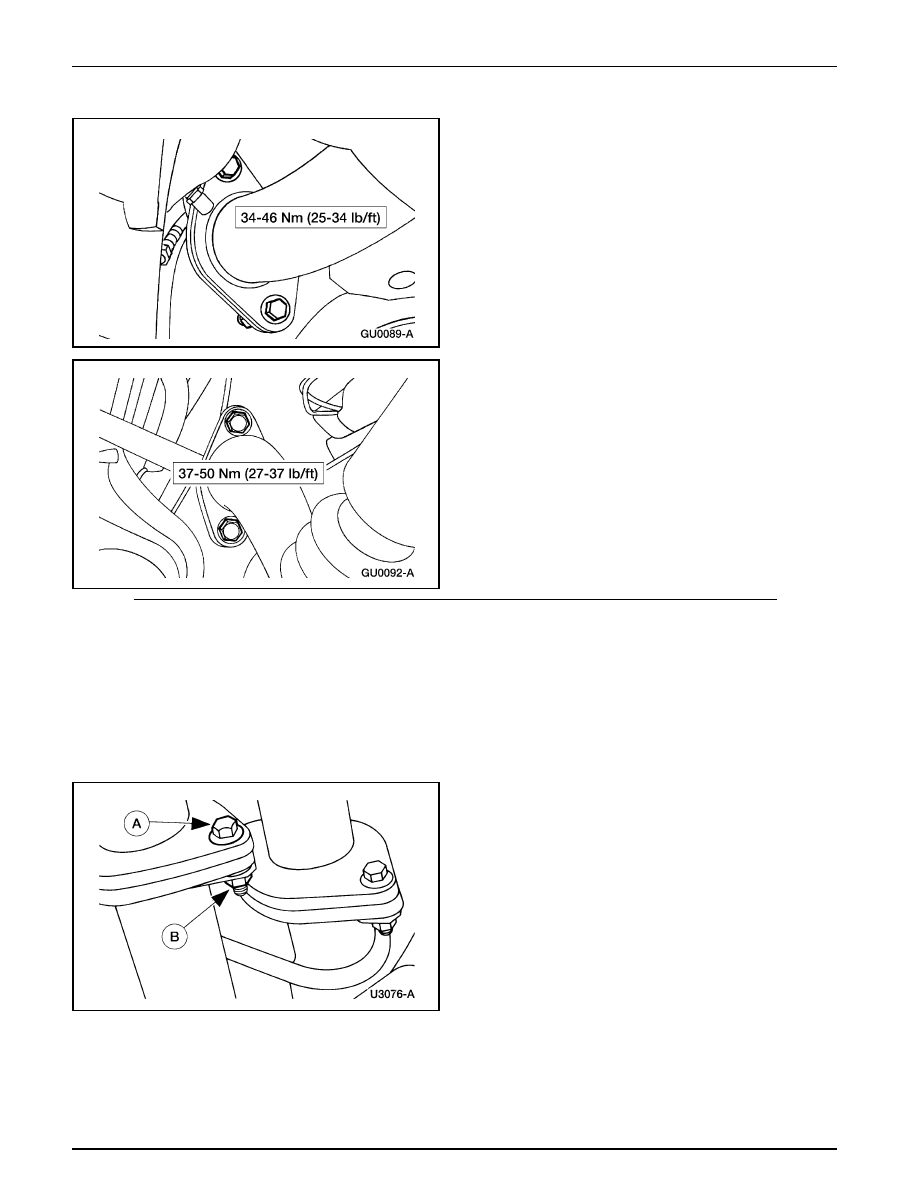

Remoción

1.

Desmonte el silenciador (5230); consulte a Silenciador /
Tubo de Cola — 5.0L, en esta sección.

Convertidor Catalítico de Tres Vías (TWC) — 5.0L Trasero Doble

2.

Remueva los cuatro tornillos (A) y sus tuercas (B).

Sistema de Escape — Información General

309-00-23

309-00-23

Pruebas Pinpoint (Continuación)

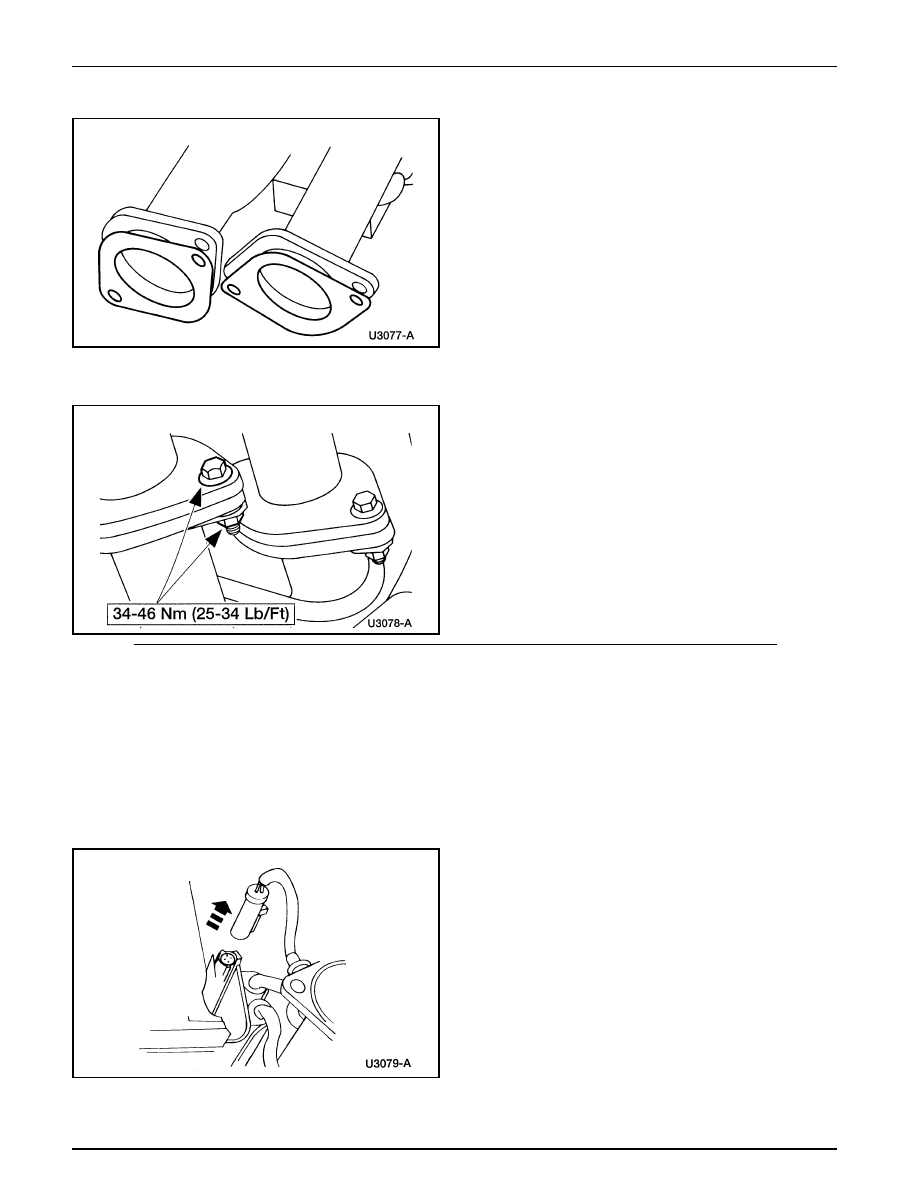

Instalación

3.

Desmonte los tres TWCs y descarte las dos empacaduras
(5E241) de las salidas de los convertidores.

1.

Nota: Antes de instalar los TWCs, coloque empacaduras
nuevas.

Siga el procedimiento de remoción en orden inverso.

Convertidor Catalítico de Tres Vías (TWC) — 5.0L, LI y LD

Remoción

1.

Desmonte el TWC doble trasero; consulte a Convertidor
Catalítico de Tres Vías (TWC) —5.0L, Doble Trasero,
en esta sección.

2.

Desacople los cuatro conectores de los sensores HO2S.

Sistema de Escape — Información General

309-00-24

309-00-24

Pruebas Pinpoint (Continuación)

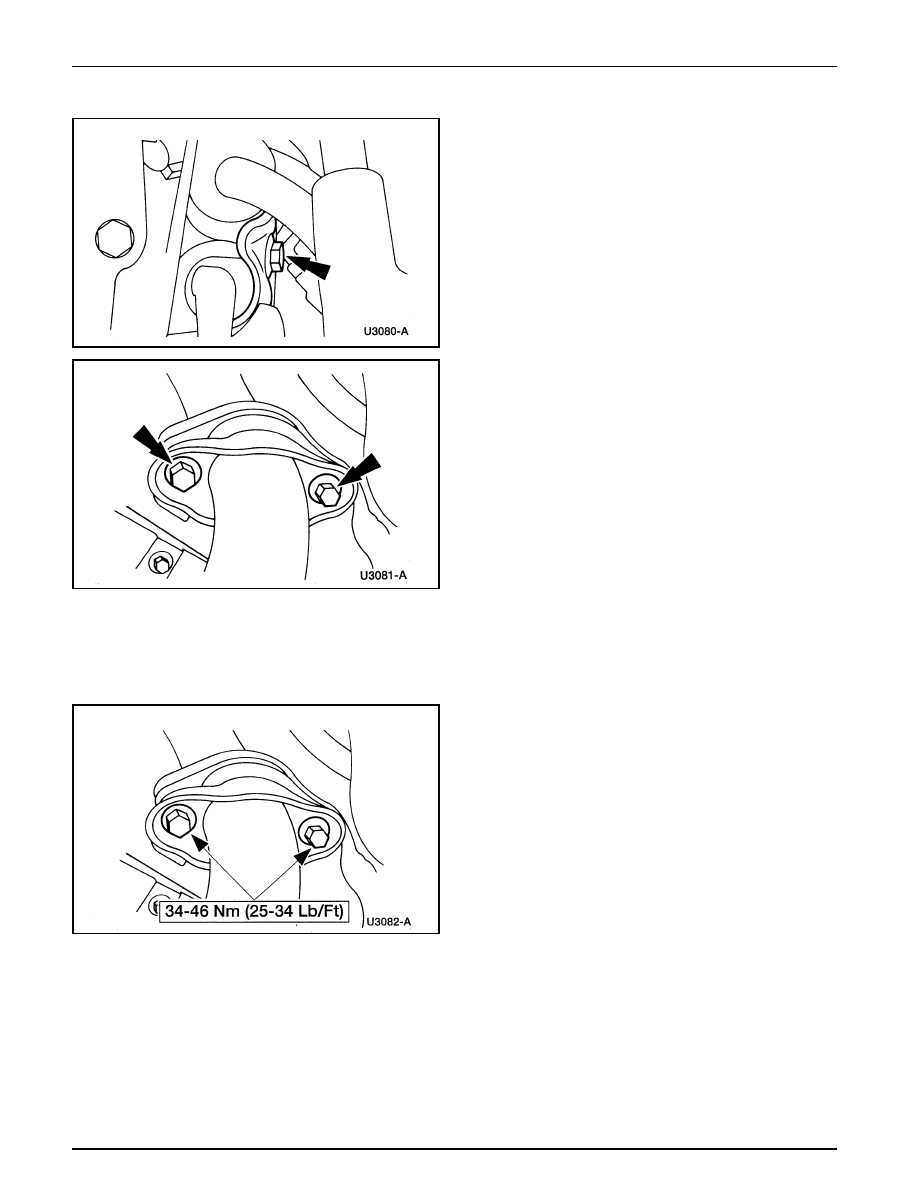

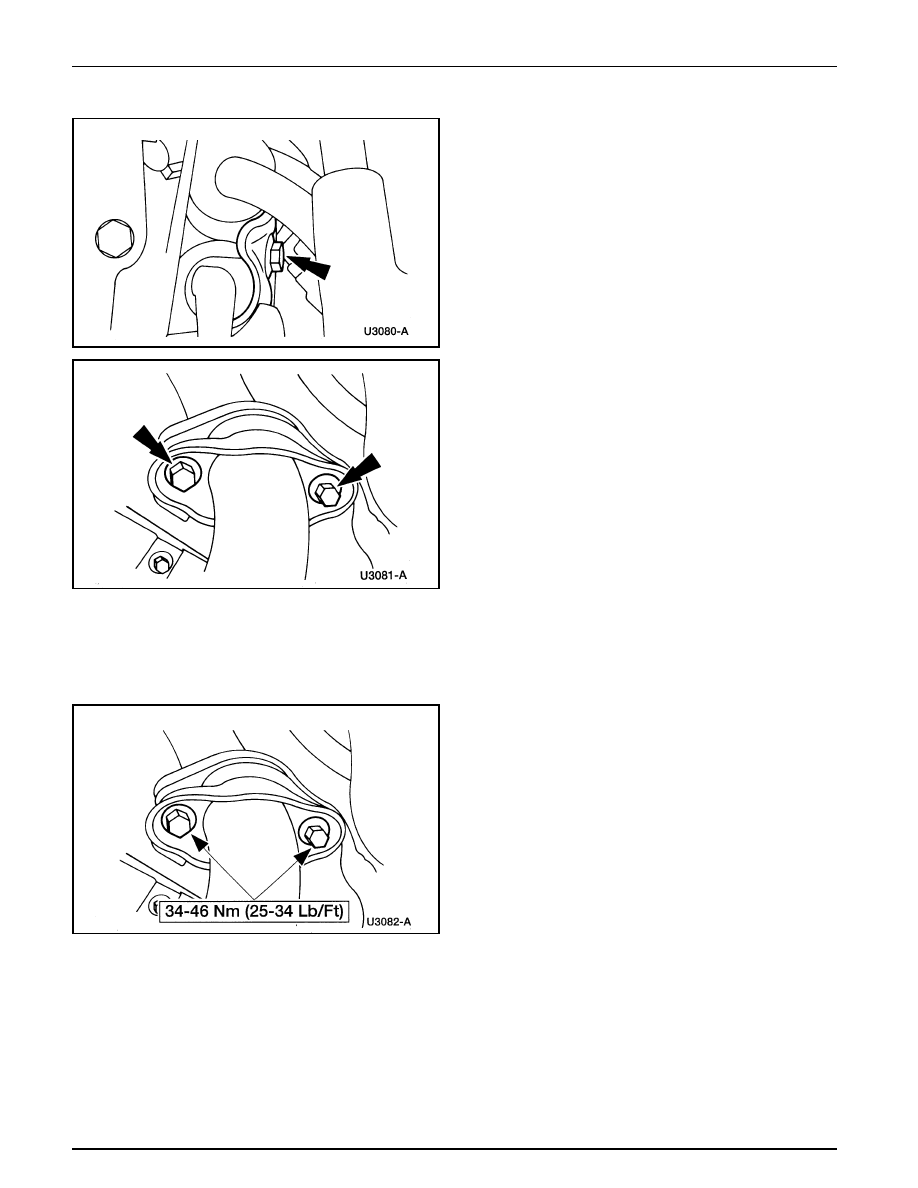

4.

Nota: Se muestra el LD; el LI es similar.

Remueva los cuatro tornillos.

3.

Desmonte el tornillo del soporte del aislador de montaje.

5.

Desmonte las empacaduras y los tres TWCs (5E212) de
los lados izquierdo y derecho.

Instalación

1.

Nota: Antes de instalar los TWCs, coloque empacaduras
nuevas.

Siga el procedimiento de remoción en orden inverso.
